8. Voorschriften voor de elektrotechnicus
I
De GJ56.. AIR kan naar keuze met een 4-aderige aansluitleiding
(flat4 stekker) of een 5-aderige aansluitleiding (flat5 stekker) met het
stroomnet worden verbonden.
I
Let op: Belangrijke uitvoeringsvoorschriften. Alle uitvoerings-
voorschriften volgen aangezien een verkeerde uitvoering tot de
vernietiging van de aandrijving en schakelinrichting leidt.
Algemeen
– De werken met de serviceklemmen mogen uitsluitend door een elektrotechnicus worden
uitgevoerd.
– Aandrijvingen met elektronische eindschakelaar kunnen parallel worden geschakeld.
– Bij de parallele schakeling moet rekening worden gehouden met de maximale belasting van
de schakelinrichting.

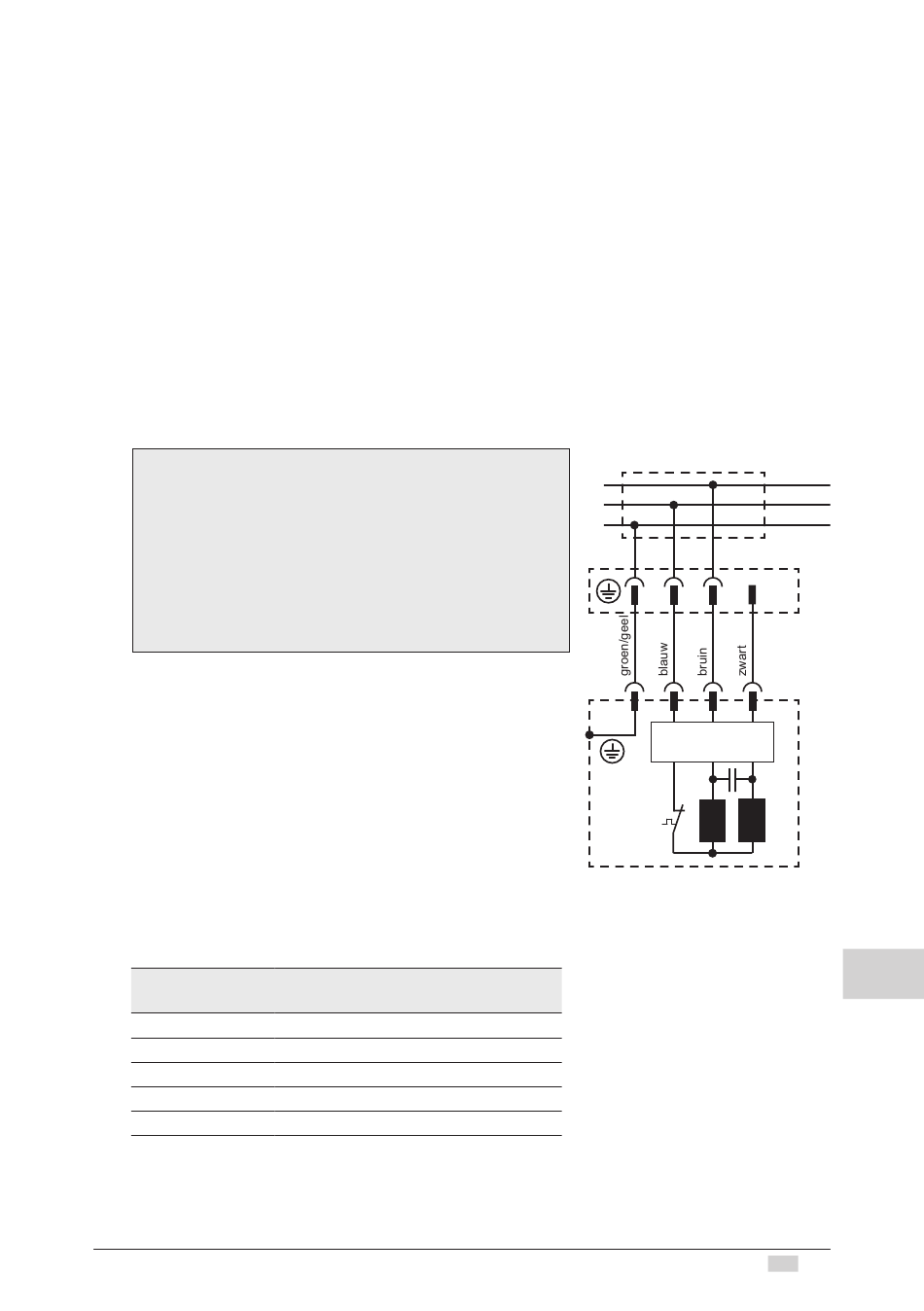

Aansluiting met een 4-aderige aansluitleiding
H
OPGELET / BELANGRIJKE INSTRUCTIE
■ De zwarte ader van de aansluitleiding kan onder
netspanning staan.
■ De zwarte ader moet altijd beveiligd tegen aanra-
king worden uitgevoerd en gelegd.
■ Het open einde van de zwarte ader moet met
een geïsoleerde klem of een andere isolatie zijn
geïsoleerd.
– De omschakeling bij looprichtingsverandering moet via
een uitschakeling gebeuren.
– De omschakeltijd bij looprichtingsverandering moet
minstens 0,5 s bedragen.
– Bij draaistroomnetten moet voor de aansturing van
de omhoog- en omlaagrichting, dezelfde fase worden
gebruikt.
– PVC-leidingen zijn niet geschikt voor apparaten die in
de buitenlucht gebruikt worden of die gedurende lange-
re tijd zijn blootgesteld aan uv-straling. Deze leidingen
mogen tevens niet gebruikt worden wanneer ze mogelijk
in contact kunnen komen met metalen onderdelen die heter kunnen worden dan 70°C.
– Aansluitleidingen met stekkers van Hirschmann zijn met koppelingen van Hirschmann
getest en toegelaten.
Hirschmann
stekker
PE contact
Pol 1
Pol 2
Pol 3
Leidingsnaam: 05RR-F 4G 0,75mm
www.geiger.de
Functie
Ader kleur
PE
groen/geel
N
blauw
L
bruin
zonder funktie
zwart
2
Net 230V / 50Hz
L1
N
PE
PE
N
L1
1
2
3
AIR-radio
einduitschakeling
NL
7
