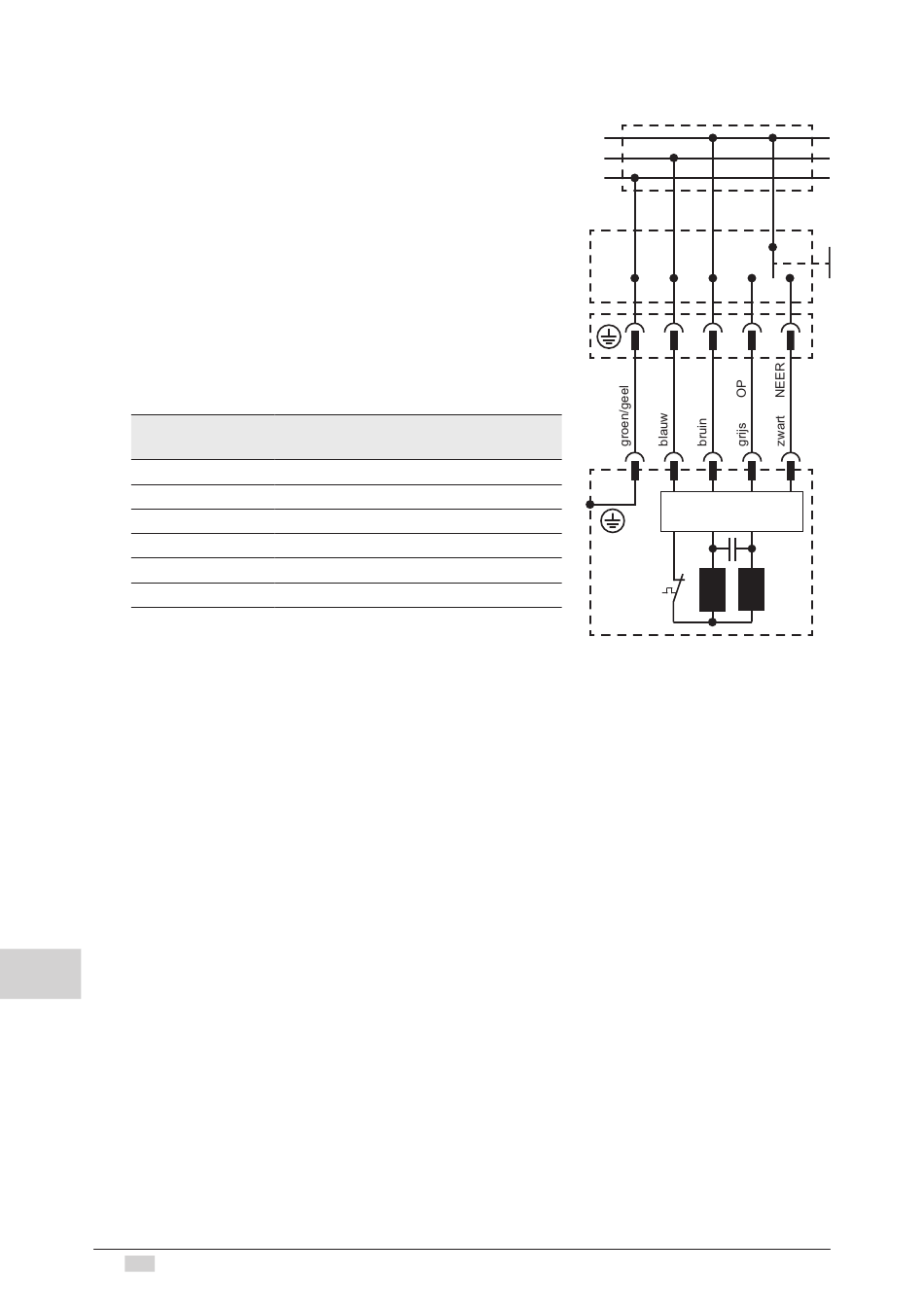

Aansluiting met een 5-aderige aansluitleiding
– De omschakeling bij looprichtingsverandering moet via
een uitschakeling gebeuren.
– De omschakeltijd bij looprichtingsverandering moet
minstens 0,5 s bedragen.
– Bij draaistroomnetten moet voor de aansturing van
de omhoog- en omlaagrichting, dezelfde fase worden
gebruikt.
– PVC-leidingen zijn niet geschikt voor apparaten die in
de buitenlucht gebruikt worden of die gedurende lange-
re tijd zijn blootgesteld aan uv-straling. Deze leidingen
mogen tevens niet gebruikt worden wanneer ze mogelijk
in contact kunnen komen met metalen onderdelen die
heter kunnen worden dan 70°C.
– Aansluitleidingen met stekkers van Hirschmann zijn met
koppelingen van Hirschmann getest en toegelaten.
Hirschmann
stekker
PE contact
Pol 1
Pol 2
Pol 3
Pol 4
Leidingsnaam: 05RR-F 5G 0,75mm
9. Bedrijfsmodi van de GEIGER GJ56.. AIR
De motor kan in drie varianten worden bediend.
In de variant enkelvoudige bediening wordt de motor met hand- of wandzender in gebruik
genomen en bediend. De motor kan als alternatief ook worden bediend met een vergrendelde
bedieningsschakelaar. Hiervoor moet de motor met een 5-aderige aansluitkabel volgens
schema worden aangesloten. Het instellen van de eindposities is alleen mogelijk met behulp
van een hand- of wandzender.
In de variant Smart Home bediening wordt de motor met een Loxone miniserver of Loxone
miniserver Go verbonden, geconfigureerd en aangestuurd.
Omschakelen tussen individuele besturing en besturing via Smart Home is mogelijk
door de motor achteraf in de gewenste variant opnieuw in te regelen (zie punt 11 of punt
23). Opnieuw inregelen van de eindposities is niet nodig!
Onderstaand wordt de ingebruikname in de variant enkelvoudige bediening met hand- of wand-
zender toegelicht. Informatie m.b.t de ingebruikname van de motor met een Loxone miniserver
of Loxone miniserver Go vindt u onder punt 23.
NL
8
NL
Functie
Ader kleur
PE
groen/geel
Neer
zwart
Op
grijs
L
bruin
N
blauw
2
Net 230V / 50Hz
L1
N
PE
PE
Gerhard Geiger GmbH & Co. KG | 100W2501
N
L1
4
3
2
1
AIR-radio
einduitschakeling
nl
V001
0823
