6.3.2 Over de vereiste ruimte
Uitgebreide handleiding voor de installateur
14
▪
Elektriciteitskast:
-
moet kunnen worden afgesloten of moet zo ontworpen zijn dat ze alleen met
een speciaal gereedschap kan worden geopend. De sleutel of het gereedschap
mag alleen toegankelijk zijn voor servicepersoneel.
-
moet worden geïnstalleerd op een plaats die niet voor iedereen vrij
toegankelijk is.
-
moet voldoen aan de geldende wetgeving.
-
moet voldoen aan beschermingsgraad tegen indringing IP4X of hoger (voorzie
echter wel voldoende ventilatie om te voorkomen dat de apparatuur
oververhit).
-
moet voldoen aan slagvastheidsgraad IK07 of hoger (zie internationale norm
IEC 62262‑2002).
-
moet minimaal 290 mm hoog en minimaal 410 mm breed zijn voor de in
"6.3.2 Over de vereiste
▪
Installatierichting: alleen verticaal
▪
Controleer of de installatieplaats voldoet aan de voorwaarden voor de omgeving
zoals beschreven in "14.2 Omgevingsvoorwaarden" [

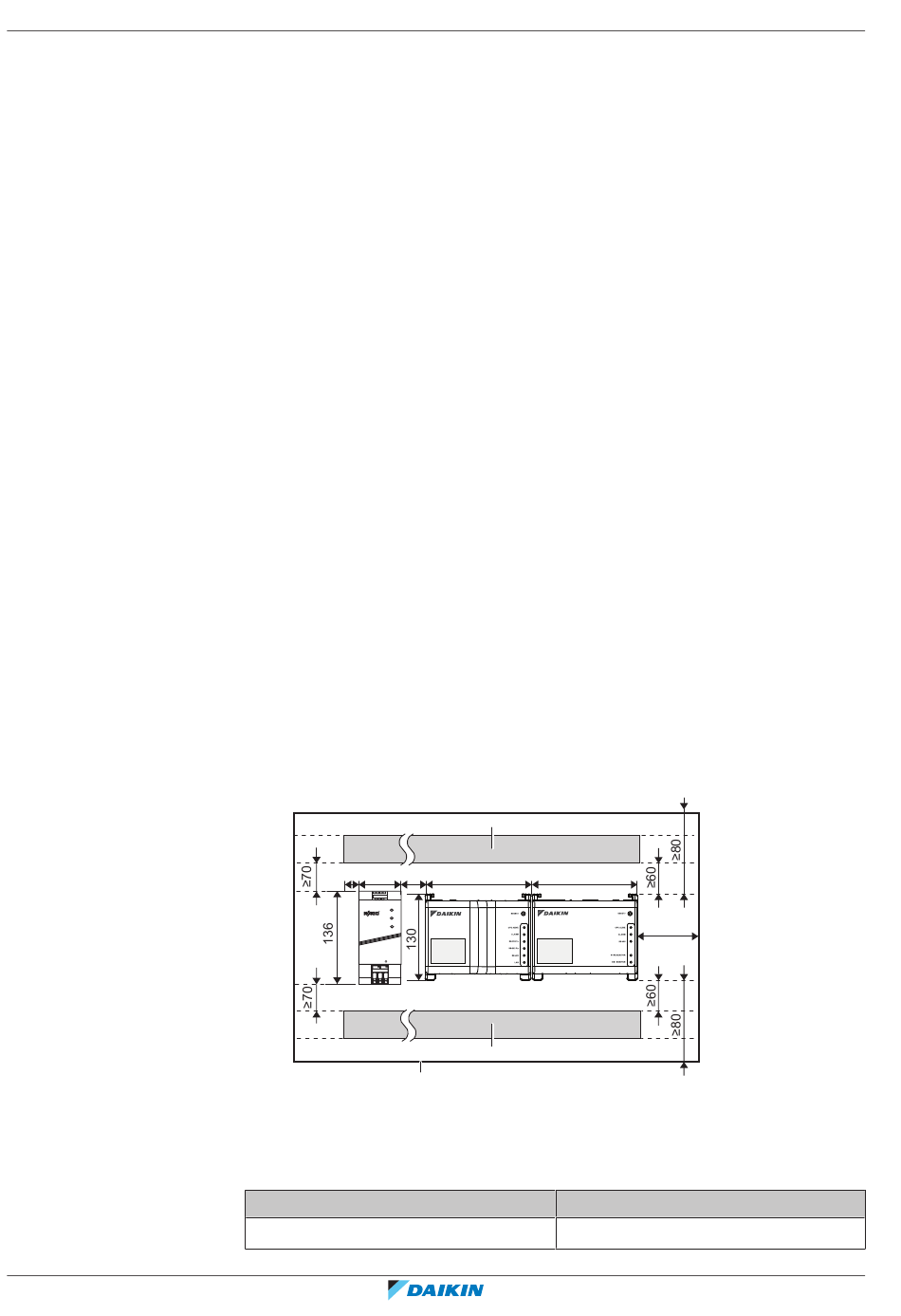

Op de afbeelding hierna vindt u de voor de installatie vereiste minimale ruimte.
▪
Zorg ervoor dat er minimum 60 mm tussenruimte is tussen de CPU-module, de I/
O-module en de kabelgoten en minimum 80 mm tussen de modules en de
elektriciteitskast in de verticale richting.
▪
Zorg ervoor dat er verticaal minimum 70 mm tussenruimte is tussen de WAGO-
voeding en de kabelgoten.
▪
De CPU-module en de I/O-module kunnen worden geïnstalleerd zonder
horizontale tussenruimte, maar er moet wel minimum 20 mm zitten tussen de
modules en de elektriciteitskast.
▪
Voor de WAGO-voeding is horizontaal minimum 15 mm aan weerszijden vereist.
≥15
50
≥15
+ + - -
L
N
a Kabelgoot
b Elektriciteitskast
Let op de diepte van deze modules en voorzie voldoende plaats in de diepte in de
elektriciteitskast.
Module
CPU-module
4
ruimte" [
14] vermelde ruimte.
a
152
152
CPU
I/O
a
b
Diepte
45 mm
4
77].
≥20
(mm)
DCC601A51
intelligent Tablet Controller
4P420109-1F – 2020.12
