6
|
Voorbereiding

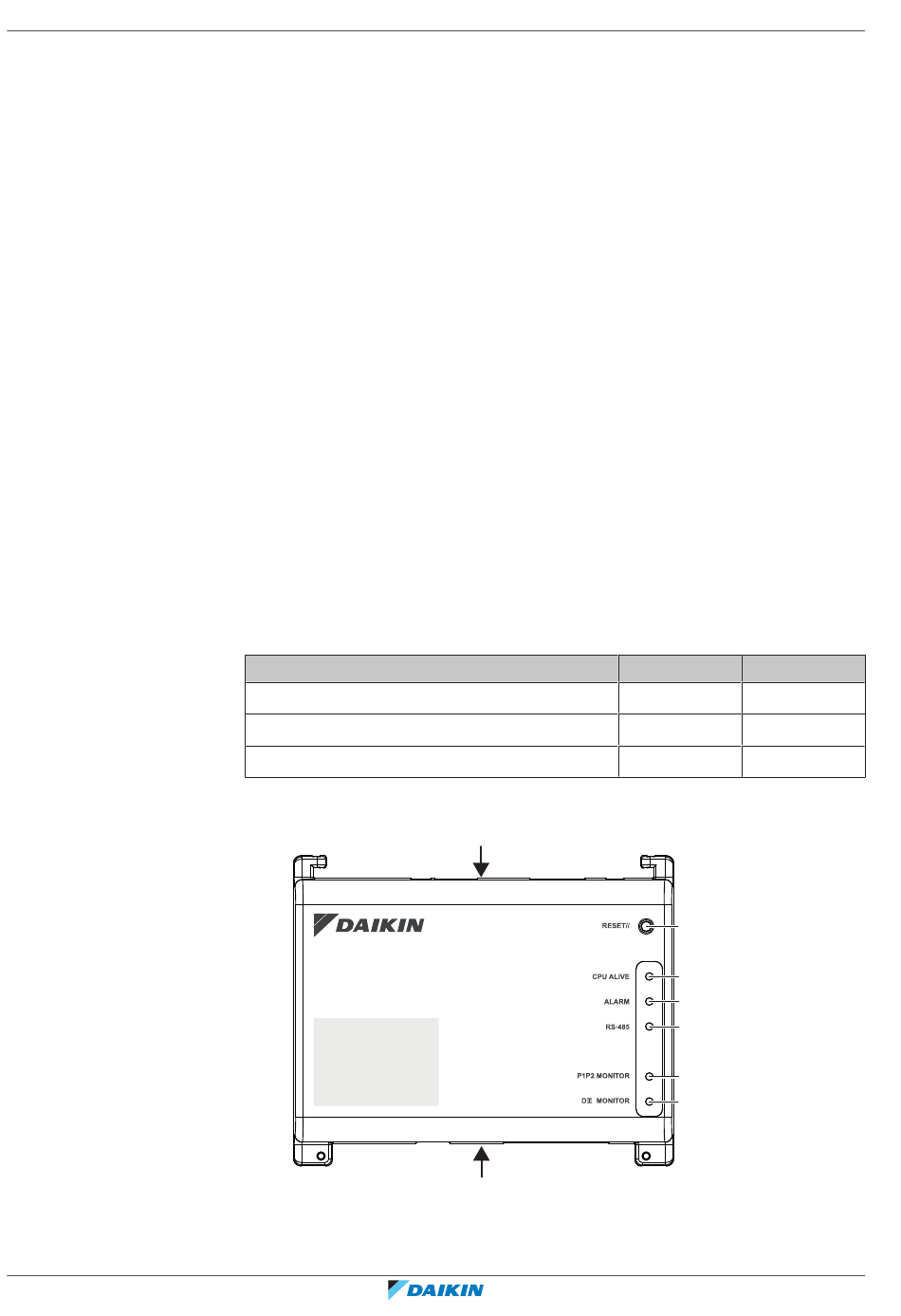

6.4.2 I/O-module
Uitgebreide handleiding voor de installateur
16
i [RS‑485] Voorbehouden voor toekomstig gebruik.
j [RS‑232] Voorbehouden voor toekomstig gebruik.
l [Power] Voedingsconnector. Een voeding van 24 V DC is vereist; wordt voorzien door
aansluiting op de WAGO-voeding.
m [SD CARD] Voorbehouden voor servicewerkzaamheden.
o [USB] USB 2.0 type A-aansluiting, voorbehouden voor servicewerkzaamheden. Deze
aansluiting MAG NIET worden gebruikt om de CPU-module en de I/O-module aan te sluiten.
p [I/O IF] USB 2.0 type A-aansluiting. Sluit de CPU-module alleen via deze USB-aansluiting aan
op de I/O-module.
Bedieningen en schakelaars
a [RESET] Knop om de CPU-module en I/O-module te herstarten.
k [DIP SW] Voorbehouden voor servicewerkzaamheden. Fabrieksinstelling: alle schakelaars op
"OFF" (OFF (OFF)).
n [BACKUP] Schakelaar om de backupvoeding aan/uit te schakelen om de actuele instellingen
te behouden (voorzien door de interne batterij). Standaardinstelling: "OFF (OFF (OFF))". Bij
de inbedrijfstelling wordt deze schakelaar op "ON" (ON (ON)) gezet.
q [Hendel] Hulp bij het monteren/demonteren van de module op/van een DIN-rail.
Leds
b [CPU ALIVE] (Groen) Deze led knippert wanneer de cpu normaal werkt. Zie de tabel
hieronder voor meer informatie over led's.
c [ALARM] (Rood) Deze led brandt als er een storing gedetecteerd is. Zie de tabel hieronder
voor meer informatie over led's.
d [RS‑232 Tx] (Groen) Deze led knippert wanneer er via de seriële poort data wordt verstuurd.
e [RS‑232 Rx] (Oranje) Deze led knippert wanneer er via de seriële poort data wordt
ontvangen.
f [RS‑485] (Oranje) Deze led knippert wanneer er via de RS‑485-poort data wordt verstuurd of
ontvangen.
g [LAN] (Groen) Deze led brandt bij een goede verbinding. De led knippert wanneer er data
wordt verstuurd/ontvangen.
Tabel led-status en werking (CPU-module)
Werking
Normaal
Stroomonderbreking / hardwaredefect
Applicatiesoftware niet geïnstalleerd
CPU ALIVE
Knippert
OFF
Knippert
A
B
ALARM
OFF
OFF
ON
a
b
c
d
e
f
DCC601A51
intelligent Tablet Controller
4P420109-1F – 2020.12
