Meetmodi
'Spot' IR-test
De spot-test voor isolatieweerstand (IR) wordt op de testmodi-
draaiknop geselecteerd. Selecteer de IR-instelling en daarna de
vereiste testspanning door op de middelste draaiknop de vooraf
geconfigureerde spanningsbereiken, of door het door de gebruiker
instelbare/vergrendelbare VL-spanningsbereik te gebruiken. Alle
vooraf geconfigureerde spanningsbereiken, behalve VL, kunnen via
de pijltoetsen omhoog en omlaag en gedurende de test worden
afgesteld. De rest moet tot de eerste 10 seconden van de IR- en
IR(t)-test worden beperkt. Houd de TEST-knop ingedrukt om de test
te starten.

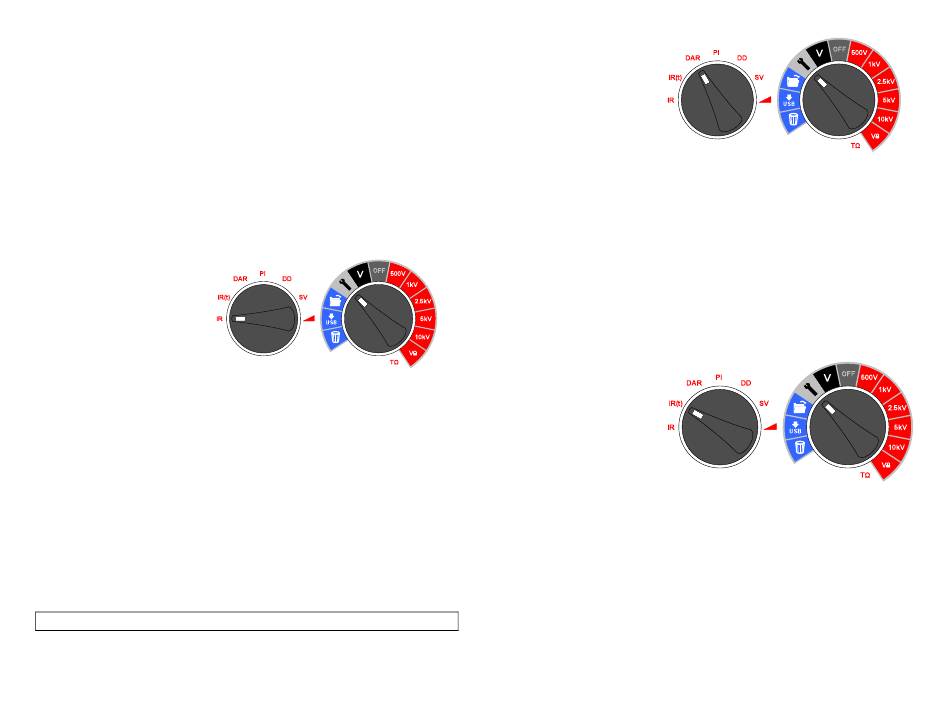

Om de door de gebruiker
gedefinieerde
vergrendelde spanning VL
in te stellen, draait u de
middelste draaiknop naar
instellingen en de
modusknop naar IR. De
vooraf ingestelde spanning
5000 V knippert en kan met de knoppen omhoog/omlaag worden
gewijzigd. Als de vereiste maximum spanning wordt weergegeven,
drukt u op de knop OK om de instelling op te slaan. Deze instelling
blijft totdat het opnieuw wordt ingesteld.
Als VL wordt geselecteerd, wordt op het display de ingestelde
spanning weergegeven. De spanningsvergrendeling is nuttig als,
bijvoorbeeld de isolatie van XLPE-kabels wordt getest en deze niet
boven 5000 V komt. De vergrendelingsfunctie verzekert dat het niet
binnen de aangegeven nauwkeurige uitvoerspanning de VL-
spanning overschrijdt.
Bij voltooiing van de test worden de isolatiecapaciteit (C) en de
tijdconstante (TC) die ermee is verwant, berekend en weergegeven.
Tijdconstante (TC) = R
x C
isolatie
isolatie
Getimede IR-test
Een getimede IR(t)-test
beëindigt automatisch na
een vooraf ingestelde tijd,
een isolatietest. De timer
is standaard ingesteld op
1 minuut en wordt binnen
de instellingenfunctie
afgesteld. Dit is een
nuttige functie waardoor de gebruiker niet gedurende de hele test
naar het display hoeft te kijken met de mogelijkheid 1 minuut lezen te
missen.
Draai de middelste draaiknop naar de instellingenpositie. Selecteer
op de testmodus-draaiknop IR(t). De standaardtijd van 1:00 minuut
knippert en vraagt de gebruiker met de pijltoetsen omhoog/omlaag
een nieuwe tijd te selecteren. Druk op OK om de tijdsduur van de
test in te stellen en draai de middelste draaiknop naar de gewenste
testspanning. Houd de TEST-knop ingedrukt om de test te starten.
DAR- en PI-isolatietests
DAR- en PI-tests zijn
metingen van weerstand
gedurende een tijd die als
een verhouding van
weerstand tot tijd t2,
gedeeld door weerstand
tot tijd t1 wordt uitgedrukt.
Het is de veronderstelling
dat de isolatietemperatuur
niet over de hele tijdsduur van de test varieert. De resulterende
DAR- en/of PI-waarde is dus onafhankelijk van temperatuur. Opdat
deze aanname stand houdt, mag de test niet bij of onder 40 ºC, 104
ºF, worden uitgevoerd.
DAR- en PI-timers t1 en t2 worden ingesteld als op de testmodus-
draaiknop DAR of PI worden geselecteerd terwijl de middelste
draaiknop in de instellingenpositie is. Timer t1 wordt eerst ingesteld,
gevolgd door t2. De pijltoetsen omhoog en omlaag worden gebruikt
om de standaardwaarden van t1 en t2 te wijzigen en OK bevestigt
elke instelling.
14
