Bedieningsinstructies
Algemene bediening
De MIT515, MIT525, MIT1025 isolatieweerstandstesters (IWT's)
worden primair bediend via twee draaiknoppen en een TEST-knop
die wordt gebruikt om een test te starten en te stoppen (zie de
paragraaf, "Instrumentbediening en indicators). De middelste
draaiknop heeft een 'OFF'-positie (uit); het instrument wordt
ingeschakeld door de knop vanuit deze positie rechtsom of linksom
te draaien. Voor isolatieweerstandstests tot 5 kV voor
MIT515/MIT525 en tot 10 kV voor MIT1025 is een bereik van
testspanningen beschikbaar, inclusief een door de gebruiker te
selecteren spanningsbereik dat, afhankelijk van het model, tussen
100 V en 5000 V of 10000 V kan worden ingesteld. Het
'vergrendelbare' testspanningsbereik kan vanuit de
instellingenfunctie worden aangepast.
De instellingenfunctie wordt door een sleutelsymbool aangegeven en
omvat aanpassingen voor vergrendelde spanning, lage weerstand-
alarm, temperatuur, tijd/datum. Een lichtblauw gekleurd deel van de
draaiknop geeft geheugenfuncties aan; records openen, download
via USB en records verwijderen De modellen MIT525 en MIT1025
worden met een speciale knop voor Opslaan geleverd en alle
modellen hebben een knop voor de achtergrondverlichting.
Een tweede draaiknop bestuurt de isolatietestmodus en levert voor
de volgende tests:
Alle modellen hebben de volgende tests:
basisisolatieweerstand IR, getimede isolatieweerstand IR(t),
diëlektrische absorptieratio (DAR) en polarisatie-index (PI)
MIT525/MIT1025 omvatten aanvullende tests: diëlektrische
ontlading (DD), getrapte spanning (SV) en ramptest.
In instellings- en geheugenfuncties worden een aantal directionele
knoppen en een OK-knop gebruikt. De pijlen omhoog/omlaag maken
het ook mogeijk dat tijdens een test, de testspanning kan worden
aangepast. Voor het starten van een IR- of IR(t)-test, de pijltoets
links ingedrukt houden, tewijl op de middelste draaiknop een
spanningsniveau is geselecteerd, activeert de brandmodus. De
brandmodus wordt gedeactiveerd als het spanningsbereik of de
modus wordt gewijzigd, of door op de pijlknop rechts/
onderbrekingsknop te drukken.

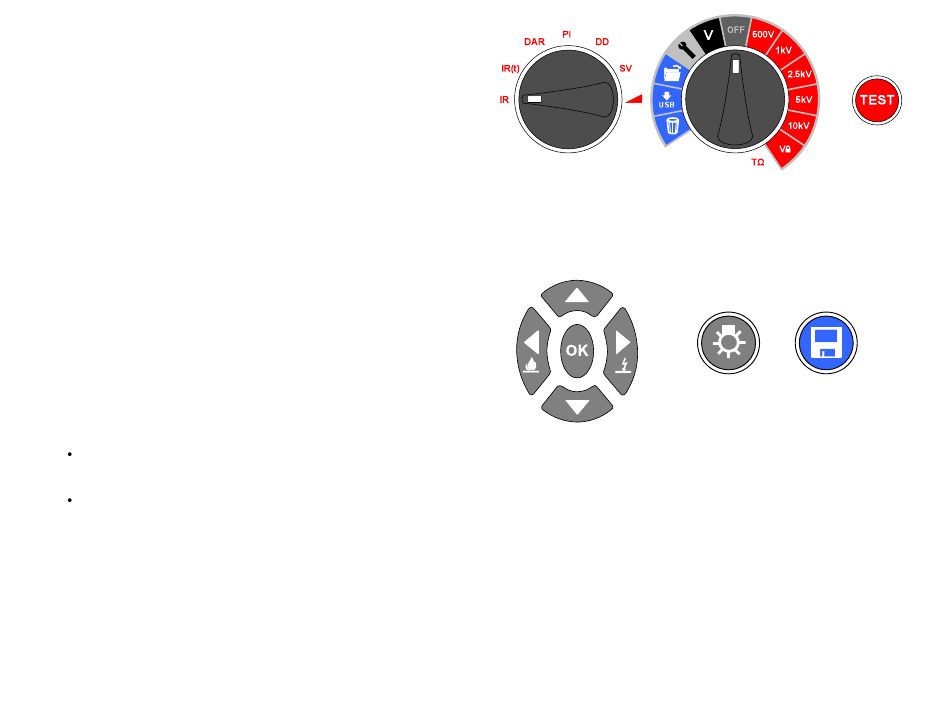

De besturingselementen van het instrument zijn eenvoudig te
bedienen. De middelste draaiknop omvat de OFF-positie (uit). Met
de linker draaiknop wordt het type isolatietest geselecteerd (knop
voor testmodi). De TEST-knop start en stopt een test.
Achtergrondverlichting
Instellingen, spanningen en modi kunnen via de vier pijltoetsen en de
OK-knop aangepast en geselecteerd. Onderbrekingsmodi worden
met de pijltoetsen links en rechts ingesteld. De functies
Achtergrondverlichting en Opslaan hebben toegewijde knoppen. Alle
modellen hebben achtergrondverlichting en de MIT525 en MIT1025
hebben de knop Opslaan.
8
Opslaan
