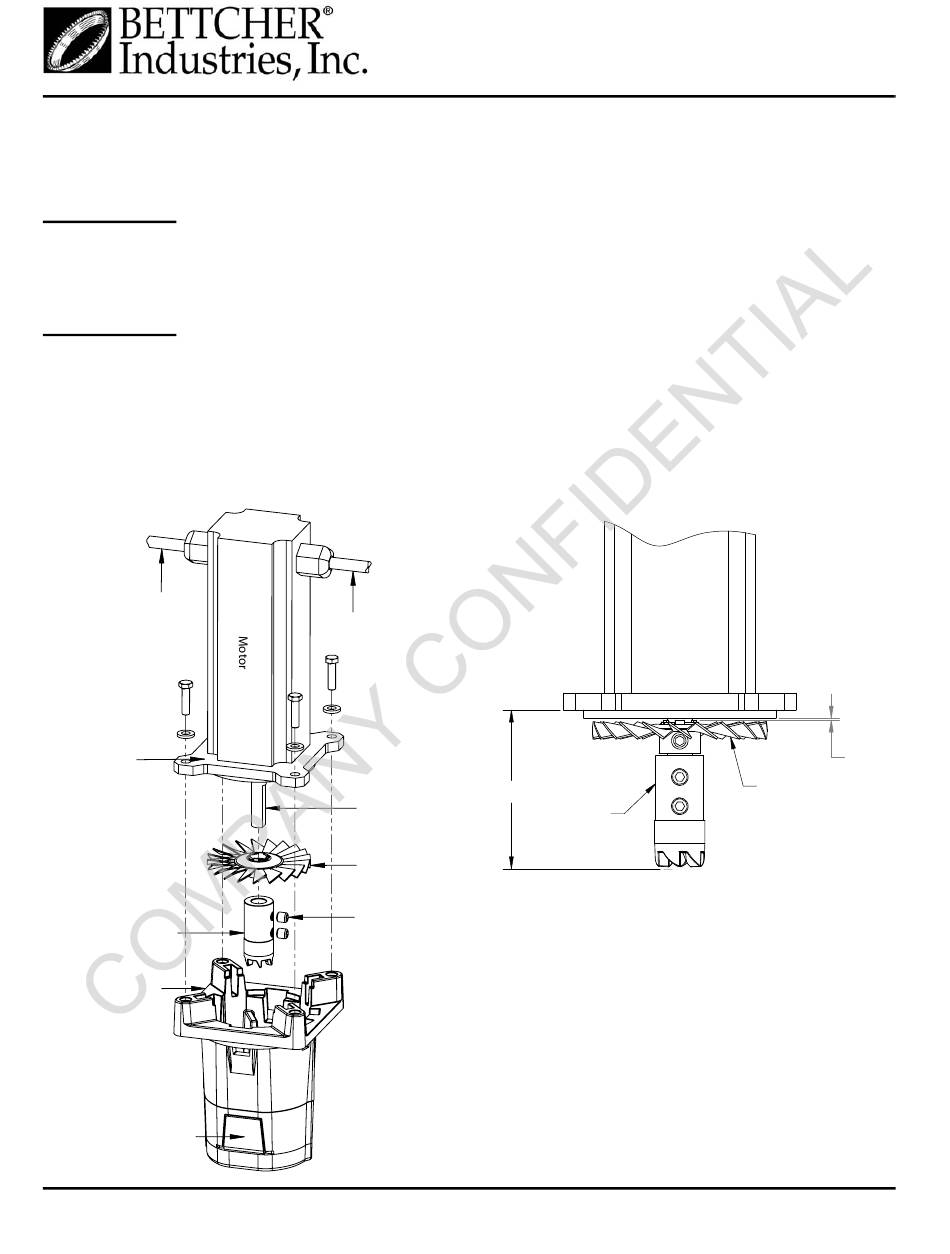

DE MOTOR VERVANGEN (VERVOLG)
8. Monteer met behulp van de stelschroef de motorventilator op de as van de nieuwe motor.
Breng Loctite 242 op de schroef aan en draai vast met een draaimoment van 30-35 lb-in.
IMPORTANT: Laat bij de montage van de ventilator op de nieuwe motor een opening van 7,6
mm vrij tussen de naaf van de ventilator en de voorzijde van de motor.
9. Monteer de adapter van de aandrijving met de 2 stelschroeven op de motoras. Breng
Loctite 242 op de schroeven aan en draai vast met een draaimoment van 55-60 lb-in.
IMPORTANT: Breng een antiblokkeermiddel op de motoras aan voor u de adaptr monteert.
Laat bij de montag van de adepter op de motoras een opening van 60.452 tot 60.198 mm vrij
tussen de voorzijde van de aandrijving en de motorflens.
10. Breng de gaten van de koppeling in lijn met de gaten van de motorflens, met de grendel
van de aandrijflijn naar voor en het stroomsnoer van de motor (rood) naar rechts. Bevestig
met de 4 sluitringen en schroeven. Draai vast met een draaimoment van 30-35 lb-in.
Motorsensor
(grijs)
Motorflens
Aandrijvingadapter
Koppeling
Grendel aandrijving
5-14
Onderhoud
Bedieningsinstructies en onderdelenlijst Whizard Quantum
Motorspanning
(rood)
Motoras
Motorventilator
Stelschroef (2)
$DQGULMYLQJDGDSWHU
®
Drive
Onderhoud
0RWRUYHQWLODWRU
Handleiding nr. 101953
1 april 2019
