Onderhoud
DE KOPPELING VERVANGEN/REPAREREN (VERVOLG)
Vervangen (vervolg)

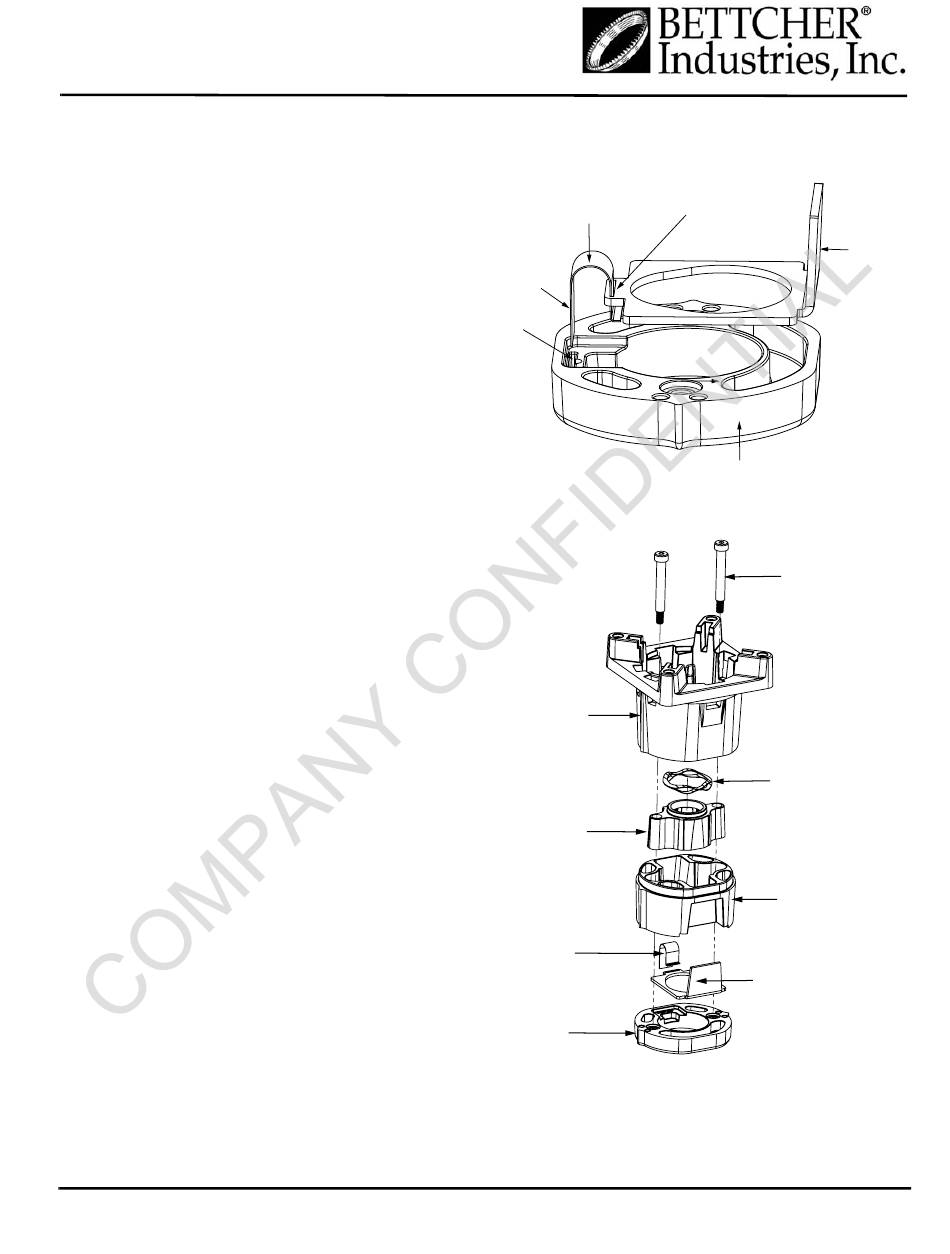

DE KOPPELING MONTEREN
1. Plaats de grendelveer in de gleuf van
de grendel.
2. Monteer de grendel en de veer op de
onderste kap. Zorg dat het uiteinde van
de veer in de uitsparing van de onderste
kap past. Dit is de basis voor de
montage van de koppeling.
3. Breng de onderste behuizing, de tapse
ring, de golfveer en de bovenste
behuizing voorzichtig op elkaar in lijn en
plaats ze op de basis. Zorg dat de
grendel en de tapse ring vrij kunnen
bewegen.
4. Plaats de schroeven in de gaten van de
bovenste behuizing. KENNISGEVING:
Forceer de schroeven niet in de
koppeling. Als de onderdelen juist
uitgelijnd zijn, vallen de schroeven
vanzelf op hun plaats.
5. Test de grendel om te controleren of hij
vrij beweeg, voor u de schroeven
vastdraait.
6. Draai de schroeven vast. Draai vast met
een draaimoment van 15-18 lb-in.
Handleiding nr. 101953
1 april 2019
Onderhoud
Bedieningsinstructies en onderdelenlijst Whizard Quantum
Grendelveer
Uiteinde veer
Uitsparing
Bovenzijde
behuizing
Tapse kraag
Grendelveer
Onderste kap
®
Grendelgleuf
Grendel
Onderste kap
Schroeven
Golfveer
Onderzijde behuizing
Grendel
Drive
5-23
