DJI MAVIC PRO Gebruikershandleiding
- 1 Vliegtuig
- 2 Afstandsbediening
- 3 Specificaties
- 4 Gebruikershandleiding
- 5 Referenties
- 6 Download handleiding
- 7 In andere talen

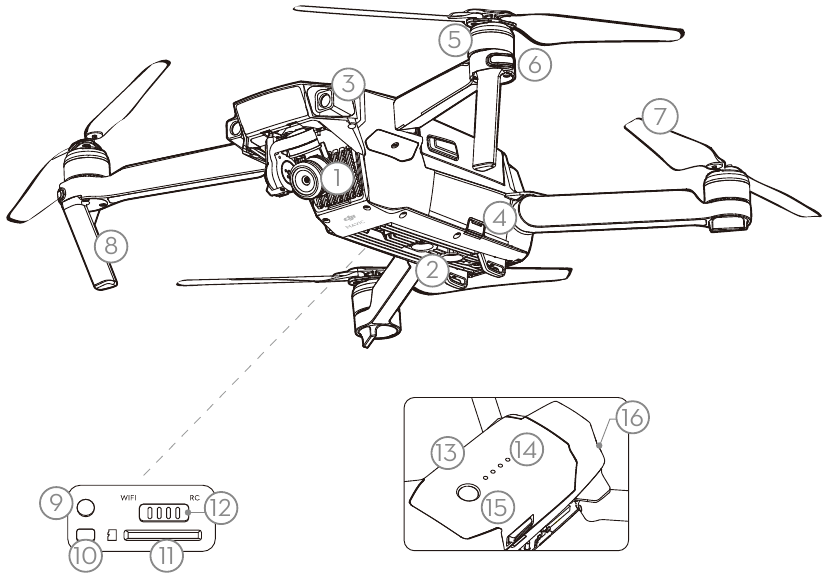

Vliegtuig

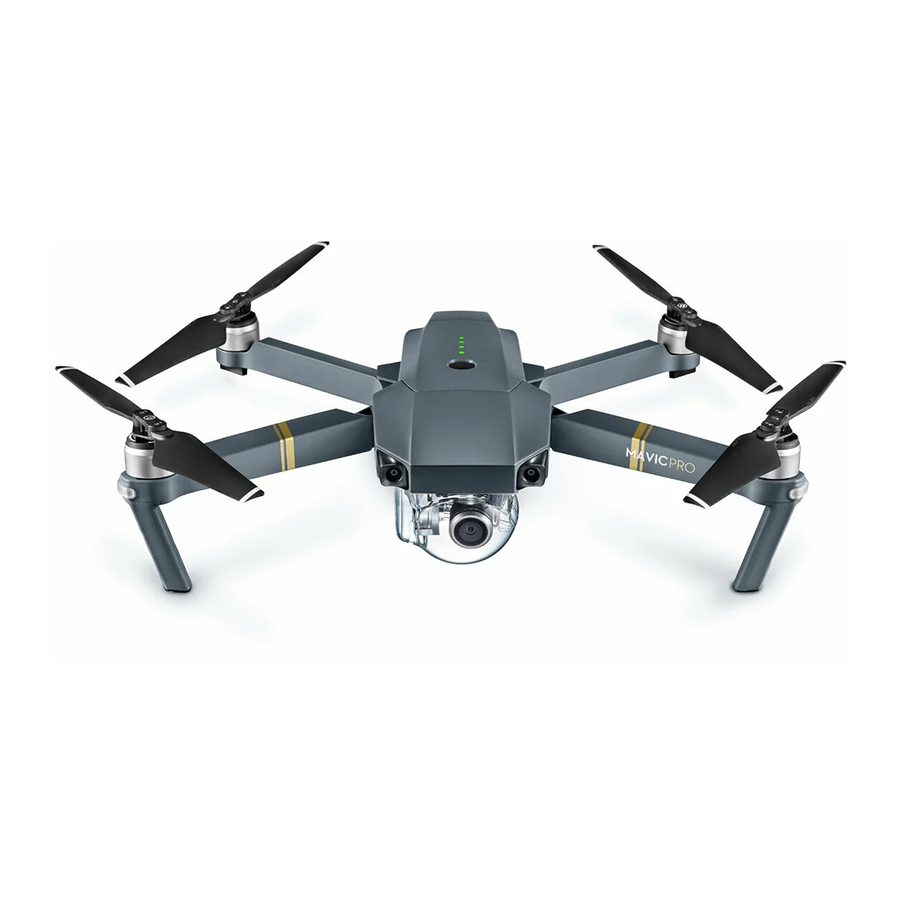

De DJI™ MAVIC™ Pro is DJI's kleinste vliegende camera, met een volledig gestabiliseerde camera, Intelligent Flight Modes en Obstacle Avoidance in een revolutionair opvouwbaar ontwerp. Het maakt 4K-video's en 12 megapixel foto's en is in staat tot zowel ActiveTrack™ als TapFly™ waardoor complexe opnames moeiteloos gaan. Mavic Pro beschikt over een maximale vliegsnelheid van 65 km/u en een maximale vliegtijd van 27 minuten*.
- Gimbal en Camera
- Neerwaarts Zichtsysteem
- Voorwaarts Zichtsysteem**
- Micro-USB-poort
- Motoren
- Voorste LED's
- Propellers
- Antennes
- Link Button
- Linkstatusindicator
- Camera Micro SD-kaartslot
- Schakelaar voor de besturingsmodus
- Intelligent Flight Battery (Intelligente Vluchtbatterij)
- Batterij-niveau LED's
- Power Button (Aan/Uit-knop)
- Vliegtuigstatusindicator
* De maximale vliegtijd is getest bij windstilte bij een constante snelheid van 25 km/u. Deze waarde is slechts ter referentie.
** Het voorwaartse zicht systeem wordt beïnvloed door omgevingsomstandigheden. Lees de Disclaimer en veiligheidsrichtlijnen en bekijk de tutorial in de DJI GO TM-app of op de officiële DJI-website voor meer informatie.
http://www.dji.com/mavic

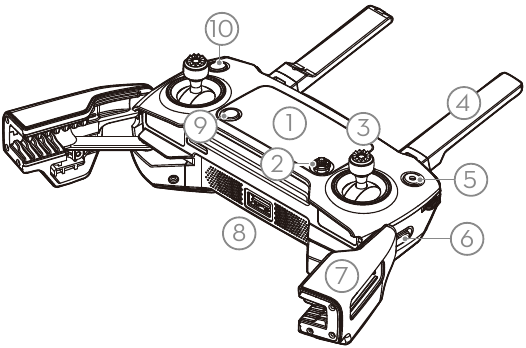

Afstandsbediening
Ingebouwd in de afstandsbediening is DJI's nieuwste langeafstands transmissie technologie OCUSYNC™ , met een maximaal zendbereik van 7 km. Een ingebouwd LCD-scherm houdt u op de hoogte van de vliegtuiggegevens en video van het vliegtuig naar de DJI GO-app op uw mobiele apparaat tot 1080p op korte afstand en 720p op langere afstanden. De Mavic Pro kan ook alleen met de telefoon worden gevlogen. Maximale looptijd: 2,5 uur*
- LCD Screen (LCD-scherm)
- 5D Button
- Control Sticks (Controlesticks)
- Antennes
- Power Button (Aan/Uit-knop)
- Flight Mode Switch (Vluchtmodus schakelaar)
- Mobile Device Clamp (Mobiele apparaat klem)
- USB Port (USB-poort)

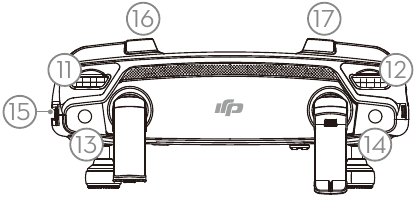

- Flight Pause Button (Vluchtpauze knop)
- RTH Button
- Gimbal Dial (Gimbal draaiknop)
- Camera Settings Dial (Camera instellingen draaiknop)
- Record Button (Opnameknop)
- Shutter Button (Sluiterknop)
- Power Port (Micro USB) (Stroompoort (Micro USB))
- C1 Button (customizable) (C1-knop (aanpasbaar))
- C2 Button (customizable) (C2-knop (aanpasbaar))
* De afstandsbediening kan zijn maximale zendafstand (FCC) bereiken in een wijd open gebied zonder elektromagnetische interferentie en op een hoogte van ongeveer 120 meter. De maximale looptijd is getest in een laboratoriumomgeving, alleen ter referentie.
Specificaties
Vliegtuig
Gewicht : 734 g
Gewicht (inclusief gimbal cover) : 743 g
Maximale stijgsnelheid : 5 m/s in Sport Mode
Maximale daalsnelheid : 3 m/s
Maximale snelheid : 65 km/u in Sport Mode zonder wind
Maximale operationele hoogte boven zeeniveau : 5000 m
Maximale vliegtijd: 27 minuten (0 wind bij een constante snelheid van 25 km/u)
Maximale zweeftijd : 24 minuten (0 wind)
Maximale vliegafstand : 13 km, 0 wind
Bedrijfstemperatuur : 0° tot 40°C
Satellietpositioneringssystemen : GPS/GLONASS
Gimbal
Bestuurbaar bereik Pitch: -90° tot +30°, Roll: 0° of 90° (Horizontaal en verticaal)
Voorwaarts Zichtsysteem
Detectiebereik
Nauwkeurig meetbereik: 0,7 m tot 15 m
Detecteerbaar bereik: 15 m tot 30 m
Operationele omgeving Oppervlakken met duidelijke patronen en voldoende verlichting (lux > 15)
Neerwaarts Zichtsysteem
Snelheidsbereik ≤ 36 km/u op 2 m boven de grond
Hoogtebereik 0,3 - 13 m
Operationeel bereik 0,3 - 13 m
Operationele omgeving Oppervlakken met duidelijke patronen en voldoende verlichting (lux > 15)
Camera
Sensor : 1/2.3" CMOS Effectieve pixels: 12.35 Megapixels (Totaal aantal pixels: 12.71 M)
Lens : 78.8°FOV, 28 mm (35 mm formaat equivalent) f/2.2 Vervorming <1.5% Focus van 0.5 m tot ∞
ISO-bereik : 100 - 3200 (video), 100 - 1600 (foto)
Elektronische sluitertijd : 8 s tot 1/8000 s
Maximale beeldgrootte : 4000×3000
Fotografiemodi :
Enkele opname
Burst-opname: 3/5/7 frames
Auto Exposure Bracketing (AEB): 3/5 bracketed frames at 0.7EV Bias Interval
HDR
Video-opnamemodi :
C4K: 4096×2160 24p,
4K: 3840×2160 24/25/30p
2.7K: 2720×1530 24/25/30p
FHD: 1920×1080 24/25/30/48/50/60/96p
HD: 1280×720 24/25/30/48/50/60/120p
Video opslag bitrate: 60 Mbps
Ondersteunde bestandssystemen FAT32 (≤ 32 GB), exFAT (> 32 GB)
Foto JPEG, DNG
Video MP4, MOV (MPEG-4 AVC/H.264)
Ondersteunde SD-kaarten microSD™. Max. capaciteit: 64 GB Klasse 10 of UHS-1 vereist.
Afstandsbediening
Werkfrequentie 2,4 GHz tot 2,4835 GHz
Maximale transmissieafstand FCC-compatibel: 7 km; CE-compatibel: 4 km Onbelemmerd en vrij van storingen.
Bedrijfstemperatuur 0° tot 40°C
Batterij 2970 mAh
Zendervermogen (gem. EIRP) FCC: ≤ 26 dBm; CE: ≤ 20 dBm
Werkspanning 950 mA @ 3.7 V
Ondersteunde afmetingen mobiel apparaat: Ondersteunde dikte: 6,5 - 8,5 mm, Maximale lengte: 160 mm Ondersteunde USB-poorttypen: Lightning, Micro USB (Type-B), USB Type-C™
Oplader:
Spanning 13.05 V
Nominaal vermogen 50 W
Intelligente Vluchtbatterij:
Capaciteit 3830 mAh
Spanning 11.4 V
Batterijtype LiPo 3S
Energie 43.6 Wh
Netto gewicht Ca. 240 g
Oplaadtemperatuurbereik 41° tot 104°F (5° tot 40°C)
Maximaal laadvermogen 100 W
Voor meer informatie, lees de gebruikershandleiding:
http://www.dji.com/mavic
Deze inhoud kan zonder voorafgaande kennisgeving worden gewijzigd.
Gebruikershandleiding
1. Download de DJI GO App en bekijk de tutorialvideo's
Zoek naar 'DJI GO' in de App Store of Google Play, of scan de QR-code om de app op uw mobiele apparaat te downloaden. Bekijk de tutorialvideo's op www.dji.com of in de DJI GO App.
DJI GO app en meer informatie
DJI GO ondersteunt iOS 8.0 (of hoger) of Android 4.3 (of hoger).
2. Controleer de batterijniveaus

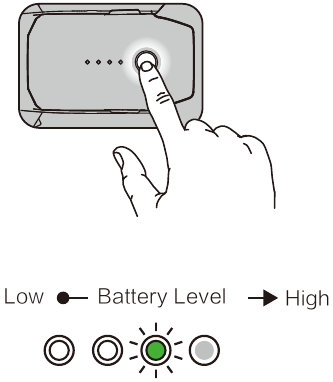

Druk eenmaal om het batterijniveau te controleren. Druk eenmaal, dan nogmaals en houd vast om aan/uit te zetten.

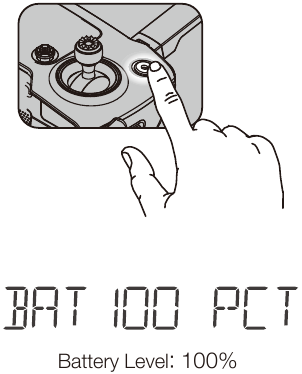

Druk eenmaal om het batterijniveau op het LCD-scherm te controleren. Druk eenmaal, dan nogmaals en houd vast om de afstandsbediening aan/uit te zetten.

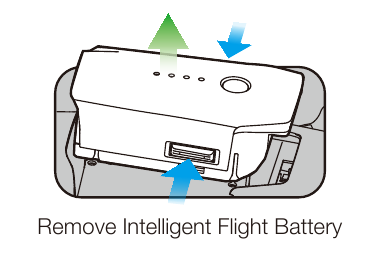

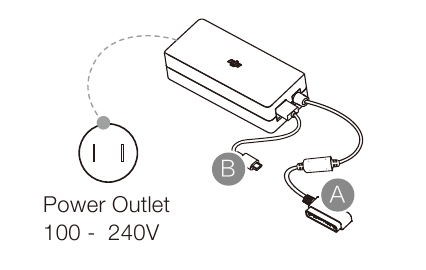

3. Laad de batterijen op

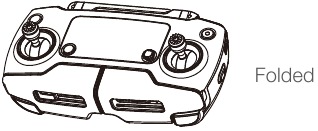

4. Bereid de afstandsbediening voor
Vouw de antennes en de klem voor het mobiele apparaat uit.
Plaats een uiteinde van de RC-kabel in het uiteinde van de sleuf.
Strong (Sterk)
Weak (Zwak)
Lightning connector cable (Connected) (Lightning-connector kabel (Aangesloten)) and Standard Micro USB connector cable included. Use as appropriate.
USB Type-C connector cable is included. Optional Reverse Micro USB connector cable is available.
Choose an appropriate RC cable. Do not twist the RC cable.
The RC cable slider must be replaced if using a USB Type-C RC cable. Refer to the User Manual for RC Cable connection.
5. Bereid het vliegtuig voor
Verwijder de gimbal-klem van de camera
Match propellers to motors
Druk de propeller stevig naar beneden en draai in de vergrendelrichting
Vouw de voorste armen en de propellers uit
Vouw de achterste armen en de propellers uit
Uitgevouwen
Vouw de voorste armen en de propellers uit vóór de achterste. Alle armen en propellers moeten voor het opstijgen zijn uitgevouwen.
De gimbal-cover wordt gebruikt om de gimbal te beschermen. Verwijder deze indien nodig.
6. Voorbereiden voor de start
Zet de afstandsbediening aan
Zet het vliegtuig aan
Start de DJI GO app
Gebruik uw DJI-account om het vliegtuig te activeren. Activering vereist een internetverbinding.
De Mavic Pro kan worden bestuurd met behulp van de afstandsbediening of virtuele joysticks. Selecteer bedieningsmodi door de Control Mode Switch om te zetten. Zet deze schakelaar alleen om wanneer het vliegtuig is uitgeschakeld.
7. Vlucht

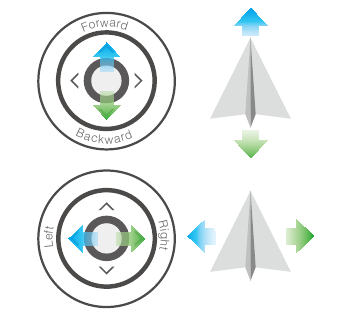

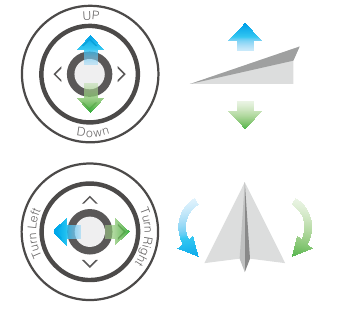

De standaard vluchtbesturing staat bekend als Mode 2. De linker joystick regelt de hoogte en richting van het vliegtuig, terwijl de rechter joystick de voorwaartse, achterwaartse, linker- en rechterbewegingen regelt. De gimbal-draaiknop regelt de kanteling van de camera.
| Linker joystick | Rechter joystick |
 |  |
Voordat u opstijgt, moet u ervoor zorgen dat de Aircraft Status Bar in de DJI GO-app of op het LCD-scherm van de afstandsbediening 'Ready to Go' (Klaar om te gaan) weergeeft.

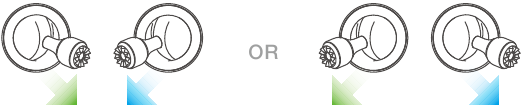

Combinatie joystick commando om de motoren te starten/stoppen
Linker joystick omhoog (langzaam) om op te stijgen
Linker joystick omlaag (langzaam) totdat u de grond raakt
Houd een paar seconden vast om de motoren te stoppen
De motoren kunnen alleen tijdens de vlucht worden gestopt wanneer de vluchtcontroller een kritieke fout detecteert.
De vlucht besturen met virtuele joysticks op uw mobiele apparaat via wifi
- Zet de Control Mode Switch om om wifi in te schakelen
- Zet het vliegtuig aan
- Start de DJI GO app en tik op het pictogram rechtsboven in uw scherm, en scan vervolgens de wifi QR-code op de voorste arm om de verbinding te starten
- Tik op Auto Takeoff (Automatisch opstijgen)
- Vlieg met het vliegtuig met aanraakbediening
- Schakel de wifi van uw mobiele apparaat in en voer het wifi-wachtwoord in dat op de voorste arm wordt weergegeven om verbinding te maken met het Mavic-netwerk als u om de een of andere reden de QR-code niet kunt scannen.
- Bij gebruik van wifi in een wijd open ruimte zonder elektromagnetische storingen is de transmissieafstand ongeveer 80 m op een hoogte van 50 m.
- De wifi-frequentie van uw mobiele apparaat kan worden ingesteld op 2,4 Ghz of 5 Ghz. Stel uw wifi in op 5 Ghz voor minder storingen. Eenmaal verbonden met de Mavic Pro, kunt u uw wifi-wachtwoord wijzigen of uw wifi-verbinding opnieuw instellen. (Raadpleeg de gebruikershandleiding voor meer informatie)
In de DJI GO App
Auto Takeoff (Automatisch opstijgen)
Auto Landing (Automatisch landen)
Return-to-Home (RTH) (Terug naar huis (RTH))
ActiveTrack
TapFly
Normal (Normaal)
Bekijk de tutorial in de DJI GO-app of op de officiële DJI-website voor meer informatie.
Stel altijd een geschikte RTH-hoogte in voordat u opstijgt. Wanneer het vliegtuig terugkeert naar het Home Point, moet u het begeleiden met de bedieningsjoysticks.

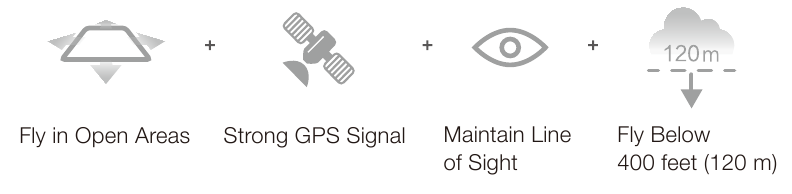

8. Vlieg veilig
 |  |
 |  Vermijd vliegen over of in de buurt van obstakels, menigten, hoogspanningsleidingen, bomen of waterpartijen. Vlieg NIET in de buurt van sterke elektromagnetische bronnen zoals elektriciteitsleidingen en basisstations, omdat dit het ingebouwde kompas kan beïnvloeden. |
 |
|
Het is belangrijk om basisrichtlijnen voor de vlucht te begrijpen, voor de veiligheid van zowel u als de mensen om u heen. Vergeet niet de Disclaimer en veiligheidsrichtlijnen te lezen.
MAVIC™ en OCUSYNC™ zijn handelsmerken van DJI.
Copyright © 2016 DJI Alle rechten voorbehouden.
Ontworpen door DJI. Gedrukt in China.
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download DJI MAVIC PRO Gebruikershandleiding
