ION Total PA Supreme Handleiding

Introductie

1. Zorg ervoor dat alle items die in de Inhoud van de doos staan vermeld, in de doos zitten. Kijk in de doos onder het schuimrubberblad naar de rubberen voetjes van de luidsprekerstandaard, de montageknop van de luidsprekerstandaard, de stroomkabel en de microfoon.
2. Lees de handleiding voor veiligheid en garantie voordat u het product gebruikt.
3. Bestudeer het Aansluitschema.
4. Zorg ervoor dat alle invoerapparaten, zoals microfoons, cd-spelers of digitale mediaspelers, zijn uitgeschakeld en dat de volume-instellingen op "nul" staan.
5. Sluit alle apparaten aan zoals afgebeeld.
6. Schakel alles in de volgende volgorde in:
   • audio-invoerbronnen (d.w.z. microfoons, instrumenten, cd-spelers)
   • Total PA Supreme
7. Schakel bij het uitschakelen altijd de werking om:
   • Total PA Supreme
   • alle invoerapparaten

Inhoud van de doos

Total PA Supreme
Microfoon met kabel
Telescopische luidsprekerstandaard
Stroomkabel (IEC)
Snelstartgids / Handleiding voor veiligheid en garantie

Ondersteuning

Voor de meest recente informatie over dit product (systeemvereisten, compatibiliteitsinformatie, enz.) en productregistratie, gaat u naar ionaudio.com.

Voor extra productondersteuning gaat u naar ionaudio.com/support.

Stel Total PA Supreme niet bloot aan regen of stilstaand water.

Snelle installatie

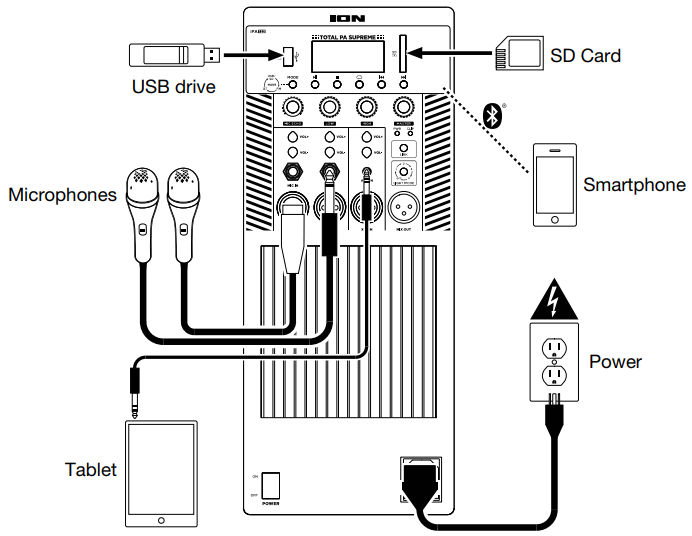

Aansluitschema

Items die niet onder de Inhoud van de doos staan vermeld, worden apart verkocht.

Installatie van de luidsprekerstandaard

1. Schuif de statiefpoten van de luidsprekerstandaard volledig uit op een vlakke, stabiele ondergrond. Kijk in de doos onder het schuimrubberblad naar de rubberen voetjes en de montageknop van de luidsprekerstandaard.

2. Zet de montagepaal op de gewenste hoogte en draai de zijverstelknop vast.

3. Steek de pin in het onderste pengat, zodat de montagepaal op de ingestelde hoogte blijft staan.

4. Verstel op Total PA Supreme de onderste knop tegen de klok in zodat de schroef de opening niet blokkeert.

5. Lijn het montagegat van Total PA Supreme uit met de paal van de luidsprekerstandaard en plaats het op de paal.
6. Draai de montageknop rechtsom vast op Total PA Supreme.


Functies

Achterpaneel

1. Mediapaneel: Knopbedieningen voor de USB/SD-, FM-radio- en Bluetooth-audiobronnen. Deze bedieningselementen omvatten modusselectie en afspeelopties.
   Opmerking: Een USB-drive of SD-kaart moet afspeelbare bestanden bevatten om correct te worden weergegeven in het display van het mediapaneel.
2. USB-poort: Sluit hier uw USB-flashdrive aan om muziek af te spelen. U kunt deze poort ook gebruiken om een USB-apparaat op te laden.
3. SD-kaartsleuf: Plaats hier uw SD-kaart om muziek af te spelen.
4. Display: Toont de mediapaneel-modi: USB/SD, FM-radio en Bluetooth. Het pictogram voor de momenteel geselecteerde modus wordt verlicht op het display.
   Opmerking: Het display is voorzien van een plastic beschermer. Verwijder deze voor een optimale weergave.
5. Microfooningangen (1/4" / 6,35 mm & XLR): Sluit een dynamische microfoon aan op de 1/4" (6,35 mm)- of XLR-ingangen. Regel het volume van de ingangen met de Mic Input Volume-knoppen.
6. Mic Input Volume Buttons: Druk op deze knoppen om het volume van de respectieve ingang te verhogen of te verlagen.
7. Aux Input (1/8" / 3,5 mm): Sluit een cd-speler, digitale mediaspeler of andere audiobron aan op deze 1/8" (3,5 mm) stereo aux-ingang. Regel het volume met de Aux Input Volume-knop.
8. XLR Input (XLR): Sluit een mixer op lijnniveau of muziekinstrument aan op deze XLR-ingang op lijnniveau. Regel het volume met de Aux Input Volume-knop. Gebruik deze ingang op lijnniveau om twee Total PA Supreme-eenheden met elkaar te verbinden.
9. Aux Input Volume Buttons: Druk op deze knoppen om het ingangsvolume van de Aux Input en XLR Input te verhogen of te verlagen.
10. Mix Out (XLR): Sluit deze XLR-uitgang aan op een andere actieve (aangedreven) luidspreker. Het niveau van de uitgang wordt geregeld door de Mic Input Volume Buttons, Aux Input Volume Buttons en Master Volume.
11. Mic Echo: Gebruik deze knop om het echo-effect op de Mic Inputs te verhogen of te verlagen.
12. Low EQ: Verhoogt of verlaagt de lage (bas) frequenties voor Mic Inputs, Aux Input en Media Panel audiobronnen met een bereik tussen -12 dB en +12 dB.
13. High EQ: Verhoogt of verlaagt de hoge (hoge tonen) frequenties voor de Mic Inputs, Aux Input en Media Panel audiobronnen met een bereik tussen -12 dB en +12 dB.
14. Master Volume: Draai aan deze knop om het totale uitgangsvolume van de luidspreker aan te passen.
15. Power LED: Geeft aan of Total PA Supreme is in- of uitgeschakeld.
16. Clip LED: Deze LED knippert rood als het signaal van de ingangen of de bron van het mediapaneel clipt. Als dit gebeurt, verlaagt u de instelling van de Mic Input Volume-knoppen, Aux Input Volume-knoppen of de Master Volume-knop.
17. Link Button: Druk op deze knop om uw luidspreker aan een andere Total PA Supreme te koppelen. Zie Werking > Twee luidsprekers koppelen voor meer informatie.
18. Light Mode Button: Druk op deze knop om te schakelen tussen vijf modi voor de lampjes op het voorpaneel:
    • Color Wheel: De lampjes draaien op en rond de woofer.
    • Color Wheel Beat Sync: De lampjes draaien op en rond de woofer op basis van het tempo van de muziek die wordt afgespeeld.
    • Color Cycle: De lampjes lopen gestaag door verschillende kleuren.
    • Beat Sync: De lampjes knipperen en veranderen van kleur op basis van het tempo van de muziek die wordt afgespeeld.
    • Off: De lampjes gaan uit.
19. Power Cable Input (IEC): Plaats hier de meegeleverde stroomkabel om het apparaat van stroom te voorzien.
20. Fuse Holder: Als de zekering van het apparaat kapot is, verwijdert u de Fuse Holder en vervangt u de kapotte zekering door een zekering met de juiste waarde (zoals aangegeven op de Fuse Holder). Het gebruik van een zekering met een onjuiste waarde kan het apparaat en/of de zekering beschadigen.
21. Power Switch: Schakelt Total PA Supreme in of uit.

Mediapaneel

Mediapaneelfuncties:

MODE
Mode (Modus): Schakelt de audiobron tussen USB/SD, FM-radio en Bluetooth.
Opmerking: Een USB-drive of SD-kaart moet afspeelbare bestanden bevatten om de gegevens correct weer te geven op het display van het mediapaneel.

Play/Pause (Afspelen/Pauze): Wanneer USB/SD of Bluetooth is geselecteerd als audiobron, speelt/pauzeert audio. Wanneer FM-radio is geselecteerd als audiobron, houdt u deze knop 2 seconden ingedrukt om de automatische voorinstelling op te slaan. Dit springt naar het laagste station (87.5) en doorloopt vervolgens de bandbreedte om de sterkste stations automatisch op te slaan als voorinstellingen.
Opmerking: Bestanden worden eerst van de USB- of SD-bron afgespeeld op alfabetische volgorde van wat zich op het hoofdniveau bevindt, vervolgens alfabetisch per map en vervolgens alfabetisch per tracknaam.

Repeat (Herhalen): Doorloopt vier opties: alle nummers herhalen (ALL), alle nummers in de map herhalen (FOLd), het huidige USB- of SD-nummer afspelen (OnE) of de volgorde van de nummers in willekeurige volgorde afspelen (rAn).

Previous (Vorige): Speelt het vorige USB-, SD- of Bluetooth-nummer af. Wanneer u naar de FM-radio luistert, drukt u eenmaal op de knop om terug te springen door de FM-stations en houdt u de knop ingedrukt om terug te zoeken door de kanaalvoorinstellingen.

Next (Volgende): Speelt het volgende USB-, SD- of Bluetooth-nummer af. Wanneer u naar de FM-radio luistert, drukt u eenmaal op de knop om de radio één voorinstelling lager af te stemmen en houdt u de knop ingedrukt om vooruit te zoeken door de kanaalvoorinstellingen.
Opmerking: In sommige apps kan het indrukken van de knop Previous ( ) of Next ( ) naar een andere afspeellijst of muziekgenre gaan.

Bediening

Automatische uitschakeling

De Total PA Supreme is uitgerust met een automatische uitschakeling om energie te besparen in overeenstemming met de energie-efficiëntievoorschriften voor compacte audioproducten. De Total PA Supreme gaat na 20 minuten in een energiebesparende modus, tenzij er een audiosignaal van een gemiddeld niveau wordt gedetecteerd vanaf de XLR Input, de Aux Input, de USB/SD media player, de Radio of een Bluetooth-verbinding. In de energiebesparende modus worden het display en de lampjes uitgeschakeld en wordt het afspelen van audio uitgeschakeld, maar het apparaat blijft ingeschakeld in de stand-bymodus.
Om de normale werking te hervatten, draait u eenvoudigweg aan een knop of drukt u op een knop op het apparaat of de afstandsbediening.
Om automatische uitschakeling te voorkomen, moet een audiosignaal actief blijven op een gematigd volumeniveau vanaf de XLR Input, de Aux Input, de USB/SD media player, de Radio of een Bluetooth-verbinding. We raden aan om het volume van de audiobron (d.w.z. Aux Input of Bluetooth) op maximaal in te stellen en het Master Volume op 5 of hoger om uitschakeling te voorkomen. Om automatische uitschakeling te voorkomen wanneer u de microfoon alleen gebruikt, sluit u deze aan op de XLR Input, stelt u het Aux Input Volume in op maximaal en past u vervolgens het Master Volume aan totdat de microfoon te horen is.

App-bediening

Om de best mogelijke ervaring met de app te garanderen, gebruikt u de meest recente Android OS of iOS op uw apparaat.

Opmerking: Zorg ervoor dat uw apparaat internettoegang heeft via uw serviceprovider of draadloze verbinding. U kunt de app ook downloaden op uw computer, maar vergeet niet om uw apparaat aan te sluiten en te synchroniseren om de app over te zetten.

Volg deze stappen om de gratis app op uw apparaat te downloaden:

1. Open de Apple App Store of Google Play op uw apparaat.
2. Zoek naar de ION Sound XP app.
3. Volg de instructies op het scherm om de app te downloaden en te installeren.
4. Na het downloaden verschijnt de ION Sound XP app op het startscherm van uw apparaat.

Een Bluetooth-apparaat koppelen

1. Schakel uw Bluetooth-apparaat in.
2. Schakel Total PA Supreme in.
3. Gebruik de Mode button (Modusknop) om Bluetooth te selecteren als audiobron, wat wordt weergegeven als "bt" op het display. Total PA Supreme gaat automatisch in de koppelingsmodus om naar Bluetooth-apparaten te zoeken. U weet dat u zich in de koppelingsmodus bevindt wanneer het Bluetooth-pictogram knippert. Daarnaast zullen automatische gesproken meldingen van de luidspreker u op de hoogte stellen van de status van het apparaat: Bluetooth Pairing (Bluetooth-koppeling), Bluetooth Connected (Bluetooth verbonden) of Bluetooth Disconnected (Bluetooth verbroken).
4. Navigeer naar het instellingenscherm van uw Bluetooth-apparaat, zoek Total PA Supreme en maak verbinding. Het Bluetooth icon (Bluetooth-pictogram) blijft continu branden.
   Opmerking: Gebruikers zouden moeten overwegen om het besturingssysteem van hun apparaat bij te werken als ze problemen ondervinden met het koppelen of afspelen van muziek.
5. Om de koppeling te verbreken, schakelt u Bluetooth uit op uw apparaat of selecteert u Forget this device (Dit apparaat vergeten) op het instellingenscherm van uw Bluetooth-apparaat.

Als u de gesproken meldingen wilt uitschakelen (of inschakelen), houdt u de Play/Pause button (Afspeel-/pauzeknop) op het Media Panel (Mediapaneel) ingedrukt.
Opmerking: Bluetooth moet worden geselecteerd als de audiobron om de gesproken meldingen uit te schakelen (of in te schakelen).

Twee luidsprekers koppelen

Twee Total PA Supreme-luidsprekers draadloos koppelen:

1. Schakel beide luidsprekers in met hun Power Switches (Aan/uit-schakelaars).
2. Zonder dat er een Bluetooth-verbinding is, drukt u op de Mode button (Modusknop) op een Total PA Supreme om Bluetooth te selecteren als audiobron, wat wordt weergegeven als "bt" op het display. Dit wordt de "secundaire" luidspreker.
3. Druk op de Link button (Koppelingsknop) op een tweede Total PA Supreme om de Stereo Link Mode te activeren. Dit wordt de "primaire" luidspreker.
4. Wacht maximaal 1 minuut totdat de luidsprekers de verbinding maken. Zodra de twee luidsprekers zijn gekoppeld, drukt u op de Mode button (Modusknop) op de "primaire" luidspreker om de gewenste audiobron te selecteren.
5. Om de verbinding te verbreken, drukt u tweemaal op de Link button (Koppelingsknop) op de "primaire" luidspreker.

Om twee Total PA Supreme-luidsprekers met kabels te verbinden:

1. Met de Power Switch (Aan/uit-schakelaar) op elke luidspreker in de uit-stand, sluit u elke luidspreker aan op een stopcontact.
2. Steek een XLR-kabel in de Mix Out op het achterpaneel van één Total PA Supreme-luidspreker. Deze luidspreker (de primaire) is degene waarop u audiobronnen zoals een Bluetooth-apparaat, microfoon of USB-flashdrive aansluit.
3. Steek het andere uiteinde van de XLR-kabel in de XLR Input op het achterpaneel van uw tweede Total PA Supreme-luidspreker. Deze tweede luidspreker ontvangt het geluid van alle apparaten die zijn aangesloten op de eerste luidspreker (de primaire).
4. Schakel beide luidsprekers in met hun Power Switches (Aan/uit-schakelaars).
5. Sluit uw audiobronnen aan op de eerste luidspreker (de primaire).
6. Zorg ervoor dat de Master Volume-regelaar van elke luidspreker in dezelfde stand staat.
7. Terwijl een van uw audiobronnen wordt afgespeeld, draait u geleidelijk de Aux Input Volume op de tweede Total PA Supreme-luidspreker omhoog totdat het volume van deze luidspreker overeenkomt met het volume van de eerste luidspreker (de primaire).

Probleemoplossing

Als het geluid vervormd is:

Probeer de volumeregeling van uw geluidsbron, muziekinstrument of microfoon lager te zetten. Probeer ook het totale volume van de Total PA Supreme te verlagen met behulp van de Master Volume-knop.

Als er te veel bas is:

Probeer de toon- of EQ-regeling op uw geluidsbron aan te passen om het basniveau te verlagen. Hierdoor kunt u de muziek harder afspelen voordat er clipping (vervorming) optreedt.

Als er een hoge pieptoon is bij het gebruik van een microfoon:

Dit is waarschijnlijk feedback. Richt de microfoon weg van de luidspreker.

Als u de microfoon niet boven het muziekvolume kunt horen:

Zet het muziekvolume van uw bron lager.

When I press Previous ( )or Next ( ), it doesn't increment to the next FM station:

Korte drukken op de button (knop) springen naar presets. Houd de button (knop) ingedrukt om naar het volgende station te zoeken.

Als het radiostationkanaal knippert:

Het apparaat is momenteel gedempt. Schakel het geluid in om het knipperen te stoppen en het afspelen te hervatten.

Als het Bluetooth-logo snel knippert:

Het apparaat bevindt zich momenteel in de koppelingsmodus.

Als het Bluetooth-logo langzaam knippert:

Er is een apparaat gekoppeld, maar het geluid is gedempt. Schakel het geluid in om het knipperen te stoppen en het afspelen te hervatten.

Het USB-tracknummer (Voorbeeld: 001) knippert langzaam:

Het afspelen van USB-drive-muziek is gedempt. Schakel het geluid in om het knipperen te stoppen en het afspelen te hervatten.

De LCD toont "NONE":

Als een USB-drive of SD-kaart al correct is geplaatst, zorg er dan voor dat deze afspeelbare bestanden bevat.

Als u uw audioapparaat niet via Bluetooth met de Total PA Supreme kunt verbinden:

• Houd uw audioapparaat (bijv. smartphone of tablet) en Total PA Supreme zo dicht mogelijk bij elkaar terwijl u probeert verbinding te maken. Zorg ervoor dat zowel het audioapparaat als de Total PA Supreme niet worden gehinderd door muren, meubels, enz.
• Reset de Bluetooth-verbinding op de Total PA Supreme om de Total PA Supreme los te koppelen van elk ander audioapparaat en start het zoekproces opnieuw. Als dit niet meteen werkt, schakelt u de Total PA Supreme uit en weer in. Zie Bediening > Een Bluetooth-apparaat koppelen voor meer informatie.
• Reset de Bluetooth-verbinding op uw audioapparaat door Bluetooth uit en weer in te schakelen. U kunt dit vinden onder het Bluetooth-menu in de instellingen voor uw telefoon of ander audioapparaat.

Als dit niet werkt en u eerder verbinding hebt gemaakt met de Total PA Supreme, zoekt u de Total PA Supreme in de lijst met beschikbare of eerder verbonden apparaten in het Bluetooth-menu van uw audioapparaat, tikt u op het "tandwiel"- of "i"-pictogram ernaast en selecteert u vervolgens Unpair (Ontkoppelen) of Forget (Vergeten). Schakel de Total PA Supreme uit en weer in en probeer opnieuw te koppelen zodra deze opnieuw verschijnt in uw lijst met beschikbare apparaten.
Opmerking: Als de Total PA Supreme recentelijk is gekoppeld aan een ander audioapparaat dat zich nog steeds binnen bereik bevindt, moet u dit proces mogelijk herhalen met dat audioapparaat om de verbinding volledig te verbreken.

Technische specificaties

Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

* Het Bluetooth-bereik wordt beïnvloed door muren, obstakels en beweging. Voor optimale prestaties plaatst u het product in het midden van de kamer, zodat het niet wordt gehinderd door muren, meubels, enz.

Handelsmerken en licenties

ION Audio is een handelsmerk van ION Audio, LLC, geregistreerd in de VS en andere landen.
App Store is een handelsmerk van Apple Inc., geregistreerd in de VS en andere landen.
Android en Google Play zijn geregistreerde handelsmerken van Google Inc.
Het Bluetooth-woordmerk en de logo's zijn eigendom van Bluetooth SIG, Inc. en elk gebruik van dergelijke merken door ION Audio is onder licentie.
Alle andere productnamen, bedrijfsnamen, handelsmerken of handelsnamen zijn van hun respectieve eigenaars.
