ION Pathfinder Charger Snelstartgids

Inhoud van de doos

Pathfinder Charger
Microfoon en kabel
1/8" (3,5 mm) stereo aux-kabel
Stroom-/oplaadkabel
Snelstartgids
Handleiding Veiligheid & Garantie

Ondersteuning

Voor de meest recente informatie over dit product (documentatie, technische specificaties, systeemvereisten, compatibiliteitsinformatie, enz.) en productregistratie, gaat u naar ionaudio.com.

Voor extra productondersteuning gaat u naar ionaudio.com/support.

Oplaadbare batterijen

Oplaadbare loodzuuraccu's zijn van hetzelfde type als die in auto's worden gebruikt. Net als bij uw autobatterij heeft de manier waarop u deze batterij gebruikt een aanzienlijke invloed op de levensduur. Bij correct gebruik en behandeling kan een loodzuuraccu jaren meegaan. Hier zijn enkele aanbevelingen om de langste levensduur van de interne batterij te krijgen.

Algemeen gebruik
Laad de batterij volledig op voordat u deze gebruikt.
Laad de batterij na elk gebruik volledig op.

Opslag
Voor de beste productlevensduur, niet opslaan bij extreem hete (meer dan 90 °F/32 °C) of extreem koude (minder dan 32 °F/0 °C) temperaturen.
Het is acceptabel om uw geluidssysteem aangesloten te laten. Dit zal de batterij niet overladen.
Als u het batterijniveau laag laat en het 6 maanden lang niet oplaadt, kan het permanent capaciteit verliezen.

Reparatie
Als de batterij niet oplaadt, controleer dan uw zekering in de buurt van de stroomkabelingang. Als uw zekering intact is en deze nog steeds niet oplaadt, neem dan contact op met ION Audio op ionaudio.com.

Verwijdering
Breng het apparaat naar een recyclingcentrum of voer het af in overeenstemming met de plaatselijke verordeningen.

Gebruik en onderhoud buitenshuis

Hoewel Pathfinder Charger waterbestendig is en bestand is tegen opspattend water, dient u de onderstaande tips te lezen om de beste prestaties van Pathfinder Charger te krijgen:

• Pathfinder Charger mag alleen buitenshuis worden gebruikt met stopcontacten of verlengsnoeren die geschikt zijn voor gebruik buitenshuis.
• Breng Pathfinder Charger tijdens extreem weer naar binnen.
• Plaats Pathfinder Charger niet in stilstaand water.
• Sluit de stroomkabel niet aan op Pathfinder Charger in een natte omgeving. Zorg ervoor dat de stroomingang, de stroomkabel en het stopcontact volledig droog zijn voordat u verbindingen maakt.
•
  Bewaar alle niet-waterbestendige apparaten (telefoons, muziekspelers, enz.) op een droge plaats waar ze niet worden aangetast door water en geen risico op elektrische schokken veroorzaken. Plaats geen apparaten in de meegeleverde opbergtas, aangezien deze niet waterbestendig is.

Snelle installatie

1. Zorg ervoor dat alle items die in de Inhoud van de doos staan, in de doos zijn inbegrepen.
2. Lees de Handleiding Veiligheid & Garantie voordat u het product gebruikt.
3. Zorg ervoor dat de batterij volledig is opgeladen voor het eerste gebruik voor een maximale batterijduur.
4. Bestudeer het Aansluitschema.
5. Zorg ervoor dat de Master Volume (Hoofdvolume) op Pathfinder Charger op nul staat.
6. Sluit uw apparaten aan.
7. Zet het volume op een comfortabel niveau.
8. Zet de Master Volume (Hoofdvolume) terug op nul wanneer u klaar bent met het gebruik van Pathfinder Charger.

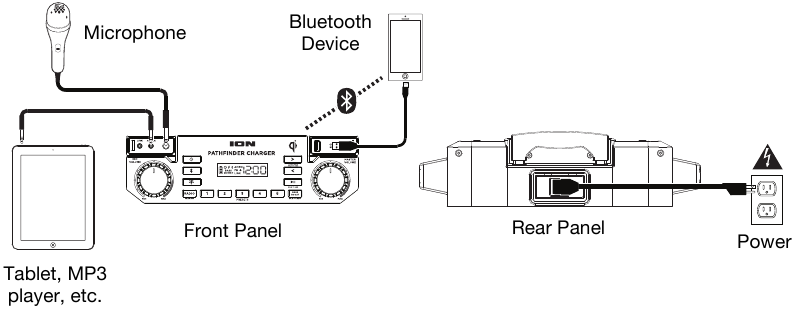

Aansluitschema

Items die niet worden vermeld onder Introductie > Inhoud van de doos worden afzonderlijk verkocht.

Kenmerken

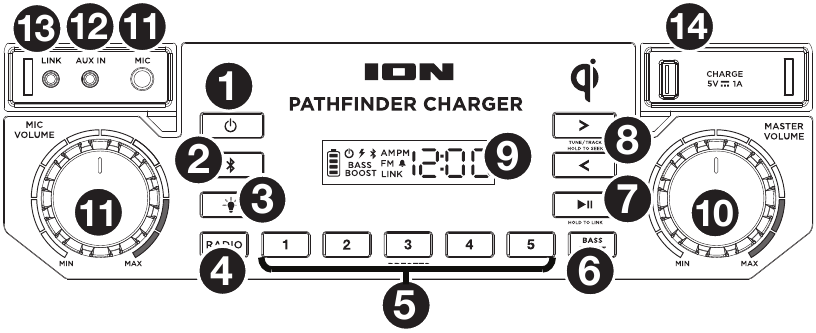

Voorpaneel

1. Power Button (Aan/uit-knop): Zet Pathfinder Charger aan of uit. Houd er rekening mee dat, terwijl Pathfinder Charger is aangesloten op een stroombron, deze niet hoeft te worden ingeschakeld om de batterij op te laden. Wanneer de stroom is ingeschakeld, toont het display de stroomindicator.
   Opmerking: als het apparaat wordt uitgeschakeld voordat het alarm-/klokmenu wordt verlaten, worden de instellingen mogelijk niet opgeslagen.
2. Bluetooth Button (Bluetooth-knop): Druk op de Bluetooth-knop en laat deze los om te koppelen met een Bluetooth-apparaat. Druk op de Bluetooth-knop en laat deze los om de verbinding met een gekoppeld Bluetooth-apparaat te verbreken. Druk tweemaal op deze knop om de spraakaanwijzingen uit te schakelen (of in te schakelen).
3. Light Mode Button (Lichtmodusknop): Druk op deze knop om te selecteren hoe de lampjes op het voorpaneel functioneren:

• Color Cycle (Kleurcyclus): De lichten gloeien langzaam en lopen door de kleuren. Houd de Light Mode (Lichtmodus) knop ingedrukt om de lampjes op één kleur te bevriezen.
• Beat Sync (Beatsynchronisatie): De lichten reageren op de beat van de muziek.
• Off (Uit): De lichten gaan uit. Dit is de standaardmodus wanneer Pathfinder Charger voor het eerst wordt ingeschakeld.

4. Radio Selector (Radioknop): Deze knop zet de radio op FM, AM of schakelt de radio uit.
5. AM/FM Presets (AM/FM Voorkeurzenders): Sla een favoriet radiostation op en stem snel af op een vooraf ingesteld radiostation. Er zijn 5 numerieke posities om AM-bandvoorkeurzenders op te slaan en 5 numerieke posities om FM-bandvoorkeurzenders op te slaan. Een voorkeurzender toevoegen:
   1. Selecteer de FM- of AM-band en gebruik vervolgens de Tune/Track (Afstemmen/Track) knoppen om het gewenste radiostation te selecteren.
   2. Houd een numerieke voorkeurzenderknop ingedrukt om het huidige station aan dat voorkeurzendernummer toe te wijzen. Het display toont "SAV" om aan te geven dat het station is opgeslagen. Om een toegevoegde voorkeurzender te gebruiken, drukt u één keer lichtjes op een voorkeurzendernummer om naar het opgeslagen radiostation te gaan.
6. Bass Boost (Basversterking): Druk op deze knop om de algehele basfrequentierespons te verbeteren. Houd de Bass Boost (Basversterking) knop ingedrukt om de "Menu"-modus te openen.
   Opmerking: als het apparaat wordt uitgeschakeld voordat het alarm-/klokmenu wordt verlaten, worden de instellingen mogelijk niet opgeslagen.
   Het "Menu" wordt gebruikt om het volgende in te stellen:

• Clock On/Off (Klok aan/uit): Het display toont "CLO". Gebruik vervolgens de pijltjestoetsen om de klok in en uit te schakelen. Het display toont "ON" (Aan) of "OFF" (Uit). Druk op de Play/Pause (Afspelen/Pauze) knop om te selecteren.
• Clock Set (Klok instellen): De klok begint te knipperen 12:00PM. Gebruik de pijltjesknoppen om AM of PM te selecteren. Druk op Play/Pause (Afspelen/Pauze) om de selectie te bevestigen. Vervolgens beginnen de uren te knipperen. Gebruik de pijltjesknoppen om het uur te selecteren. Druk op Play/Pause (Afspelen/Pauze) om te bevestigen. Minuten beginnen dan te knipperen. Gebruik de pijltjestoetsen om door de minuten te scrollen. Druk op de Play/Pause (Afspelen/Pauze) knop om te bevestigen.
• Alarm On/Off (Alarm aan/uit): Het display toont "ALA". Alarm staat standaard op "off" (uit). Gebruik de pijltjestoetsen om aan/uit te schakelen. Druk op Play/Pause (Afspelen/Pauze) om de selectie te bevestigen. Als het alarm is ingesteld op "on" (aan), verschijnt het belpictogram. Als het alarm is ingesteld op off (uit), verschijnt het belpictogram niet. Druk op een willekeurige knop om het alarm uit te schakelen. Het alarm wordt na 1 minuut automatisch uitgeschakeld.
• Alarm Set (Alarm instellen): Het display begint te knipperen 12:00PM. Gebruik de pijltjestoetsen om AM of PM te kiezen. Uren beginnen te knipperen. Gebruik de pijltjestoetsen om te selecteren en druk vervolgens op "play/pause" (afspelen/pauze) om te bevestigen. Minuten beginnen te knipperen. Gebruik de pijltjestoetsen om te selecteren. Druk op "play/pause" (afspelen/pauze) om te bevestigen.
  Opmerking: als het alarm is ingesteld op minder dan één minuut voor de huidige tijd, klinkt het alarm mogelijk pas 24 uur later.
• Voice Prompts On/Off (Spraakaanwijzingen aan/uit): Het display toont "VOI" (UOI). Gebruik de pijltjestoetsen om spraakaanwijzingen in en uit te schakelen. Druk op de Play/Pause (Afspelen/Pauze) knop om te bevestigen. Als de spraakaanwijzingen zijn uitgeschakeld, zegt de luidspreker "voice off" (stem uit). Als de spraakaanwijzingen zijn ingeschakeld, zegt de luidspreker "voice on" (stem aan).

7. Play/Pause/Link (Afspelen/Pauze/Link): Druk hierop om een nummer af te spelen of te pauzeren vanaf een aangesloten Bluetooth-apparaat. Houd deze knop ingedrukt om stereokoppeling met een andere Pathfinder Charger-luidspreker te starten. Druk tweemaal op deze knop om de link met een andere Pathfinder Charger-luidspreker te verbreken.
8. Tune/Track Buttons (Afstem-/Trackknoppen): Druk op deze knoppen om af te stemmen op een radiostation of om naar het vorige/volgende nummer op een via Bluetooth aangesloten apparaat te gaan. Om te "zoeken" (naar het volgende beschikbare station te springen), houdt u een van beide knoppen een paar seconden ingedrukt totdat het begint te zoeken naar een station. Het apparaat onthoudt het laatste station waarop het was en start op dat station wanneer het wordt uit- en weer ingeschakeld.
9. Display (Scherm): Geeft het huidige radiostation, de batterijstatus en de Bluetooth-status weer.

• Charging Indicator (Oplaadindicator): Wanneer de stroomkabel is aangesloten, laat de beweging van het bovenste batterijsegment zien dat de batterij wordt opgeladen. Wanneer de batterij volledig is opgeladen, zijn alle batterijsegmenten verlicht zonder te knipperen. Wanneer de stroomkabel is losgekoppeld, toont het batterijsegment het niveau van de batterij.
• Lightning Bolt Icon (Bliksemschichtpictogram): Het bliksemschichtpictogram licht op wanneer de IEC-stroomkabel is aangesloten op de netstroom.
• Bluetooth Icon (Bluetooth-pictogram): Het Bluetooth-pictogram is niet verlicht wanneer Pathfinder Charger voor het eerst wordt ingeschakeld (tenzij deze eerder met een apparaat was gekoppeld). Het Bluetooth-pictogram brandt continu wanneer een apparaat is gekoppeld aan Pathfinder Charger.
• Power Indicator (Stroomindicator): De stroomindicator brandt wanneer Pathfinder Charger is ingeschakeld. De stroomindicator brandt niet wanneer Pathfinder Charger is uitgeschakeld.

10. Master Volume Control (Hoofdvolumeregeling): Hiermee regelt u het hoofdvolume van de luidspreker, inclusief de microfooningang, de aux-ingang, de radio en de audio van een gekoppeld Bluetooth-apparaat.
11. Microphone Input with Volume Control (1/4") (Microfooningang met volumeregeling (1/4")): Deze mono-ingang accepteert een 1/4" (6,35 mm) ingang, zoals een microfoon, gitaar of ander muziekinstrument.
12. Auxiliary Input (Aux-ingang): Deze stereo 1/8" (3,5 mm) ingang kan worden gebruikt om een cd-speler, MP3-speler of andere audiobron aan te sluiten.
13. Speaker Link (Luidsprekerlink): Sluit twee of meer Pathfinder Chargers op elkaar aan met behulp van een 1/8" (3,5 mm) stereo aux-kabel van de Speaker Link (Luidsprekerlink) van de ene Pathfinder Charger op de Aux Input (Aux-ingang) van de tweede Pathfinder Charger. Er wordt een kabel van 2' (61 cm) meegeleverd, maar een langere kabel kan worden gekocht bij een lokale elektronicawinkel.
14. USB Charging Port (USB-oplaadpoort): Sluit hier de oplaadkabel van uw apparaat aan om het op te laden. USB-opladen werkt alleen wanneer de stroom van het apparaat is ingeschakeld.
15. Power Cable Input (Stroomkabelingang) (achterpaneel): Steek hier de meegeleverde stroomkabel in om het apparaat op te laden. Houd er rekening mee dat de Pathfinder Charger met de stroomkabel kan worden gebruikt terwijl deze tegelijkertijd de batterij oplaadt.


Bovenpaneel

1. Qi Wireless Charging (Qi draadloos opladen): Plaats uw Qi-compatibele smartphone hier om deze draadloos op te laden.
2. Qi Charging Indicator (Qi-oplaadindicator): Wanneer een Qi-compatibele smartphone op het landingsgedeelte op het bovenpaneel wordt geplaatst, gaat er een blauwe LED op het bovenpaneel branden en begint deze langzaam in en uit te faden om aan te geven dat de smartphone succesvol draadloos wordt opgeladen. Wanneer de smartphone 100% is opgeladen, gaat de LED uit.
3. NFC (near-field communication) (NFC (bijna-veldcommunicatie)): Nadat u op de Bluetooth-knop hebt gedrukt en deze hebt losgelaten, houdt u uw ondersteunde en ingeschakelde apparaat kort tegen het NFC-logo om het apparaat te koppelen.

Een Bluetooth-apparaat koppelen

1. Schakel uw Bluetooth-apparaat in.
2. Schakel Pathfinder Charger in. * Als u eerder verbinding hebt gemaakt met een ander Bluetooth-apparaat, maakt Pathfinder Charger opnieuw verbinding. Om de koppeling te verbreken als het Bluetooth-pictogram continu brandt, drukt u op de Bluetooth-knop en laat u deze los.
3. Druk op de Bluetooth-knop en laat deze los om te koppelen met een Bluetooth-apparaat.
4. Navigeer naar het instellingenscherm van uw Bluetooth-apparaat, zoek Pathfinder Charger en maak verbinding. *
   Opmerking: als uw Bluetooth-apparaat om een koppelingscode vraagt, voert u "0000" in.
5. Om de koppeling te verbreken terwijl het Bluetooth-pictogram continu brandt, drukt u op de Bluetooth-knop. *
6. Om verbinding te maken met een ander Bluetooth-apparaat, herhaalt u stap 3.

Opmerking: Het maximale bereik wordt bereikt bij gebruik van apparaten met Bluetooth 4.0 of hoger.

* Tip: Druk tweemaal op de Bluetooth (Bluetooth) knop om spraakaanwijzingen in of uit te schakelen.

Een Bluetooth-apparaat koppelen met behulp van NFC

NFC (near-field communication) (NFC (bijna-veldcommunicatie)) maakt gegevensuitwisseling van apparaten mogelijk, zoals koppelen, door ze zachtjes tegen elkaar te tikken. Raadpleeg de handleiding van uw apparaat om te zien of deze functie wordt ondersteund.

NFC gebruiken om te koppelen met Pathfinder Charger:

1. Om NFC te kunnen gebruiken, moet uw apparaat zijn ingeschakeld en ontgrendeld.
2. Ga naar het menu Instellingen van uw apparaat en controleer of NFC is Ingeschakeld (eenmalige stap).
3. Schakel Pathfinder Charger in.
4. Druk op de Bluetooth (Bluetooth) knop op Pathfinder Charger en laat deze los, waarna het Bluetooth-pictogram knippert (alleen nodig voor de eerste keer bij het koppelen van NFC met het apparaat).
5. Houd uw apparaat kort tegen het NFC-logo op het bovenpaneel van de Pathfinder Charger.
6. Volg de koppelingsinstructies die op uw telefoon verschijnen. Als een toegangscode vereist is, voert u "0000" in.
7. Om de koppeling ongedaan te maken, tikt u zachtjes met uw apparaat tegen het NFC-logo of verbreekt u de Bluetooth-verbinding via het Bluetooth-menu van uw apparaat.

Twee luidsprekers stereokoppelen

Om twee Pathfinder Chargers aan elkaar te koppelen voor stereogeluid:

1. Houd de Play/Pause/Link (Afspelen/Pauze/Link) knop ingedrukt om de Stereo Link-modus te openen. Zodra een link is tot stand gebracht, moet het woord LINK op het display verschijnen.
2. Selecteer welke eenheid de master (linkerkanaal) wordt door op de Bluetooth (Bluetooth) knop te drukken en deze los te laten.
3. Om de link tussen de twee luidsprekers te verbreken, drukt u tweemaal op de Play/Pause/Link (Afspelen/Pauze/Link) knop.

Probleemoplossing

Als het apparaat niet oplaadt: Zorg ervoor dat de stroomkabel correct is aangesloten op de stroomingang en het stopcontact.

Als het geluid vervormd is: Probeer de volumeregeling van uw geluidsbron, muziekinstrument of microfoon te verlagen. Probeer ook het algehele volume van Pathfinder Charger te verminderen met behulp van de Master Volume (Hoofdvolume) knop.

Als er te veel bas is: Probeer de toon- of EQ-regeling op uw geluidsbron aan te passen om het basniveau te verlagen. Hierdoor kunt u de muziek harder afspelen voordat clipping (vervorming) optreedt.

Als er een slechte AM-ontvangst is: Wanneer u een Bluetooth-apparaat hebt aangesloten, koppelt u uw Bluetooth-apparaat los om naar AM-radio te luisteren. Om de AM-ontvangst aan te passen, verplaatst u het hele apparaat.

Als er een hoog fluitend geluid is bij het gebruik van microfoons: Dit is waarschijnlijk feedback. Richt de microfoon weg van de luidspreker.

Als u de microfoon niet over het muziekvolume kunt horen: Zet het muziekvolume van uw bron lager.

Als u geen muziek van een flashstation kunt afspelen: De USB-poort is alleen voor het opladen van USB-apparaten.

Als u uw audioapparaat niet via Bluetooth met Pathfinder Charger kunt verbinden:

• Houd uw audioapparaat (bijv. smartphone of tablet) en Pathfinder Charger zo dicht mogelijk bij elkaar terwijl u verbinding probeert te maken. Zorg ervoor dat zowel het audioapparaat als Pathfinder Charger niet worden gehinderd door muren, meubels, enz.
• Reset de Bluetooth-verbinding op Pathfinder Charger om Pathfinder Charger los te koppelen van elk ander audioapparaat en start het zoekproces opnieuw. Als dit niet meteen werkt, schakelt u Pathfinder Charger uit en vervolgens weer in. Zie Een Bluetooth-apparaat koppelen voor meer informatie.
• Reset de Bluetooth-verbinding op uw audioapparaat door Bluetooth uit en weer in te schakelen. U kunt dit vinden onder het Bluetooth-menu in de Instellingen voor uw telefoon of ander audioapparaat.
  Als dit niet werkt en u eerder verbinding hebt gemaakt met Pathfinder Charger, zoekt u Pathfinder Charger in de lijst met beschikbare of eerder verbonden apparaten in het Bluetooth-menu van uw audioapparaat, tikt u op het "tandwiel"- of "i"-pictogram ernaast en selecteert u vervolgens Koppeling ongedaan maken of Vergeten. Schakel Pathfinder Charger uit en weer in en probeer opnieuw te koppelen zodra het opnieuw in uw lijst met beschikbare apparaten verschijnt.
  Opmerking: Als Pathfinder Charger onlangs is gekoppeld aan een ander audioapparaat dat zich nog steeds binnen bereik bevindt, moet u dit proces mogelijk herhalen met dat audioapparaat om de verbinding volledig te verbreken.
