INKBIRD ITC-308 Handleiding

Overzicht

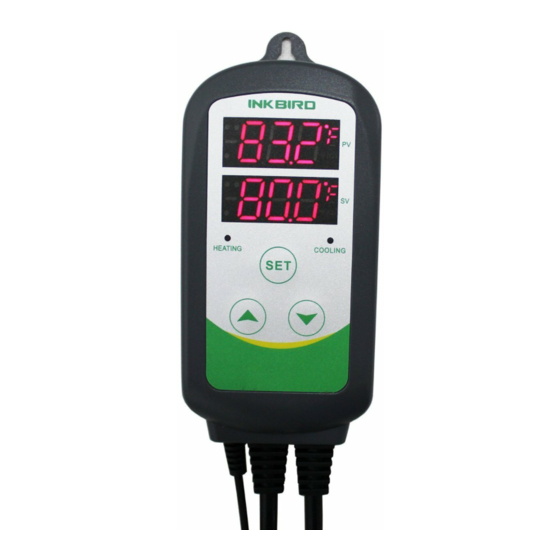

Wat is ITC-308?

ITC-308 is een eenvoudig te gebruiken, veilige en betrouwbare temperatuurregelaar met dubbele relaisuitgang. Het kan worden gebruikt als overtemperatuurbeveiliging en automatisch temperatuurregelsysteem voor diverse elektrische apparaten, zoals apparatuur voor thuisbrouwen, aquaria, het fokken van huisdieren, incubatie, BBQ, warmtematten voor zaailingen, oventemperatuurregeling, aardwarmteregeling, constante temperatuurcyclus van verwarmingspomp, cultuurfermentatie, het versnellen van kieming, elektrische radiator, elektrische oven, enz.

Dit product heeft een plug-n-play ontwerp met dubbel relais, waardoor het gemakkelijk kan worden aangesloten op koel- en verwarmingsapparatuur om een ideale temperatuurregeling te realiseren. Het is uitgerust met een dubbel LED-display en biedt weergaveopties in graden Celsius en Fahrenheit, waardoor een meer gehumaniseerde temperatuurregeling mogelijk is. Met een groot uitgangsvermogen van 1200W(110V) / 2200W(220V) is het geschikt voor de meeste toepassingen.

ITC-308 is ontworpen met compressorvertraging bescherming voor koeling, hoge en lage temperatuur alarm, en sensorfout alarm, wat de temperatuurregelaar veiliger en betrouwbaarder maakt. Functies zoals temperatuurkalibratie, afzonderlijk ingestelde differentiaal voor koeling en verwarming, maken een nauwkeurigere temperatuurregeling mogelijk.

Belangrijkste kenmerken

• Plug and play ontwerp, gemakkelijk te gebruiken;
• Dubbele relaisuitgang, kan tegelijkertijd worden aangesloten op koel- en verwarmingsapparatuur;
• Ondersteunt uitlezen met Celsius of Fahrenheit eenheid;
• Maximale uitgangsbelasting: 1200W(110V) / 2200W(220V);
• Dubbel display venster, kan tegelijkertijd de gemeten temperatuur en de ingestelde temperatuur weergeven;
• Temperatuur kalibratie;
• Compressorvertraging bescherming voor koelregeling;
• Hoge en lage temperatuur alarmen zijn beschikbaar;
• Overtemperatuur en sensorfout alarm;
• Verwarming/koeling differentiaal functie kan afzonderlijk worden ingesteld voor koeling en verwarming om de temperatuurregelaar te beschermen tegen gewelddadige veranderingen.

Specificatie

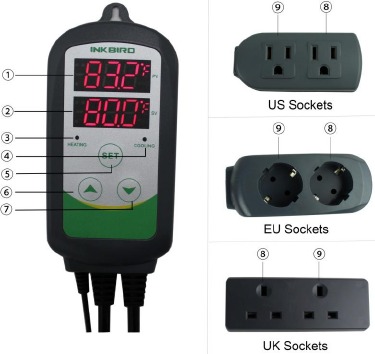

Uitleg Knoppen

1. PV: Process Value (Proceswaarde). In de werkmodus wordt de huidige temperatuur weergegeven; in de instelmodus wordt de menucode weergegeven.
2. SV: Setting Value (Instelwaarde). In de werkmodus wordt de ingestelde temperatuur weergegeven; in de instelmodus wordt de instelwaarde weergegeven.
3. Cooling indicator Lamp (Koel indicatorlamp): wanneer het lampje brandt, start de koeling; wanneer het lampje knippert, is de compressor in vertragingsbeveiliging.
4. Heating Indicator Lamp (Verwarmingsindicatorlamp): wanneer het lampje brandt, start de verwarming.
5. SET key (SET-knop): druk 3 seconden op de SET-knop (SET-knop) om het menu voor functie-instellingen te openen. Druk tijdens het instellen 3 seconden op de SET-knop (SET-knop) om de instellingen te verlaten en de wijzigingen op te slaan.
6. DECRESE key (VERLAGEN-knop): in de werkmodus drukt u op de VERLAGEN-knop (VERLAGEN-knop) om de CD-waarde op te vragen; in de instelmodus drukt u op de VERLAGEN-knop (VERLAGEN-knop) om de waarde te verlagen.
7. INCREASE key (VERHOGEN-knop): in de werkmodus drukt u op de VERHOGEN-knop (VERHOGEN-knop) om de HD-waarde op te vragen; in de instelmodus drukt u op de VERHOGEN-knop (VERHOGEN-knop) om de waarde te verhogen.
8. Heating Device Socket (Verwarmingsapparaat stopcontact): dit stopcontact is voor verwarmingsuitgang.
9. Cooling Device Socket (Koelapparaat stopcontact): dit stopcontact is voor koelingsuitgang.

Instructie Knopbediening

Instelpunt Opvragen

Wanneer de controller normaal werkt, kort op " " knop (knop) drukken om de verwarmingsdifferentiaal (HD) weer te geven; kort op "" knop (knop) drukken om de koeldifferentiaal (CD) weer te geven. Het scherm keert na 2 seconden terug naar de normale weergavemodus.

Parameters Instellen

Wanneer de controller normaal werkt, houd de "SET" knop (SET-knop) langer dan 3 seconden ingedrukt om de parameters instelmodus te openen. "SET" indicatorlampje gaat branden. PV-venster toont de eerste menucode "TS", terwijl SV-venster de bijbehorende instelwaarde toont. Druk op de "SET" knop (SET-knop) om naar het volgende menu te gaan en de bijbehorende menucode weer te geven, druk op de " " knop (knop) of " " knop (knop) om de huidige parameterwaarde in te stellen. Nadat de instelling is voltooid, drukt u op de "SET" knop (SET-knop) gedurende 3 seconden om de parameterwijziging op te slaan en terug te keren naar de normale temperatuurweergavemodus. Als er tijdens het instellen gedurende 10 seconden geen handeling wordt uitgevoerd, verlaat het systeem de instelmodus en keert het terug naar de normale temperatuurweergavemodus zonder de parameterwijziging op te slaan.

Installatie Stroomschema

Menu Instructie

Wanneer de temperatuur wordt weergegeven in Celsius

Wanneer de temperatuur wordt weergegeven in Fahrenheit

Temperatuurregelbereik Instellen (TS, HD, CD)

Wanneer de controller normaal werkt, geeft de LED de huidige gemeten temperatuur weer en identificeert en schakelt automatisch tussen de koel- en verwarmingswerkmodi. Wanneer de gemeten temperatuur PV ≥ TS (temperatuur instelwaarde) + CD (koel differentiaalwaarde), gaat het systeem in de koelstatus, gaat het koel indicatorlampje branden en begint het koelrelais te werken; wanneer het koel indicatorlampje knippert, betekent dit dat de koelapparatuur zich in de compressorvertraging beschermingsstatus bevindt. Wanneer de gemeten temperatuur PV≤TS (temperatuur instelwaarde), gaat het koel indicatorlampje uit en stopt het koelrelais met werken.

Wanneer de gemeten temperatuur PV≤TS (temperatuur instelwaarde)-HD (verwarmingsdifferentiaalwaarde), gaat het systeem in de verwarmingsstatus, gaat het verwarmingsindicatorlampje branden en begint het verwarmingsrelais te werken; wanneer de gemeten temperatuur PV≥ TS (temperatuur instelling), gaat het verwarmingsindicatorlampje uit en stopt het verwarmingsrelais met werken.

Stel bijvoorbeeld TS=25°C, CD=2°C en HD=3°C in, dan gaat het systeem in de koelstatus wanneer de gemeten temperatuur hoger of gelijk is aan 27°C(TS+CD); wanneer de temperatuur daalt tot 25°C(TS), stopt de koeling; wanneer de gemeten temperatuur lager of gelijk is aan 22°C(TS-HD), gaat het systeem in de verwarmingsstatus; wanneer de temperatuur stijgt tot 25°C(TS), stopt de verwarming.

Raadpleeg 5.3 voor het geval dat het tijdsinterval tussen twee koelingen kleiner is dan PT.

Alarm Hoge/Lage Limiet Instellen (AH, AL)

Wanneer de gemeten temperatuur hoger of gelijk is aan AH, wordt het hoge temperatuuralarm geactiveerd, de zoemer gaat af met de toon "bi-bi-Biii" totdat de temperatuur lager is dan AH of er op een willekeurige toets wordt gedrukt.

Wanneer de gemeten temperatuur lager of gelijk is aan AL, wordt het lage temperatuuralarm geactiveerd, de zoemer gaat af met de toon "bi-bi-Biii" totdat de temperatuur >AL is of er op een willekeurige toets wordt gedrukt.

Compressorvertraging (PT)

In de koelmodus, na het inschakelen, als de gemeten temperatuur hoger is dan de waarde van de insteltemperatuur (TS) plus de koel differentiaal (CD), start de apparatuur niet onmiddellijk met koelen, maar wacht gedurende een vertragingstijd. Wanneer het tijdsinterval tussen twee koelbewerkingen groter is dan de vooraf ingestelde vertraging, start de apparatuur onmiddellijk met koelen; wanneer het tijdsinterval tussen twee koelingen kleiner is dan de vooraf ingestelde vertraging, start de apparatuur pas met koelen als aan de vooraf ingestelde vertraging is voldaan. De vertragingstijd wordt berekend direct nadat de koeling is gestopt.

Temperatuur Kalibratie (CA)

Wanneer er een afwijking is tussen de gemeten temperatuur en de werkelijke temperatuur, gebruik dan de temperatuurkalibratiefunctie om de gemeten temperatuur en de werkelijke temperatuur uit te lijnen. De gecorrigeerde temperatuur is gelijk aan de temperatuur vóór de kalibratie plus de gecorrigeerde waarde (de gecorrigeerde waarde kan een positieve waarde, 0 of een negatieve waarde zijn).

Weergave in Fahrenheit of Celsius (CF)

Gebruikers kunnen de weergave met Fahrenheit of Celsius temperatuurwaarde selecteren op basis van hun eigen gewoonte. De standaardinstelling is weergave met Celsius temperatuurwaarde. Voor weergave met Fahrenheit temperatuurwaarde, stelt u de CF-waarde in op F. Let op: wanneer de CF-waarde wordt gewijzigd, worden alle instelwaarden teruggezet naar de fabrieksinstellingen.

Foutbeschrijving

Sensorfout Alarm

Wanneer de temperatuursensor kortgesloten is of een open lus heeft, activeert de controller de sensorfoutmodus en annuleert alle acties. De zoemer gaat af, de LED geeft ER weer. Het zoemeralarm kan worden uitgeschakeld door op een willekeurige toets te drukken. Nadat de fouten zijn opgelost, keert het systeem terug naar de normale werkmodus.

Overtemperatuur Alarm

Wanneer de gemeten temperatuur het meetbereik overschrijdt (lager dan -50°C /-58°F of hoger dan 99°C/210°F), activeert de controller de overtemperatuuralarmmodus en annuleert alle acties. De zoemer gaat af, de LED geeft HL weer. Het zoemeralarm kan worden uitgeschakeld door op een willekeurige toets te drukken. Wanneer de temperatuur terugkeert naar het meetbereik, keert het systeem terug naar de normale werkstatus.

Technische Ondersteuning en Garantie

Technische Ondersteuning

Als u problemen ondervindt bij het installeren of gebruiken van deze thermostaat, dient u de handleiding zorgvuldig en grondig door te lezen. Als u hulp nodig heeft, kunt u ons schrijven op cs@ink-bird.com. We zullen uw e-mails binnen 24 uur beantwoorden van maandag tot en met zaterdag. U kunt ook onze website www.ink-bird.com bezoeken om de antwoorden op de meest voorkomende technische vragen te vinden.

Garantie

INKBIRD TECH. C.L. garandeert deze thermostaat gedurende één jaar vanaf de aankoopdatum bij normaal gebruik door de oorspronkelijke koper (niet overdraagbaar), tegen defecten veroorzaakt door INKBIRD's vakmanschap of materialen. Deze garantie is beperkt tot de reparatie of vervanging, naar INKBIRD's goeddunken, van de gehele of een deel van de thermostaat. De originele aankoopbon is vereist voor garantiedoeleinden. INKBIRD is niet verantwoordelijk voor letsel, schade aan eigendommen of andere gevolgschade of schade aan derden die direct voortvloeit uit een feitelijke of vermeende zaak van vakmanschap van het product. Er zijn geen verklaringen, garanties of voorwaarden, expliciet of impliciet, wettelijk of anderszins, anders dan hierin opgenomen in de wet op de verkoop van goederen of enige andere wet.

Neem Contact Met Ons Op

Zakelijk Contact: sales@ink-bird.com
Technische Ondersteuning: cs@ink-bird.com
Kantooruren: 09:00-18:00(GMT+8) van maandag tot en met vrijdag
URL: www.ink-bird.com

Copyright

Copyright^© 2016 Inkbird Tech. Co., Ltd. Alle rechten voorbehouden. Geen enkel deel van dit document mag worden gereproduceerd zonder voorafgaande schriftelijke toestemming.

Disclaimer

Inkbird heeft alles in het werk gesteld om ervoor te zorgen dat de informatie in dit document correct en volledig is; de inhoud van dit document kan echter zonder voorafgaande kennisgeving worden herzien. Neem contact op met Inkbird om er zeker van te zijn dat u de nieuwste versie van dit document hebt.

Inkbird Tech. Co., Ltd.
