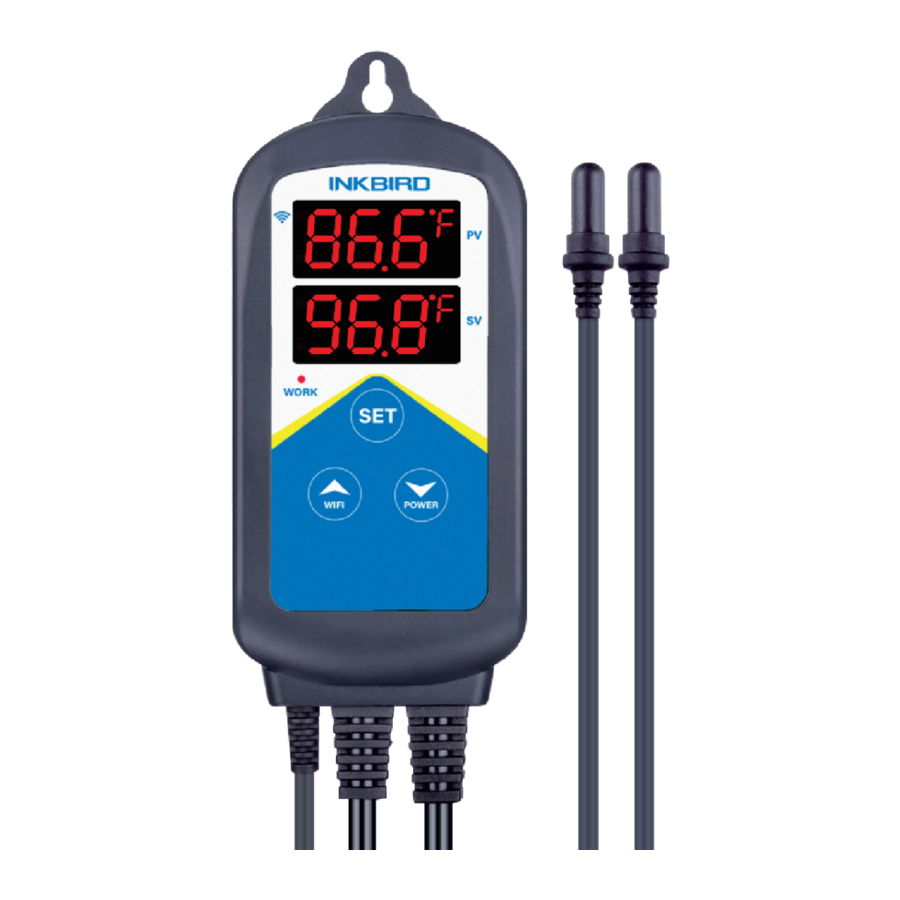

INKBIRD ITC-306A handleiding

Inhoud

1 Productkenmerken
2 Technische parameters
3 Bedieningspaneel
4 INKBIRD APP Instelling
- 4.1 Download de APP
- 4.2 Koppelen met uw telefoon
5 Beschrijving van de controlerende functie
6 Abnormale situatie
- 6.1 Abnormale temperatuur
- 6.2 Sonde abnormaal
7 APP V&A
8 Technische ondersteuning
9 Gids voor probleemoplossing
10 Referenties
11 Download handleiding
12 In andere talen

Bewaar deze handleiding goed voor naslag. U kunt ook de QR-code scannen om onze officiële website te bezoeken voor video's over productgebruik. Neem bij gebruiksproblemen gerust contact met ons op via support@inkbird.com.

HOUD KINDEREN UIT DE BUURT
OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN, ALLEEN BINNEN GEBRUIKEN
RISICO OP ELEKTRISCHE SCHOKKEN. STEEK DEZE NIET IN EEN ANDERE VERPLAATSBARE STROOMVERDELER OF EEN VERLENGKABEL
ALLEEN GEBRUIKEN OP EEN DROGE PLAATS

Productkenmerken

Plug and play, gemakkelijk te gebruiken
Dubbel relaisbesturing, één voor besturingsuitgang, de andere voor abnormale beveiliging
Ondersteuning voor Celsius- en Fahrenheit-weergave
Dubbel displayvenster voor gelijktijdige weergave van gemeten temperatuur en stopverwarmingstemperatuur
Dubbele temperatuurprobes om de nauwkeurigheid van de watertemperatuur te garanderen
Temperatuurkalibratie
Alarm voor hoge en lage temperatuur
Alarm voor afwijkende probe
Alarm voor continue verwarmingstijd

Technische parameters

Spanning: 100~240Vac 50/60Hz
Stroom: 10A Max
Wattage: 1200W(120Vac), 2200W(220Vac)
Type temperatuurprobe:
Temperatuurregelbereik: 0.0C~45.0C/32.0F~113F
Temperatuurmeetbereik: -40.0C~100C/40.0F~212F
Nauwkeurigheid temperatuurweergave: 0.1C/F (<100C1/F), 1C/F (>=100C/F)
Nauwkeurigheid temperatuurmeting:
Weergave-eenheid: Celsius C of Fahrenheit F
Omgevingstemperatuur: -20C~40C/-4.0F~104F
Opslagomgeving:
Temperatuur: 0C~60C/32F~140F;
Vochtigheid: 20~80%RH (niet-bevroren of condensatietoestand)
Garantie: Controller 2 jaar, probe 1 jaar

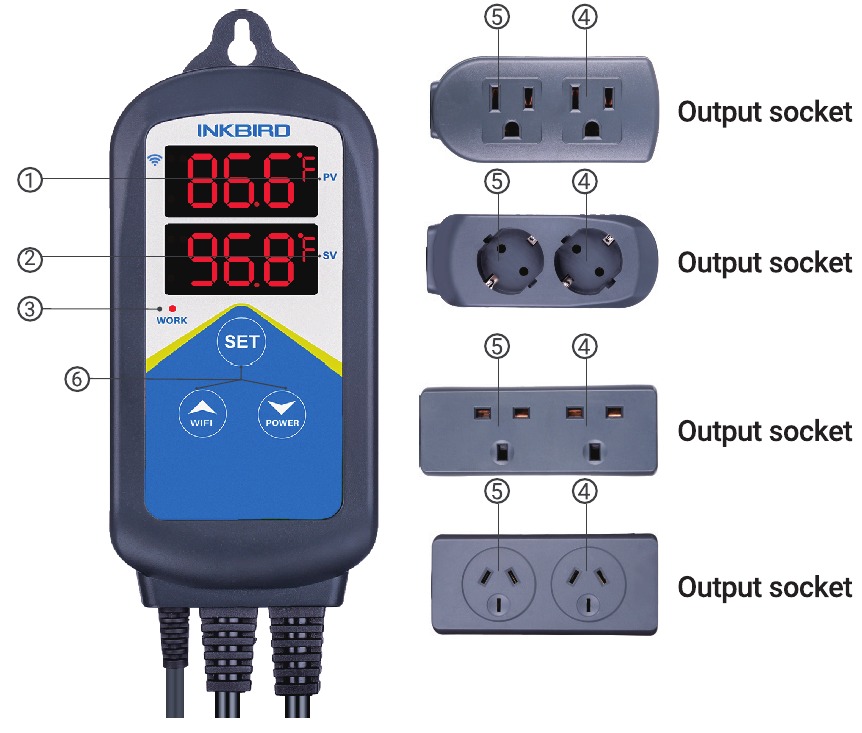

Bedieningspaneel

PV: In de normale modus wordt de huidige temperatuur weergegeven; in de instellingsmodus wordt de menucode weergegeven
SV: In de normale modus wordt de temperatuurwaarde weergegeven wanneer de verwarming wordt gestopt; in de instellingsmodus wordt de menu-instelling weergegeven.
Rode indicator: AAN - verwarmingsuitgang is ingeschakeld; UIT - verwarmingsuitgang is uitgeschakeld.
& 5. Uitgangsstekker

Instelknop (SET), verhoogknop (), verlaagknop ()

Raadpleeg de knopbeschrijving voor meer details.

INKBIRD APP Instelling

Zoek op het trefwoord "INKBIRD" in de Appstore of Google Play, of scan de volgende QR-code om de APP te downloaden en te installeren.

Scan QR-code om de INKBIRD APP te downloaden

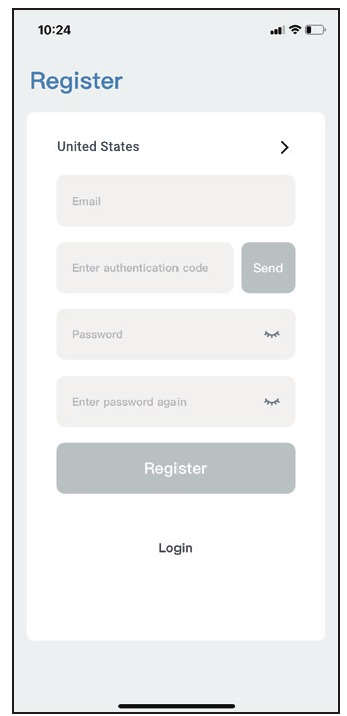

Koppelen met uw telefoon

Open de app, u wordt gevraagd om uw account op de APP te registreren of in te loggen. Selecteer het land en voer uw e-mailadres in om de registratie te voltooien. Druk vervolgens op de knop "Add Home" (Thuis toevoegen) om uw thuis te creëren.
Tik op "+" of "add device" (apparaat toevoegen) op de startpagina van de APP om het apparaat toe te voegen
Als de controller zich in de normale werkstand bevindt, kunt u 2 seconden lang op drukken om de WIFI te resetten. Deze gaat standaard naar de Smartconfig-configuratietoestand. U kunt kort op drukken om de Smartconfig-configuratietoestand en de AP-modus te schakelen. Als u de WIFI-toestand wijzigt, duurt het ongeveer 5 seconden voordat het bijbehorende LED-symbool en de toestand worden weergegeven, vanwege de gegevensverwerking van de WIFI-module.

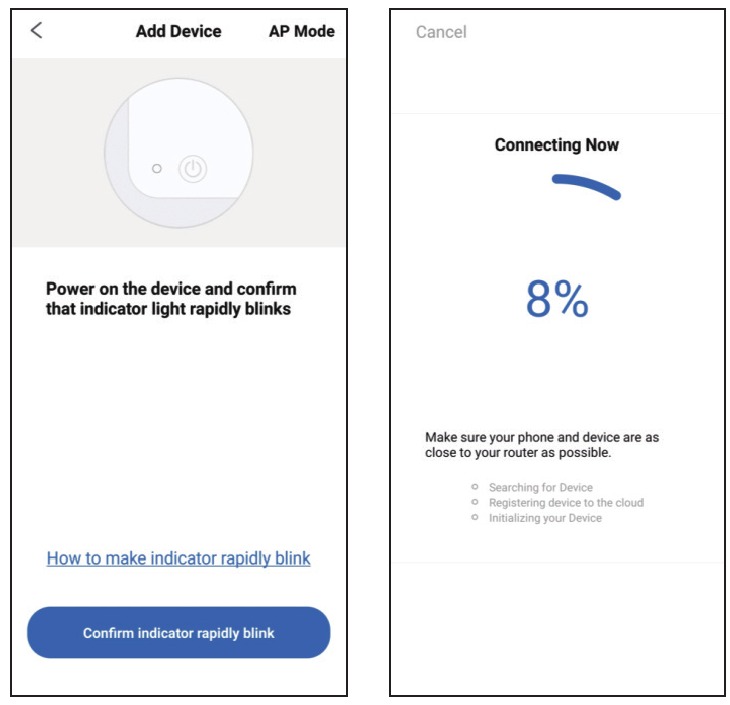

Apparaat toevoegen in snelle verbinding:

Steek het apparaat in het stopcontact en zorg ervoor dat het apparaat zich in de Smartconfig bevindt.
Configuratietoestand (het LED-symbool knippert, interval knippert 250 ms).
Klik op "Confirm indicator rapidly blink" (Bevestig dat de indicator snel knippert) en selecteer vervolgens het Wi-Fi-netwerk, voer het Wi-Fi-wachtwoord in en klik op "confirm" (bevestigen) om het verbindingsproces te starten.
Het apparaat ondersteunt alleen 2.4GHz Wi-Fi-router.

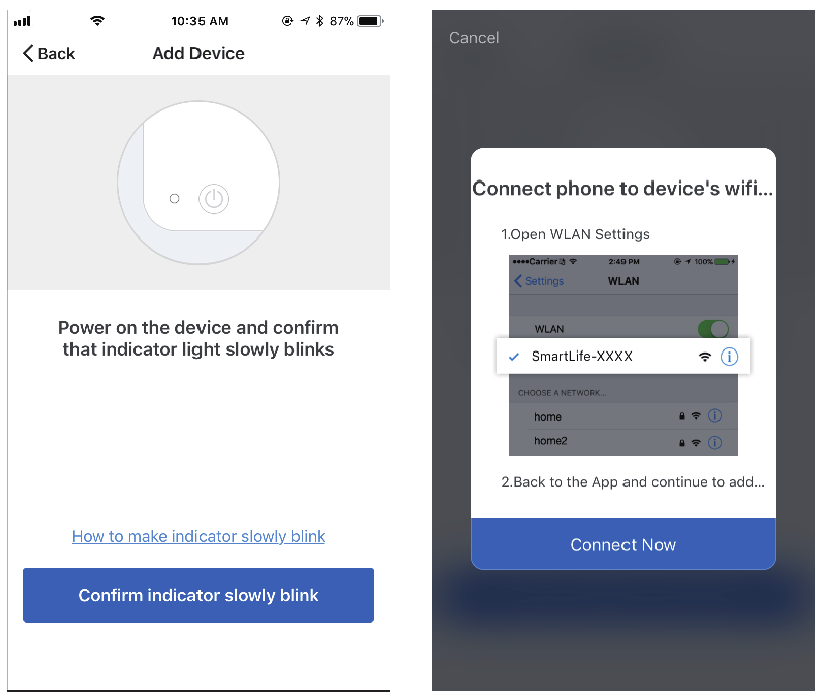

Apparaat toevoegen in AP-modus:

Steek het apparaat in het stopcontact en zorg ervoor dat het apparaat zich in de AP-configuratietoestand bevindt (het LED-symbool knippert langzaam, interval knippert 1500 ms).
Klik op "Confirm indicator slowly blink" (Bevestig dat de indicator langzaam knippert) en selecteer vervolgens het Wi-Fi-netwerk, voer het Wi-Fi-wachtwoord in en klik op "confirm" (bevestigen) om het verbindingsproces te starten.
Druk op "Connect now" (Nu verbinden) en het gaat naar uw WLAN-instelling in uw smartphone, selecteer "SmartLife-XXXX" om rechtstreeks verbinding te maken met de router zonder een wachtwoord in te voeren.
Ga terug naar de app om de automatische verbindingsinterface te openen.

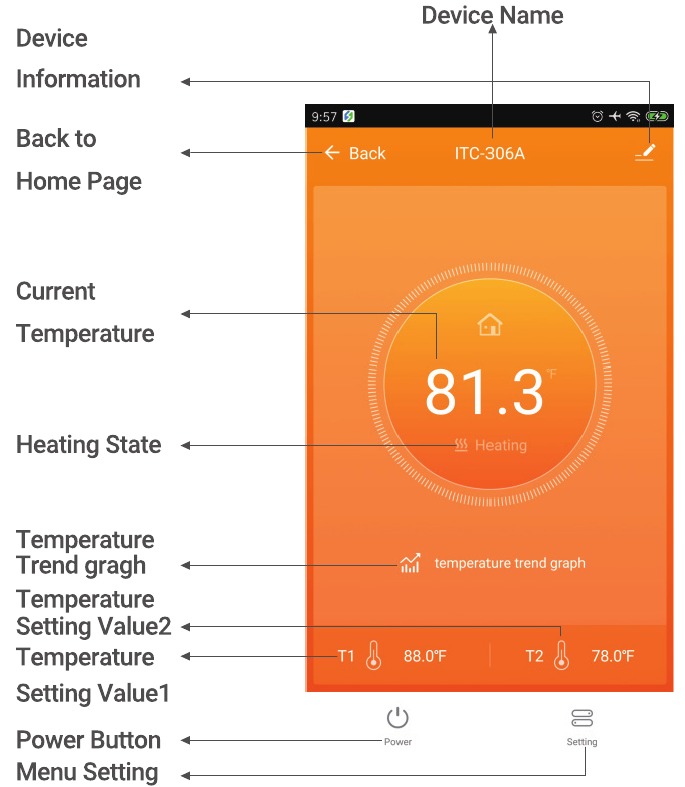

Klik op "Done" (Klaar) nadat het apparaat succesvol is toegevoegd en ga naar de interface voor het bedienen van het apparaat.

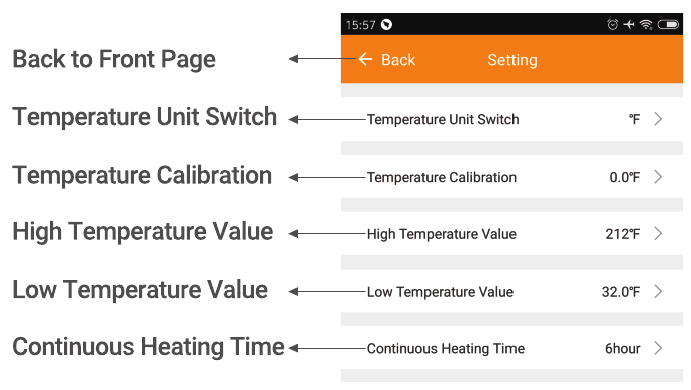

In de temperatuurregelmodus kan de gebruiker de regelfunctie instellen via de APP.

Beschrijving van de controlerende functie

Knopbeschrijving

Terugzetten naar fabrieksinstellingen

Houd de verlaagknop ingedrukt om in te schakelen, de zoemer piept één keer, dat alle parameters worden teruggezet naar de fabrieksinstellingen.

Aanknop

Druk in ieder geval 2 seconden op om uit te schakelen, er is geen uitvoer. Na het uitschakelen, kort indrukken om in te schakelen. In de ingeschakelde toestand, kort indrukken om de stroom van het stopcontact in of te pauzeren. In de gepauzeerde toestand toont PV de huidige temperatuur, SV toont "P", er is geen uitvoer.

Snel de temperatuurregelmodus instellen

Tik op de knop "SET" (SET) om de temperatuurregelmodus voor snel instellen te openen, SV toont de temperatuurinstelwaarde1 en knippert. Druk op dit moment op of om de instelwaarde te verhogen of te verlagen. Houd de knop of lang ingedrukt om de instelwaarde snel te verhogen of te verlagen. Druk vervolgens nogmaals op de SET (SET)-knop, SV geeft de temperatuurinstelwaarde2 weer en knippert. Druk op dit moment op of om de instelwaarde te verhogen of te verlagen. Houd de knop of lang ingedrukt om de instelwaarde snel te verhogen of te verlagen, druk nogmaals op de SET (SET)-knop om te bevestigen en af te sluiten. Als er geen bewerking is, wordt deze na 10 seconden automatisch afgesloten en wordt de ingestelde waarde opgeslagen.

Knopfunctie in de instelmodus

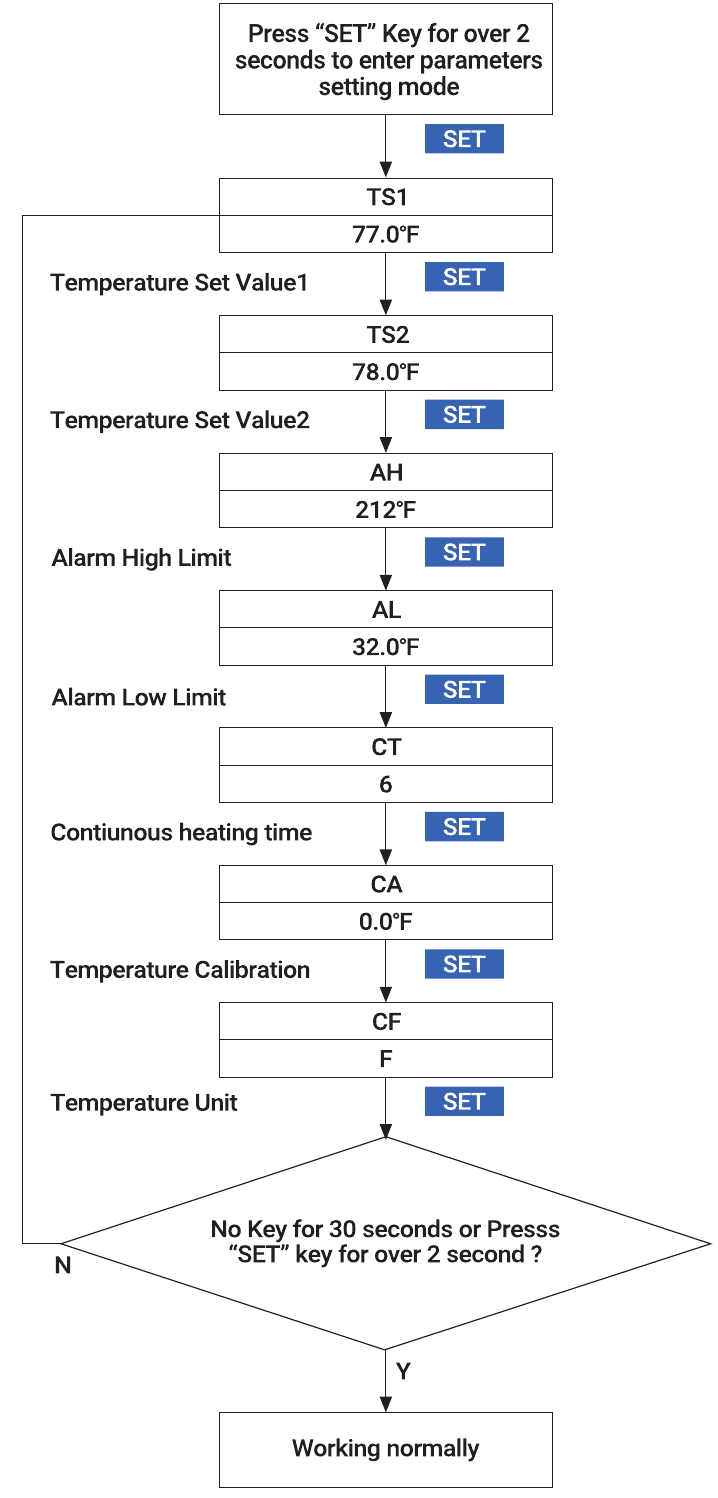

Wanneer de controller normaal werkt, houdt u de SET (SET)-knop 2 seconden ingedrukt om de instelmodus te openen. PV toont de code TS1 en SV toont de bijbehorende instelwaarde. Druk op de SET (SET)-knop om door het menu te scrollen en de parameters van het vorige menu-item op te slaan, of druk op de knop of om de huidige instelwaarde te wijzigen. Als er binnen 30 seconden geen knop wordt bediend of als u de SET (SET)-knop in de instelstatus 2 seconden lang indrukt, wordt de instelling afgesloten en opgeslagen en keert u terug naar de normale werkmodus.

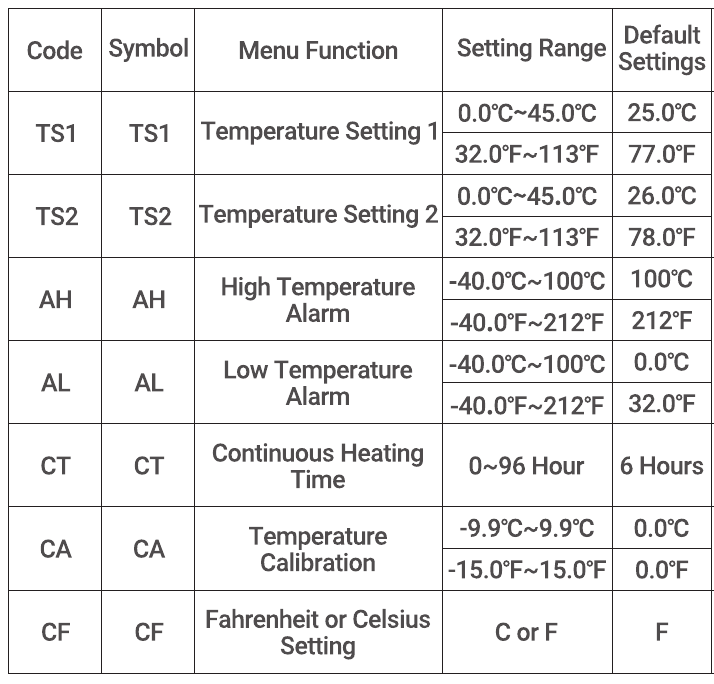

Instellingen wijzigen

Beschrijving van de controlefunctie

Wanneer de controller normaal werkt, selecteert de controller automatisch de kleinere temperatuurwaarde van de twee instellingen TS1 en TS2 om de verwarming te starten en stopt de verwarming wanneer de temperatuur de grotere bereikt (de minimale absolute waarde van TS1 en TS2 is 0,3C of 0,5F), PV toont de huidige temperatuurmeetwaarde en de SV toont de temperatuur waarop de verwarming stopt.

Hoge/lage temperatuur alarm (AH,AL)

Wanneer de gemeten temperatuur de ingestelde waarde van de hoge temperatuur AH, zal het alarm afgaan en de verwarmingsuitgang uitschakelen. Het scherm draait om "AH" en de huidige temperatuur weer te geven, de zoemer zal "bi-bi-Biii" klinken, totdat de temperatuur < AH, de zoemer wordt uitgeschakeld en terugkeert naar de normale weergave en bediening. Of druk op een willekeurige knop om alleen het zoemeralarm uit te schakelen.

Wanneer de gemeten temperatuur de ingestelde waarde van de lage temperatuur AL zal het alarm afgaan. Het scherm draait om "AL" en de huidige temperatuur weer te geven, de zoemer zal "bi-bi-Biii" klinken, totdat de temperatuur > AL wordt de zoemer uitgeschakeld en keert u terug naar de normale weergave en bediening. Of druk op een willekeurige knop om alleen het zoemeralarm uit te schakelen. Het hoge- en lage temperatuuralarm worden naar de mobiele APP gepusht en herinneren de klant eraan dat het product zich in de alarmstatus bevindt.

Continu verwarmingstijd alarm (CT)

Wanneer de gemeten temperatuur de startverwarmingstemperatuur, wordt de uitgangsregeling ingeschakeld. Als de continue verwarmingstijd arriveert, maar de gemeten temperatuur niet is gestegen tot de stopverwarmingstemperatuur, is de verwarming op dit moment abnormaal of de sonde abnormaal, en wordt de uitgang geforceerd uitgeschakeld. PV toont E5, de zoemer blijft rinkelen en de alarmstatus wordt naar de mobiele APP gepusht om de klant eraan te herinneren dat het product zich in een alarmstatus bevindt en op tijd moet worden gecontroleerd.

Wanneer CT = 0, betekent dit dat de continue verwarmingsalarmfunctie is geannuleerd.

Temperatuurcorrectie (CA)

Wanneer de gemeten temperatuur afwijkt van de standaardtemperatuur, kan de temperatuurkalibratiefunctie worden gebruikt om de gemeten waarde te kalibreren zodat deze overeenkomt met de standaardwaarde. De gekalibreerde temperatuur = de gemeten temperatuurwaarde + de kalibratiewaarde.

Fahrenheit- of Celsius-instelling (CF)

Ondersteuning voor het instellen van Fahrenheit of Celsius. De standaard temperatuureenheid is Fahrenheit. Als u de eenheid in Celsius wilt weergeven, stelt u de CF in op C en merkt u op dat wanneer de CF wordt gewijzigd, alle instelwaarden worden teruggezet naar de standaardinstelling en de zoemer één keer piept.

Abnormale situatie

Abnormale temperatuur

Het temperatuurverschil tussen de twee temperatuursondes is groter dan of gelijk aan 3C/5F

Sonde abnormaal

Of de sonde is niet goed aangesloten, of er is een kortsluiting binnenin of in de sonde.

Opmerking:
Wanneer het product abnormaal is, wordt de PV als volgt weergegeven:
Er. Beide sondes hebben tegelijkertijd problemen
El of E2: Temperatuursonde abnormaal
E4: Het temperatuurverschil tussen de twee temperatuursondes is groter dan of gelijk aan 3C/5.0F
E5: Continu verwarmingstijd alarm

APP V&A

Status	Mogelijke oorzaak	Voorlopige oplossing
Inloggen mislukt	Fout bij het invoeren van wachtwoord of account	Controleer het account en wachtwoord nogmaals
Inloggen mislukt	Netwerkserveronderhoud	Probeer het later opnieuw
Verbinding mislukt	Onjuiste stappen (sommige belangrijke stappen negeren)	Bevestig de juiste stappen en probeer het opnieuw
	WiFi-wachtwoord invoerfout	WiFi-wachtwoord in platte tekst invoeren
	Slecht netwerk	Probeer het later opnieuw of verander de netwerkomgeving
	Telefoonmodel en systeemversie	Verander naar een andere mobiele telefoon om het opnieuw te proberen
Gegevens kunnen niet worden geladen	Netwerkserveronderhoud	Probeer het later opnieuw
APP leeg scherm	App die op de achtergrond draait, neemt te veel geheugen in beslag	Wis de app die op de achtergrond draait
APP leeg scherm	Onvolledige installatie	Verwijder de Inkbird Pro App en installeer deze opnieuw

Technische ondersteuning

Als u problemen ondervindt bij het installeren of gebruiken van deze controller, lees dan zorgvuldig en grondig de handleiding door. Als u hulp nodig heeft, kunt u ons schrijven naar support@inkbird.com. We beantwoorden uw e-mails binnen 24 uur van maandag tot en met zaterdag. U kunt ook onze website www.inkbird.com bezoeken om de antwoorden op de veelgestelde technische vragen te vinden.

Gids voor probleemoplossing

Problemen	Oorzaken	Oplossingen
Kan geen verbinding maken met wifi.	Onjuiste telefooninstellingen. Onjuiste routerinstellingen. Onjuiste selectie van verbindingsmodus. Storing in het apparaat.	In de telefooninstellingen zijn alle machtigingen voor de INKBIRD-app ingeschakeld. De Bluetooth- en locatiefuncties van de telefoon zijn ingeschakeld. Zorg ervoor dat de router alleen een 2,4 GHz wifi-signaal kan verzenden en dat de mobiele telefoon verbonden blijft met de 2,4 GHz wifi die toegang heeft tot internet. Zorg ervoor dat de SSID van de 2,4 GHz wifi niet is verborgen. Het wachtwoord is niet leeg. Er is geen limiet aan het aantal verbonden apparaten met de router. Als u niet zeker weet of de bovengrens is bereikt, schakel dan 2-3 wifi-apparaten uit. Routerinstellingen zijn als volgt: Draadloos protocol: 802.11 b/g/n, maar kan niet alleen op 11n worden ingesteld; beveiligingsmodus: WPA/WPA2 Authenticatietype: AES DHCP-service inschakelen Geen VPN-service. Selecteer de juiste wifi-modus in de app. Als er veel wifi-producten in de buurt storen, schakel het apparaat dan over naar de langzame flitsmodus (AP) om verbinding te maken. Als het nog steeds niet werkt, neem dan contact op met de klantenservice.
De sonde leest onjuist	De sonde is geplaatst in een gebied met slechte temperatuurcirculatie. De sonde is beschadigd.	Pas de positie van de sonde aan. Als de sonde in vloeistoffen is gebruikt, droog deze dan met een föhn en test deze vervolgens op kamertemperatuur. Controleer of de sonde intact is. Als de afwijking klein is, gebruik dan de CA-functie (kalibratie) om te kalibreren.
Verwarmingsuitgang gaat niet aan	Onjuiste instellingen. Incompatibele verwarming. Storing in de uitgang.	Controleer of de instellingen correct zijn. Het vermogen van de verwarming ligt binnen het bereik van 100-240V, 10A. De verwarming kan automatisch worden ingeschakeld wanneer deze is aangesloten. De verwarming heeft geen ingebouwde temperatuurregeling, of de ingebouwde temperatuurregeling heeft geen invloed op de ITC-306T-WIFI-regeling. Er is geen probleem met 1&2, doe dan het volgende: Koppel de controller los. Houd de knop 'SET' (INSTELLEN) ingedrukt. Sluit de controller aan om in te schakelen en laat vervolgens de knop 'SET' (INSTELLEN) los. Druk snel op de knop '' (druk niet op de knop ''). De 'work' (werk)-indicator en de uitgang moeten worden geactiveerd. Als de verwarming nog steeds niet werkt, neem dan contact op met de klantenservice.
Verwarmingsuitgang gaat niet uit	Onjuiste instellingen. Het vermogen van de verwarming overschrijdt de limiet. Storing in de uitgang.	Controleer of de instellingen correct zijn. Het vermogen van de verwarming ligt binnen het bereik van 100-240V, 10A. Er is geen probleem met 1&2, doe dan het volgende: Koppel de controller los. Houd de knop 'SET' (INSTELLEN) ingedrukt. Sluit de controller aan om in te schakelen en laat vervolgens de knop 'SET' (INSTELLEN) los. Druk snel op de knop '' (druk niet op de knop ''). Als de verwarming nog steeds niet kan worden uitgeschakeld, neem dan contact op met de klantenservice.

Shenzhen Inkbird Technology Co.,Ltd.
support@inkbird.com

Afzender: Shenzhen Inkbird Technology Co., Ltd.
Kantooradres: Room 1803, Guowei Building, No.68 Guowei Road, Xianhu Community, Liantang, Luohu District, Shenzhen, China
Fabrikant: Shenzhen Inkbird Technology Co., Ltd.
Fabrieksadres: 6th Floor, Building 71 3, Pengji Liantang Industrial Area, No.2 Pengxing Road, Luohu District, Shenzhen, China

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download INKBIRD ITC-306A handleiding
