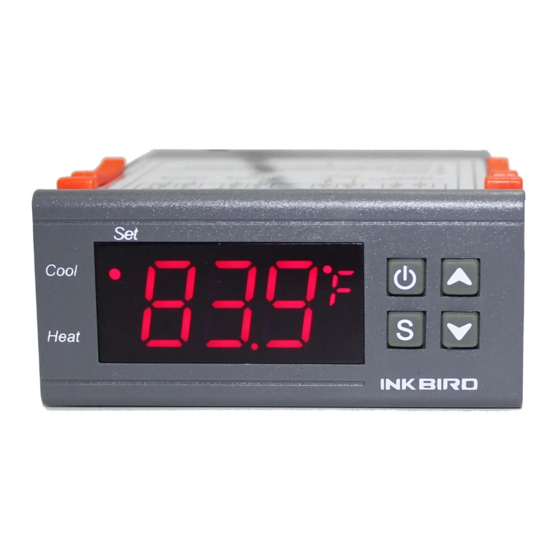

INKBIRD ITC-1000 Handleiding

AANSLUITING

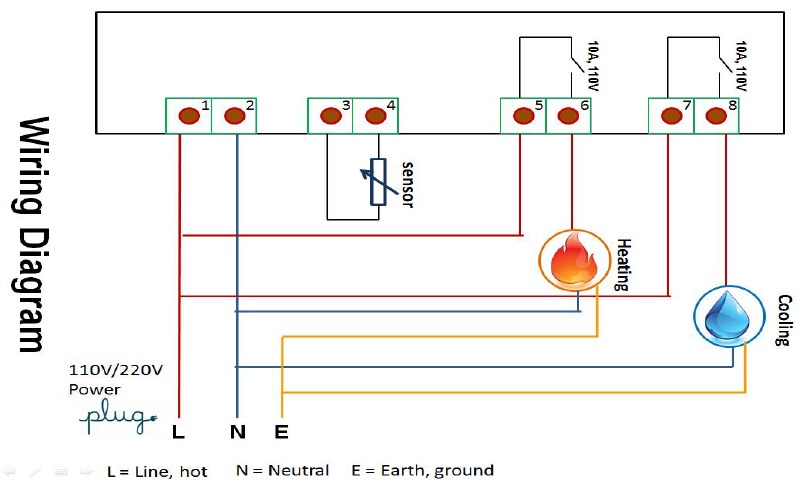

Aansluitschema

Vergeet niet om het verwarmings- en koelapparaat aan te sluiten op de voeding en een circuit te maken.

VOORBEELDEN

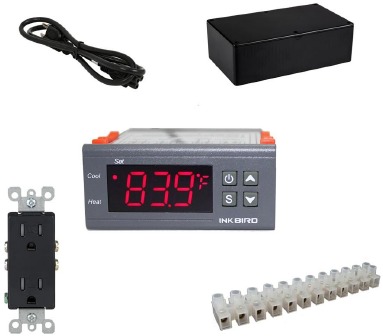

Gereedschap en materialen:

ITC-1000
ABS projectdoos
Stroomkabels en draden
Stopcontact
Kroonsteen

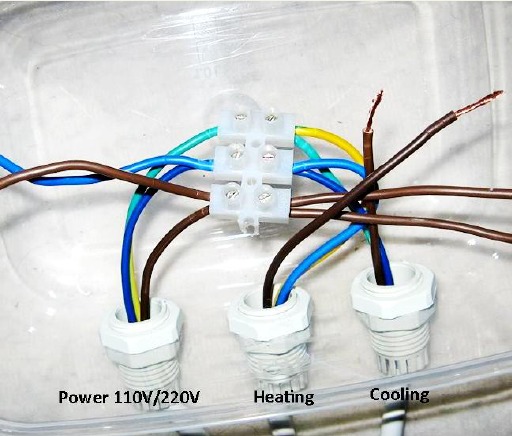

1. Bevestig draden aan de kroonsteen

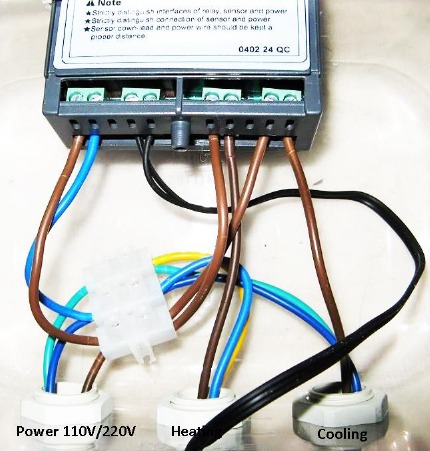

2. Aanpassen aan ITC-1000

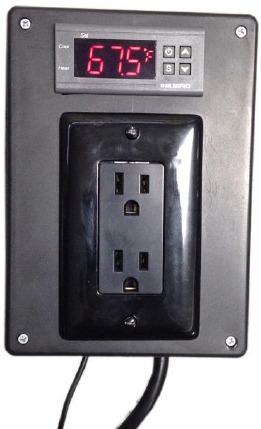

3. Voorbeeld van onze klant


INSTELLEN

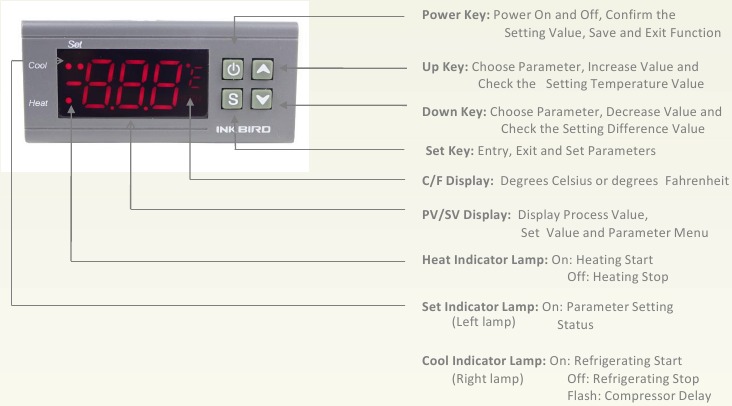

PANEEL INSTRUCTIE

Power Key: In- en uitschakelen (Power On and Off), Bevestig de instelwaarde, Functie Opslaan en afsluiten (Save and Exit Function)
Up Key: Parameter kiezen, Waarde verhogen en de insteltemperatuur controleren (Check the Setting Temperature Value)
Down Key: Parameter kiezen, Waarde verlagen en de verschilwaarde controleren (Check the Setting Difference Value)
Set Key: Ingang, afsluiten en parameters instellen (Entry, Exit and Set Parameters)
C/F Display: Graden Celsius of graden Fahrenheit
PV/SV Display: Proceswaarde weergeven, Waarde instellen en Parametermenu (Display Process Value, Set Value and Parameter Menu)
Heat Indicator Lamp: Aan: Verwarming Starten (Heating Start); Uit: Verwarming Stoppen (Heating Stop)
Set Indicator Lamp (Left lamp): Aan: Parameter instellen (Parameter Setting)
Cool Indicator Lamp (Right lamp): Aan: Koelen Starten (Refrigerating Start); Uit: Koelen Stoppen (Refrigerating Stop); Knipperen: Compressorvertraging (Compressor Delay)

BELANGRIJKSTE BEDIENING

Parameter controleren

Druk in de normale werkstatus één keer op de ""-toets om de insteltemperatuur weer te geven; druk één keer op de ""-toets om de verschilwaarde weer te geven.

Parameter instellen

• Houd in de normale werkstatus de "" langer dan 3 seconden ingedrukt om de instelmodus te openen. De indicatorlamp brandt en het scherm geeft de eerste menucode "TS" weer.
• Druk op de ""-toets of ""-toets om het menu-item omhoog of omlaag te verplaatsen en de menucode weer te geven.
• Druk op de ""-toets om de parameterinstelling van het huidige menu te openen. De parameterwaarde begint te knipperen.
• Druk op de ""-toets of ""-toets om de parameterwaarde van het huidige menu aan te passen.
• Druk na het instellen op de ""-toets om de parameterinstelling van het huidige menu te verlaten. De parameterwaarde stopt met knipperen. De gebruiker kan de andere functies instellen zoals bovenstaande stappen.
• Druk in elke status op de ""-toets om de gewijzigde parameterwaarde op te slaan en terug te keren naar de normale temperatuurwaarde.
• Als er binnen 10 seconden geen handeling plaatsvindt, wordt het menu automatisch verlaten en wordt teruggekeerd naar de normale temperatuurweergavestatus en wordt de parameter van deze wijziging niet opgeslagen.

GEBRUIKSAANWIJZING

• Houd in de normale werkstatus de ""-toets langer dan 3 seconden ingedrukt om de controller uit te schakelen; houd in de uitgeschakelde status de ""-toets langer dan 1 seconde ingedrukt om de controller in te schakelen.
• In de normale werkstatus geeft het scherm de huidige meetwaarde weer en schakelt de controller automatisch tussen de verwarmings- en koelmodus.
• Als de meettemperatuur ≥ ingestelde temperatuurwaarde + ingestelde verschilwaarde, start de controller met koelen, gaat de koelindicator branden en wordt het koelrelais aangesloten. Wanneer de koelindicator knippert, geeft dit aan dat het koelapparaat zich in de compressorvertragingsbeveiligingsstatus bevindt.
• Als de meettemperatuur ≤ ingestelde temperatuurwaarde, gaat de koelindicator uit en wordt het koelrelais losgekoppeld.
• Als de meettemperatuur ≤ ingestelde temperatuurwaarde - ingestelde verschilwaarde, start de controller met verwarmen, gaat de warmte-indicator branden en wordt het verwarmingsrelais aangesloten.
• Als de meettemperatuur ≥ ingestelde temperatuurwaarde, gaat de warmte-indicator uit en wordt het verwarmingsrelais losgekoppeld.

MENU INSTRUCTIE

Wanneer de ingestelde temperatuur in graden Celsius is

Wanneer de ingestelde temperatuur in graden Fahrenheit is

INSTELLEN

VOORBEELD

DOEL INSTELLEN

CF
Fahrenheit of Celsius instelling (Fahrenheit or Celsius Setting): F

TS + DS
Doeltemperatuur: 75 – 85°F

PT
Compressorvertraging (Compressor Delay): 2 minuten

CA
Temperatuurkalibratiewaarde (Temperature Calibration Value): 2°F

Fahrenheit of Celsius instelling (Fahrenheit or Celsius Setting): F

CF MODUS OPENEN

1. Houd de "" langer dan 3 seconden ingedrukt om de instelmodus te openen.
2. Druk eenmaal op de ""-toets en het scherm geeft de "CF"-code weer.

KIES F

1. Druk op de ""-toets om de CF-instelling te openen, gebruik de ""-toets of ""-toets, kies "F".

2. Druk op de ""-toets om te bevestigen en door te gaan met instellen.

Voorbeeld: Doeltemperatuur: 75 – 85 °F

Om een doeltemperatuur van 75-85 F te krijgen, moet u het volgende instellen:
TS (temperatuur instelwaarde (temperature set value))= 80
DS (verschil instelwaarde (difference set value)) = 5

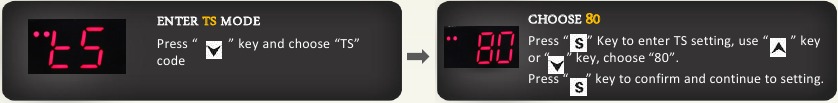

1. TS MODUS OPENEN
   Druk op de ""-toets en kies de "TS"-code.
2. KIES 80
   Druk op de ""-toets om de TS-instelling te openen, gebruik de ""-toets of ""-toets, kies "80". Druk op de ""-toets om te bevestigen en door te gaan met instellen.

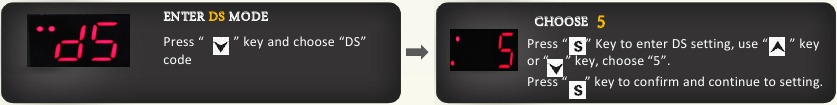

1. DS MODUS OPENEN
   Druk op de ""-toets en kies de "DS"-code.
2. KIES 5
   Druk op de ""-toets om de DS-instelling te openen, gebruik de ""-toets of ""-toets, kies "5". Druk op de ""-toets om te bevestigen en door te gaan met instellen.

Compressorvertraging (Compressor Delay): 2 minuten

PT MODUS OPENEN

Druk op de ""-toets om de "PT"-code te kiezen.

KIES 2

Druk eenmaal op de ""-toets om de PT-instelling te openen, gebruik de ""-toets of ""-toets, kies "2". Druk op de ""-toets om te bevestigen en door te gaan met instellen.

CA (Temperatuurkalibratiewaarde (Temperature Calibration Value))=2

CA MODUS OPENEN

Druk op de ""-toets en kies de "CA"-code.

KIES 2

Druk eenmaal op de ""-toets om de CA-instelling te openen, gebruik de ""-toets of ""-toets, kies "2". Druk op de ""-toets om te bevestigen en door te gaan met instellen.

Vergeet na het instellen niet op de ""-toets te drukken om de gewijzigde parameterwaarde op te slaan en terug te keren naar de normale temperatuurwaarde.

NEEM CONTACT OP

CONTACT MET ONS

OVER ONS

INKBIRD is een wereldwijd opererend merk voor domotica. Wij zijn gespecialiseerd in producten voor thermostaten en verlichtingsbedieningssystemen.

We zijn er trots op dat we begrijpen wat consumenten nodig hebben en hoe we aan hun vraag kunnen voldoen. Sinds 2010 heeft INKBIRD jaren van continue groei gekend dankzij miljoenen tevreden klanten over de hele wereld.

Bij INKBIRD kijken we naar de nieuwste innovaties en vinden we producten die aansluiten op ons dagelijks leven; ideeën die onze routinetaken kunnen vereenvoudigen; technologieën die onze activiteiten echt verbeteren.

E-mail: cs@ink-bird.com
Website: www.ink-bird.com
INKBIRD Tech. C. L.

Referenties

• INKBIRD | voor slim wonen

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download INKBIRD ITC-1000 Handleiding
