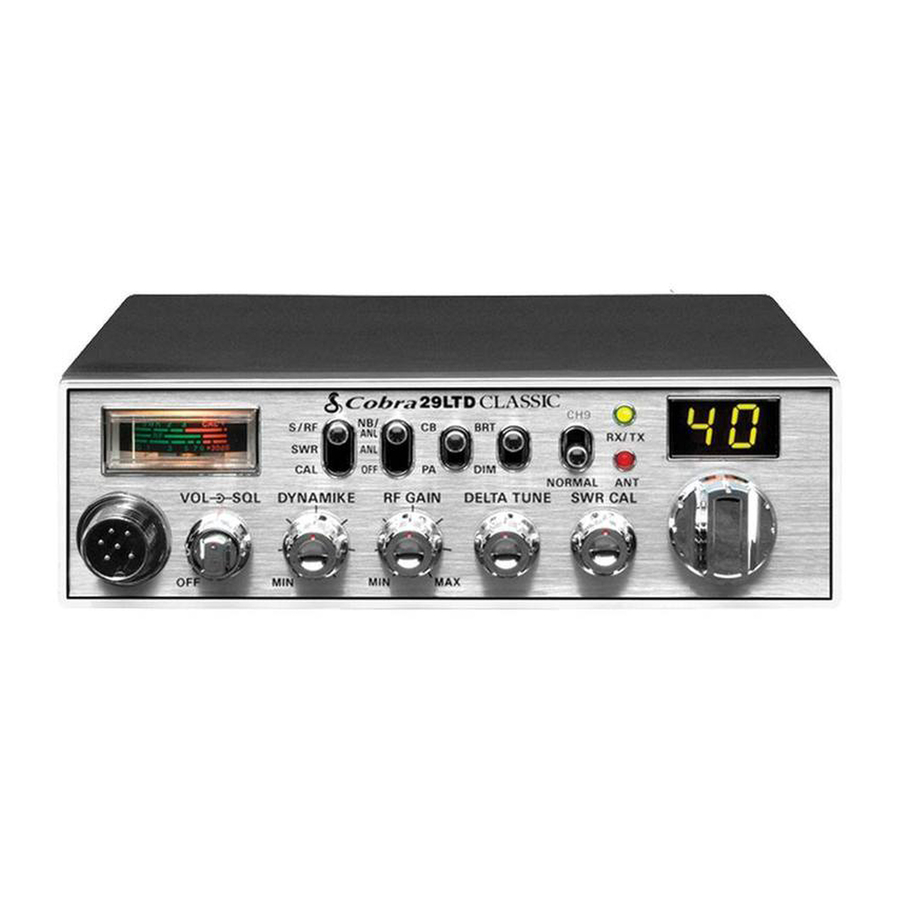

Cobra 29 LTD CLASSIC Handleiding

Kenmerken van dit product

• 40 CB-radiozenders
• Heavy-Duty dynamische microfoon
• Volledig 4 Watt AM RF-vermogen
• SWR-kalibratie
• Instant Channel 9/19
• 4-pins microfoonaansluiting aan de voorzijde
• Delta-Tune
• Schakelbare automatische ruisbegrenzer & ruisonderdrukker
• Instelbare Dynamike® Boost
• 9 ft. microfoonkabel
• RF-versterking

Het CB-verhaal

De Citizens Band ligt tussen de kortegolfuitzendingen en de 10-meter amateurband en werd in 1949 bij wet ingesteld. De Klasse D tweerichtingscommunicatiedienst werd in 1959 geopend. (CB omvat ook een Klasse A burgerband en Klasse C afstandsbedieningsfrequenties.)

Federale communicatie FCC-voorschriften

FCC-voorschriften staan alleen "transmissies" (van de ene partij naar de andere) toe in plaats van "uitzendingen" (naar een breed publiek). Reclame is dus niet toegestaan op CB-kanalen omdat dat "uitzenden" is.

FCC-waarschuwingen

Alle zenderinstellingen, anders dan die welke door de fabrikant worden geleverd als bedieningselementen op het voorpaneel, moeten worden uitgevoerd door, of onder toezicht van, de houder van een door de FCC uitgegeven algemene radiotelefonieoperatorlicentie.

Vervanging of vervanging van transistors, gewone diodes of andere onderdelen van unieke aard, met andere onderdelen dan die aanbevolen door Cobra, kan leiden tot schending van de technische voorschriften van deel 95 van de FCC-regels, of schending van de typegoedkeuringseisen van deel 2 van de regels.

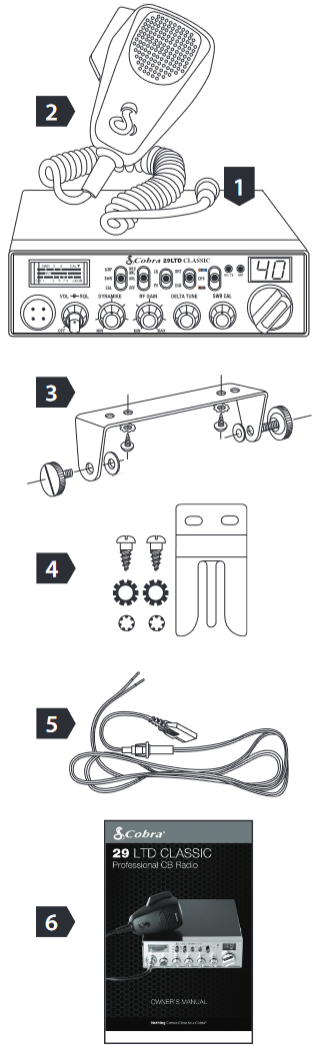

Wat is inbegrepen bij uw 29 LTD Classic

1. CB-zendontvanger
2. Microfoon
3. Zendontvangerbeugel
4. Microfoonbeugel
5. DC-stroomkabel
6. Gebruiksaanwijzing

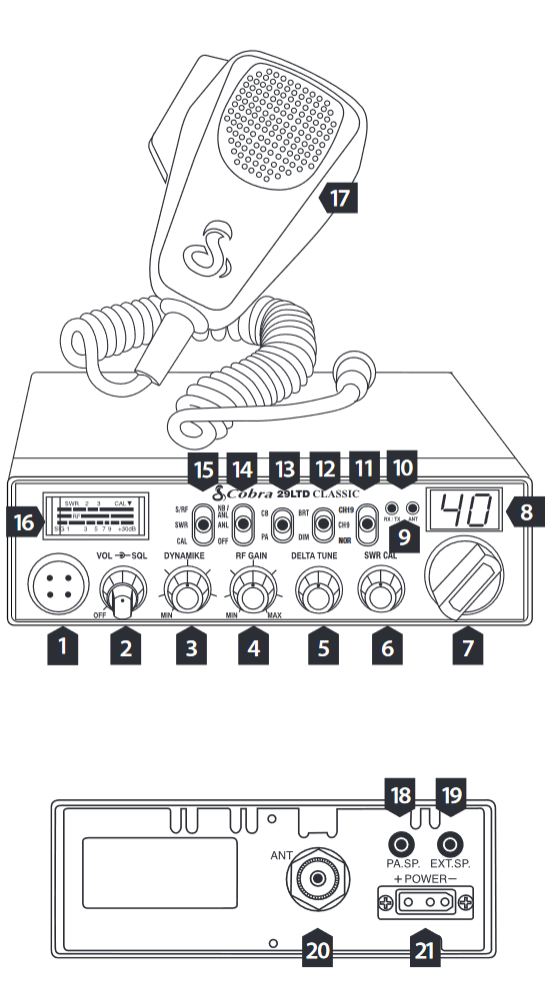

Bedieningselementen en indicatoren

1. 4-pins microfoonaansluiting
2. Aan/Uit/Volume/ Squelch-bediening
3. Dynamike^®
4. RF-versterking
5. Delta-Tune
6. SWR CAL
7. Kanaalkeuze
8. LED-kanaalweergave
9. ANT LED-indicator
10. RX (ontvangen)/TX (verzenden) LED-indicator
11. Kanaal 9/19/Normale schakelaar
12. Helder/Dim schakelaar
13. CB/PA-schakelaar
14. NB/ANL ANL Uit-schakelaar
15. S/RF SWR CAL-schakelaar
16. Signaalsterktemeter
17. Microfoon

Achterkant

18. Luidsprekeraansluiting voor openbare adressen
19. Externe luidsprekeraansluiting
20. Antenneconnector
21. Stroomaansluiting

Klantenservice

Mocht u problemen ondervinden met het product of de vele functies ervan niet begrijpen, raadpleeg dan deze gebruikershandleiding. Als u na het raadplegen van de handleiding nog steeds hulp nodig heeft, bel dan de Cobra-klantenservice op 800-543-1608.

Cobra-assistentie

Mocht u problemen ondervinden met dit product, of de vele functies ervan niet begrijpen, raadpleeg dan deze gebruikershandleiding. Als u verdere assistentie nodig heeft na het lezen van deze handleiding, biedt Cobra Electronics de volgende klantenservices aan:

Maandag-vrijdag 9:00-17:00 uur EST
Bel: 800-543-1608

SERVICE
Maandag-donderdag 9:00-17:00 uur EST
Bel: 800-543-1608

Kantoor:
6500 West Cortland Street, Chicago, IL, 60707

Heeft u vragen? Wij kunnen helpen.
Neem contact met ons op via 800-543-1608 ma-vr 9:00-17:00 uur EST

Voor assistentie buiten de VS
Neem contact op met uw lokale dealer

Installatie

Locatie

Plan de locatie van de zendontvanger en de microfoonbeugel voordat u met de installatie begint.
Kies een locatie die handig is voor de bediening, maar de bestuurder of passagier niet hindert.
De zendontvanger wordt meestal aan de onderkant van het dashboard gemonteerd, met de microfoonbeugel ernaast.

Montage en aansluiting

1. Houd de radio met de montagebeugel op de exact gewenste locatie. Als er geen interferentie is, verwijdert u de beugel en gebruikt u deze als sjabloon om de locatie voor de montageschroeven te markeren.

2. Boor de gaten en zet de beugel vast.

3. Sluit de antennekabelstekker aan op de aansluiting met het label "ANT" op de achterkant van het apparaat.

4. Sluit de rode draad van het DC-snoer aan op de positieve pool van de batterij of op een accessoire 12 volt zekering.
5. Sluit de zwarte draad van het DC-snoer aan op de negatieve pool van de batterij of op het chassis van het voertuig.

6. Steek het netsnoer in de aansluiting met het label "Power" op de achterkant van het apparaat. Zorg ervoor dat u de polariteitsmarkeringen in acht neemt.
7. Monteer de microfoonbeugel aan beide zijden van de radio (links van de bestuurder) met behulp van de twee meegeleverde schroeven. De beugel moet onder het dashboard worden geplaatst, zodat de microfoon gemakkelijk toegankelijk is.


8. Bevestig de 4-pins microfoonkabel aan de connector aan de voorkant van de radio en installeer de microfoon stevig op de beugel.

Opmerkingen

De zendontvanger wordt in de universele montagebeugel gehouden door twee duimschroeven die aanpassing onder een handige hoek mogelijk maken.

De beugel bevat twee zelfborende schroeven en sterringen. De montage moet mechanisch sterk en handig geplaatst zijn.

Voor de beste prestaties raden we aan de radio rechtstreeks op de batterij aan te sluiten.

Controleer voordat u de CB-radio installeert visueel de batterijaansluiting van het voertuig om te bepalen welke pool positief of negatief is. Een negatief geaard voertuig heeft zijn negatieve draad geaard op het chassis.

Aansluiting op een accessoirezekering voorkomt dat het apparaat per ongeluk aan blijft staan en maakt het ook mogelijk om het apparaat te gebruiken zonder de motor te laten draaien.

Als de microfoon niet is aangesloten, is er geen audio te horen via de luidspreker.

Antennes

CB-antenne

Aangezien het maximaal toegestane uitgangsvermogen van de zender wordt beperkt door de FCC, is de antenne cruciaal voor het beïnvloeden van de zendafstand. Alleen een correct aangepast antennesysteem maakt maximaal uitgangsvermogen mogelijk. Cobra-antennemodellen van het geladen type worden ten zeerste aanbevolen voor de meeste installaties. Raadpleeg uw Cobra-dealer voor meer informatie, of bezoek onze website: www.cobra.com

1. Er is een standaard antenneconnector op de zendontvanger aangebracht voor een gemakkelijke aansluiting.


Maritieme installatie

De zendontvanger werkt niet met maximale efficiëntie in een boot zonder aardplaat (tenzij deze een stalen romp heeft). Raadpleeg voor de installatie uw dealer voor informatie over een adequaat aardingssysteem en het voorkomen van elektrolyse tussen fittingen in de romp en het water.

Het gebruik van een mobiele ontvanger bij lage signaalniveaus wordt normaal gesproken beperkt door de aanwezigheid van elektrische ruis. De belangrijkste bron van ruis in auto's is afkomstig van de dynamo en het ontstekingssysteem. Wanneer het signaalniveau voldoende is, vormt de achtergrondruis doorgaans geen serieus probleem. Ook, wanneer signalen van extreem laag niveau worden ontvangen, kan de zendontvanger worden bediend met de motor van het voertuig uitgeschakeld. Het apparaat heeft zeer weinig stroom nodig en zal de batterij van het voertuig dus niet significant ontladen.

Hoewel de Cobra 29 LTD Classic een automatische ruisbegrenzer heeft, kan de ontstekingsinterferentie in sommige installaties zo hoog zijn dat goede communicatie onmogelijk wordt. Er zijn veel mogelijkheden en variaties tussen voertuigen vereisen verschillende oplossingen. Raadpleeg uw COBRA-dealer of een 2-weg radiotechnicus voor hulp bij het lokaliseren van de bron van ernstige ruis.

Opmerkingen

Voor optimale prestaties in personenauto's is de ideale antennelocatie in het midden van het dak. De tweede keuze is in het midden van de kofferbak.

Omdat veel nieuwere vrachtwagens deurbekleding van glasvezel hebben, moet de buitenspiegel via een massaband aan het chassis worden geaard wanneer de antenne op de spiegelbeugel is gemonteerd.

3-weg combinatieantennes zijn ook beschikbaar die de werking van alle drie de banden (AM-FM & CB) mogelijk maken, met behulp van één antenne. Dit type antenne resulteert echter meestal in een kleiner dan normaal zend- en ontvangstbereik in vergelijking met een standaard "Single Band" CB-antenne.

Bediening

Inschakelen

Zorg ervoor dat het netsnoer, de antenne en de microfoon op de juiste aansluitingen zijn aangesloten voordat u begint.

1. De CB/PA-knop moet in de CB-stand staan.

2. Draai de aan/uit-volumeknop met de klok mee naar een normaal luistervolume.


Kanaalkiezer instellen

1. Zet de CH9/CH19/NOR-schakelaar op NOR.
2. Selecteer een van de veertig kanalen en pas het volume aan. Het geselecteerde kanaal wordt aangegeven door de LED-uitlezing direct boven de kanaalkiezer.

Kalibreren voor SWR (Standing Wave Ratio)

SWR-meterkalibratie is vereist om de SWR van het aangesloten antennesysteem nauwkeurig te meten. Een zorgvuldige afstelling is cruciaal om de beste nauwkeurigheid te verkrijgen.

1. Selecteer kanaal 20.

2. Schakel over naar de CAL-stand.

3. Houd de microfoonknop ingedrukt.

4. Terwijl u de microfoonknop ingedrukt houdt, past u de SWR CAL-knop zo aan dat de meternaald naar de CAL ▼-markering aan de rechterkant van de meter zwaait.


5. Terwijl u de microfoonknop nog steeds ingedrukt houdt, zet u de S/RF SWR CAL-schakelaar in de SWR-stand om de SWR-waarde af te lezen.

6. Herhaal dezelfde stappen twee tot en met vijf op kanaal 1 en 40. Hiermee controleert u de SWR voor alle kanalen.

Opmerkingen

De LED van de antenne-indicator zal ROOD oplichten tijdens het verzenden als de SWR hoog is.

Kalibratie moet worden uitgevoerd in een open ruimte (nooit in een garage). Voertuigdeuren moeten gesloten zijn. Er mag niemand in de buurt van de antenne staan. (Zie uw antenne- instructies voor meer volledige informatie).

De waarde zal iets hoger zijn op kanalen 1 en 40 in vergelijking met kanaal 20.

Wanneer overgeschakeld naar de SWR-stand moet de meternaald idealiter zo ver mogelijk naar links staan. Alles boven de 3 is niet acceptabel. De antenne- indicator zal oplichten. Een kleine aanpassing van de antennehoogte (hoger of lager) kan vereist zijn. Herhaal de herkalibratie- stappen.

Om te ontvangen

1. Draai de aan/uit-volumeknop met de klok mee. De groene RX/TX LED zal oplichten.


Een kanaal selecteren

1. Schakel over naar NORMAAL om een gewenst kanaal te selecteren.
2. Selecteer een van de veertig kanalen.

S-meter

Zwaait evenredig met de sterkte van een inkomend signaal tijdens ontvangst.

1. De S/RF-SWR-CAL-schakelaar moet in de S/RF-stand staan om de meter af te lezen.

NB-ANL/ANL/OFF (Noise Blanker/Automatic Noise Limiter) schakelaar

1. Wanneer overgeschakeld naar ANL wordt de Automatic Noise Limiter geactiveerd. Dit helpt bij het verminderen van ruis die wordt veroorzaakt door de elektronica van het voertuig.
   Wanneer overgeschakeld naar de NB/ANL-stand wordt ook de RF Noise Blanker geactiveerd, wat zorgt voor een verhoogde ruisfiltratie.
   Wanneer overgeschakeld naar de OFF-stand wordt alle ruisfiltratie uitgeschakeld.

Opmerking

De RF noise blanker is zeer effectief in het verminderen van repetitieve geluiden zoals ontstekings- interferentie.

Helder/Dim schakelaar

1. Schakel over naar BRT of DIM om de helderheid van de kanaalindicator en de multifunctionele meter te regelen voor overdag of 's nachts rijden.

RF-versterkingsregeling

De RF-versterking wordt gebruikt om de ontvangst te optimaliseren in gebieden met sterke of zwakke signalen.

1. Draai de RF Gain-knop tegen de klok in om de versterking te verminderen in gebieden met sterke signalen. In gebieden met zwakke signalen draait u met de klok mee om de versterking te verhogen.

Delta-Tune instellen

Delta-Tune fungeert als een "fijnafstemming"-regeling waarmee u een beter leesbaar signaal kunt vastleggen en interferentie van aangrenzende kanalen kunt elimineren.

1. Draai de Delta-Tune-knop naar de middelste stand voor een optimale afstemming.

Squelch instellen

Squelch is de "controlepoort" voor inkomende signalen.

1. Volledige rotatie met de klok mee sluit de poort, waardoor alleen zeer sterke signalen kunnen binnenkomen.


2. Volledige rotatie tegen de klok in opent de "poort", waardoor alle signalen kunnen binnenkomen.


3. Om de gewenste Squelch-instelling (Desired Squelch Setting - DSS) te bereiken, draait u de Squelch-regeling tegen de klok in totdat u ruis hoort. Draai nu de regeling met de klok mee net zolang totdat de ruis stopt. Dit is de DSS-instelling.



Om te verzenden

1. Selecteer het gewenste kanaal.

Zorg ervoor dat de antenne correct is aangesloten op de radio voordat u verzendt. Langdurig verzenden zonder een antenne, of een slecht afgestemde antenne, kan schade veroorzaken aan de zender.
Zorg ervoor dat u de F.C.C. regels en voorschriften leest voordat u verzendt.

Dynamike^® instellen

Dit regelt de microfoongevoeligheid (uitgaand audioniveau).

1. Stel in eerste instantie volledig met de klok mee in, zodat het maximale stemvolume beschikbaar is. Dynamike^® moet mogelijk in sommige omstandigheden worden verminderd.

Verzenden

1. Houd de microfoonknop ingedrukt om te verzenden. De zender is nu geactiveerd. Houd tijdens het verzenden de microfoon op vijf centimeter van uw mond en spreek met een heldere, normale stem. Laat los om te ontvangen.

RF-meter

Deze meter zwaait evenredig met het RF-uitgangsvermogen (uitgaand signaal) tijdens het verzenden.

De S/RF-SWR-CAL-schakelaar moet in de S/RF-stand staan.

Externe luidspreker

De externe luidsprekeraansluiting wordt gebruikt voor bewaking van de ontvanger op afstand.

Sluit een externe luidspreker aan op de externe luidsprekeraansluiting op het achterpaneel.

Opmerkingen

De externe luidspreker moet een impedantie van 8 ohm hebben en geschikt zijn voor ten minste 4,0 watt. Wanneer de externe luidspreker is aangesloten , wordt de interne luidspreker automatisch losgekoppeld. Om externe luidsprekers en andere accessoires te bestellen, gaat u naar www.cobra.com

De externe luidsprekers van Cobra zijn geschikt voor 10 watt.

PA (Public Address)

1. Sluit een externe PA-luidspreker aan op de PA-aansluiting op het achterpaneel.

2. Zet de CB/PA-schakelaar in de PA-stand.

3. Houd de microfoonknop ingedrukt en spreek met een normale stem. Uw stem is te horen via de PA-luidspreker.

4. Pas het volume van de PA-luidspreker aan met de Dynamike^®-regeling.


Opmerkingen

De PA-luidspreker moet een impedantie van 8 ohm hebben en geschikt zijn voor ten minste 4,0 watt.

De luidspreker moet van de microfoon worden afgekeerd om akoestische feedback te voorkomen.

Activiteit op het CB-kanaal is te horen via de PA- luidspreker. Pas het volume aan naar een normaal luister- niveau.

Installatie voor thuis en op kantoor

Basisstationbediening (vanaf 120V AC-huisstroom)

Om de transceiver vanuit uw huis of kantoor te bedienen, hebt u een 13,8 volt DC-voeding nodig die is geschikt voor minimaal 2 ampère en een correct geïnstalleerde basisstationantenne.

1. Sluit eenvoudig de rode (+) en zwarte (-) draden van de transceiver aan op de overeenkomstige aansluitingen van de voeding.

2. Steek de stroomkabel in de aansluiting gemarkeerd met "Power" op de achterkant van het apparaat. Let op de polariteitsmarkeringen.

3. Sluit een correct geïnstalleerde en afgestemde basisstationantenne aan.

Probeer deze transceiver niet te bedienen door deze rechtstreeks op 120V AC aan te sluiten.

Tijdelijke mobiele installatie

Tijdelijke mobiele bediening

Voor tijdelijke mobiele bediening kunt u een optionele auto-stroomadapter aanschaffen. Met deze adapter en een magnetische antenne kunt u uw transceiver snel "installeren" voor tijdelijk gebruik.

Hoe uw CB u van dienst kan zijn

• Waarschuwen voor verkeersproblemen
• Verschaffen van weer- en weginformatie
• Hulp bieden in geval van nood
• Zorgen voor direct contact met thuis of kantoor
• De politie helpen door het melden van onberekenbare bestuurders
• "Lokale informatie" verkrijgen om een bestemming te vinden
• Communiceren met familie en vrienden
• Suggesties geven voor plekken om te eten en te slapen
• U alert houden tijdens het reizen

Een paar regels die u moet kennen

1. Gesprekken mogen niet langer dan 5 minuten duren met een ander station. Een pauze van één minuut is vereist om anderen het kanaal te laten gebruiken.
2. U mag anderen niet uit de lucht blazen door het gebruik van illegaal versterkte zenders of illegaal hoge antennes.
3. U mag een CB niet gebruiken om illegale activiteiten te promoten.
4. Godslastering is niet toegestaan.
5. U mag geen muziek uitzenden met een CB.
6. De verkoop van merchandise en/of diensten is verboden.

Kanaal 9 Noodberichten

1. Ingesteld op kanaal 9 voor noodgevallen
   Zorg ervoor dat de antenne correct is aangesloten.
2. CB Noodgegevens
   Bij het uitzenden van een noodsituatie moet u een "REACT BASE" aanvragen en de CB-noodgegevens verstrekken (genaamd CLIP):
   C all Sign - Identificeer uzelf.
   L ocation - Wees exact.
   I njuries - Aantal. Type. Opgesloten?
   P roblem - Geef details en de benodigde hulp.

Zend CLIP herhaaldelijk uit zodat elke monitor kan helpen.

De FCC geeft deze voorbeelden van toegestane en verboden berichten voor kanaal 9. Dit zijn slechts richtlijnen en niet allesomvattend:

Toegestaan	Voorbeeldbericht
Ja	"Tornado waargenomen zes mijl ten noorden van de stad."
Nee	"Postnummer 10. Geen tornado waargenomen."
Ja	"Benzine op op de I-95 bij mijlpaal 211."
Nee	"Benzine op in mijn oprit."
Ja	"Vier auto's botsen op de I-94 bij afrit 11. Stuur politie en ambulance."
Nee	"Verkeer verloopt vlot op de I-94."
Ja	"Het weerbureau heeft een onweerswaarschuwing afgegeven. Breng zeilboot naar de haven."
Nee	"Attentie automobilisten. Het weerbureau adviseert dat er morgen 4 tot 6 inch sneeuw zal vallen."
Ja	"Brand in gebouw op 539 Main, Evanston."
Nee	"Halloween patrouille nummer 3. Alles rustig."

Opmerking

Als er geen reactie is op kanaal 9, probeer dan kanaal 19 of 14.

CB 10-Codes

Citizen Bands hebben de "10-CODES" aangenomen voor standaard vragen en antwoorden. Deze codes zorgen voor snelle en gemakkelijke communicatie, vooral in lawaaierige omgevingen. Hieronder volgen enkele van de meest voorkomende codes en betekenissen:

Bezet, stand-by

Code	Betekenis
10-1	Slechte ontvangst
10-2	Goede ontvangst
10-3	Stop met uitzenden
10-4	OK, bericht ontvangen
10-5	Bericht doorgeven
10-6
10-7	Buiten dienst, vertrek
10-8	In dienst, oproepbaar
10-9	Bericht herhalen
10-10	Uitzending voltooid, stand-by
10-11	Te snel praten
10-12	Bezoekers aanwezig
10-13	Advies weer/wegen
10-16	Ophalen bij
10-17	Dringende zaak
10-18	Iets voor ons?
10-19	Terug naar basis
10-20	Mijn locatie is
10-21	Bel per telefoon
10-22	Persoonlijk rapporteren aan
10-23	Stand-by
10-24	Laatste opdracht voltooid
10-25	Kunt u contact opnemen met
10-26	Negeer laatste info
10-27	Verplaatsen naar kanaal
10-28	Identificeer uw station
10-29	De contacttijd is verstreken
10-30	Voldoet niet aan de FCC-regels
10-33	Noodverkeer
10-34	Problemen op dit station
10-35	Vertrouwelijke informatie
10-36	De juiste tijd is
10-37	Takelwagen nodig bij
10-38	Ambulance nodig
10-39	Bericht afgeleverd
10-41	Ga naar kanaal
10-42	Verkeersongeval bij
10-43	Verkeersopstopping bij
10-44	Heb een bericht voor
10-45	Alle eenheden binnen bereik, meld u alstublieft
10-50	Kanaal onderbreken
10-60	Wat is het volgende berichtnummer?
10-62	Kan niet kopiëren. Gebruik de telefoon
10-63	Netwerk gericht aan
10-64	Netwerk vrij
10-65	Wacht op uw volgende bericht/opdracht
10-67	Alle eenheden voldoen
10-70	Brand bij
10-71	Ga verder, verzending in volgorde
10-77	Negatief contact
10-81	Reserveer een hotelkamer voor
10-82	Reserveer een kamer voor
10-85	Mijn adres is
10-91	Praat dichter bij de microfoon
10-93	Controleer mijn frequentie op dit kanaal
10-94	Geef me een lange telling
10-99	Missie voltooid, alle eenheden veilig
10-200	Politie nodig bij

Frequentiebereiken

De COBRA 29 LTD Classic-transceiver is een van de meest geavanceerde AM-tweerichtingsradio's die worden gebruikt als een klasse D-station in de Citizens Radio Service. Deze unit beschikt over geavanceerde Phase Lock Loop (PLL)-circuits die een volledige dekking van alle 40 CB-kanalen bieden.

CB Kanaal	Kanaal Freq. In MHz	CB Kanaal	Kanaal Freq. In MHz
1	26.965	21	27.215
2	26.975	22	27.225
3	26.985	23	27.255
4	27.005	24	27.235
5	27.015	25	27.245
6	27.025	26	27.265
7	27.035	27	27.275
8	27.055	28	27.285
9	27.065	29	27.295
10	27.075	30	27.305
11	27.085	31	27.315
12	27.105	32	27.325
13	27.115	33	27.335
14	27.125	34	27.345
15	27.135	35	27.355
16	27.155	36	27.365
17	27.165	37	27.375
18	27.175	38	27.385
19	27.185	39	27.395
20	27.205	40	27.405

29 LTD Classic-specificaties

ALGEMEEN
Kanalen	CB - 40 CH
Frequentiebereik	CB - 26.965 tot 27.405 MHz
Frequentietolerantie	0.005%
Frequentiecontrole	PLL (phase lock loop) Synthesizer
Bedrijfstemperatuurbereik	-30°C tot +50°C
Microfoon	Plug-in dynamisch
Ingangsspanning	13,8 VDC nom. (negatieve aarde)
Stroomverbruik	Zenden: AM volledige mod., 1,5 A (maximum) Ontvangen: Onderdrukt, 0,3 A; volledig audio-uitgang, 1,2 A (nominaal)
Grootte	8-5/8" D x 7-9/32" B x 2-13/64" H
Gewicht	4 lbs.
Antenneconnector	UHF; SO-239
Meter	Verlicht; geeft relatief vermogen, ontvangen signaalsterkte en VSWR aan
ZENDER
Vermogen	4 Watt
Modulatie	AM (Amplitudemodulatie)
Frequentiebereik	300 tot 3000 Hz
Uitgangsimpedantie	50 ohm, ongebalanceerd
ONTVANGER
Gevoeligheid	Minder dan 1 µV voor 10 dB (S+N) /N
Selectiviteit	6 dB @ 7 kHz, 60 dB @ 10 kHz
Beeldonderdrukking	80 dB, typisch
Aangrenzende-kanaalonderdrukking	60 dB, typisch
IF-frequenties	Dubbele conversie: 1e: 10,695 MHz 2e: 455 kHz
Automatische versterkingsregeling (AGC)	Minder dan 10 dB verandering in audio-uitgang voor ingangen van 10 tot 50.000 microvolt
RF-versterkingsregeling	Instelbaar voor optimale signaalontvangst
Ruisonderdrukker	RF-type
Squelch	Instelbaar; drempel minder dan 1µV
Audio-uitgangsvermogen	4 Watt
Frequentiebereik	300 tot 3000 Hz
Vervorming	Minder dan 5% @3 Watt @ 1000 Hz
Ingebouwde luidspreker	8 ohm, 5w
Externe luidspreker (niet meegeleverd)	8 ohm; schakelt interne luidspreker uit wanneer aangesloten
PA-SYSTEEM
Vermogen	4 watt in externe luidspreker
Externe luidspreker voor PA	8 ohm, wanneer PA-CB-schakelaar in PA staat,
(Niet meegeleverd)	De PA-luidspreker bewaakt ook de ontvanger; aparte aansluiting voorzien

(SPECIFICATIES KUNNEN ZONDER VOORAFGAANDE KENNISGEVING WORDEN GEWIJZIGD)

FCC-verklaring

FCC Part 15.19 Waarschuwingsverklaring

DIT APPARAAT VOLDOET AAN DEEL 15 VAN DE FCC-REGELS. DE WERKING IS ONDERWORPEN AAN DE VOLGENDE TWEE VOORWAARDEN: (1) DIT APPARAAT MAG GEEN SCHADELIJKE STORING VEROORZAKEN, EN (2) DIT APPARAAT MOET ELKE ONTVANGEN STORING ACCEPTEREN, INCLUSIEF STORING DIE EEN ONGEWENSTE WERKING KAN VEROORZAKEN.

FCC Part 15.21 Waarschuwingsverklaring

OPMERKING: DE SUBSIDIËNT IS NIET VERANTWOORDELIJK VOOR WIJZIGINGEN OF AANPASSINGEN DIE NIET UITDRUKKELIJK ZIJN GOEDGEKEURD DOOR DE PARTIJ DIE VERANTWOORDELIJK IS VOOR DE NALEVING. DERGELIJKE WIJZIGINGEN KUNNEN DE BEVOEGDHEID VAN DE GEBRUIKER OM DE APPARATUUR TE BEDIENEN ONGELDIG MAKEN.

FCC Part 15.105(b) Waarschuwingsverklaring

OPMERKING: Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, overeenkomstig deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke interferentie met radiocommunicatie veroorzaken. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke interferentie veroorzaakt bij radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en aan te zetten, wordt de gebruiker aangemoedigd om te proberen de interferentie te verhelpen door een of meer van de volgende maatregelen:

• Richt de ontvangstantenne opnieuw of verplaats deze.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact van een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

IC RSS-GEN, Sec 8.4 Waarschuwingsverklaring

Dit apparaat voldoet aan de licentievrije RSS-standaard(en) van Industry Canada. De werking is onderworpen aan de volgende twee voorwaarden: (1) dit apparaat mag geen storing veroorzaken, en (2) dit apparaat moet elke storing accepteren, inclusief storing die een ongewenste werking van het apparaat kan veroorzaken.

IC RSS-GEN, Sec 8.3 Waarschuwingsverklaring

Deze radiotransmitter (identificeer het apparaat aan de hand van het certificeringsnummer of het modelnummer als categorie II) is goedgekeurd door Industry Canada om te werken met de hieronder vermelde antennetypes met de maximaal toelaatbare versterking en de vereiste antenne-impedantie voor elk aangegeven antennetype. Antennetypes die niet in deze lijst voorkomen, met een versterking die groter is dan de maximaal aangegeven versterking voor dat type, zijn ten strengste verboden voor gebruik met dit apparaat.

Onmiddellijk na de bovenstaande kennisgeving zal de fabrikant een lijst verstrekken van alle antennetypes die zijn goedgekeurd voor gebruik met de zender, met vermelding van de maximaal toelaatbare antenneversterking (in dBi) en de vereiste impedantie voor elk.

Beperkte garantie van twee jaar

Garantievoorwaarden:

Cobra garandeert dat uw product vrij is van alle defecten in materialen en vakmanschap gedurende een periode van twee (2) jaar vanaf de datum van de oorspronkelijke aankoop.

Cobra zal, naar eigen goeddunken, uw product kosteloos repareren of vervangen (door hetzelfde of een vergelijkbaar product).

Cobra betaalt geen verzendkosten die u maakt om uw product naar ons te sturen. Producten die onder rembours worden ontvangen, worden geweigerd.

Om een garantieclaim in te dienen, hebben we een aankoopbewijs nodig in de vorm van een factuur of ontvangstbewijs. Er is geen aankoopbewijs vereist voor rechtstreekse aankopen in de fabriek.

Uitsluitingen van garantie: De garantie is niet van toepassing op uw product onder een van de volgende voorwaarden: 1. Het serienummer is verwijderd of gewijzigd. 2. Uw product is blootgesteld aan misbruik of schade (inclusief waterschade, fysiek misbruik en/of onjuiste installatie). 3. Uw product is op enigerlei wijze gewijzigd. 4. Uw ontvangstbewijs of aankoopbewijs is afkomstig van een niet-erkende dealer of internetveilingsite, waaronder E-bay, U-bid of andere niet-erkende wederverkopers.

BEPERKING VAN GARANTIE: BEHALVE ZOALS HIERIN UITDRUKKELIJK IS BEPAALD, VERWERFT U HET PRODUCT "ZOALS HET IS" EN "WAAR HET ZICH BEVINDT", ZONDER VERKLARING OF GARANTIE. COBRA WIJST SPECIFIEK ELKE VERKLARING OF GARANTIE AF, MET INBEGRIP VAN, MAAR NIET BEPERKT TOT, DEZE MET BETREKKING TOT DE VERKOOPBAARHEID EN GESCHIKTHEID VAN HET PRODUCT VOOR EEN BEPAALD DOEL. COBRA IS NIET AANSPRAKELIJK VOOR GEVOLGSCHADE, SPECIALE OF INCIDENTELE SCHADE, MET INBEGRIP VAN, ZONDER BEPERKING, SCHADE DIE VOORTVLOEIT UIT HET GEBRUIK, MISBRUIK OF DE MONTAGE VAN HET PRODUCT.

De bovenstaande beperkingen of uitsluitingen zijn beperkt tot de mate waarin ze de wetten van een bepaalde staat schenden. Cobra is niet verantwoordelijk voor producten die verloren zijn gegaan tijdens de verzending tussen de eigenaar en ons servicecentrum.

Algemene garantie-informatie

Elk product dat we fabriceren, valt onder onze fabrieksgarantie. Hoewel elk product unieke componenten en een uniek beleid kan hebben, is de onderstaande algemene richtlijn van toepassing op de meeste Cobra-producten.

Alle Cobra-producten die rechtstreeks in de fabriek of bij onze erkende wederverkopers zijn gekocht, worden geleverd met een volledige garantie van één tot drie (1-3) jaar vanaf de datum van de oorspronkelijke aankoop in de detailhandel (zie de beleidsverklaring hierboven voor volledige garantiedetails en uitsluitingen).

Standaard accessoires die bij elk model worden geleverd, hebben een fabrieksgarantie van één jaar.

Accessoireartikelen hebben een fabrieksgarantie van één jaar.

Verzending naar onze faciliteit valt niet onder onze garantie. Retourzending is inbegrepen binnen de VS.

Deze garantie is niet overdraagbaar.

Voor alle duidelijkheid: 'het Product of het defecte onderdeel ervan repareren of vervangen' omvat geen verwijderings- of installatiewerkzaamheden, kosten of uitgaven, waaronder maar niet beperkt tot arbeidskosten of -uitgaven.

Cobra is niet verantwoordelijk voor verloren pakketten.

Productservice

Als u vragen heeft over de bediening of installatie van uw nieuwe Cobra-product, NEEM DAN EERST CONTACT OP MET COBRA...retourneer dit product niet naar een winkel.

De contactgegevens voor Cobra variëren afhankelijk van het land waarin u het product hebt gekocht en gebruikt. Ga voor de meest recente contactgegevens naar www.cobra.com/support

Voor producten die in de VS zijn gekocht, kunt u bellen met 800-543-1608.

Voor producten die in de VS zijn gekocht, als uw product fabrieksservice nodig heeft, ga dan naar www.cobra.com/support en volg de instructies voor het retourneren van uw product naar de Cobra Factory Service Department voor service.

Mochten er problemen zijn met dit product of is er meer informatie nodig over de functies ervan, bezoek dan www.cobra.com voor ondersteuning, veelgestelde vragen, conformiteitsverklaringen en volledige handleidingen.

Voor producten die buiten de VS of Canada zijn gekocht

Neem contact op met uw plaatselijke dealer voor informatie over productservice.

Voor producten die in Canada worden gebruikt
Kennisgeving van Industry Canada

Dit apparaat voldoet aan de licentievrije RSS-standaard(en) van Industry Canada. De werking is onderhevig aan de volgende twee voorwaarden:

(1) dit apparaat mag geen storing veroorzaken, en
(2) dit apparaat moet elke storing accepteren, inclusief storing die een ongewenste werking van het apparaat kan veroorzaken.

Bestelinformatie

U kunt kwaliteitsproducten en accessoires van Cobra vinden bij uw plaatselijke Cobra-dealer, of in de VS kunt u rechtstreeks bij Cobra bestellen.

Ga naar www.cobra.com

Webbestellingen worden normaal gesproken de volgende werkdag verzonden als ze vóór 14.00 uur Eastern Time door ons zijn ontvangen. Bestellingen worden niet verzonden in het weekend of op feestdagen. Alle standaardleveringen zijn alleen van maandag tot en met vrijdag. Levering op zaterdag kan in bepaalde delen van het land worden aangevraagd tegen een extra verzendkosten door te bellen met Sales op 800-543-1608.

Voor bepaalde bestellingen kan het enkele dagen langer duren voordat ze worden verwerkt voordat ze worden verzonden. Feestdagen kunnen ook van invloed zijn op de verwerking en de verzendtijd. Af en toe kan het voorkomen dat items niet worden verzonden vanwege een uitgeputte voorraad. Als u wilt dat uw artikel versneld wordt verzonden, raden we u aan Sales te bellen op 800-543-1608.

Orderacceptatie

Zodra uw bestelling is geaccepteerd en verwerkt, ontvangt u een e-mail met de verzendmaatschappij en trackinginformatie.

Verzending en levering

Gratis verzending over land is inbegrepen naar 48 staten. Hawaï, Alaska en Puerto Rico worden verzonden op basis van de geschatte kosten bij het afrekenen.

We hebben een fysiek adres nodig voor verzending. Sorry, geen postbussen of APO/FPO-adressen. Selecteer 2-daagse of volgende dag luchtpost voor zendingen naar Hawaï of Alaska. Verzendkosten worden per product berekend. Let op de verzendkosten die aan elk artikel zijn verbonden.

Opmerking: Om veiligheidsredenen kunnen we geen producten met lithium-ionbatterijen verzenden via luchttransportmethoden. Deze artikelen kunnen alleen via grondtransport worden verzonden.

Opmerking: Voor uw bescherming kan voor sommige bestellingen een handtekening voor levering vereist zijn.

Ga voor meer informatie of om een van onze producten te bestellen naar onze website: www.cobra.com

©2020 Cobra Electronics Corporation

Cobra^®, Dynamike^®, Nothing Comes Close to a Cobra^® en het slangendesign zijn geregistreerde handelsmerken van Cobra Electronics Corporation, USA.

Cobra Electronics Corporation™ is een handelsmerk van Cobra Electronics Corporation, USA.

Pat. www.cobra.com/patents

Referenties

• Draagbare stroom- en auto-elektronica | Cobra.com
• Producthulp/handleidingen
• Cobra Inc. Patenten

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Cobra 29 LTD CLASSIC Handleiding

Beschikbare talen
