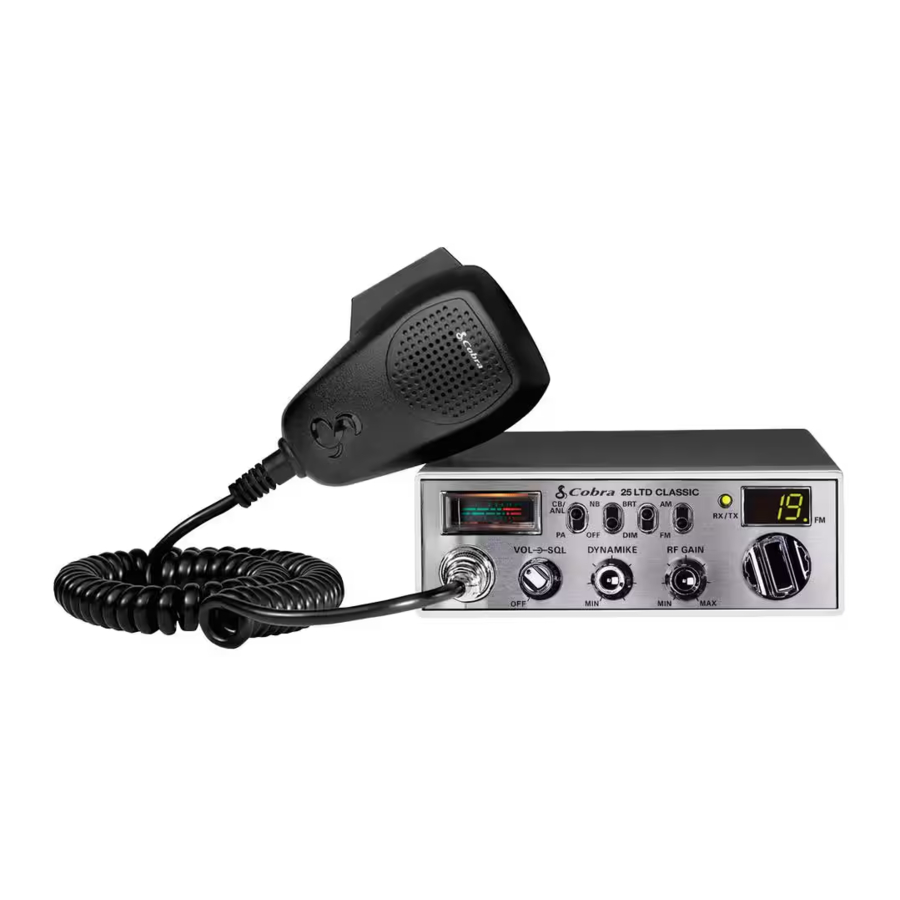

Cobra 25-LTD Handleiding

Installatie

Locatie

Plan de locatie van de transceiver en de microfoonbeugel voordat u met de installatie begint.
Selecteer een locatie die handig is voor de bediening, maar die de bestuurder of passagier niet hindert.
De transceiver wordt meestal aan de onderkant van het dashboard gemonteerd met de microfoonbeugel ernaast.

Montage en aansluiting

Opmerking
De transceiver wordt in de universele montagebeugel gehouden door twee duimschroeven die een verstelling in een handige hoek mogelijk maken.
De beugel bevat twee zelftappende schroeven en sterringen. De montage moet mechanisch sterk zijn en zich op een handige locatie bevinden.

1. Houd de radio met de montagebeugel op de exacte gewenste locatie. Als er geen interferentie is, verwijder dan de beugel en gebruik deze als sjabloon om de locatie voor de montageschroeven te markeren.
2. Boor de gaten en zet de beugel vast.

3. Sluit de antennekabelstekker aan op de aansluiting gemarkeerd met "ANT" op de achterkant van het apparaat.


Opmerking
Controleer voor de installatie van de CB-radio visueel de accuaansluiting van het voertuig om te bepalen welke pool, positief of negatief, geaard is (positief is de grootste van de twee) aan het motorblok (of chassis). Een negatief geaard voertuig heeft zijn negatieve draad geaard aan het chassis.

Opmerking
In voertuigen met positieve aarde gaat de rode draad naar het chassis en de zwarte draad is aangesloten op het contactslot.

Opmerking
Aansluiten op een accessoirezekering voorkomt dat het apparaat per ongeluk aan blijft staan en maakt het ook mogelijk om het apparaat te bedienen zonder de motor te laten draaien.

Opmerking
In voertuigen met positieve aarde gaat de rode draad naar het chassis en de zwarte draad is aangesloten op het contactslot.

4. Sluit in een negatief geaard voertuig de rode draad van het DC-snoer aan op een accessoire 12 volt zekering.

5. Sluit de zwarte draad aan op de negatieve kant van het voertuig. Dit is meestal het chassis. Elke handige locatie met een goed elektrisch contact (verf verwijderen) kan worden gebruikt.
6. Steek de stroomkabel in de achterkant van het apparaat gemarkeerd met "Power" (Stroom). Zorg ervoor dat u de polariteitsmarkeringen in acht neemt.

7. Monteer de microfoonbeugel aan de rechterkant van het apparaat (links van de bestuurder) met behulp van de twee meegeleverde schroeven. De beugel moet onder het dashboard worden geplaatst zodat de microfoon gemakkelijk toegankelijk is.

8. Sluit de 4-pins microfoonkabel aan op de aansluiting aan de voorkant van het apparaat en installeer het apparaat stevig in de beugel.


Bediening

Inschakelen

Zorg ervoor dat het netsnoer, de antenne en de microfoon zijn aangesloten op de juiste connectoren voordat u begint.

1. De CB/PA-knop moet in de CB-stand staan.

2. Draai de Aan/Uit-volumeknop met de klok mee naar een normaal luistervolume.


Kanaalkeuze instellen

1. Selecteer een van de veertig kanalen en pas het volume aan. Het geselecteerde kanaal wordt aangegeven door de LED-uitlezing direct boven de kanaalkeuze


Om te ontvangen

1. Draai de Aan/Uit-volumeknop met de klok mee, de groene RT/TX LED en de kanaalweergave worden verlicht.


Een kanaal selecteren

1. Schakel naar NORMAL (NORMAAL) om het gewenste kanaal te selecteren.


Opmerking
Schakel naar 9 (Noodgeval) voor directe toegang tot dit kanaal.

S-meter

Schommelt evenredig met de sterkte van het inkomende signaal tijdens het ontvangen.

NB/OFF ruisonderdrukkingsschakelaar

1. Wanneer geschakeld naar de NB-stand is de RF-ruisonderdrukker geactiveerd, wat zorgt voor een verhoogde ruisfiltratie.
   Wanneer geschakeld naar de OFF-stand, wordt de ruisonderdrukkingsfiltratie uitgeschakeld.


Opmerking De RF-ruisonderdrukker is zeer effectief in het verminderen van repetitieve geluiden zoals ontstekingsinterferentie.

Helder/Dim-schakelaar

1. Schakel naar BRT of DIM om de helderheid van de kanaalindicator en de multifunctionele meter te regelen voor rijden overdag of 's nachts.


RF-versterkingsregeling

De RF-versterking wordt gebruikt om de ontvangst te optimaliseren in gebieden met een sterk of zwak signaal.

1. Draai de RF Gain (RF-versterking) knop tegen de klok in om de versterking te verminderen in gebieden met een sterk signaal. Draai in gebieden met een zwak signaal met de klok mee om de versterking te verhogen.


Opmerking
De RF-versterking wordt gebruikt om de ontvangst te optimaliseren in gebieden met een zwak signaal. Draai tegen de klok in om de versterking te verminderen.

Squelch instellen

Squelch is de "controlepoort" voor inkomende signalen.

1. Volledig met de klok mee draaien sluit de poort en laat alleen zeer sterke signalen binnenkomen.


2. Volledig tegen de klok in draaien opent de "poort" en laat alle signalen binnenkomen.


3. Om de gewenste Squelch-instelling (Desired Squelch Setting (DSS)) te bereiken, draait u de Squelch-regelaar tegen de klok in totdat u ruis hoort. Draai de regelaar nu met de klok mee net zolang tot de ruis stopt. Dit is de DSS-instelling.



Om te zenden

1. Selecteer het gewenste kanaal.


Zorg ervoor dat de antenne correct is aangesloten op de radio voordat u gaat zenden. Langdurig zenden zonder antenne of met een slecht afgestemde antenne kan schade aan de zender veroorzaken.
Zorg ervoor dat u de F.C.C. Regels en voorschriften die bij dit apparaat zijn inbegrepen voordat u gaat zenden.

Dynamike instellen

Dit regelt de microfoongevoeligheid (uitgaand audioniveau).

1. Stel in eerste instantie volledig met de klok mee in, zodat het maximale stemvolume beschikbaar is. Het kan zijn dat Dynamike in sommige omstandigheden moet worden verlaagd.


Zenden

1. Druk op de microfoonknop en houd deze ingedrukt om te zenden. De zender is nu geactiveerd. Houd de microfoon tijdens het zenden vijf centimeter van uw mond en spreek met een duidelijke, normale stem. Laat los om te ontvangen.


RF-meter

Deze meter schommelt evenredig met de RF-uitgang (uitgaand signaal) tijdens het zenden.

Externe luidspreker

De externe luidsprekeraansluiting wordt gebruikt voor bewaking van de ontvanger op afstand.

1. Sluit een externe luidspreker aan op de externe luidsprekeraansluiting op het achterpaneel.


Opmerking
De externe luidspreker moet een impedantie van 8 ohm hebben en geschikt zijn voor minimaal 4,0 watt. Wanneer de externe luidspreker is aangesloten, wordt de interne luidspreker automatisch losgekoppeld.

Opmerking
Cobra externe luidsprekers hebben een vermogen van 10 watt.

Openbare oproepinstallatie

1. Sluit een externe PA-luidspreker aan op de PA-aansluiting op het achterpaneel.

2. Zet de CB/ANL PA-schakelaar in de PA-stand.

3. Druk op de microfoonknop en houd deze ingedrukt en spreek met een normale stem. Uw stem zal te horen zijn via de PA-luidspreker.

4. Pas het PA-luidsprekervolume aan met de Dynamike-regelaar.


Opmerking
De luidspreker moet een impedantie van 8 ohm hebben en geschikt zijn voor minimaal 4,0 watt.

Opmerking
De luidspreker moet van de microfoon af gericht zijn om akoestische terugkoppeling te voorkomen.

Opmerking
Wanneer de volumeknop met de klok mee wordt gedraaid, zal de activiteit op het CB-kanaal via de PA-luidspreker te horen zijn.

Automatische ruisbegrenzersschakelaar

1. Wanneer geschakeld naar CB/ANL is de automatische ruisbegrenzer geactiveerd. Dit helpt bij het verminderen van ruis die wordt veroorzaakt door de elektronica van het voertuig.


Tijdelijke mobiele bediening

Voor tijdelijke mobiele bediening kunt u een optionele sigarettenaanstekeradapter kopen bij uw COBRA-dealer. Met deze adapter en een magnetische antenne kunt u uw transceiver snel "installeren" voor tijdelijk gebruik.

Installatie thuis en op kantoor

Basisstationbediening (vanaf 120 V AC huisstroom)
Om uw transceiver vanuit huis of kantoor te bedienen, heeft u een 13,8 volt DC Power Pack nodig met een vermogen van minimaal 2 ampère, en een correct geïnstalleerde basisstationantenne.

1. Sluit eenvoudig de rode (+) en zwarte (-) draden van de transceiver aan op de overeenkomstige aansluitingen van het powerpack.

2. Steek de stroomkabel in de achterkant van het apparaat gemarkeerd met "Power" (Stroom). Zorg ervoor dat u de polariteitsmarkeringen in acht neemt.

3. Sluit een correct geïnstalleerde en aangepaste basisstationantenne aan.

Probeer deze transceiver niet te bedienen door hem rechtstreeks op 120 VAC aan te sluiten.

Hoe uw apparaat u van dienst kan zijn

• Waarschuwen voor verkeersproblemen
• Weer- en weginformatie verstrekken
• Hulp bieden in geval van nood
• Direct contact met thuis of kantoor bieden
• De politie helpen door onberekenbare bestuurders te melden
• "Lokale informatie" verkrijgen om een bestemming te vinden
• Communiceren met familie en vrienden
• Suggesties geven voor plekken om te eten en te slapen
• U alert houden tijdens het reizen

Een paar regels die u moet kennen

1. Gesprekken mogen niet langer duren dan 5 minuten met een ander station. Een pauze van één minuut is vereist om anderen het kanaal te laten gebruiken.
2. U mag anderen niet uit de lucht blazen door het gebruik van illegaal versterkte zenders of illegaal hoge antennes.
3. U mag CB niet gebruiken om illegale activiteiten te promoten.
4. Godslastering is niet toegestaan.
5. U mag geen muziek uitzenden met een CB.
6. Het verkopen van goederen en/of diensten is verboden.

Kanaal 9 noodberichten

1. Instellen op kanaal 9 voor noodgevallen
   Zorg ervoor dat de antenne correct is aangesloten.
2. CB-noodgegevens
   Wanneer u een noodoproep uitzendt, moet u een "REACT BASE" (REACT-basis) aanvragen en de CB-noodgegevens (CLIP genoemd) verstrekken:

Zend CLIP herhaaldelijk uit, zodat elke monitor kan helpen.
De FCC geeft deze voorbeelden van toegestane en verboden berichten voor kanaal 9. Dit zijn slechts richtlijnen en niet allesomvattend:
