Cobra 19 MINI Handleiding

Inleiding

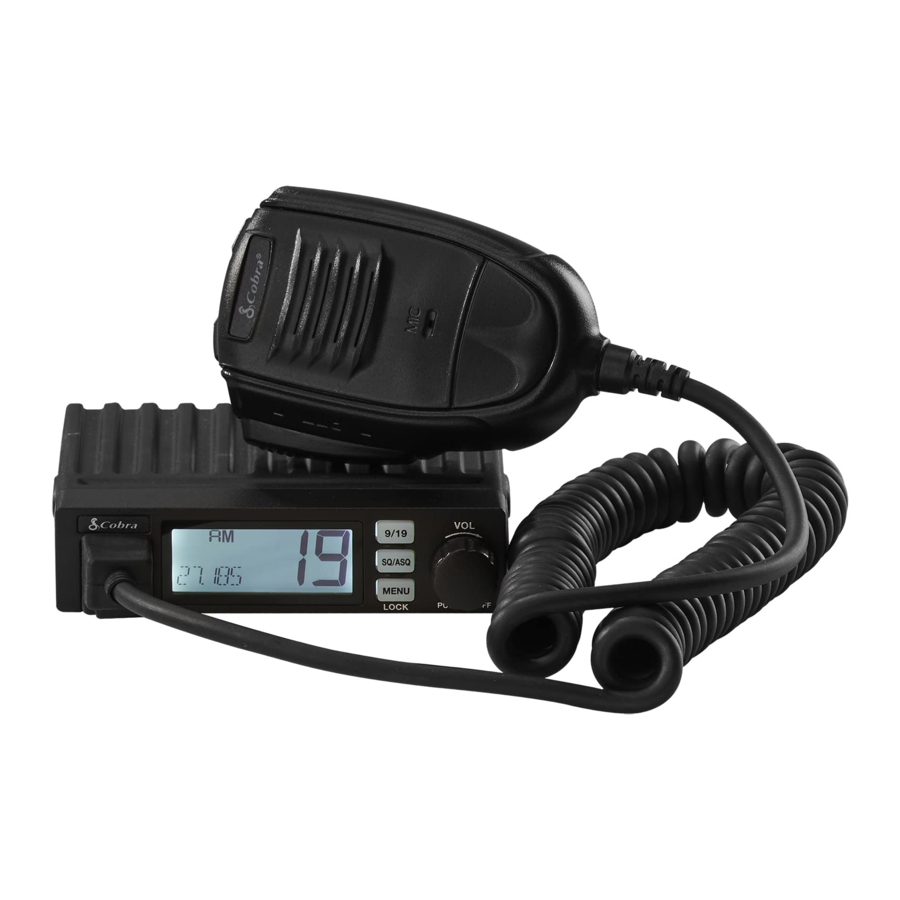

De 19 MINI is een ultracompacte recreatieve CB-radio die vrijwel overal in uw voertuig kan worden gemonteerd. Biedt duidelijke communicatie met 40 kanalen en een volledig RF-uitgangsvermogen van 4 watt, handsfree VOX-gebruik en instelbare ontvangergevoeligheid. Perfect voor roadtrips, offroaden, overlanding of gewoon om in contact te blijven met anderen terwijl u in uw voertuig zit.

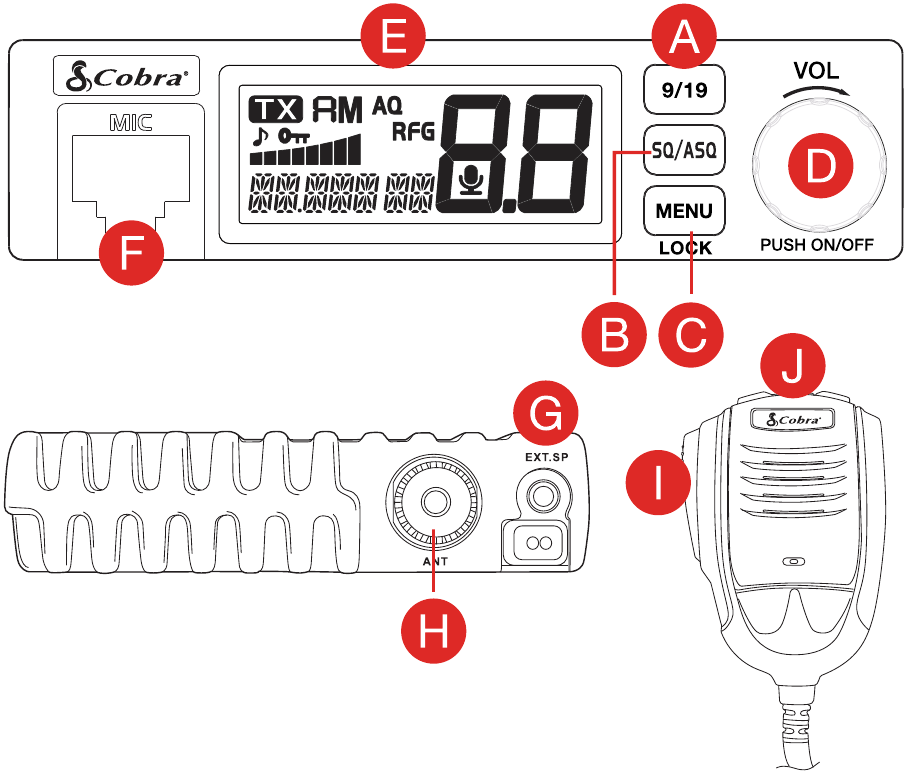

19 MINI functies

1. CH 9/19-knop
2. Squelch Control-knop
3. Menu/Vergrendelknop
4. Aan/uit-schakelaar en volumeregeling
5. LCD-scherm
6. Microfoonaansluiting
7. Externe luidsprekeraansluiting
8. Antenne-aansluiting
9. Push-To-TaIk (PTT)
10. Kanaal omhoog/omlaag-knoppen

De 19 MINI installeren

Selecteer een locatie voor de CB-radio en de microfoonbeugel die handig is voor gebruik. In auto's wordt de CB meestal onder het dashboard gemonteerd, met de microfoonbeugel ernaast. Vermijd gebieden in de buurt van airbags en monteer op een plek die stevig genoeg is om hem op zijn plaats te houden.

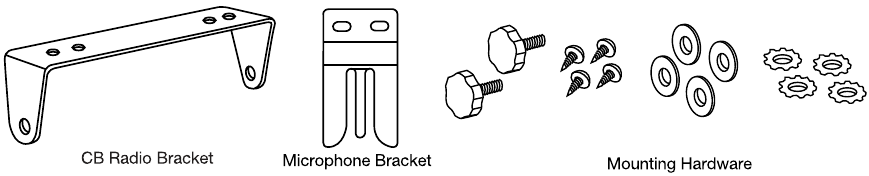

Er wordt één (1) universele montagebeugel meegeleverd, samen met één (1) microfoonbeugel, vier (4) zelftappende schroeven en sterringen. De CB wordt in de universele montagebeugel gehouden door twee (2) duimschroeven, waardoor de meest comfortabele hoek kan worden aangepast.

Om uw 19 MINI te monteren en aan te sluiten:

1. Houd de radio met de montagebeugel op de gewenste locatie. Verwijder de radio en gebruik de montagebeugel als sjabloon om de locatie voor de montageschroeven te markeren.

2. Boor indien nodig gaten en bevestig de montagebeugel op de gewenste locatie.
3. Sluit de antennekabelstekker aan op de aansluiting met het label "ANT" op de achterkant van het apparaat.

   Opmerking: U moet een CB-antenne (apart verkrijgbaar) gebruiken met deze radio. Antenne-opties zijn beschikbaar op cobra.com
4. Sluit de rode draad van het DC-snoer aan op een 12 volt accessoirezekering.

5. Sluit de negatieve of zwarte draad aan op het frame van het voertuig.
   OPMERKING: De accu is verbonden met het frame van het voertuig, meestal het "chassis" genoemd. Soms moet hiervoor verf worden verwijderd om een locatie te bereiken met goed elektrisch contact. De installatievereisten kunnen variëren afhankelijk van het voertuig.
6. Monteer de microfoonbeugel op een handige locatie die het gebruik van het voertuig niet hindert met behulp van de twee meegeleverde schroeven.

7. Sluit de microfoonstekker aan op de 19 MINI RJ-45-aansluiting op het voorpaneel. Installeer vervolgens de radio stevig in de montagebeugel.


   Gebruik de CB niet zonder antenne. Dit kan de zender beschadigen.

OPMERKING: Voor betere CB-radioprestaties, sluit u de voedingsdraden van de radio rechtstreeks aan op de voertuigaccu. Dit helpt om het volgende te garanderen:

1. Vermindert geleidingslawaai van de stroomlijn in de radio door gebruik te maken van de mechanische filtereigenschappen van de voertuigaccu;
2. Door de juiste draaddikte tussen de accu en de radio te gebruiken, worden spanningsvallen naar het radiozendergedeelte geminimaliseerd en wordt het RF-uitgangsvermogen van de zender gemaximaliseerd.

De 19 MINI bedienen

De radio in- en uitschakelen

1. Om uw radio in te schakelen, drukt u op de POWER-knop en laat u deze los. De radio geeft een melding en het LCD-scherm wordt ingeschakeld.
2. Om de radio uit te schakelen, houdt u de POWER-knop ingedrukt totdat het LCD-scherm wordt uitgeschakeld.

Volumeregeling
Draai aan de POWER-knop om het volume aan te passen: met de klok mee om het volume te verhogen, tegen de klok in om het volume te verlagen.

Kanaalbediening

1. Terwijl uw radio is ingeschakeld, drukt u op de POWER-knop en laat u deze los om een kanaalselectie te openen. Het kanaalnummer knippert op het LCD-scherm.
2. Draai aan de POWER-knop om het kanaal aan te passen. Met de klok mee om het kanaalnummer te verhogen, tegen de klok in om het te verlagen.
3. Druk op de POWER-knop en laat deze los om het gewenste kanaal te selecteren en af te sluiten. Het kanaalnummer stopt met knipperen.

OPMERKING: Kanalen kunnen ook handmatig worden gewijzigd met behulp van de UP- of DN-knop op de microfoon. Als u de UP- of DN-knop ingedrukt houdt, kunt u snel van kanaal wisselen.

Squelch Control (Niveaus 1 - 34)
Squelch (SQ) wordt gebruikt om achtergrondgeluid van de ontvanger uit te schakelen of te elimineren bij afwezigheid van een inkomend signaal (wanneer u niet praat).

1. Om het squelch-niveau aan te passen, drukt u op de SQ/ASQ-knop en laat u deze los. geeft het squelch-niveau aan.
2. Draai aan de POWER-knop of druk op de UP- of DN-knop van de microfoon om het squelch-niveau te wijzigen.
   OPMERKING: het gebruik van de UP- of DN-knoppen op de microfoon verandert de squelch-niveaus snel.
3. Druk nogmaals op de SQ/ASQ-knop en laat deze los of wacht 5 seconden om het geselecteerde squelch-niveau op te slaan en af te sluiten.
   OPMERKING: Hoe hoger het nummer, hoe sterker een inkomend signaal moet zijn om squelch te doorbreken en op de CB te worden ontvangen.

Auto Squelch Control (Niveaus 1 - 9)
Auto Squelch (ASQ) meet en blokkeert continu het geluid van inkomende signalen.

1. Houd de SQ/ASQ-toets ingedrukt totdat LCD weergeeft.
   geeft het ASQ-niveau aan. Hoe hoger het nummer, hoe sterker een inkomend signaal moet zijn om squelch te doorbreken en op de CB te worden ontvangen.
2. Draai aan de POWER-knop of druk op de UP- of DN-knop van de microfoon om het ASQ-niveau te wijzigen.
   OPMERKING: het gebruik van de UP- of DN-knoppen op de microfoon verandert de squelch-niveaus snel.
3. Druk nogmaals op de SQ/ASQ-toets en laat deze los of wacht 5 seconden om het geselecteerde ASQ-niveau op te slaan en af te sluiten.

Externe luidspreker installeren
Kies een externe luidspreker van 8 Ohm met een 3,5 mm mono-connector.

De 19 Mini externe luidsprekeruitgang is een Bridge Tied Load (BTL)-ontwerp. Sluit de luidsprekerdraden niet kort aan op aarde, omdat dit de luidsprekerversterker kan beschadigen.

Toetsenbordvergrendeling

1. Houd de MENU-toets 3 seconden ingedrukt om de toetsen te vergrendelen. Het LCD-scherm toont het pictogram.
2. Wanneer het toetsenbord is vergrendeld, houdt u de MENU-toets 3 seconden ingedrukt om de toetsen te ontgrendelen. Het pictogram wordt uitgeschakeld.

Noodkanaal 9/19

1. Druk op de 9/19-knop en laat deze los om CH9 te kiezen.
2. Druk nogmaals op de 9/19-knop en laat deze los om CH19 te kiezen.
3. Druk een derde keer op de 9/19-knop en laat deze los om terug te keren naar uw oorspronkelijke kanaalselectie.

Scannen

1. Houd de Kanaal OMHOOG- of OMLAAG-knop en de POWER-knop tegelijkertijd ingedrukt om de SCAN-functie te activeren.
2. De radio scant automatisch alle 40 kanalen en stopt op een actief kanaal. Druk op een willekeurige toets om SCAN te beëindigen.

VOX

1. Houd de PTT-schakelaar op de microfoon ingedrukt.
2. Druk op de MENU-knop en laat deze los om de VOX-functie te activeren of deactiveren, wordt weergegeven op het LCD-scherm wanneer VOX actief is.

Menu-opties

1. Druk op de MENU-knop en laat deze los om de menulijst te openen.
2. Draai aan de POWER-knop of druk op de UP- of DN-knoppen van de microfoon om de gewenste functie te kiezen.
3. Druk op de POWER-knop en laat deze los om de instelling voor de gewenste functie te openen. Eenmaal geselecteerd, knippert de instelling op het LCD-scherm.
4. Draai de POWER-knop met de klok mee of druk op de UP- of DN-knoppen van de microfoon om de gewenste instelling te selecteren.
5. Druk op de POWER-knop en laat deze los om de instelling te bevestigen en af te sluiten.
6. Om het menu te verlaten, houdt u de POWER-knop ingedrukt of houdt u de microfoon PTT-schakelaar ingedrukt of wacht u 10 seconden nadat de instellingsselectie is bevestigd.

Terugzetten naar fabrieksinstellingen

1. Druk op de MENU-knop en laat deze los om de menulijst te openen.
2. Draai aan de POWER-knop of druk op de UP- of DN-knoppen van de microfoon om de RESET-instelling te kiezen.
3. Druk op de POWER-knop en laat deze los om te selecteren. RESET knippert in het display.
4. Houd de POWER-knop ingedrukt totdat RESET stopt met knipperen.
5. Laat de POWER-knop los en de radio wordt automatisch teruggezet naar de fabrieksinstellingen.

LCD-scherm	Functie	Instelling
	Pieptoon	on (standaard): pieptoon inschakelen oF: pieptoon uitschakelen
	Roger Pieptoon Geluidsinstelling (Tonen)	oF, Tooninstellingen 01 - 06 oF: (standaard) roger pieptoon uitschakelen
	VOX-gevoeligheidsniveau-instelling	Niveau: 01 -09 Standaard: 03
	VOX Vertragingstijdinstelling	Niveau: 01 -09 Standaard: 01
	RF-versterkingsregeling	Niveaus: 03, 06, 09 - 48 oF (standaard) RF-versterking uit
	Time-outtimer	oF, 01 - 10 minuten Standaard: 05
	Automatische inschakelinstelling	on (standaard): Automatisch inschakelen oF: Handmatig inschakelen
	Firmwareversie	Geeft 2 cijfers weer Firmwareversie
	Zie het gedeelte Terugzetten naar fabrieksinstellingen

Vragen of hulp nodig? Bel Cobra Customer Care op 800-543-1608.
