WORX WG163 Trimmer Handleiding

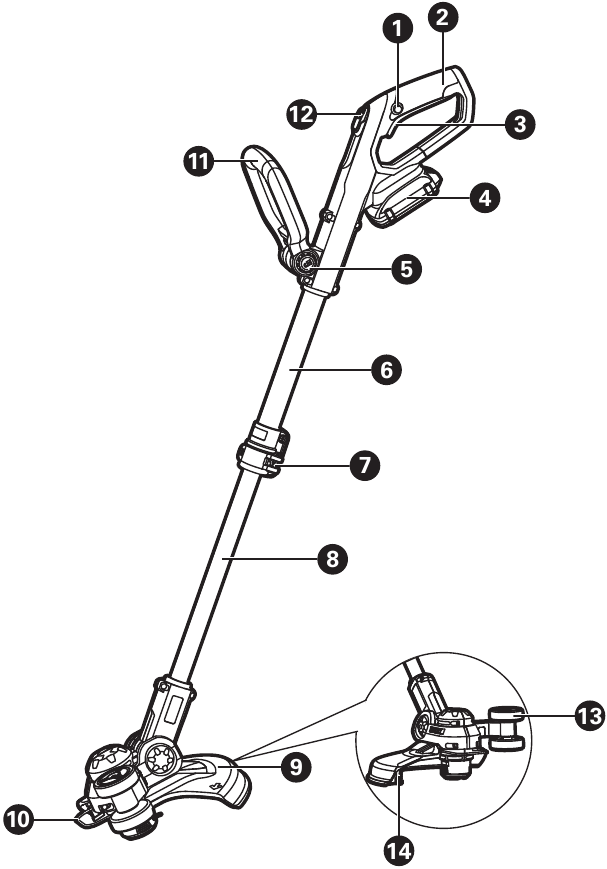

OVERZICHT

1. VERGRENDELKNOP
2. ACHTERSTE HANDGREEP
3. AAN/UIT-SCHAKELAAR
4. ACCUPACK *
5. ONTGRENDELKNOP HANDGREEP
6. BOVENSTE AS
7. VERGRENDELINGSKRAAG
8. ONDERSTE AS
9. VEILIGHEIDSBESCHERMING
10. BLOEMBESCHERMING
11. HULPHANDGREEP
12. COMMAND FEED-KNOP
13. KANTWIEL
14. LIJNSNIJDER

* Niet alle afgebeelde of beschreven accessoires zijn inbegrepen in de standaardlevering.

TECHNISCHE GEGEVENS

*Voltage gemeten zonder belasting. De aanvankelijke accuspanning bereikt maximaal 20 volt. De nominale spanning is 18 volt.

ACCESSOIRES

Gebruik alleen de juiste accessoires die bedoeld zijn voor dit gereedschap. Accessoire-informatie is te vinden op de productverpakking, bij een WORX-dealer of op onze website op www.worx.com of door te bellen naar 1-866-354WORX(9679).

elk ander accessoire of hulpstuk kan het risico op letsel vergroten.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Bij het gebruik van elektrische tuingereedschappen moeten altijd elementaire veiligheidsmaatregelen worden gevolgd om het risico op brand, elektrische schokken en persoonlijk letsel te verminderen, waaronder de volgende:

Lees alle instructies.

Dit product kan lood, ftalaat of andere chemicaliën bevatten waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen en andere reproductieve schade veroorzaken. Was uw handen na gebruik.

VOOR ALLE APPARATEN

1. Vermijd gevaarlijke omgevingen - Gebruik geen apparaten op vochtige of natte plaatsen.
2. Niet gebruiken in de regen.
3. Houd kinderen uit de buurt - Alle bezoekers moeten op afstand van het werkgebied worden gehouden.
4. Kleed u correct - Draag geen losse kleding of sieraden. Ze kunnen vast komen te zitten in bewegende delen. Draag beschermende kleding; het gebruik van rubberen handschoenen, lange broeken, shirts met lange mouwen en stevig schoeisel wordt aanbevolen bij het werken in de buitenlucht. Draag een beschermende haarkap om lang haar in te sluiten.
5. Gebruik een veiligheidsbril - Gebruik altijd een gezichts- of stofmasker als de werkzaamheden stoffig zijn.
6. Gebruik het juiste apparaat - Gebruik het apparaat niet voor andere werkzaamheden dan waarvoor het bedoeld is.
7. Forceer het apparaat niet - Het zal het werk beter doen en met minder kans op letsel tegen het tempo waarvoor het is ontworpen.
8. Reik niet te ver - Zorg te allen tijde voor een goede basis en evenwicht.
9. Blijf alert - Let op wat u doet. Gebruik uw gezond verstand. Gebruik het apparaat niet als u moe bent.
10. Bewaar niet-gebruikte apparaten binnenshuis - Wanneer ze niet in gebruik zijn, moeten apparaten binnenshuis worden opgeslagen op een droge en hoge of afgesloten plaats - buiten het bereik van kinderen.
11. Onderhoud het apparaat met zorg - Houd de snijkant scherp en schoon voor de beste prestaties en om het risico op letsel te verminderen. Volg de instructies voor het smeren en vervangen van accessoires. Inspecteer het snoer van het apparaat periodiek en laat het, indien beschadigd, repareren door een erkende servicefaciliteit. Inspecteer verlengsnoeren periodiek en vervang ze indien beschadigd. Houd de handgrepen droog, schoon en vrij van olie en vet.
12. Controleer beschadigde onderdelen - Voor verder gebruik van het apparaat moet een beschadigde beschermkap of ander onderdeel zorgvuldig worden gecontroleerd om te bepalen of deze correct werkt en de beoogde functie uitvoert. Controleer op uitlijning van bewegende delen, vastlopen van bewegende delen, breuk van onderdelen, montage en alle andere omstandigheden die de werking kunnen beïnvloeden. Een beschadigde beschermkap of ander onderdeel moet op de juiste manier worden gerepareerd of vervangen door een erkend servicecentrum, tenzij elders in deze handleiding anders is aangegeven.

VOOR ALLE OP ACCU'S WERKENDE TUINAPPARATEN

1. Voor alle op accu's werkende tuingereedschappen
   1. Laad het apparaat niet op in de regen of op natte plaatsen.
   2. Gebruik het op accu's werkende apparaat niet in de regen.
      Verwijder of ontkoppel altijd de accu voordat u de grastrimmer afstelt, schoonmaakt, onderhoudt of vervoert.
2. Voor alle op accu's werkende producten die een verwijderbare of scheidbare accu gebruiken:
   1. Gebruik alleen het volgende type en formaat accu('s):
      WA3525 / WA3520
   2. Gooi de accu('s) niet in vuur. De cel kan exploderen. Raadpleeg de lokale voorschriften voor mogelijke speciale verwijderingsinstructies.
   3. Open of vermink de accu('s) niet. Vrijgekomen elektrolyt is corrosief en kan schade aan de ogen of huid veroorzaken. Het kan giftig zijn bij inslikken.
   4. Wees voorzichtig bij het hanteren van accu's om te voorkomen dat de accu wordt kortgesloten met geleidende materialen zoals ringen, armbanden en sleutels. De accu of geleider kan oververhit raken en brandwonden veroorzaken.
3. Vermijd onbedoeld starten – Plaats de accu niet met uw vinger op de schakelaar. Zorg ervoor dat de schakelaar uit staat wanneer u de accu plaatst.

BEWAAR DEZE INSTRUCTIES

AANVULLENDE VEILIGHEIDSREGELS VOOR GRASTRIMMERS EN KANTJESKNIPPERS

1. Houd de beschermkappen op hun plaats en in goede staat.
2. Houd handen en voeten uit de buurt van het snijgebied.
3. Gebruik geen zwaardere lijnen dan aanbevolen in deze handleiding.
4. Gebruik geen lijnmaterialen van andere soorten – bijvoorbeeld metalen draad, touw en dergelijke.

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN

Lees alle veiligheidswaarschuwingen en instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

1.
   Risico op brand en brandwonden. Niet demonteren, verwarmen boven 100°C (212°F) of verbranden. Stel cellen of accu's niet bloot aan hitte of vuur. Vermijd opslag in direct zonlicht.
2. Gooi de gebruikte accu onmiddellijk weg. Wanneer u secundaire cellen of accu's weggooit, houd dan cellen of accu's van verschillende elektrochemische systemen gescheiden van elkaar.
3. Houd de accu buiten het bereik van kinderen en in de originele verpakking totdat deze klaar is voor gebruik.
4. Steek nooit accu's in de mond. Neem bij inslikken contact op met uw arts of plaatselijk antigifcentrum.
5.
   De accu die in dit apparaat wordt gebruikt, kan een risico op brand of chemische brandwonden opleveren als deze verkeerd wordt behandeld. Vervang de accu alleen door (WORX). Het gebruik van een andere accu kan een risico op brand of explosie opleveren
6.
   Gebruik geen zichtbaar beschadigde accu of apparaat, indien van toepassing.
7.
   Wijzig of probeer het apparaat of de accu niet te repareren, indien van toepassing.
8. ACCU MOET WORDEN GERECYCLEERD
9. Sluit een cel of accu niet kort. Bewaar cellen of accu's niet lukraak in een doos of lade waar ze elkaar kunnen kortsluiten of kortgesloten kunnen worden door geleidende materialen.
10. Stel cellen of accu's niet bloot aan mechanische schokken.
11. Houd cellen en accu's schoon en droog.
    Veeg de cel- of accupolen schoon met een schone, droge doek als ze vuil worden.
12. Houd secundaire cellen en accu's niet opgeladen wanneer ze niet in gebruik zijn.
13. Bewaar de originele cel- en acculiteratuur voor toekomstig gebruik.
14. Gebruik geen andere oplader dan die specifiek is bedoeld voor gebruik met de apparatuur. Secundaire cellen en accu's moeten voor gebruik worden opgeladen. Gebruik altijd de juiste oplader en raadpleeg de instructies van de fabrikant of de handleiding van de apparatuur voor de juiste oplaadinstructies.
15. Verwijder, indien mogelijk, de accu uit de apparatuur wanneer deze niet in gebruik is.
16. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de accu, het apparaat oppakt of draagt. Het dragen van het apparaat met uw vinger op de schakelaar of het inschakelen van een apparaat met de schakelaar aan nodigt ongelukken uit.
17. Ontkoppel de accu van het apparaat voordat u aanpassingen maakt, accessoires verwisselt of het apparaat opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op het per ongeluk starten van het apparaat.
18. Onder misbruikende omstandigheden kan er vloeistof uit de accu worden geslingerd; vermijd contact. Als er per ongeluk contact optreedt, spoel dan met water. Als er vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de accu wordt geslingerd, kan irritatie of brandwonden veroorzaken.
19. Laat het onderhoud uitvoeren door een gekwalificeerd reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het product wordt gehandhaafd.

BEWAAR DEZE INSTRUCTIES

SYMBOLEN

	Om het risico op letsel te verminderen, moet de gebruiker de handleiding lezen
	Draag oorbescherming
	Draag oogbescherming
	Om de mogelijkheid van een elektrische schok te vermijden, niet gebruiken in vochtige of natte omstandigheden
	Houd alle andere mensen, inclusief kinderen, huisdieren en omstanders buiten de gevarenzone van 15 meter (50 voet), stop de trimmer onmiddellijk als u wordt benaderd.
	Li-Ion batterij. Gescheiden inzameling, en de batterij moet worden gerecycled
	POSITEC Inc. heeft een partnerschap opgezet met de RBRC Corporation om alle Positec-batterijen met de RBRC-call2recycle-zegel te recyclen. Gooi batterijen niet in de prullenbak ter bescherming van het milieu. Nadat de levenscyclus van de batterijen is beëindigd, kunt u bellen met 1-800-822-8837 voor een gratis service die de batterij op de juiste manier zal verwijderen.

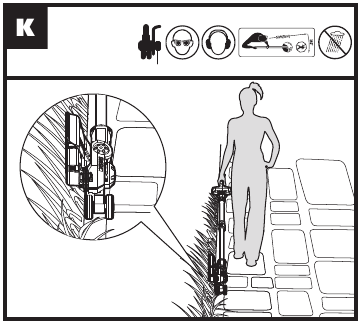

	Kantensnijden
	Trimmen
	Vergrendelen
	Ontgrendelen
	Zorg ervoor dat de batterij is verwijderd voordat u accessoires verwisselt

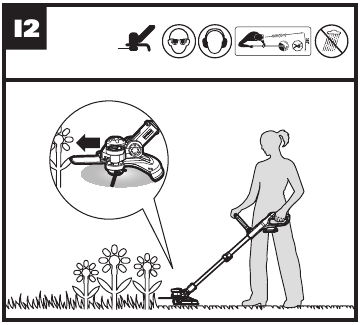

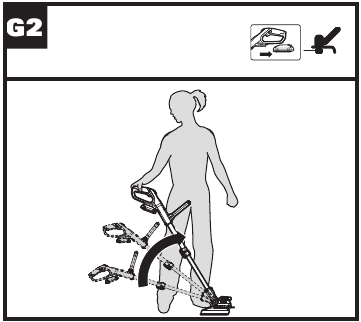

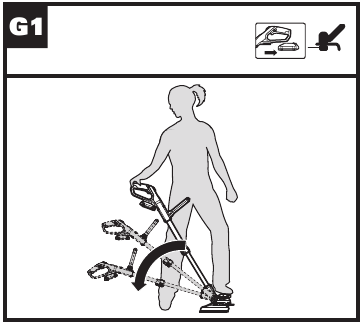

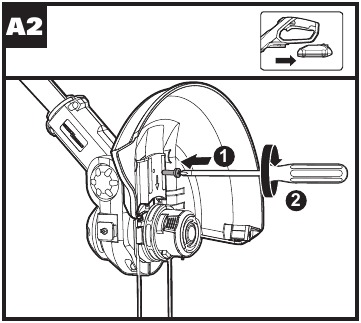

MONTAGE & BEDIENING

GEBRUIKSAANWIJZING

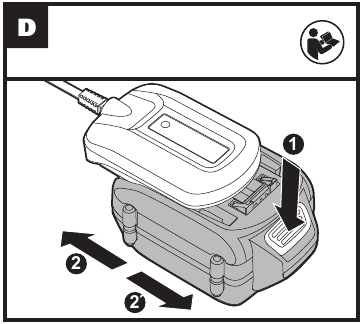

De oplader en de batterij zijn speciaal ontworpen om samen te werken, dus probeer geen andere apparaten te gebruiken. Steek nooit metalen voorwerpen in uw oplader of batterij-aansluitingen en laat ze er ook niet in komen, omdat er dan een elektrische storing en gevaar kan ontstaan.

1. Automatisch draadtoevoersysteem
   Wanneer de trimmer voor het eerst wordt ingeschakeld, wordt een klein stukje draad naar buiten gevoerd. Telkens wanneer het gereedschap vanuit stilstand wordt gestart, wordt er ongeveer 0,25 inch trimmerdraad doorgevoerd.
   Er zal een 'ratelend' geluid te horen zijn wanneer de draden de draadsnijder raken. SCHRIK NIET. Dit is heel normaal. Na ongeveer 5 seconden wordt de draad op de juiste lengte afgesneden en het geluid zal afnemen naarmate de motor op volle snelheid komt.
   Als het geluid van het afsnijden van de draad niet te horen is, moet er meer draad worden doorgevoerd.
   Om meer draad door te voeren, is het eerst noodzakelijk om de trimmer volledig te laten stoppen; hij moet volledig tot stilstand komen en vervolgens opnieuw starten, zodat de motor op volle snelheid kan komen.
   Herhaal het bovenstaande totdat u hoort dat de draad tegen de draadsnijder slaat.

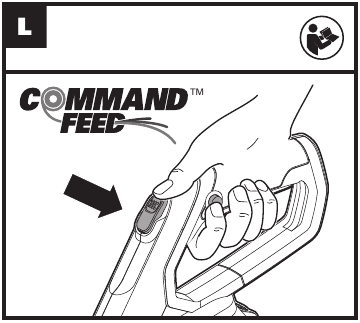

2. (Zie Fig. L)
   Uw trimmer is uitgerust met een 'Command Feed System' (Opdracht Toevoer Systeem). Om de draad efficiënt door te voeren, drukt u gewoon op de 'command feed button' (opdrachttoevoerknop) terwijl de machine draait totdat u het 'ratelende' geluid van het snijden van de draad hoort. De motor schakelt uit wanneer u op de 'Command Feed button' (opdrachttoevoerknop) drukt en start opnieuw wanneer u de knop loslaat. Tijdens dat proces voert de draad automatisch extra draad door om te snijden.

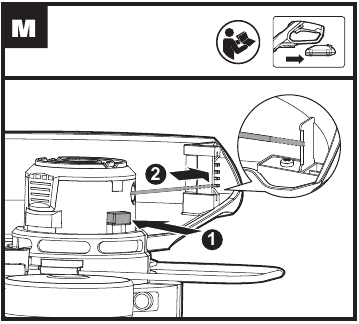

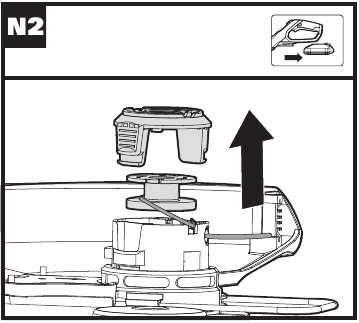

3. De draad handmatig doorvoeren (Zie Fig. M)
   Schakel de trimmer uit en verwijder de batterij. Indien nodig kan de draad handmatig worden doorgevoerd. Om dit te doen, drukt u op de handmatige 'Line Feed Button' (draadtoevoerknop) en laat u deze los, terwijl u voorzichtig aan de draad trekt totdat deze lang genoeg is om de 'Line Cutter' (draadsnijder) te bereiken. Als de draad voorbij de 'Line Cutter' (draadsnijder) uitsteekt, is er te veel draad doorgevoerd. Als er te veel draad is doorgevoerd, verwijdert u de spoelkap en draait u de spoel tegen de klok in totdat de draad de gewenste lengte heeft.

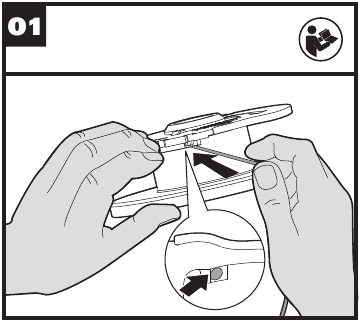

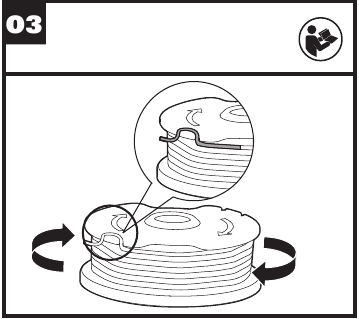

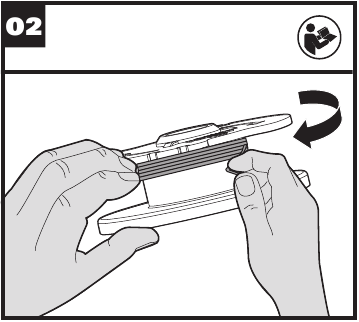

4. De draad handmatig opwikkelen (Zie Fig. O1, O2, O3, O4)
   Neem ongeveer 3 meter (10ft) draad. Steek 15 mm (5/8 inch) draad in de spoelgaten en wind de draad in de richting van de pijlen op de bovenkant van de spoel. Laat ongeveer 100 mm (4 inch) draad afgewikkeld en plaats deze in de schoenplaat. Zorg ervoor dat de draad netjes op de spoel is opgerold. Als u dit niet doet, wordt de efficiëntie van de automatische draadtoevoer belemmerd. Plaats vervolgens de spoel zoals weergegeven in Fig. N1, N2, N3

ONDERHOUD

Koppel na gebruik de batterij los van het gereedschap en controleer op schade.
Uw elektrische gereedschap vereist geen extra smering of onderhoud. Er zijn geen door de gebruiker te onderhouden onderdelen in uw elektrische gereedschap. Gebruik nooit water of chemische reinigingsmiddelen om uw elektrische gereedschap schoon te maken. Veeg schoon met een droge doek. Bewaar uw elektrische gereedschap altijd op een droge plaats bij kamertemperatuur. Houd de ventilatiesleuven van de motor schoon. Houd alle bedieningselementen vrij van stof.

PROBLEEMOPLOSSING

De volgende tabel geeft problemen en acties die u kunt uitvoeren als uw machine niet correct werkt. Als deze het probleem niet identificeren en corrigeren, neem dan contact op met uw WORX klantenservice op 1-866-354-WORX.

Switch the machine off and remove the battery prior to any troubleshooting.

LITHIUM ION BATTERY
Do Not Load or Transport Package if Damaged (Laad of transporteer het pakket niet als het beschadigd is)
For more information, call (Bel voor meer informatie)
Within USA and Canada: 1-800-424-9300
Outside USA and Canada: +1-703-741-5970
Non Emergency: 855-694-2388

HELPLINE NUMBER (HULPLIJN NUMMER)
1-866-354-WORX (9679)

www.worx.com
Copyright © 2015, Positec. All Rights Reserved.
