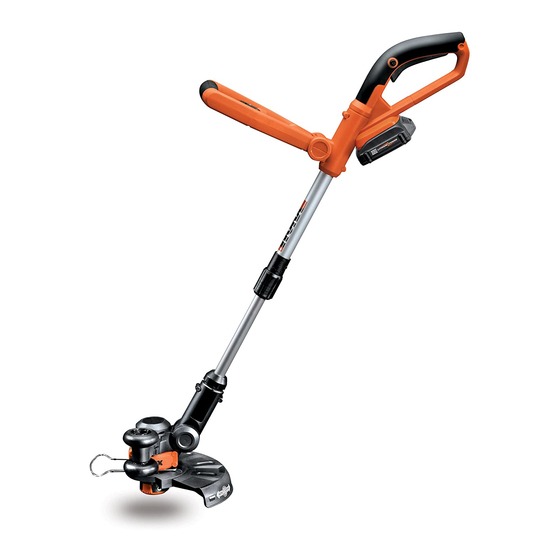

Worx WG155 Trimmer Handleiding

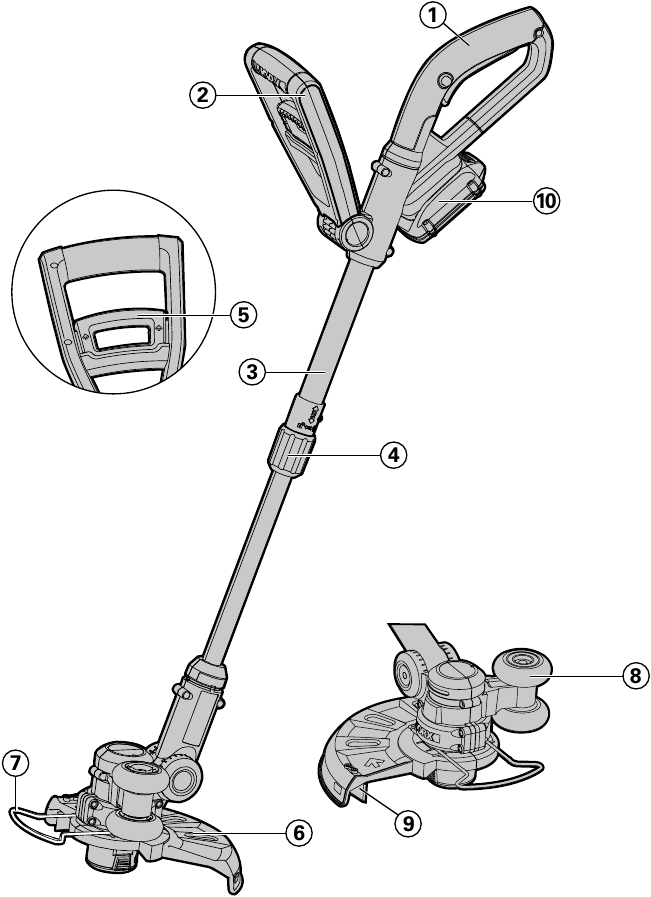

OVERZICHT

WERKING

1. ACHTERHANDGREEP
2. HULPHANDGREEP
3. TELESCOPISCHE STANG
4. VERGRENDELINGSKRAAG
5. VERGRENDELINGSHENDEL HULPHANDGREEP
6. VEILIGHEIDSBESCHERMING
7. BLOEMBESCHERMING
8. KANTENSNIJWIEL
9. LIJNSNIJDER
10. ACCUPACK
11. TRIMMERKOPAFDEKKING (Zie Fig. K2)
12. ONTGRENDELINGSKLEP AFDEKKING (Zie Fig. K2)
13. SPOEL (Zie Fig. K2)
14. TRIMMERKOP (Zie Fig. K2)
15. OOGJE (Zie Fig. K2)
16. LIJNVOEDINGSKNOP (Zie Fig. K1)
17. WANDMONTAGEBEUGEL, GEREEDSCHAP (Zie Fig. L)
18. KOPPELING ONDERSTE STANG (Zie Fig. F1)
19. BOVENSTE STANG (Zie Fig. F1)
20. MOTORHUIS TRIMMERKOP (Zie Fig. H1)

TECHNISCHE GEGEVENS

* Voltage gemeten zonder belasting. De initiële batterijspanning bereikt een maximum van 20 volt. De nominale spanning is 18 volt.

ACCESSOIRES

BENODIGD GEREEDSCHAP VOOR MONTAGE

Schroevendraaier
We raden aan om uw accessoires te kopen in dezelfde winkel waar u het gereedschap heeft gekocht. Gebruik accessoires van goede kwaliteit die zijn gemarkeerd met een bekende merknaam. Kies het type op basis van de werkzaamheden die u wilt uitvoeren. Raadpleeg de accessoireverpakking voor meer informatie. Winkelpersoneel kan u helpen en advies geven.

VEILIGHEIDSINSTRUCTIES

Sommig stof dat ontstaat door elektrisch schuren, zagen, slijpen, boren en andere bouwwerkzaamheden bevat chemicaliën waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:

• Lood uit verf op loodbasis,
• Kristallijn silica uit bakstenen en cement en andere metselwerkproducten, en
• Arseen en chroom uit chemisch behandeld hout.
  Uw risico op deze blootstellingen varieert, afhankelijk van hoe vaak u dit type werk doet. Om uw blootstelling aan deze chemicaliën te verminderen:
• Werk in een goed geventileerde ruimte,
• Werk met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes uit te filteren.

Bij het gebruik van elektrische tuingereedschappen moeten altijd elementaire veiligheidsmaatregelen worden gevolgd om het risico op brand, elektrische schokken en persoonlijk letsel te verminderen, waaronder de volgende:

Lees alle instructies.

VOOR ALLE APPARATEN

1. Vermijd een gevaarlijke omgeving - Gebruik geen apparaten op vochtige of natte plaatsen.
2. Niet gebruiken in de regen.
3. Houd kinderen uit de buurt - Alle bezoekers moeten op afstand van het werkgebied worden gehouden.
4. Kleed u correct - Draag geen losse kleding of sieraden. Deze kunnen vast komen te zitten in bewegende onderdelen. Het dragen van beschermende kleding; het gebruik van rubberen handschoenen, lange broeken, shirts met lange mouwen en stevig schoeisel wordt aanbevolen bij het werken in de buitenlucht. Draag een beschermende haarkap om lang haar in te sluiten.
5. Gebruik een veiligheidsbril - Gebruik altijd een gezichts- of stofmasker als de werkzaamheden stoffig zijn.
6. Gebruik het juiste apparaat - Gebruik het apparaat niet voor andere werkzaamheden dan waarvoor het is bedoeld.
7. Vermijd onbedoeld starten - Draag een apparaat met stekker erin niet met uw vinger op de schakelaar. Zorg ervoor dat de schakelaar uit staat wanneer u de stekker in het stopcontact steekt.
8. Forceer het apparaat niet - Het zal het werk beter doen en met minder kans op letsel met de snelheid waarvoor het is ontworpen.
9. Reik niet te ver - Zorg te allen tijde voor een goede basis en evenwicht.
10. Blijf alert - Let op wat u doet. Gebruik uw gezond verstand. Gebruik het apparaat niet als u moe bent.
11. Bewaar ongebruikte apparaten binnenshuis - Wanneer ze niet in gebruik zijn, moeten apparaten binnenshuis worden opgeslagen op een droge en hoge of afgesloten plaats - buiten het bereik van kinderen.
12. Onderhoud het apparaat zorgvuldig - Houd het snijvlak scherp en schoon voor de beste prestaties en om het risico op letsel te verminderen. Volg de instructies voor het smeren en vervangen van accessoires. Inspecteer het snoer van het apparaat periodiek en laat het repareren door een erkende servicefaciliteit als het beschadigd is. Inspecteer verlengsnoeren periodiek en vervang ze als ze beschadigd zijn. Houd de handgrepen droog, schoon en vrij van olie en vet.
13. Controleer beschadigde onderdelen - Vóór verder gebruik van het apparaat moet een beschermkap of ander onderdeel dat beschadigd is, zorgvuldig worden gecontroleerd om te bepalen of het goed zal werken en de beoogde functie zal vervullen. Controleer op uitlijning van bewegende onderdelen, vastlopen van bewegende onderdelen, breuk van onderdelen, montage en alle andere omstandigheden die de werking kunnen beïnvloeden. Een beschermkap of ander onderdeel dat beschadigd is, moet op de juiste manier worden gerepareerd of vervangen door een erkend servicecentrum, tenzij anders aangegeven in deze handleiding.

INSTRUCTIEHANDLEIDING VOOR OP EEN ACCU WERKEND TUINGEREEDSCHAP

1. De instructiehandleiding voor alle op een accu werkende tuingereedschappen moet de volgende of gelijkwaardige instructies bevatten:
   1. Laad het apparaat niet op in de regen of op natte plaatsen.
   2. Gebruik geen op een accu werkend apparaat in de regen.
   3. Bij het vervangen van batterijen moeten alle batterijen tegelijkertijd worden vervangen. Het mengen van nieuwe en lege batterijen kan de interne celspanning verhogen en de lege batterij(en) doen barsten. (Geldt voor producten die meer dan één afzonderlijk vervangbare primaire batterij gebruiken.)
   4. Bij het plaatsen van batterijen in dit product moet de juiste polariteit of richting worden aangehouden. Het omgekeerd plaatsen van batterijen kan leiden tot lekkage of explosie. (Geldt voor producten die meer dan één afzonderlijk vervangbare primaire batterij gebruiken.)
   5. Vermijd onbedoeld starten - Plaats de batterij niet met uw vinger op de schakelaar. Zorg ervoor dat de schakelaar uit staat wanneer u de batterij plaatst.
   6. Verwijder of ontkoppel de batterij vóór het onderhoud, de reiniging of het verwijderen van materiaal van het tuingereedschap.
2. De instructiehandleiding voor alle op een accu werkende producten die een verwijderbare of afneembare batterij gebruiken, moet de volgende of gelijkwaardige instructies bevatten:
   1. Gebruik alleen het volgende type en formaat batterij(en): WA3520.
   2. Gooi de batterij(en) niet in vuur. De cel kan exploderen. Raadpleeg de plaatselijke voorschriften voor mogelijke speciale verwijderingsinstructies.
   3. Open of beschadig de batterij(en) niet. Vrijgekomen elektrolyt is corrosief en kan schade aan de ogen of huid veroorzaken. Het kan giftig zijn bij inslikken.
   4. Wees voorzichtig bij het hanteren van batterijen om te voorkomen dat de batterij wordt kortgesloten met geleidende materialen zoals ringen, armbanden en sleutels. De batterij of geleider kan oververhit raken en brandwonden veroorzaken.

BEWAAR DEZE INSTRUCTIES

SYMBOLEN

Waarschuwing
Lees de handleiding
Niet blootstellen aan regen of water
Niet verbranden
Laad de accu altijd op bij een temperatuur tussen 4,5°C en 40,5°C (40°F-105°F)
Gooi batterijen niet weg, breng lege batterijen terug naar uw plaatselijke inzamelpunt of recyclingpunt
VERWIJDEREN VAN DE ACCU EN VOORBEREIDING VOOR RECYCLING
Om natuurlijke hulpbronnen te behouden, dient u batterijen op de juiste manier te recyclen of weg te gooien. Dit product bevat lithium-ionbatterijen. Plaatselijke, staats- of federale wetten kunnen het verbieden om lithium-ionbatterijen bij het gewone afval te gooien. Raadpleeg uw plaatselijke afvalverwerker voor informatie over beschikbare recycling- en/of verwijderingsopties.

Kanten snijden

Trimmen

MONTAGE

1. MONTAGE VAN DE VEILIGHEIDSBESCHERMING (Zie Fig. A1, A2)
   Bevestig de veiligheidsbescherming aan de trimmerkop. Lijn de bescherming uit zodat deze in de sleuven op de trimmerkop schuift. Draai het gereedschap om en bevestig de veiligheidsbescherming op de trimmerkop met de meegeleverde schroef (a).
2. MONTAGE VAN HET KANTENSNIJWIEL (Zie Fig. B1, B2)
   Met het gereedschap met de goede kant naar boven, schuift u de kantensnijwielmontage op de metalen plaat aan de zijkant van de trimmerkop. Zorg ervoor dat de groeven van de kantensnijwielmontage op de metalen plaat vergrendelen, u hoort het op zijn plaats klikken.
   Om de wielmontage te verwijderen, drukt u op de ontgrendelingsknop (b) op het wiel en trekt u de wielmontage omhoog.

GEBRUIKSAANWIJZING

De oplader en de accu zijn speciaal ontworpen om samen te werken, probeer dus geen andere apparaten te gebruiken. Steek nooit metalen voorwerpen in uw oplader of accuaansluitingen en laat dit ook niet toe, omdat dit een elektrisch defect en gevaar kan veroorzaken.

1. VOORDAT U UW DRAADLOZE GRUSTRIMMER GEBRUIKT
   Uw accu is NIET OPGELADEN en moet eenmaal volledig worden opgeladen voordat deze wordt gebruikt. De meegeleverde acculader is afgestemd op de Li-ion batterij voor gebruik met dit gereedschap. Gebruik geen andere acculader.
2. UW ACCU OPLADEN
   De Li-ion batterij is beschermd tegen diepe ontlading. Wanneer de batterij leeg is, wordt de trimmer uitgeschakeld door middel van een beveiligingscircuit: De trimmerkop stopt met draaien. Opmerking: In een warme omgeving of na intensief gebruik kan de accu te heet worden om op te laden. Wacht even tot de batterij is afgekoeld voordat u hem oplaadt.
3. DE ACCU VERWIJDEREN OF PLAATSEN (Zie Fig. C)
   Druk op de ontgrendelknop van de accu om de accu uit uw trimmer te verwijderen. Plaats de accu na het opladen op de accuhouder van de trimmer. Een simpele duw en lichte druk is voldoende.
4. VEILIGHEID AAN/UIT SCHAKELAAR (Zie Fig. D)
   De veiligheidsschakelaar is vergrendeld om onbedoeld starten te voorkomen. Druk op de vergrendelknop (c) en druk vervolgens op de aan/uit schakelaar (d) en laat de vergrendelknop (c) los. Uw trimmer is nu aan. Om uit te schakelen, laat u gewoon de aan/uit schakelaar los.

   De snijkop blijft draaien nadat de trimmer is uitgeschakeld; wacht tot hij volledig tot stilstand is gekomen en leg het gereedschap dan neer.
5. AFSTELLING VAN DE TELESCOPISCHE STEEL (Zie Fig. E)
   Draai de borgring (4) in de aangegeven richting los om te ontgrendelen, draai hem met de klok mee. Stel de lengte van de telescopische steel in op de meest comfortabele lengte.
   Draai de borgring (4) in de aangegeven richting vast om te vergrendelen, draai hem tegen de klok in.
6. HOOFDHENDEL ROTATIE (Zie Fig. F1, F2)
   Houd de trimmerkop (14) vast, trek de bovenste steel (19) omhoog en draai deze 90 graden met de klok mee en laat hem vervolgens terugzakken in de onderste steelkoppeling (18). Wanneer de bovenste steel weer in de onderste steelkoppeling wordt losgelaten, wordt deze automatisch vergrendeld.
7. AFSTELLING VAN DE AUXILIAIRE HENDEL
   Trek de vergrendelingshendel van de hulphendel (5) omhoog. Houd de vergrendelingshendel vast en draai de hulphendel naar de meest comfortabele en evenwichtige positie (zie Fig. G)
8. AFSTELLING VAN DE TRIMMERKOPHOEK TEN OPZICHTE VAN DE STEEL
   Om de hoek van de bovenste steel naar beneden bij te stellen of om het gereedschap van de trimmodus naar de kantmodus te converteren, zet u één voet op het motorhuisgedeelte van de trimmerkop (20), pakt u vervolgens de hoofdgreep/bovenste steel vast en oefent u voldoende kracht uit op de bovenste handgreep door deze naar beneden te duwen, zoals weergegeven in Fig. H1. Om de hoek van de bovenste steel naar boven bij te stellen, zet u één voet op het veiligheidsschermgebied van de trimmerkop, pakt u vervolgens de hoofdgreep vast, oefent u voldoende kracht uit om bij te stellen, zoals weergegeven in Fig. H2.
9. AFSTANDSBESCHERMING
   Duw de bloembeschermer naar binnen tijdens het kanten en trek hem naar buiten voor het trimmen, zoals weergegeven in figuur I. Zorg er voor het trimmen of kanten voor dat de bloembeschermer stevig op zijn plaats is vergrendeld.

GEBRUIK

Draag altijd een veiligheidsbril. Leun nooit over de trimmerkop. Stenen of vuil kunnen terugkaatsen of in de ogen en het gezicht worden gegooid en blindheid of ander ernstig letsel veroorzaken. Controleer bij het bedienen van het apparaat het volgende:
Draag een veiligheidsbril en zware kleding. Houd de voorste handgreep met één hand en de hulphendel met de andere hand vast. Houd het apparaat onder de taille. Werk alleen van rechts naar links om ervoor te zorgen dat vuil van u weg wordt gegooid. Houd de lijn, zonder voorover te buigen, dicht bij en evenwijdig aan de grond (loodrecht bij het kanten) en niet opeengepakt in het te snijden materiaal.

Zorg ervoor dat de lijn is uitgeschoven voor gebruik. Zorg ervoor dat de motor op volle snelheid is voordat u gaat trimmen of kanten.

Gebruik alleen 0,065"(1,65 mm) snijdraad, diameterdraad. Andere maten draad worden niet goed aangevoerd en leiden tot een onjuiste werking van de snijkop of kunnen ernstig letsel veroorzaken. Gebruik geen ander materiaal zoals draad, touw, koord, enz. Draad kan tijdens het snijden afbreken en een gevaarlijk projectiel worden dat ernstig letsel kan veroorzaken.

TRIMMEN
Houd de onderkant van de trimmerkop net boven de grond en in een lichte hoek. Laat alleen de punt van de draad in contact komen met het gras. Laat de trimmerdraad in zijn eigen tempo werken. Forceer de trimmerdraad niet in het werkgebied.

Kanten (Zie Fig. J)
Verander het gereedschap van de trim- naar de kantmodus door één voet op het motorhuisgedeelte van de trimmerkop (20) te plaatsen, terwijl u de hoofdgreep/bovenste steel vasthoudt en voldoende kracht uitoefent op de bovenste handgreep door deze naar beneden te duwen, zoals weergegeven in Fig H1. Zorg ervoor dat u de hoek van de trimmerkop zo afstelt dat deze zich in de laagste horizontale stand bevindt. Houd vervolgens de onderste behuizing vast en trek de bovenste steel omhoog en draai vervolgens 90 graden met de klok mee. (Fig. F1)
Plaats vervolgens het wiel op de grond voor de kantmodus. De beschermer heeft twee witte lijnen die de positie van de snijdraad aangeven. Lijn deze markeringen uit met de rand van uw gazon. Laat tijdens het kanten alleen de punt van de draad in contact komen met het gebied waaraan wordt gewerkt. Forceer de draad niet. De kantwielen helpen het apparaat te beschermen en voorkomen dat het apparaat de grond raakt. Wees extra voorzichtig tijdens het kanten, omdat er objecten uit de trimmerdraad kunnen worden gegooid.

AUTOMATISCH DRAADAANVOERSYSTEEM
Wanneer de trimmer voor het eerst wordt ingeschakeld, wordt een klein stukje draad uitgeschoven. Elke keer dat het gereedschap vanuit stilstand wordt gestart, wordt er ongeveer 0,25 inch trimmerdraad doorgevoerd. Er is een 'ratelend' geluid te horen wanneer de draden de draadsnijder raken. SCHRIK NIET, dit is heel normaal. Na ongeveer 5 seconden wordt de draad op de juiste lengte afgesneden en wordt het geluid minder naarmate de motor op volle snelheid komt.
Als het geluid van het snijden van de draad niet te horen is, moet er meer draad worden aangevoerd. Om meer draad aan te voeren, is het eerst noodzakelijk om de trimmer volledig tot stilstand te laten komen; hij moet volledig tot stilstand komen en vervolgens opnieuw worden gestart, zodat de motor de volle snelheid kan bereiken. Herhaal het bovenstaande totdat u hoort dat de draad tegen de draadsnijder slaat. (Herhaal deze procedure niet meer dan 6 keer)

OM DE DRAAD HANDMATIG AAN TE VOEREN (Zie Fig. K1)
Schakel de trimmer uit en verwijder de accu. Indien nodig kan de draad handmatig worden aangevoerd. Om te bedienen, drukt u op de knop voor handmatige draadaanvoer (16) en laat u deze los, terwijl u voorzichtig aan de draad trekt totdat deze lang genoeg is om de draadsnijder te bereiken. Als de draad voorbij de draadsnijder uitsteekt, is er te veel draad aangevoerd. Als er te veel draad is aangevoerd, verwijder dan de spoelkap en draai de spoel tegen de klok in totdat de draad de gewenste lengte heeft.

OM DE KAP TE VERWIJDEREN (Zie Fig. K2)
Houd de twee vergrendelingen (12) ingedrukt. Trek de spoelkap weg van de spoelhouder.
Bij het terugplaatsen van de spoelkap.
Houd alle delen van de kap en de spoelhouder schoon. Plaats de kap terug en druk stevig naar beneden in de richting van de spoelhouder om ervoor te zorgen dat de kap volledig in de juiste positie zit.
Controleer of de kap correct is geplaatst door te proberen hem te verwijderen zonder de twee vergrendelingen in te drukken.

OM DE TRIMMERDRAAD TE VERVANGEN
Schakel de trimmer uit en verwijder de accu.
Verwijder de spoelkap.
Voor uw gemak wordt aanbevolen om vervangende spoelen met de trimmerdraad vooraf geïnstalleerd te kopen.

OM DE SPOEL- EN DRAADMONTAGE TE PLAATSEN (Zie Fig. K3)
Verwijder de oude spoel uit de spoelhouder. Verwijder alle gebroken draad of snijresten uit het spoelgebied. Trek de draad van de nieuwe vervangende spoel door het oogje van de spoelhouder. Plaats de nieuwe spoel in de houder met de uitgesneden delen van de spoel naar binnen of naar beneden gericht. Wanneer de spoel in de spoelhouder is geplaatst, moet de gladde kant van de spoel zichtbaar zijn.
Maak de draad los van de klem op de spoel. Plaats de kap terug.

ALLEEN NYLON DRAAD PLAATSEN

Neem ongeveer 3 meter draad. Steek 15 mm draad in de spoelgaten en wikkel de draad in de richting van de pijlen op de bovenkant van de spoel. Uw trimmer is ontworpen om alleen draad te gebruiken met een maximale diameter van 0,065" / 1,65 mm.

Laat ongeveer 100 mm draad afgewikkeld en plaats deze in de klem.
Er moet op worden gelet dat de draad netjes op de spoel is opgerold. Als u dit niet doet, wordt de efficiëntie van de automatische draadaanvoer verminderd. Plaats vervolgens de spoel zoals beschreven in "Om spoel- en draadmontage te plaatsen".

UW GRUSTRIMMER OPBERGEN

1. MONTAGE VAN DE MUURBEUGEL (Zie Fig. L)
   Draai alle schroeven stevig vast. Controleer de beugel na montage zorgvuldig om er zeker van te zijn dat er tijdens gebruik geen beweging kan optreden.

   Zorg er altijd voor dat uw muurbeugel stevig aan de muur is bevestigd. Als u dit niet doet, kan dit leiden tot een ongeluk met mogelijk ernstig persoonlijk letsel tot gevolg.
2. UW GRUSTRIMMER OPBERGEN (Zie Fig. M)
   Stel de positie van de hulphendel dicht bij de hoofdhendel in en laat deze in de beugel zakken. Nu kan de grastrimmer in de muurbeugel worden opgeborgen, zoals afgebeeld.

ONDERHOUD

Koppel na gebruik de accu los van het gereedschap en controleer op beschadigingen. Uw elektrische gereedschap heeft geen extra smering of onderhoud nodig. Er zijn geen door de gebruiker te onderhouden onderdelen in uw elektrische gereedschap. Gebruik nooit water of chemische reinigers om uw elektrische gereedschap schoon te maken. Veeg schoon met een droge doek. Bewaar uw elektrische gereedschap altijd op een droge plaats met kamertemperatuur. Houd de ventilatieopeningen van de motor schoon. Houd alle bedieningselementen vrij van stof.

PROBLEEMOPLOSSING

De volgende tabel geeft controles en acties die u kunt uitvoeren als uw machine niet correct werkt. Als deze het probleem niet identificeren en corrigeren, neem dan contact op met uw servicevertegenwoordiger.

Schakel de machine uit en verwijder de accu voorafgaand aan elke probleemoplossing.

HElPLINE NUMBER (HELPLIJN NUMMER)
1-866-354-WORX (9679)

Designed in Italy. Made in China

Copyright © 2012, Positec. All Rights Reserved.
