weBoost Connect RV 65 Handleiding

Inhoud van de verpakking

Inhoud van doos 1

Booster

Inside Antenna (Binnenantenne)

Outside Antenna (Buitenantenne)

Coax Cables 2 - 15ft. 1 - 30ft. + Flat Cable

Power Supply (Voeding)

Inhoud van doos 2

Telescoping Pole (Telescoopstang)

Ground Mount (Grondmontage)

Wall Mounts (Muurbeugels)

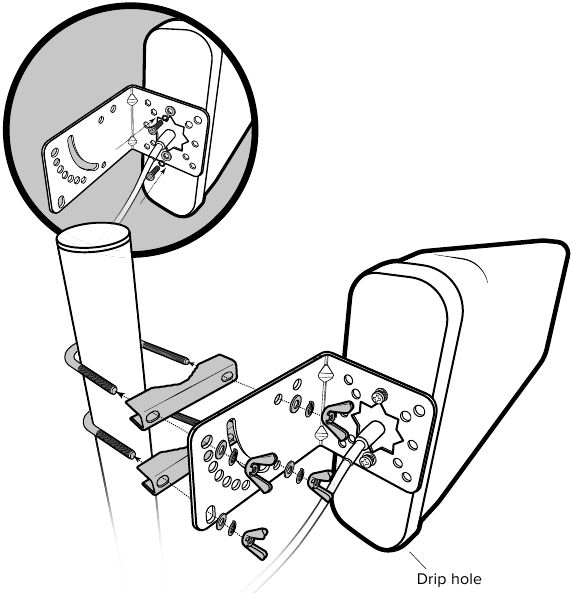

Buitenantenne op telescoopstang monteren

Monteer de buitenantenne op de telescoopstang (met behulp van de meegeleverde hardware). Zie onderstaande voorbeelden.

Leid de coaxkabel door de L-beugel en monteer met behulp van de kruiskopschroeven en borgringen.

OPMERKING: Draai niet te vast.

Sluit de coaxkabel aan op de buitenantenne nadat deze op de telescoopstang is gemonteerd.

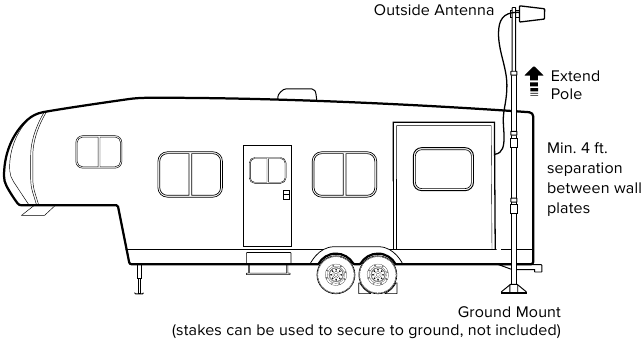

Telescoopstang aan de zijkant van de RV monteren

Bepaal waar u de telescoopstang op uw RV wilt monteren. Schuif de stang uit tot de maximale hoogte. Gebruik muurplaten en grondmontage om de stang vast te zetten. We raden aan om deze aan de zijkant in de buurt van de schuif of de oprit van de speelgoedtransporter te monteren.

OPMERKING: INSTALLEER DE STANG NIET OP DE RV VOORDAT DE STABILISATOREN EN WIELKEGGEN ZIJN GEPLAATST EN DE RV IS GEMOBILISEERD.

Controleer en vermijd eventuele stroomkabels of obstakels boven uw hoofd.

Maak het vlakke oppervlak van de RV schoon waar de muurbeugels worden geplaatst. Schuif de stang volledig uit en bevestig de muurbeugel aan de bovenste zwarte 'voet'beugel op de stang. Verwijder de zelfklevende achterkant en bevestig de muurbeugel stevig aan de RV nabij de bovenkant, zorg ervoor dat de stang waterpas staat in een hoek van 90°. Er moet minimaal 4' afstand zijn tussen de bovenste en onderste beugels voor de beste prestaties. Bevestig vervolgens de andere muurbeugel aan de onderste voetbeugel op de stang en steek de bijgevoegde pin erin. Verwijder vervolgens de zelfklevende achterkant en plak deze op het schone, vlakke oppervlak.

RV's met gegolfde zijkanten

We raden aan om de zijkant van een schuif te gebruiken. Zorg er wel voor dat:

• Er is voldoende ruimte voor de muurbeugel om in de schuif te worden teruggetrokken.
• Er is nog steeds 4' afstand.

Boosterlocatie

Zoek een locatie om de booster in de RV te plaatsen en sluit de kabel van de buitenantenne aan op de poort op de booster met het label 'Outside Antenna' (Buitenantenne). We raden aan om de kabel door de schuifpakking OF door de achterdeur van een speelgoedtransporter te leiden met behulp van de meegeleverde platte kabel.

OPMERKING: We raden aan in een kast in de buurt van een stroombron. Zorg ervoor dat deze zich op een locatie bevindt die de 30' RG-6-kabel kan bereiken.

Sluit de kabel van de buitenantenne aan op de poort op de booster met het label 'Outside Antenna' (Buitenantenne).

OPMERKING: Draai niet te vast.

Leid de kabel door de schuif op uw RV (met behulp van de schuifpakking als afdichting) OF door de achterdeur van een speelgoedtransporter met behulp van de meegeleverde platte kabel. Voor speelgoedtransporters raden we aan om de platte kabel te gebruiken en deze in de achterklep te sluiten.

OPMERKING: Schuif uw schuif niet volledig uit voordat u de kabel erdoorheen hebt geleid, dan kan deze volledig worden uitgeschoven.

TIP: Het is het gemakkelijkst om een lus met de coaxkabel te maken, de pakking op te tillen en de lus door de andere kant te duwen.

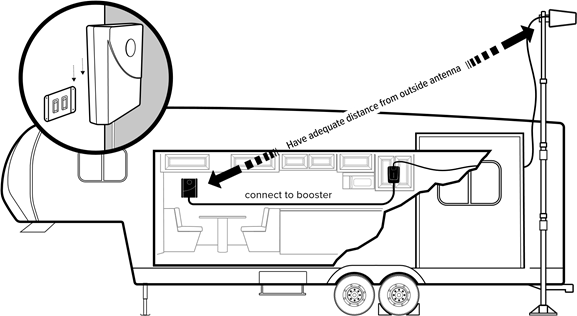

Binnenantenne monteren

Monteer de binnenantenne met behulp van de meegeleverde 3M Command-strips en sluit de coaxkabel aan. Zorg ervoor dat er voldoende afstand is tot de buitenantenne.

Sluit de coaxkabel aan op de binnenantenne en op de boosterpoort met het label 'Inside Antenna' (Binnenantenne).

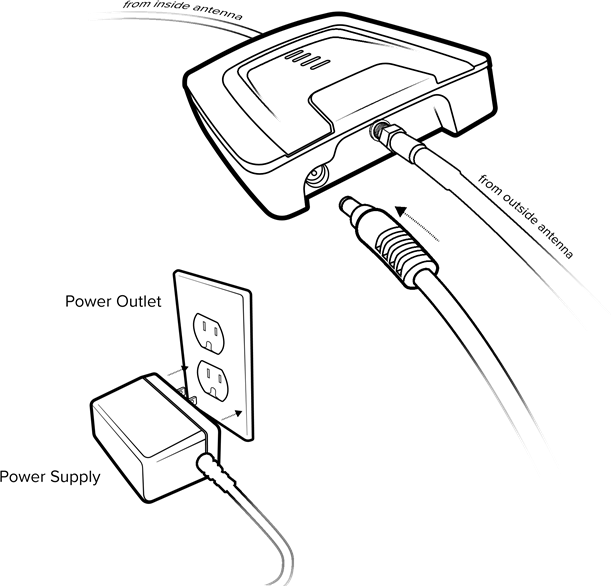

Voeding aansluiten

Sluit de voeding aan op de booster. Steek de stekker van de voeding in een 120V-stopcontact in de RV. Als uw Connect RV 65 correct werkt, branden de lampjes groen (voor knipperende lampjes zie het gedeelte 'Systeem testen: lampjes').

OPMERKING: Gebruik de Open Signal-app om de buitenantenne naar de dichtstbijzijnde zendmast te richten. Draai de telescoopstang om te voorkomen dat de kabel tegen de stang 'tikt'.

Systeem testen: Lampjes

Elk lampje komt overeen met een frequentieband.

Om een nauwkeurige meting van de lampjes te krijgen, koppelt u de voeding los van de booster en sluit u deze opnieuw aan.

Geen lampjes
Booster heeft geen stroom. Haal de stekker uit het stopcontact en steek de stekker van de voeding er weer stevig in.

Problemen met rode lampjes oplossen (rood geeft oscillatie aan)

• Als u tevreden bent met de dekking, hoeven rode lampjes niet te worden opgelost.
• Continu rood = Band is uitgeschakeld
• Knipperend groen/rood = Band heeft minder versterking


1. Controleer of de buitenantenne van de binnenantenne af is gericht. Haal de stekker uit het stopcontact en steek de stekker er weer in.
2. Controleer of de binnenantenne zich op minstens 18" van de booster bevindt en van de booster af is gericht. Haal de stekker uit het stopcontact en steek de stekker er weer in.
3. Draai alle kabelverbindingen vast. U kunt de verbinding volledig ongedaan maken en opnieuw uitvoeren. Haal de stekker uit het stopcontact en steek de stekker er weer in.
4. BEST: Vergroot de afstand (horizontaal of verticaal) tussen de buiten- en binnenantenne. Voeg indien nodig een kabel toe. Haal de stekker uit het stopcontact en steek de stekker er weer in.

Problemen met oranje lampjes oplossen (oranje geeft aan dat er een zendmast in de buurt is)

Als u tevreden bent met de dekking, hoeven oranje lampjes niet te worden opgelost

• Continu oranje = Band is uitgeschakeld
• Knipperend groen/oranje = Band heeft minder versterking.

1. Als het lampje continu oranje is, moet de buitenantenne worden aangepast (zie hieronder). Wacht 10 seconden tussen de aanpassingen voordat de lampjes worden gereset.
   • Draai de buitenantenne in kleine stappen (45°) weg van het sterkste mobiele signaal totdat het lampje groen wordt. Haal de stekker uit het stopcontact en steek de stekker er weer in.
2. Als het lampje knipperend groen/oranje is, verplaatst u de buitenantenne. Haal de stekker uit het stopcontact en steek de stekker er weer in.

Alle lampjes groen? = Band is optimaal ingesteld. Controleer of u een goede dekking hebt.

Als u groene lampjes hebt, maar een slechte dekking:

• Draai de buitenantenne in kleine stappen. Haal de stekker uit het stopcontact en steek de stekker er weer in.
• Verplaats de buitenantenne naar een andere locatie. Haal de stekker uit het stopcontact en steek de stekker er weer in.

Veiligheidsrichtlijnen

Waarschuwingen

Om de naleving van de normen voor netwerkbescherming te handhaven, moeten alle actieve mobiele apparaten zich op een afstand van ten minste 1,8 meter van de Inside Panel- en Dome-antennes en op een afstand van ten minste 1,2 meter van de desktopantenne bevinden.
Gebruik alleen de voeding die in deze verpakking is meegeleverd. Het gebruik van een niet-weBoost product kan uw apparatuur beschadigen.
De signaalversterker is ontworpen voor gebruik in een omgeving binnenshuis met temperatuurregeling (minder dan 38 graden Celsius). Het is niet bedoeld voor gebruik op zolders of soortgelijke locaties die aan temperaturen boven dat bereik worden blootgesteld.

RF-veiligheidswaarschuwing: Elke antenne die met dit apparaat wordt gebruikt, moet zich op een afstand van ten minste 20 centimeter van alle personen bevinden.

Dit is een CONSUMENTENapparaat.
VÓÓR GEBRUIK moet u DIT APPARAAT REGISTREREN bij uw draadloze provider en toestemming hebben van uw provider. De meeste draadloze providers stemmen in met het gebruik van signaalversterkers. Sommige providers stemmen mogelijk niet in met het gebruik van dit apparaat op hun netwerk. Neem contact op met uw provider als u het niet zeker weet.
In Canada moet u VÓÓR GEBRUIK voldoen aan alle vereisten die zijn uiteengezet in ISED CPC-2-1-05.
U MOET dit apparaat bedienen met goedgekeurde antennes en kabels zoals gespecificeerd door de fabrikant. Antennes MOETEN op een afstand van ten minste 20 cm (8 inch) van een persoon worden geïnstalleerd (d.w.z. MOGEN NIET binnen 20 cm van een persoon worden geïnstalleerd).
U MOET de werking van dit apparaat onmiddellijk staken als dit wordt gevraagd door de FCC (of ISED in Canada) of een gelicentieerde aanbieder van draadloze diensten.

E911-locatiegegevens worden mogelijk niet verstrekt of zijn mogelijk onnauwkeurig voor oproepen die via dit apparaat worden uitgevoerd.

Dit apparaat mag ALLEEN worden gebruikt op een vaste locatie (d.w.z. mag alleen op een vaste locatie worden gebruikt) voor gebruik in gebouwen.

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan twee voorwaarden: (1) Dit apparaat mag geen schadelijke storing veroorzaken, en (2) dit apparaat moet alle ontvangen storingen accepteren, inclusief storingen die een ongewenste werking kunnen veroorzaken. Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door weBoost, kunnen de bevoegdheid om deze apparatuur te bedienen ongeldig maken.

ZIE HIERONDER VOOR MEER INFORMATIE OVER HET REGISTREREN VAN UW SIGNAALVERSTERKER BIJ UW DRAADLOZE PROVIDER:

Sprint: http://www.sprint.com/legal/fcc_boosters.html
T-Mobile/MetroPCS: https://support.t-mobile.com/docs/DOC-9827
Verizon Wireless: http://www.verizonwireless.com/wcms/consumer/register-signal-booster.html
AT&T: https://securec45.securewebsession.com/attsignalbooster.com/
U.S. Cellular: http://www.uscellular.com/uscellular/support/fcc-booster-registration.jsp

Opties voor antennekits

De volgende accessoires kunnen worden gebruikt met de Connect RV 65.

UITBREIDINGSKITS VOOR BINNENANTENNES

Kit 309900-50N
2- Wandpaneelantennes
1- 50 ohm 3-weg splitter

Kit 309905-50N
3 - Wandpaneelantennes
3- 2-weg 50 Ohm splitters

Kit 309902-75F
2 - Wandpaneelantennes
1-3-weg 75Ohm splitter

Kit 309903-75F
3 - Wandpaneelantennes
3- 2-weg 75Ohm splitters

Kit 309904-75F
1 - Wandpaneelantenne
1- 2-weg 75 Ohm splitter

Kit 301213
Desktopantenne met 5' RG174

BINNENANTENNES

Kit 311155-0630
75 Ohm Wandmontagepaneelantenne
30' RG6-kabel

Kit 311135-5820
50 Ohm Wandmontagepaneelantenne
20' RG58-kabel

Kit 311135-40060
50 Ohm Wandmontagepaneelantenne
60' LMR400-kabel

Kit 311155-1150
75 Ohm Wandmontagepaneelantenne
50' RG11-kabel

Kit 311155-40060
75 Ohm Wandmontagepaneelantenne
60' LMR400-kabel

Kit 304412-40010
50 Ohm 4G Dome-antenne
10' Wilson400-kabel

Kit 304412-5810
50 Ohm 4G Dome-antenne
10' RG58-kabel

Kit 304419-1110
75 Ohm 4G Dome-antenne
10' RG 11-kabel

Kit 304419-17410
75 Ohm 4G Dome-antenne
10' RG174-kabel
*Mogelijk aparte adapter nodig

Kit 304419-0610
75 Ohm 4G Dome-antenne
10' RG6-kabel

50 OHM BUITENANTENNEKITS

Kit 314453-5825
50 Ohm Paalmontagepaneelantenne
25' RG58-kabel

Kit 314411-5825
50 Ohm Breedband directioneel
25' RG58-kabel

Kit 301111-5850
Yagi directionele antenne
50' RG58-kabel

Kit 311203-5820
Omni-directionele antenne
20' RG58-kabel

Kit 314411-40075
50 Ohm Breedband directioneel
75' LMR400-kabel

Kit 311203-40020
Omni-directionele antenne
20' LMR400-kabel

Kit 301111-400170
Yagi directioneel met N-Female
170' LMR400

Kit 314453-40075
50 Ohm Paalmontagepaneelantenne
75' LMR400-kabel

Kit 304422-40020
50 Ohm 4G Omni-antenne
20' Wilson400-kabel

Kit 304422-5810
50 Ohm 4G Omni-antenne
10' RG58-kabel
*Mogelijk aparte adapter nodig

Kit 304422-1120
50 Ohm 4G Omni-antenne
20' RG11-kabel
*Mogelijk aparte adapter nodig

Mini-Mag
301126 met 12.5 RG174-kabel - SMA

75 OHM BUITENANTENNEKITS

Kit 301111 – 0675
Yagi directionele antenne
75' RG6-kabel
N-Male naar F-Female adapter

Kit 314473 -0640
75 Ohm Paalmontagepaneelantenne
40' RG6-kabel

Kit 314475 – 0630
75 Ohm Breedband directioneel
30' RG6-kabel

Kit 311141 - 0620
75 Ohm Grey Brick-antenne
20' RG6-kabel

Kit 301111 – 11140
Yagi directionele antenne
140' RG11-kabel
N-Male naar F-Female adapter

Kit 314473 -1175
75 Ohm Paalmontagepaneelantenne
75' RG11-kabel

Kit 314475 – 1175
75 Ohm Breedband directioneel
75' RG11-kabel

Kit 311141 - 1120
75 Ohm Grey Brick-antenne
20' RG11-kabel

Kit 304421-1120
75 Ohm 4G Omni-antenne
20' RG 11-kabel

Kit 304421-17410
75 Ohm 4G Omni-antenne
10' RG174-kabel
*Mogelijk aparte adapter nodig

Kit 304421-0610
75 Ohm 4G Omni-antenne
10' RG6-kabel

Kit 304421-5810
75 Ohm 4G Omni-antenne
10' RG58-kabel
*Mogelijk aparte adapter nodig

Specificaties

De term "IC" vóór het radio-certificeringsnummer betekent alleen dat aan de technische specificaties van Industry Canada is voldaan.
Elke signaalversterker wordt individueel getest en in de fabriek ingesteld om de naleving van de FCC te garanderen. De signaalversterker kan niet worden aangepast zonder herprogrammering in de fabriek of uitschakeling van de hardware. De signaalversterker zal inkomende en uitgaande signalen versterken, maar niet wijzigen, om de dekking van geautoriseerde frequentiebanden alleen te vergroten. Als de signaalversterker vijf minuten niet wordt gebruikt, wordt de versterking verminderd totdat een signaal wordt gedetecteerd. Als een gedetecteerd signaal te hoog is in een frequentieband, of als de signaalversterker een oscillatie detecteert, schakelt de signaalversterker automatisch de stroom uit op die band. Voor een gedetecteerde oscillatie hervat de signaalversterker automatisch de normale werking na minimaal 1 minuut. Na 5 (vijf) van dergelijke automatische herstarts worden alle problematische banden permanent uitgeschakeld totdat de signaalversterker handmatig opnieuw is opgestart door de stroom kortstondig van de signaalversterker te verwijderen. Ruisvermogen, versterking en lineariteit worden gehandhaafd door de microprocessor van de signaalversterker.
Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan twee voorwaarden: (1) Dit apparaat mag geen schadelijke storing veroorzaken, en (2) dit apparaat moet alle ontvangen storingen accepteren, inclusief storingen die een ongewenste werking kunnen veroorzaken.
Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door weBoost, kunnen de bevoegdheid om deze apparatuur te bedienen ongeldig maken.

2 JAAR GARANTIE

weBoost signaalversterkers hebben een garantie van twee (2) jaar tegen defecten in vakmanschap en/of materialen. Garantiegevallen kunnen worden opgelost door het product rechtstreeks naar de wederverkoper te retourneren met een gedateerd aankoopbewijs.
Signaalversterkers kunnen ook rechtstreeks naar de fabrikant worden geretourneerd op kosten van de consument, met een gedateerd aankoopbewijs en een Returned Material Authorization (RMA)-nummer verstrekt door weBoost. weBoost zal, naar eigen goeddunken, het product repareren of vervangen.
Deze garantie is niet van toepassing op signaalversterkers waarvan weBoost heeft vastgesteld dat ze zijn blootgesteld aan misbruik, verkeerd gebruik, verwaarlozing of een onjuiste behandeling die de fysieke of elektronische eigenschappen wijzigt of beschadigt.
Vervangende producten kunnen gereviseerde weBoost-producten bevatten die opnieuw zijn gecertificeerd om te voldoen aan de productspecificaties.
RMA-nummers kunnen worden verkregen door contact op te nemen met de klantenservice (Customer Support).

DISCLAIMER: De informatie verstrekt door weBoost wordt geacht volledig en accuraat te zijn. weBoost aanvaardt echter geen verantwoordelijkheid voor zakelijke of persoonlijke verliezen die voortvloeien uit het gebruik ervan, of voor inbreuken op patenten of andere rechten van derden die het gevolg kunnen zijn van het gebruik ervan.

Hulp nodig?
3301 East Deseret Drive, St. George, UT
866.294.1660
www.weboost.com
support.weboost.com

Copyright © 2016 weBoost. Alle rechten voorbehouden.
weBoost-producten vallen onder Amerikaanse octrooien en lopende aanvragen.
Voor octrooien gaat u naar: weboost.com/us/patents

NIET GELIEERD AAN WILSON ANTENNA
