weBoost Home Room-handleiding

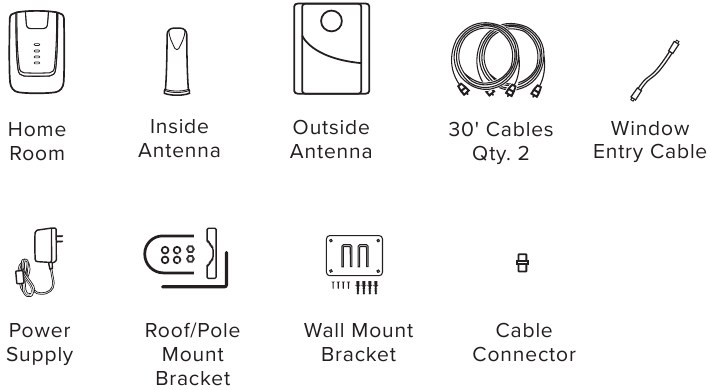

Inhoud van de verpakking

Voorbereiding

U hebt nodig (gereedschap niet inbegrepen)
Zorg ervoor dat de volgende materialen zijn voorbereid en klaar zijn voor uw installatie.

• 1 tot 2 uur
• 2 personen (een persoon om te helpen met de antennekalibratie)
• Ladder
• Kruiskopschroevendraaier
• 10 mm steeksleutel of verstelbare sleutel
• Boormachine (als u de kabel door de muur voert)
  1. 1,25"-2" diameter paal bestaande paal (of bestel #901117)
  2. Aanbevolen: stekkerdoos met overspanningsbeveiliging

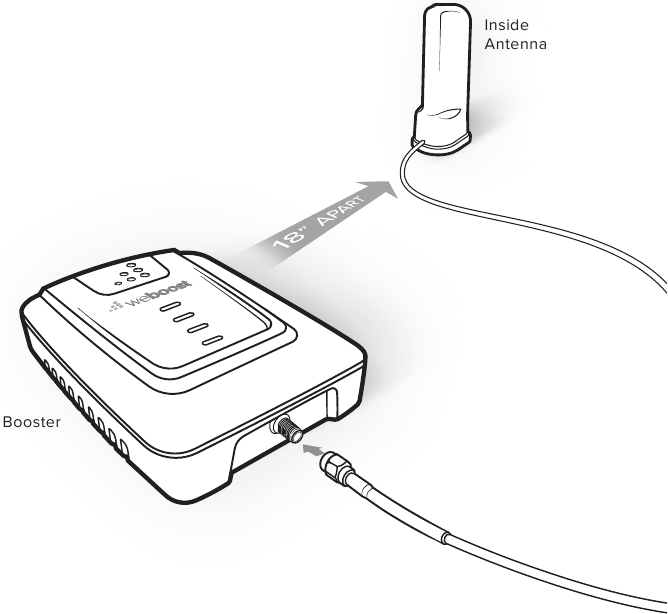

Binnenantenne aansluiten op de unit

Sluit de kabel van de binnenantenne aan op de onderste poort van de Home Room-booster met het label 'INSIDE' en plaats de binnenantenne in een gebied met een zwak signaal op minstens 45 cm afstand van de booster.
OPMERKING: sluit de booster pas op de stroom aan als het systeem volledig is geïnstalleerd.

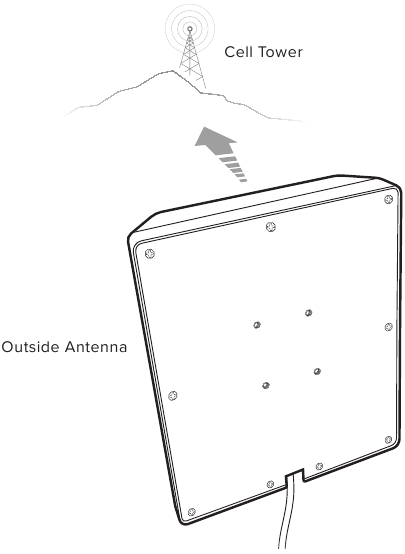

Richt de buitenantenne op de dichtstbijzijnde zendmast

Richt de buitenantenne op de dichtstbijzijnde zendmast. Gebruik een app als 'Open Signal' om de dichtstbijzijnde mast te vinden. Nadat u de geschatte locatie van een zendmast hebt gevonden. Dit is de belangrijkste stap van het installatieproces omdat het de algehele prestaties van het boostersysteem zal bepalen.

OPMERKING: de buitenantenne moet minimaal 6 meter horizontaal of 15 meter verticaal van de binnenantenne verwijderd zijn voor de beste prestaties. Zorg ervoor dat de binnenantenne en buitenantennes zo zijn opgesteld dat ze van elkaar af gericht zijn.

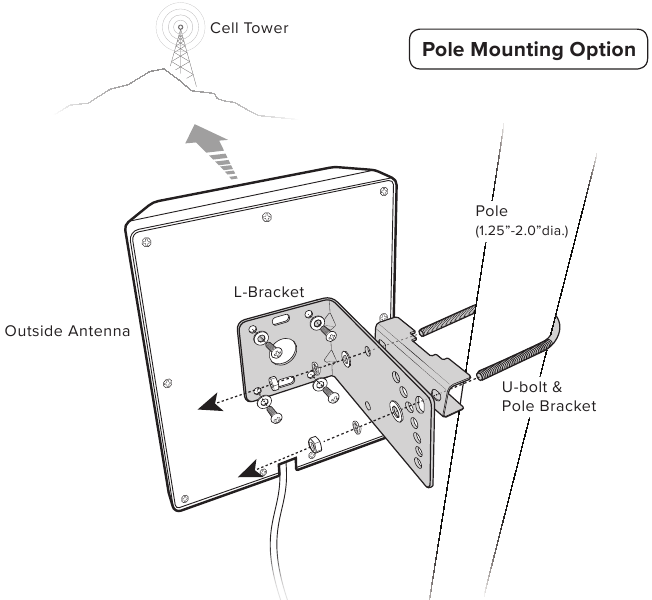

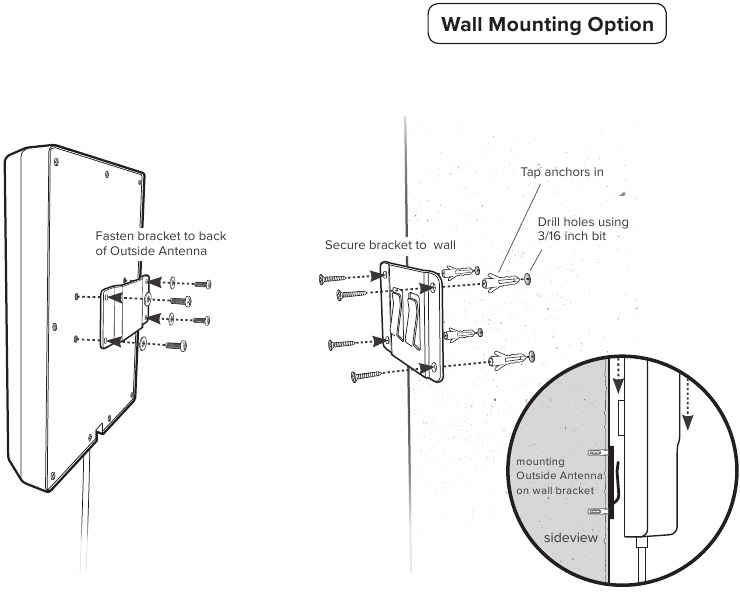

Bevestig de beugel aan de buitenantenne

Opties voor paalmontage en wandmontage zijn inbegrepen. De optie voor paalmontage heeft de voorkeur, omdat het gemakkelijker is om de richting van de zendmast aan te passen.

Bevestig de L-beugel aan de buitenantenne en gebruik de U-bouten/paalbeugel om de L-beugel aan een paal te bevestigen.

OPMERKING: montage op een bestaande afvoerpijp op het dak zou een goede tijdbesparende optie zijn.

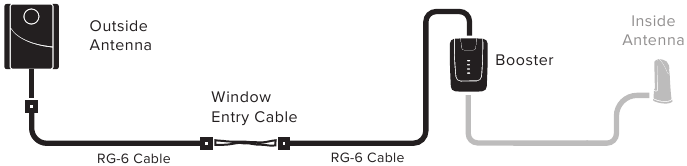

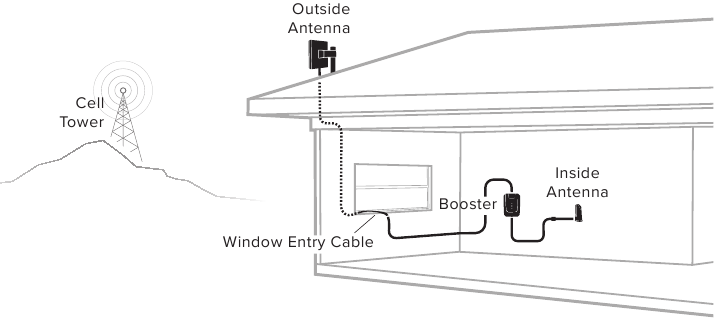

Kabel geleiden en aansluiten op het systeem

Sluit de witte RG-6-kabel aan op de buitenantenne en leid de kabel naar binnen. Alle aansluitingen moeten alleen met de hand worden aangedraaid.

Er wordt een kabel voor raamdoorgang meegeleverd om de kabelinvoer te vergemakkelijken. Leid de kabel naar de Home Room-booster en sluit deze aan op de bovenste poort met het label 'OUTSIDE'.

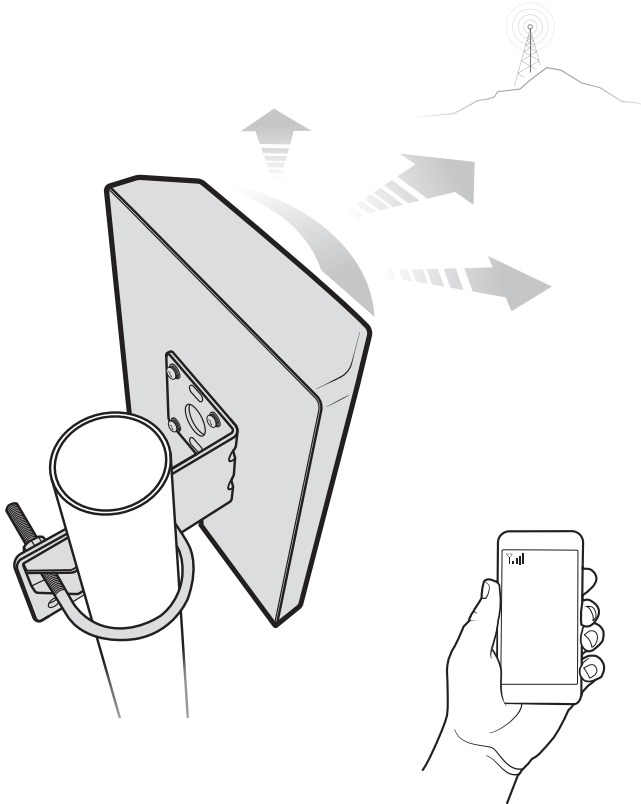

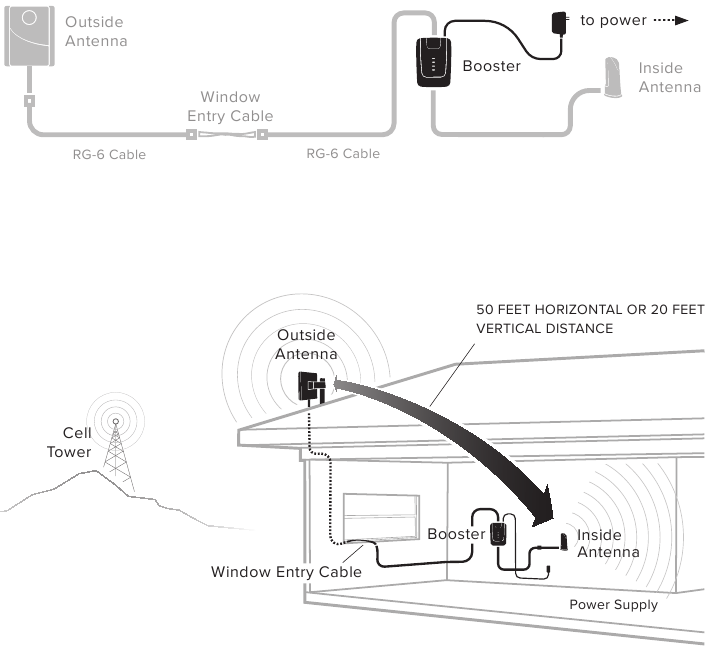

Schakel de unit in en optimaliseer het systeem

Steek de voeding in het stopcontact en sluit deze vervolgens aan op de Home 4G-booster.

Nadat u uw systeem hebt ingeschakeld, bent u klaar om uw systeem te optimaliseren. Draai de buitenantenne in stappen van 1/4 draai (binnen de algemene locatie van de zendmasten) en observeer telkens het signaalniveau op uw mobiele telefoon vanuit het geprojecteerde gebied van de binnenantenne.

Boosterprestaties meten

Hoe u de signaalsterkte als een getal kunt krijgen

iPhone
Bel *3001#12345#* en druk op Bellen.

1. Houd de aan/uit-knop ingedrukt totdat u 'Schuif om uit te schakelen' ziet.
2. Laat vervolgens de aan/uit-knop los.
3. Houd de Home-knop ingedrukt totdat uw hoofdscherm verschijnt.

Als u 3G/1x wilt controleren, maar uw iPhone ontvangt een 4G/LTE-signaal, gaat u naar Instellingen>Mobiel netwerk>Opties mobiele data>LTE inschakelen>Selecteer Uit.
Nadat uw systeem is ingesteld, kunt u teruggaan naar het puntjessignaal door opnieuw *3001#12345#* te bellen en vervolgens op Bellen te drukken. Wanneer het menu terugkomt, tikt u op "phone" in de linkerbovenhoek van uw telefoon.

iPhone
iOS 11 - actueel
iOS 11 geeft de decibel (dBm)-waarde niet langer weer in 'Field Test Mode'. Tip: het gebruik van de balkindicator op uw mobiele telefoon kan u helpen bij het vinden van de sterkste signaalrichting en het plaatsen van oproepen op verschillende locaties. Ga periodiek naar weboost.com/signalstrength voor wijzigingen/updates over dit probleem.

Android
Instellingen > Over de telefoon > Status of Netwerk > Signaalsterkte of Netwerktype en -sterkte (exacte opties/formulering is afhankelijk van het telefoonmodel).

Alle andere telefoons en alternatieve methoden
Ga naar www.weboost.com/test-mode-instructions/

Resultaten vergelijken

Een nauwkeurige meting van de signaalsterkte in decibel (dBm) is cruciaal bij het installeren van uw systeem. Decibels meten nauwkeurig de signaalsterkte die u ontvangt.

WIST U DAT een signaaltoename van slechts 3 dB een 2 keer zo hoge vermogens- en signaalversterking is!

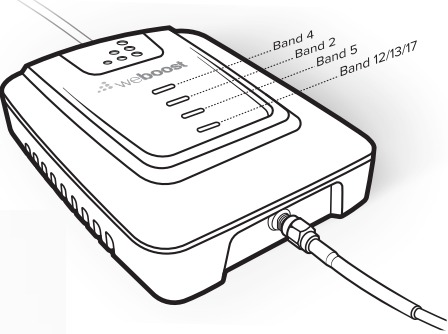

Lichtpatronen

Continu groen
Dit geeft aan dat uw booster correct functioneert en dat er geen problemen zijn met de installatie.

Knipperend groen, dan rood
Band heeft minder versterking. Dit geeft aan dat een of meer van de boosterbanden minder vermogen hebben als gevolg van een feedbacklus die oscillatie wordt genoemd. Dit is een ingebouwde veiligheidsfunctie om schadelijke interferentie met een nabijgelegen zendmast te voorkomen. Als u al de gewenste signaalboost ervaart, zijn er geen verdere aanpassingen nodig. Als u niet de gewenste boost in dekking ervaart, raadpleeg dan het gedeelte Probleemoplossing.

Continu rood
Band is uitgeschakeld. Dit komt door een feedbacklus die oscillatie wordt genoemd. Dit is een ingebouwde veiligheidsfunctie die ervoor zorgt dat een band wordt uitgeschakeld om schadelijke interferentie met een nabijgelegen zendmast te voorkomen. Raadpleeg het gedeelte Probleemoplossing.

Knipperend groen, oranje
Band heeft minder versterking. Dit geeft aan dat een of meer van de boosterbanden minder vermogen hebben als gevolg van overbelasting door een nabijgelegen zendmast. Dit is een ingebouwde veiligheidsfunctie om schadelijke interferentie met een nabijgelegen zendmast te voorkomen. Als u al de gewenste signaalboost ervaart, zijn er geen verdere aanpassingen nodig. Als u niet de gewenste boost in dekking ervaart, raadpleeg dan het gedeelte Probleemoplossing.

Continu oranje
Band is uitgeschakeld als gevolg van overbelasting door een nabijgelegen zendmast. Buitenantenne moet worden aangepast. Raadpleeg het gedeelte Probleemoplossing.

Licht uit
Als het lampje van de signaalversterker uit is, controleer dan of uw voeding stroom heeft.

Probleemoplossing

ALS U TEVREDEN BENT MET DE DEKKING, HOEVEN DEZE LICHTPROBLEMEN NIET TE WORDEN OPGELOST. DE BAND VAN UW PROVIDER IS NIET BEÏNVLOED.

HET OPLOSSEN VAN PROBLEMEN MET ROOD LICHT

Dit omvat continu rood en knipperende groen/rode lichten.

1. Controleer of de buitenantenne van de binnenantenne af is gericht. Haal de stekker uit het stopcontact en steek hem er weer in.
2. Controleer of de binnenantenne zich op minstens 45 cm van de booster bevindt en van de booster af is gericht. Haal de stekker uit het stopcontact en steek hem er weer in.
3. Draai alle kabelverbindingen vast (zorg ervoor dat u ze alleen met de hand vastdraait, gebruik GEEN gereedschap). U kunt de verbinding volledig los- en opnieuw vastmaken. Haal de stekker uit het stopcontact en steek hem er weer in.
4. Vergroot de afstand (horizontaal of verticaal) tussen de buiten- en binnenantenne. Voeg indien nodig de meegeleverde kabel toe. Haal de stekker uit het stopcontact en steek hem er weer in.

HET OPLOSSEN VAN PROBLEMEN MET ORANJE LICHT

Dit omvat continu oranje en knipperende groen/oranje lichten.
De buitenantenne moet worden aangepast. Wacht 10 seconden tussen de aanpassingen totdat de lampjes opnieuw zijn ingesteld.
Optie paalmontage: Draai de buitenantenne in kleine stappen (45°) weg van het sterkste mobiele signaal totdat het lampje groen wordt. Haal de stekker uit het stopcontact en steek hem er weer in.
Optie wandmontage: Wijzig de montagelocatie. Verplaats de buitenantenne naar een muur buiten het gebouw om te zien of de lampjes groen worden. Haal de stekker uit het stopcontact en steek hem er weer in.

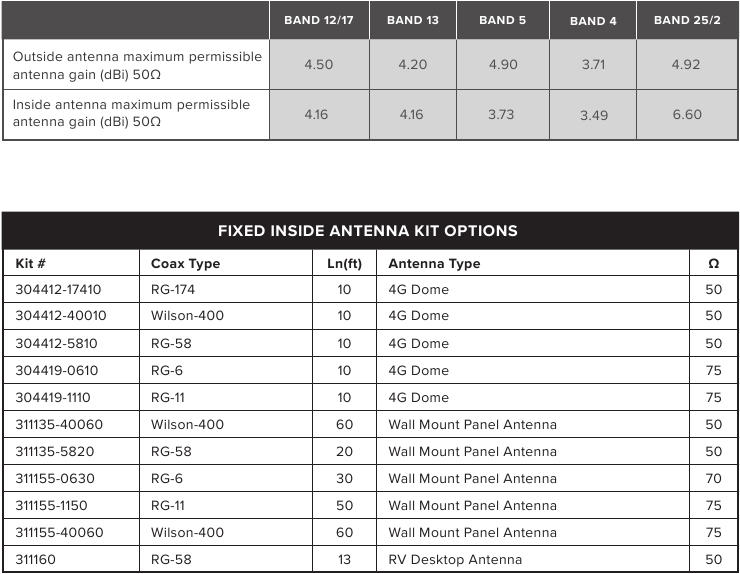

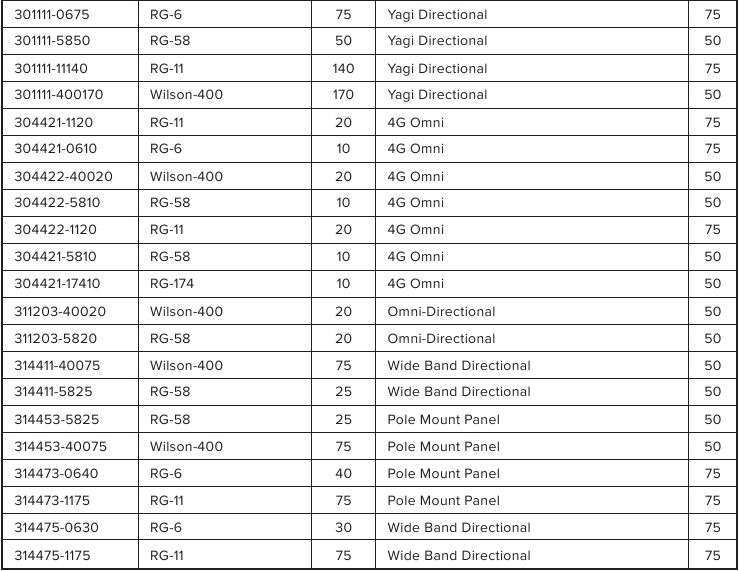

Antennekitopties

Deze radiozender 4726A-460020 is goedgekeurd door Innovation, Science and Economic Development Canada om te werken met de hieronder vermelde antennetypes, met de maximaal toegestane versterking die is aangegeven. Antennetypes die niet in deze lijst voorkomen en een versterking hebben die groter is dan de maximaal aangegeven versterking voor elk vermeld type, zijn ten strengste verboden voor gebruik met dit apparaat.

Specificaties

Veiligheidsrichtlijnen

Om de naleving van de netwerkbeveiligingsnormen te handhaven, moeten alle actieve mobiele apparaten een scheidingsafstand van minimaal 1,8 meter van de antennes van het binnenpaneel en de koepel en een scheidingsafstand van minimaal 1,2 meter van de desktopantenne aanhouden.
Gebruik alleen de in deze verpakking meegeleverde voeding. Het gebruik van een niet-weBoost-product kan uw apparatuur beschadigen.
De signaalversterker is ontworpen voor gebruik in een gecontroleerde omgeving binnenshuis (minder dan 38 graden Celsius). Het is niet bedoeld voor gebruik op zolders of soortgelijke locaties die aan temperaturen boven dat bereik worden blootgesteld.

RF-veiligheidswaarschuwing: elke antenne die met dit apparaat wordt gebruikt, moet zich op minimaal 20 centimeter van alle personen bevinden.

AWS-waarschuwing: de buitenantenne mag niet hoger dan 10 meter (10,03 meter) boven de grond worden geïnstalleerd.

Dit is een CONSUMENTENapparaat.
VOOR GEBRUIK MOET u DIT APPARAAT registreren bij uw draadloze provider en de toestemming van uw provider hebben. De meeste draadloze providers stemmen in met het gebruik van signaalversterkers. Sommige providers stemmen mogelijk niet in met het gebruik van dit apparaat op hun netwerk. Neem contact op met uw provider als u het niet zeker weet.
U MOET dit apparaat bedienen met goedgekeurde antennes en kabels zoals gespecificeerd door de fabrikant. Antennes MOETEN op minimaal 20 cm (8 inch) van een persoon worden geïnstalleerd.
U MOET de werking van dit apparaat onmiddellijk stoppen als de FCC of een erkende draadloze serviceprovider hierom vraagt.

E911-locatie-informatie wordt mogelijk niet verstrekt of is mogelijk onnauwkeurig voor oproepen die via dit apparaat worden verwerkt.

Dit apparaat mag ALLEEN op een vaste locatie worden gebruikt voor gebruik in gebouwen.

VOOR MEER INFORMATIE OVER HET REGISTREREN VAN UW SIGNAALVERSTERKER BIJ UW DRAADLOZE PROVIDER, ZIE HIERONDER:
Sprint: http://www.sprint.com/legal/fcc_boosters.html
T-Mobile/MetroPCS: https://support.t-mobile.com/docs/DOC-9827
Verizon Wireless: http://www.verizonwireless.com/wcms/consumer/register-signal-booster.html
AT&T: https://securec45.securewebsession.com/attsignalbooster.com/
U.S. Cellular: http://www.uscellular.com/uscellular/support/fcc-booster-registration.jsp

3301 East Deseret Drive, St. George, UT
866.294.1660
www.weboost.com
support.weboost.com
