weBoost Destination RV (460059) Handleiding

Download de weBoost-app

Gebruik onze app om je te begeleiden bij het installeren van een weBoost-gsm-signaalversterker in je huis, bedrijf of voertuig. Verbeter onmiddellijk elk netwerk, inclusief 5G.

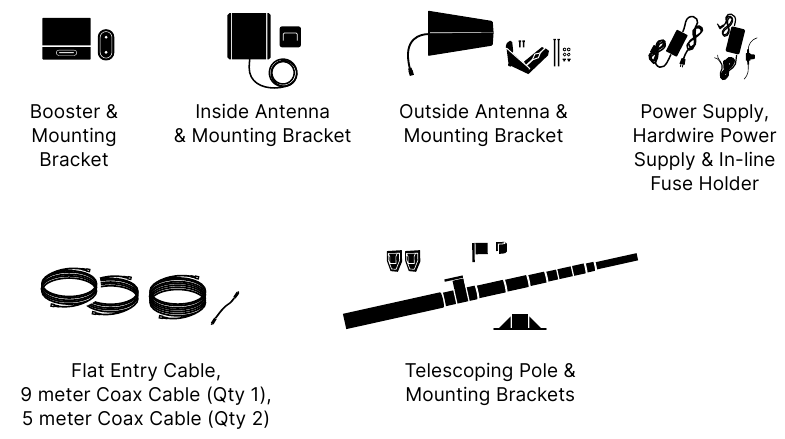

Inhoud van de verpakking

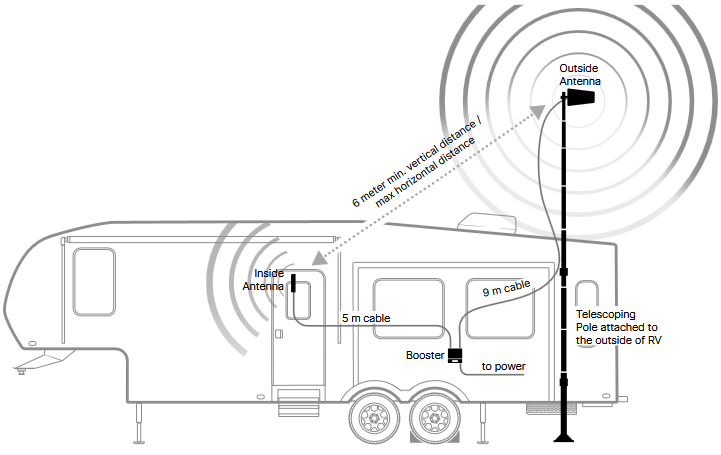

Installatieoverzicht

OPMERKING: Installeer de paal niet op de RV voordat de stabilisatorpoten en wielkeggen op hun plaats zitten en de RV is geïmmobiliseerd.

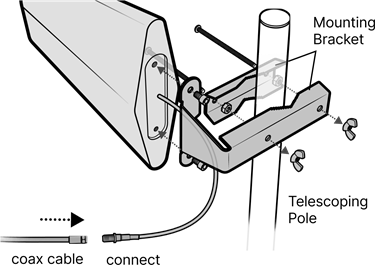

STAP 1 Buitenantenne op de telescopische paal monteren
Monteer de buitenantenne op het bovenste gedeelte van de telescopische paal met de montagebeugel. Sluit de 9 meter lange coaxkabel aan op de buitenantenne.

STAP 2 Telescopische paal voorbereiden voor montage
Schuif het vierde paalgedeelte uit om de bovenste stabilisator te bevestigen.

OPMERKING: Mogelijk moet je de bovenste vergrendeling aanpassen met de meegeleverde inbussleutel om een goede pasvorm te krijgen.
Pas de onderste schroef NIET aan, omdat dit de functionaliteit van de paal kan beïnvloeden.

Installeer de bovenste stabilisator rond het vierde gedeelte van de telescopische paal door beide delen zoals afgebeeld in elkaar te schuiven.

Schuif de muurbeugel op de bovenste stabilisator.

Schuif de andere muurbeugel op de onderste stabilisator en gebruik de pin om hem vast te zetten.

Plaats de paalstabilisatoren zo dat er minstens 1,2 meter afstand tussen de beugels is. Deze afstand helpt om de paal te stabiliseren wanneer deze is gemonteerd.

STAP 3 Telescopische paal aan de zijkant van de RV monteren
Zoek een locatie om de paal te installeren. We raden aan om deze aan de zijkant te monteren, in de buurt van de uitschuifbare deur of de opritdeur van de speelgoedtransporter.

Reinig het oppervlak waar de stabilisatorsteunen worden bevestigd.

Voordat je de montagebeugels volledig aan de RV bevestigt, gebruik je het signaalkompas in de weBoost-app en richt je de buitenantenne op de dichtstbijzijnde zendmast in dat gebied.

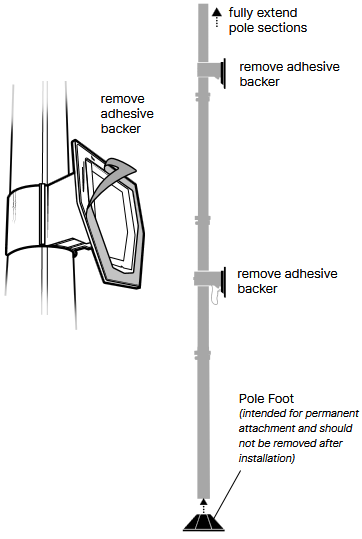

Schuif de paal volledig uit en schuif de paalvoet erop aan de onderkant van de paal. Verwijder de zelfklevende achterkant van zowel de bovenste als de onderste muurbeugel.

De paalvoet is bedoeld voor permanente bevestiging en mag na installatie niet meer worden verwijderd.

Controleer op hoogspanningskabels en vermijd obstakels boven je hoofd voordat je de lijm verwijdert waarmee de paal aan de RV is bevestigd.

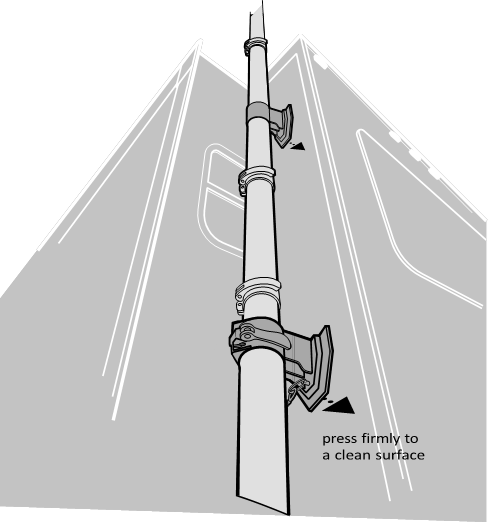

Oefen stevige druk uit en breng eerst de bovenste stabilisator aan op de RV, druk vervolgens de onderste stabilisator op zijn plaats.

Wanneer de paal is gemonteerd, mag de RV niet in beweging zijn. De paal moet worden verwijderd in de volgende gevallen:

• De RV verplaatsen
• Winden die meer dan 56 km/u bereiken
• Blikseminslag

STAP 4 Versterker monteren en kabel in de RV leiden

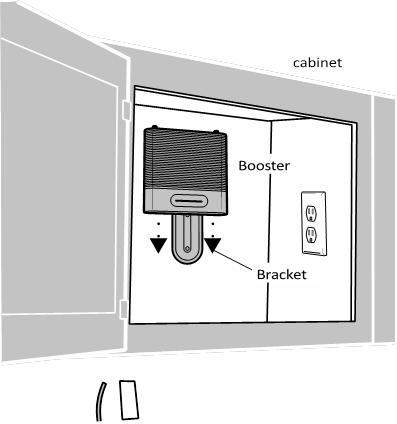

Zoek een locatie om de versterker in de RV te plaatsen. Een kast in de buurt van een stroombron is het beste. Zorg ervoor dat de versterker bereikbaar is via de 9 meter lange coaxkabel van de buitenantenne. Gebruik 3M Command™-strips om de montagebeugel vast te zetten en monteer de versterker door deze op de beugel te schuiven.

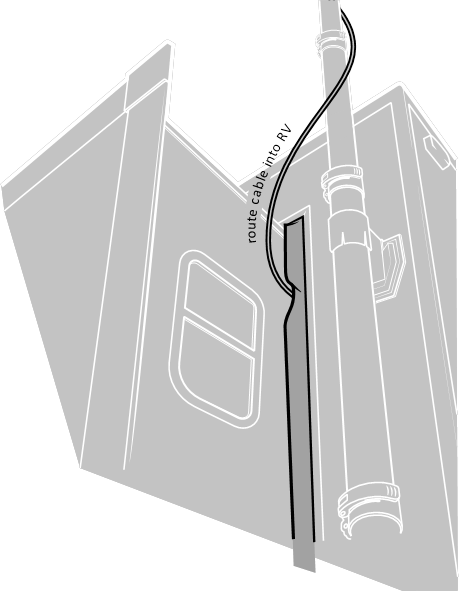

Leid de kabel van de buitenantenne de RV in. We raden aan om de kabel door de uitschuifbare pakking te leiden of door de achterdeur van een speelgoedtransporter (platte toegangskabel inbegrepen).

Schuif de uitschuifbare deur niet volledig uit totdat de kabel helemaal is doorgevoerd.

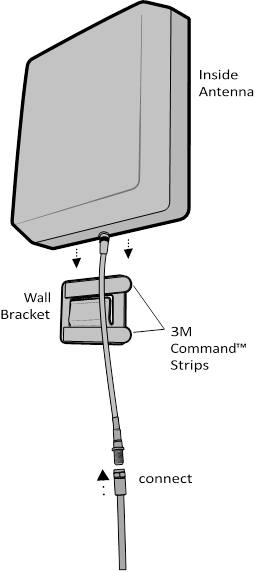

STAP 5 Binnenantenne monteren
Monteer de binnenantenne met de montagebeugel en 3M Command™-strips. Sluit de 5 meter lange coaxkabel aan op de binnenantenne.

Zorg voor minstens 6 meter verticale afstand tussen de antennes. Controleer vervolgens of de antennes van elkaar af wijzen. Zie het installatieoverzicht.

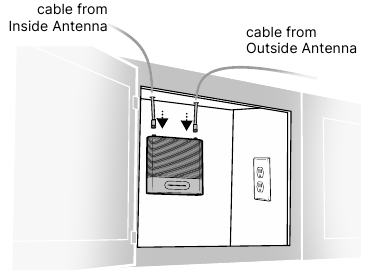

STAP 6 Coaxkabels op de versterker aansluiten
Sluit de kabel van de buitenantenne aan op de poort met het label "Outside Antenna" (Buitenantenne) op de versterker en sluit de kabel van de binnenantenne aan op de poort met het label "Inside Antenna" (Binnenantenne) op de versterker.

STAP 7 Voeding op de versterker aansluiten
Sluit de AC-voeding aan op de voedingsaansluiting aan de onderkant van de versterker met het label "". Steek de stekker van de voeding in een stopcontact in de RV.

Vaste bedrading naar de stroomoptie

Deze kit bevat een optie voor vaste bedrading. Hieronder staan de instructies voor vaste bedrading. Gebruik de onderstaande stappen als algemeen sjabloon voor het bedraden van de stroom. Er zijn meerdere opties voor bedrading en de stappen variëren afhankelijk van het type voertuig.

1. Zoek de zekeringkast van het voertuig. De locatie van de zekeringkast varieert per voertuig, raadpleeg de handleiding van de auto.
2. Leid de stroomkabel van de versterker naar de zekeringkast.
3. Bepaal op welke zekering de stroom moet worden aangesloten. Zoek een open zekeringgleuf die contactgeschakeld is; als er geen open zekeringgleuven zijn die aan het contact van het voertuig zijn gekoppeld, kan de stroom worden aangesloten op een bestaande zekering. Door de bedrading aan te sluiten op een contactgeschakelde zekering, wordt ervoor gezorgd dat de versterker geen stroom verbruikt wanneer het voertuig is uitgeschakeld. Raadpleeg de handleiding van de auto voor informatie over de zekeringen.
   Opmerking: Je kunt een stroomonderbreker gebruiken om te testen of de zekering constant of contactgeschakeld is. Een constante zekering blijft aan wanneer het voertuig is uitgeschakeld en een contactgeschakelde zekering heeft stroom wanneer het voertuig is ingeschakeld, maar geen stroom wanneer het is uitgeschakeld.
4. Sluit de voeding aan. Zodra je een zekeringgleuf hebt bepaald die je wilt gebruiken, sluit je de positieve draad op de stroomkabel aan op de meegeleverde inline zekering en vervolgens op een zekeringaftakking en krimp je deze op zijn plaats (de zekeringaftakking is niet inbegrepen in de kit en varieert per type voertuig). Sluit de zekeringaftakking aan op de zekeringgleuf die je hebt gekozen.
   Opmerking: Je moet bepalen welk type zekeringaftakking nodig is om de stroombedrading te voltooien. Variaties zijn onder andere ATO, Mini, Low Profile en Micro2. Raadpleeg de handleiding van de auto om te bepalen welke zekering nodig is voor jouw installatie.
5. Aard de voeding. De meeste voertuigen hebben een fabrieksaardingspunt. Schuif de negatieve draad (zwart) van de voeding onder de metalen bout op het aardingspunt en draai deze vast.
6. Test de versterkerstroom. Nadat de vaste bedrading van de voeding is voltooid en de binnen- en buitenantennes zijn geplaatst, sluit je de voeding aan op de versterker. Zet het contact van het voertuig aan en zorg ervoor dat het stroomlampje van de versterker aangaat. Zet vervolgens het contact uit om er zeker van te zijn dat de versterker wordt uitgeschakeld.

Lichtpatronen van de versterker

CONSTANT GROEN
Dit geeft aan dat je Drive Reach-versterker correct werkt en dat er geen problemen zijn met de installatie.

CONSTANT ROOD
Band is uitgeschakeld. Dit komt door een feedbacklus die oscillatie wordt genoemd. Dit is een ingebouwde veiligheidsfunctie die ervoor zorgt dat een band wordt uitgeschakeld om schadelijke interferentie met een nabijgelegen zendmast te voorkomen. Raadpleeg het gedeelte Probleemoplossing.

ROOD KNIPPEREND, DAARNA CONSTANT GROEN
Dit geeft aan dat een of meer van de versterkerbanden minder stroom hebben als gevolg van een kleine feedbacklus die oscillatie wordt genoemd. Dit is een ingebouwde veiligheidsfunctie om schadelijke interferentie met een nabijgelegen zendmast te voorkomen. Als je al de gewenste signaalverbetering ervaart, zijn er geen verdere aanpassingen nodig. Als je niet de gewenste verbetering in dekking ervaart, raadpleeg je het gedeelte Probleemoplossing.

LICHT UIT
Als het lampje van de Drive Reach-signaalversterker uit is, controleer dan of je voeding stroom heeft.

OPMERKING: De signaalversterker kan worden gereset door de voeding los te koppelen en opnieuw aan te sluiten.

Na de probleemoplossing moet je een nieuwe stroomcyclus starten door de stroomtoevoer naar de versterker los te koppelen en vervolgens weer aan te sluiten.

Probleemoplossing

PROBLEMEN MET KNIPPERENDE OF RODE LAMPJES OPLOSSEN
Dit gedeelte is alleen van toepassing als het lampje op de booster rood is of rood knippert en u niet de gewenste signaalversterking ervaart.

1. Koppel de voeding van de booster los.
2. Plaats de binnen- en buitenantenne verder uit elkaar. Het doel is om de afstand tussen de antennes te vergroten, zodat ze niet de eerder besproken feedbackconditie creëren.
3. Steek de stekker van de voeding weer in het stopcontact en zorg ervoor dat de schakelaar in de AAN-stand staat.
4. Controleer het indicatielampje op uw booster. Als er na een paar seconden 'inschakelen' een continu of knipperend rood lampje verschijnt, herhaalt u de stappen 1 tot en met 3. Vergroot de afstand tussen de antennes totdat de toestand is gecorrigeerd en/of het gewenste dekkingsgebied is bereikt. Opmerking: Horizontale scheiding van de twee antennes vereist doorgaans een kortere scheidingsafstand dan verticale scheiding.

Als u problemen ondervindt tijdens het testen of installeren van uw booster, neem dan contact op met ons weBoost Customer Support team voor hulp (1-866-294-1660).

VEELGESTELDE VRAGEN

Hoe kan ik contact opnemen met de klantenservice?
De klantenservice is bereikbaar van maandag tot en met vrijdag door te bellen naar 1-866-294-1660, of via onze supportsite op support.weboost.com.

Waarom moet ik afstand creëren tussen de buitenantenne en de binnenantenne?
Antennes die op een booster zijn aangesloten, creëren signalensferen. Wanneer deze sferen elkaar overlappen, treedt een toestand op die oscillatie wordt genoemd. Oscillatie kan worden beschouwd als ruis, waardoor de booster zijn vermogen verlaagt of uitschakelt om schade te voorkomen. De beste manier om te voorkomen dat deze signalensferen elkaar overlappen, is door de afstand tussen de binnen- en buitenantenne te maximaliseren.

1-866-294-1660
www.weboost.com
support@weboost.com

Veiligheidsrichtlijnen

Gebruik alleen de voeding die in deze verpakking is meegeleverd. Het gebruik van een niet-weBoost-product kan uw apparatuur beschadigen.

Als u deze signaalversterker rechtstreeks op de mobiele telefoon aansluit met behulp van een adapter, wordt de mobiele telefoon beschadigd.

RF-veiligheidswaarschuwing: elke antenne die met dit apparaat wordt gebruikt, moet zich op minimaal 20 cm (8 inch) van alle personen bevinden.

AWS-waarschuwing: de buitenantenne mag niet hoger dan 10 meter (31 voet 9 inch) boven de grond worden geïnstalleerd.

Dit is een CONSUMENTENapparaat.

VOOR GEBRUIK MOET u DIT APPARAAT REGISTREREN bij uw draadloze provider en toestemming hebben van uw provider. De meeste draadloze providers stemmen in met het gebruik van signaalboosters. Sommige providers stemmen mogelijk niet in met het gebruik van dit apparaat op hun netwerk. Neem contact op met uw provider als u het niet zeker weet.

In Canada MOET u VOOR GEBRUIK aan alle eisen voldoen die zijn uiteengezet in ISED CPC-2-1-05.

U MOET dit apparaat bedienen met goedgekeurde antennes en kabels zoals gespecificeerd door de fabrikant. Antennes MOETEN worden geïnstalleerd op ten minste 20 cm (8 inch) van (d.w.z. MOETEN NIET worden geïnstalleerd binnen 20 cm van) een persoon.

U MOET het gebruik van dit apparaat onmiddellijk staken als daarom wordt verzocht door de FCC (of ISED in Canada) of een erkende aanbieder van draadloze diensten.

E911-locatiegegevens worden mogelijk niet verstrekt of zijn mogelijk onnauwkeurig voor oproepen die via dit apparaat worden bediend.

GA VOOR MEER INFORMATIE OVER HET REGISTREREN VAN UW SIGNAALBOOSTER BIJ UW DRAADLOZE PROVIDER IN DE VS NAAR DE ONDERSTAANDE LINK:
https://www.weboost.com/carrier-registration

Antenne-informatie

De volgende accessoires zijn gecertificeerd door de FCC voor gebruik met de Destination RV.

Deze radiozender 4726A-460059 is goedgekeurd door Innovation, Science and Economic Development Canada om te werken met de hieronder vermelde antennetypes, met de aangegeven maximale versterking. Antennetypes die niet in deze lijst zijn opgenomen en die een versterking hebben die groter is dan de maximale versterking die voor een type in de lijst is aangegeven, mogen strikt genomen niet met dit apparaat worden gebruikt.

Specificaties

Elke signaalversterker wordt afzonderlijk getest en in de fabriek ingesteld om te voldoen aan de FCC-voorschriften. De signaalversterker kan niet worden aangepast zonder herprogrammering in de fabriek of uitschakeling van de hardware. De signaalversterker zal inkomende en uitgaande signalen versterken, maar niet wijzigen om de dekking van uitsluitend geautoriseerde frequentiebanden te vergroten. Als de signaalversterker vijf minuten niet wordt gebruikt, zal hij de versterking verminderen totdat er een signaal wordt gedetecteerd. Als een gedetecteerd signaal te hoog is in een frequentieband, of als de signaalversterker een oscillatie detecteert, schakelt de signaalversterker automatisch de stroom uit op die band. Voor een gedetecteerde oscillatie zal de signaalversterker automatisch de normale werking hervatten na minimaal 1 minuut. Na 5 (vijf) van dergelijke automatische herstarts worden alle problematische banden permanent uitgeschakeld totdat de signaalversterker handmatig opnieuw is gestart door de stroom kortstondig van de signaalversterker te verwijderen. Ruisvermogen, versterking en lineariteit worden gehandhaafd door de microprocessor van de signaalversterker.
