Buderus Logano G215 US Handleiding
Lees deze instructies zorgvuldig door
Veiligheidsoverwegingen
Met betrekking tot deze handleiding
Deze handleiding bevat belangrijke informatie over de veilige en efficiënte werking en het onderhoud van uw ketel.
De G215-ketel is aangewezen als verwarmingstoestel.
Toepassingsdoel
De G215-ketel wordt gebruikt als warmwaterverwarmingsketel voor ruimteverwarming en voor SWW-verwarming met behulp van een indirect gestookte warmwaterboiler in een gesloten verwarmingssysteem voor eengezins- en meergezinswoningen.
Richtlijn van kennisgeving
Twee gevarenniveaus worden aangegeven met de volgende waarschuwingsetiketten:
GEVAAR
Duidt op een mogelijk ernstig gevaarlijke situatie waarin, zonder de juiste voorzichtigheid, lichamelijk letsel of verlies van leven kan resulteren.
GEVAAR VOOR LETSEL/SYSTEEMSCHADE
Duidt op een mogelijk gevaarlijke situatie die kan leiden tot licht of matig lichamelijk letsel of fysieke schade.
TOEPASSINGSOPMERKING
Toepassingscommentaar voor optimaal gebruik van de apparatuur en afstelling, evenals nuttige informatie.
➔Kruisverwijzing
Een kruisverwijzing naar een andere verklaring of een andere handleiding wordt aangegeven met een pijl ➔.
Neem de volgende symbolen in acht
Leer de juiste bedieningsprocedures voor uw verwarmingssysteem, zodat u:
- zorgvuldig en volledig geïnstrueerd bent door uw installateur over de juiste bedieningsprocedures.
- de G215-bedieningshandleiding zorgvuldig hebt gelezen.
Voer alleen die taken uit aan uw verwarmingssysteem zoals beschreven in deze G215-bedieningshandleiding.
GEVAAR door onbevoegd personeel.
- Houd er rekening mee dat de installatie, opstart en onderhoud alleen mogen worden uitgevoerd door een gekwalificeerde verwarmingsinstallateur of serviceorganisatie. Alle werkzaamheden aan elektrische en brandstofvoerende componenten moeten worden uitgevoerd door een gekwalificeerde servicemonteur.
Wat te doen als u rook ruikt
LEVENSGEVAAR
Explosiegevaar door brandbare dampen!
- Geen open vuur! Niet roken! Gebruik geen aansteker!
- Vermijd het genereren van vonken! Gebruik geen elektrische schakelaar, of telefoon, stekker of bel!
- Sluit de hoofdgas-/olietoevoer af!
- Open ramen en deuren!
- Informeer de huiseigenaar, maar gebruik geen deurbel of telefoon!
- Verlaat het gebouw!
- Waarschuw onmiddellijk het gasbedrijf of de brandstofolieservice vanaf een afgelegen locatie.
- Waarschuw mogelijk de politie of de brandweer.
- Verlaat onmiddellijk het gebouw wanneer u gassen hoort of ziet vrijkomen!
Ketelplaatsing
GEVAAR door vergiftiging!
Onvoldoende verbrandingslucht voor schoorsteenketels met kamerlucht voor verbranding kan tot gevaarlijke situaties leiden.
- Zorg ervoor dat de verbrandingsluchttoevoer- en afvoeropeningen niet worden verkleind of afgesloten.
- Houd deuren naar de ketelruimte gesloten en blokkeer geen roosters in de ketelruimtedeur.
- Bescherm de ketelruimte en voorkom dat knaagdieren en vogels binnendringen en de luchtopeningen blokkeren.
- Wanneer de bovenstaande problemen niet zijn opgelost, mag de ketel niet in gebruik worden genomen.
BRANDGEVAAR door brandbare materialen of vloeistoffen.
- Zorg ervoor dat er geen brandbare of vloeibare materialen in de buurt van de ketel worden geplaatst.

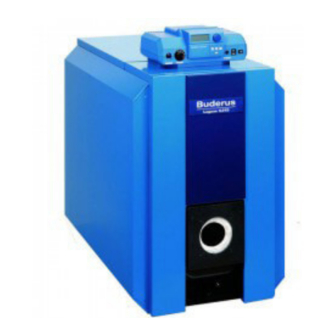

Productbeschrijving
De G215-ketel is een lage temperatuur ketel voor olie- of gasstook met een brander voor zowel buitentemperatuurafhankelijke regeling met een geschikte regeling als voor koude startbedrijf met een Honeywell-aquastaat.
Uw verwarmingsinstallateur heeft de ketel voorzien van een goedgekeurde brander.
De ketel bestaat uit de volgende componenten:
- Logamatic-bedieningspaneel of Aquasmart-regeling
- Ketelmantel
- Ketelblok met isolatie
- Aangepaste brander

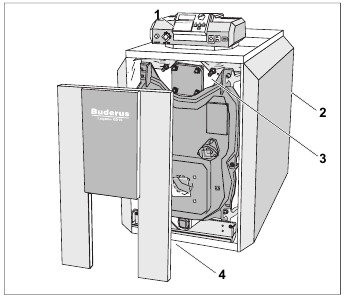

Afb. 1 Ketel zonder brander
- Logamatic-bedieningspaneel
- Ketelmantel
- Ketelblok met isolatie
- Voorpaneel van de branderdeur
Het bedieningspaneel regelt de keteltemperatuur en regelt de werking van de brander en de pomp.
De ketel kan ook worden uitgerust met een Aquasmart-regeling voor een eenvoudigere regeling van de ketelwerking.
De ketelmantel vermindert energieverlies en geluidsniveaus.
Het ketelblok transporteert de warmte die wordt geproduceerd door de verbranding van de brandstof naar het ketelwater. De isolatie vermindert het stand-by verlies.
Systeemwerking
Het systeem inschakelen
Zorg ervoor dat voordat u het systeem inschakelt:
- dat de bedrijfsdruk voldoende is.
- dat de hoofdbrandstofafsluiter is geopend.
- dat de hoofdschakelaar is ingeschakeld.
Bij gebruik van een Buderus Logamatic-regeling (Afb. 2)
- Zet de instelbare aquastaatknop op "AUT".
- Zet de hoofdschakelaar op stand "I". Dit schakelt het gehele verwarmingssysteem in.
Afb. 2 Verwarmingssysteem inschakelen (Logamatic 2000)
- Instelbare aquastaatknop
- Hoofdschakelaar
OPMERKING
Informatie over de werking van de Logamatic-regeling, zoals het instellen van temperaturen etc., is te vinden in de ➔ documentatie die bij de regeling is geleverd.
Bij gebruik van een Aquasmart-regeling (Afb. 3)
- Schakel de hoofdschakelaar van het systeem in (Positie "ON" (Aan)). Dit activeert het gehele verwarmingssysteem.
Afb. 3 Verwarmingssysteemregeling met Aquasmart-regeling (hoofdschakelaar)
Het systeem uitschakelen
Buderus Logamatic-regeling (Afb. 2)
- Schakel de hoofdschakelaar uit (Positie "0") op de regeling. Dit schakelt de ketel en alle andere systeemcomponenten uit.
Met Aquasmart-regeling (Afb. 3)
- Schakel de hoofdschakelaar uit (Positie "OFF" (Uit)). Dit schakelt het gehele systeem en al zijn componenten uit.
- Sluit de hoofdbrandstoftoevoer af met de hoofdbrandstofafsluiter.
SYSTEEMSCHADE door vorst.
Wanneer het systeem niet in werking is, bestaat het risico op bevriezing.
- Houd het systeem zoveel mogelijk in bedrijf.
- Bescherm het systeem tegen bevriezing door het systeem te vullen met een 50% glycoloplossing, of door zowel het verwarmings- als het SWW-systeem af te tappen op hun laagste punten.
Noodbediening
Ga in een noodsituatie, zoals een brand, als volgt te werk:
- Sluit de brandstoftoevoer af bij de hoofdafsluiter.
- Schakel het verwarmingssysteem uit met behulp van de hoofdschakelaar.
Systeemdruk testen: bijvullen en ontluchten van het systeem
Wanneer de systeemdruk testen?
Nieuw toegevoegd vulwater heeft de neiging om zijn volume binnen de eerste dagen te verminderen als gevolg van de eliminatie van meegevoerde lucht. Dit kan leiden tot luchtophoping en mogelijk systeemgeluid.
- Controleer nieuw opgestarte systemen dagelijks op systeemdruk en ontlucht indien nodig radiatoren.
- Controleer de systeemdruk maandelijks en vul automatisch bij en ontlucht eventueel de radiatoren.
Systeemdruk testen
De systeembedrijfsdruk moet minimaal 12 tot 15 psi (1 bar) zijn.
- Lees de druk (psi) en temperatuur (°F) af op de P & T-meter aan de toevoerzijde van de ketel.
- Wanneer de systeemdruk onder 12 tot 15 psi daalt, vul dan bij met vulwater.
Bijvullen en ontluchten van het systeem
Laat uw verwarmingsinstallateur u de locatie van de automatische vulklep en de automatische luchtafscheider aanwijzen.

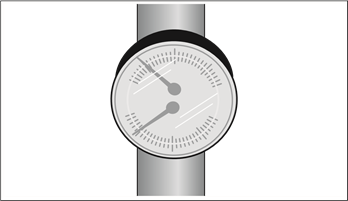

Afb. 4 Druk-/temperatuurmeter (aan de achterkant van de ketel)
SYTEEMSCHADE door thermische spanningen.
Wanneer de ketel heet is en er koud water wordt toegevoegd, kan dit leiden tot thermische spanningen en de ketel schokken. Dit kan leiden tot een gebarsten ketel.
- Vul de ketel alleen bij met vulwater wanneer de keteltemperatuur onder 100 F ligt. (Of wanneer de koude toevoer is aangesloten op de toevoerzijde van de ketel, zodat koud vulwater eerst het systeem in wordt gestuurd).
- Sluit de waterslang aan op de ketelaftapkraan en de watertoevoer.
- Vul het ketelsysteem langzaam. Observeer de waterdruk van het verwarmingssysteem.
- Sluit de watertoevoer wanneer de gewenste systeemdruk is bereikt.
- Ontlucht de lucht uit het systeem bij radiatorontluchters en andere locaties.
- Wanneer de systeemdruk daalt als gevolg van het ontluchten van lucht, voeg dan meer water toe aan het systeem.
- Koppel de waterslang los van de ketel.
SYSTEEMSCHADE door frequent vullen van het systeem.
Wanneer u frequent water aan het systeem moet toevoegen, kunt u schade aan het systeem veroorzaken als gevolg van de toevoer van vers water, wat leidt tot corrosie en interne kalkaanslag.
- Controleer bij uw plaatselijke servicebedrijf of installateur of u gewoon onbehandeld kraanwater kunt gebruiken, of dat het vulwater moet worden behandeld.
- Informeer uw installateur of servicebedrijf als frequent gebruik van vulwater noodzakelijk is.
SYSTEEMSCHADE door verkeerde brandstof.
- Gebruik alleen de aangewezen brandstof die in deze handleiding wordt vermeld.
Neem contact op met uw verwarmingsinstallateur of servicebedrijf wanneer u uw verwarmingssysteem overschakelt op een andere brandstof, of wanneer u overschakelt op brandstof met andere specificaties.
Ketelruimte
KETELSCHADE door vervuilde verbrandingslucht.
- Gebruik of bewaar nooit chloorhoudende reinigingsmiddelen of koolwaterstofhalogeentype verbindingen (zoals sprays, reinigings- en oplosmiddelen, verf, lijm en dergelijke) in de ketelruimte of in de buurt van de verbrandingsluchtkanalen.
- Vermijd overmatige stofontwikkeling.
SYSTEEMSCHADE door water.
- Sluit in geval van overstroming de brandstoftoevoer af en ontkoppel het verwarmingssysteem elektrisch.
- Laat uw systeem volledig controleren door een gekwalificeerde verwarmingsinstallateur of servicebedrijf voordat u het weer in gebruik neemt.
- Laat alle componenten die in contact zijn geweest met water, vervangen door uw installateur of servicebedrijf.
Waarom is regelmatig onderhoud belangrijk?
Verwarmingssystemen vereisen regelmatig onderhoud om de volgende redenen:
- Om een hoge efficiëntie en minimaal brandstofverbruik te behouden.
- Om een hoge mate van systeembetrouwbaarheid te behouden.
- Om de milieu-uitstoot tot een minimum te beperken.
SYSTEEMSCHADE door ontbrekende of slecht uitgevoerde ketelreiniging en onderhoud.
- Laat uw verwarmingssysteem jaarlijks controleren, reinigen en onderhouden door een gekwalificeerd servicebedrijf of installateur.
- We raden u aan een jaarlijkse onderhoudsovereenkomst te sluiten met uw brandstofoliebedrijf of servicebedrijf.
Probleemoplossing in uw verwarmingssysteem
Er kunnen twee verschillende soorten problemen worden vastgesteld:
- brandergerelateerde problemen, of
- problemen met het regelsysteem en het verwarmingssysteem.
Een alarmlampje op de brander gaat doorgaans branden tijdens een brandervergrendelingsconditie (➔ Zie de branderhandleiding). Meestal wordt dit probleem opgelost door op de resetknop van de brander te drukken. Druk eenmaal op de resetknop van de brander. Als de brander NIET start, neem dan contact op met uw plaatselijke servicebedrijf voor hulp.
Problemen met het bedieningspaneel en/of het verwarmingssysteem zelf, worden doorgaans weergegeven op het display van het bedieningspaneel, indien de ketel hiermee is uitgerust. Verdere informatie is te vinden in de ➔ handleidingen die bij het bedieningspaneel zijn geleverd.
Brandervergrendelingsconditie
- Druk eenmaal op de resetknop van de brander. Als de brander NIET start, neem dan contact op met uw plaatselijke servicebedrijf voor hulp.
SYSTEEMSCHADE door vorst.
Wanneer het verwarmingssysteem niet in werking is als gevolg van een probleem, kan de mogelijkheid van bevriezing bestaan.
- Probeer het probleem te lokaliseren en op te lossen.
- Neem indien niet mogelijk contact op met uw plaatselijke installateur of servicebedrijf.

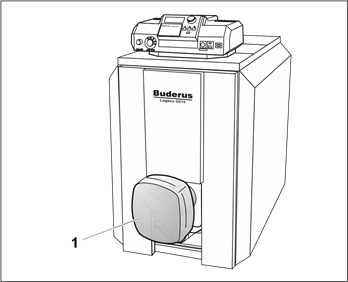

Afb. 5 Brandervergrendelingsconditie
- Brander
Adres van fabrikant:
Buderus Hydronic Systems, Inc.
50 Wentworth Avenue
Londonderry, New Hampshire 03053, USA
Telefoon: (001) 603 552 1100
Fax: (001) 603 421 2719
Internet: www.buderus.net
