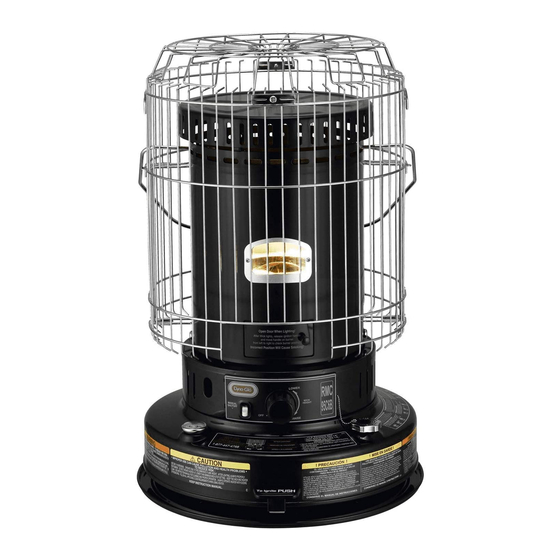

Dyna-Glo WK95C6C Handleiding

Lees deze GEBRUIKERSHANDLEIDING zorgvuldig door voordat u deze kachel voor het eerst gebruikt. Deze GEBRUIKERSHANDLEIDING is ontworpen om u te instrueren over de juiste manier om de kachel te monteren, de kachel te onderhouden, de kachel op te slaan, en vooral, hoe u de kachel op een veilige en efficiënte manier kunt bedienen. Bewaar deze handleiding voor toekomstig gebruik.
GHP Group, Inc.,
Niles, IL 60714-3302, USA
TELEFOON: 1-877-447-4768

LAAT DE KACHEL NOOIT ONBEHEERD ACHTER TIJDENS HET BRANDEN!

VOORZORGSMAATREGELEN - VEILIGHEIDSGIDS

1.
   EXPLOSIEGEVAAR / BRANDGEVAAR
   Gebruik NOOIT andere brandstof dan heldere 1-K petroleum of rode 1-K petroleum.
   Gebruik NOOIT brandstof zoals benzine, benzeen, verfverdunners of andere olieverbindingen in deze kachel.
   Vul de brandstoftank van de kachel NOOIT bij wanneer de kachel in bedrijf is of nog heet is.
   Gebruik de kachel NOOIT in ruimtes waar ontvlambare dampen of gassen aanwezig kunnen zijn! Vul de brandstoftank van de kachel NOOIT in de woonruimte; vul de tank buiten.
   Bewaar of vervoer petroleum NOOIT in een andere container dan een metalen of plastic container die (1) geschikt is voor petroleum, (2) niet rood van kleur is en (3) duidelijk is gemarkeerd met "Petroleum". Bewaar petroleum NOOIT in de woonruimte; petroleum moet worden bewaard op een goed geventileerde plaats buiten de woonruimte.
   Het apparaat is EXTREEM HEET tijdens gebruik. Houd kinderen, kleding, meubels en andere brandbare voorwerpen, vanwege de hoge oppervlaktetemperaturen, op minstens 90 cm afstand van de boven- en voorkant.
   RISICO OP BINNENLUCHTVERVUILING GEBRUIK DE KACHEL ALLEEN IN GOED GEVENTILEERDE RUIMTES. Mensen met ademhalingsproblemen dienen een arts te raadplegen voordat ze de kachel gebruiken. In een huis met een typische constructie, dat wil zeggen, een huis dat niet ongewoon strak is gebouwd vanwege zware isolatie en strakke afdichtingen tegen luchtinfiltratie, wordt een voldoende toevoer van lucht voor verbranding en ventilatie geleverd door infiltratie; als de kachel echter wordt gebruikt in een kleine kamer waar minder dan 5,7 m3 luchtruimte beschikbaar is voor elke 1.000 BTU per uur kachelvermogen (rekening houdend met de maximale branderafstelling), moeten de deur(en) naar aangrenzende kamer(s) open worden gehouden of moet het raam naar buiten minstens 25,4 mm worden geopend om mogelijke ophoping van binnenluchtvervuiling te voorkomen. Gebruik de kachel NIET in een badkamer of een andere kleine kamer met de deur gesloten.
   Gebruik de kachel NOOIT om water te verwarmen of te koken, of als kooktoestel.
2.
   HET NIET INSTALLEREN, ONDERHOUDEN EN/OF BEDIENEN VAN DEZE PETROLEUMKACHEL VOLGENS DE INSTRUCTIES VAN DE FABRIKANT KAN LEIDEN TOT OMSTANDIGHEDEN DIE KUNNEN LEIDEN TOT LICHAMELIJK LETSEL EN/OF SCHADE AAN EIGENDOMMEN.
   OPMERKING: De WAARSCHUWINGS- en BELANGRIJKE instructies in deze handleiding zijn niet bedoeld om alle mogelijke omstandigheden en situaties te dekken die zich kunnen voordoen. Het is vanzelfsprekend dat gezond verstand, voorzichtigheid en zorgvuldigheid factoren zijn die niet in deze kachel kunnen worden ingebouwd. Deze factoren moeten worden geleverd door de persoon/personen die de petroleumkachel installeren, onderhouden of bedienen.
   Neem altijd contact op met uw dealer, distributeur, servicevertegenwoordiger of de fabrikant als u problemen of omstandigheden heeft die u niet begrijpt.
   Laat de kachel NOOIT werken als u van plan bent om voor een bepaalde tijd weg te gaan. Zorg er altijd voor dat u de kachel uitschakelt en inspecteert om er zeker van te zijn dat deze volledig is gedoofd voordat u naar bed gaat.
   Laat de kachel NOOIT onbeheerd achter.
   Gebruik de kachel NOOIT als warmtebron voor het drogen van objecten.
   Plaats NOOIT voorwerpen op de bovenplaat.
3.
   RISICO OP BRANDWONDEN
   Gebruik de kachel NOOIT zonder de beschermkap of het rooster volledig bevestigd.
4. ALS PETROLEUM VAN SLECHTE KWALITEIT wordt gebruikt, is een snelle ophoping van koolstof en teer waarschijnlijk. Dit kan een sterke geur veroorzaken en zal de lont vernielen. Er kan extra schade aan de kachel optreden naarmate de lont moeilijker af te stellen is. Het gebruik van brandstof van slechte kwaliteit kan er ook voor zorgen dat de lont erg moeilijk te doven is. Zorg er altijd voor dat het vuur uit is. (Zie De kachel doven.)
5. AANPASSING VAN DE KAMERTEMPERATUUR kan niet worden gewijzigd door de kachel aan te passen. Een petroleumkachel is aan of uit. Er is geen temperatuuraanpassing. Als de kachelopbrengst wordt verminderd door de lont op enigerlei wijze te verlagen, treedt er onjuiste verbranding op, waardoor geuren en een ophoping van teer en koolstof ontstaan. Als uw kamer te warm wordt, open dan een deur of een raam, of zet de kachel uit.

BEWAAR DEZE INSTRUCTIES VOOR TOEKUNSTIG GEBRUIK!

INLEIDING

Lees deze GEBRUIKERSHANDLEIDING aandachtig door. Het laat u zien hoe u de kachel veilig en efficiënt kunt monteren, onderhouden en bedienen om optimaal te profiteren van de vele ingebouwde functies.

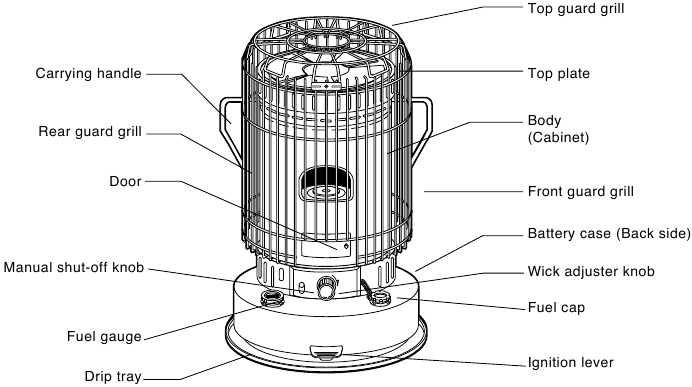

FUNCTIES

Afb. 1

UITPAKKEN EN MONTEREN

"RISICO OP BRANDWONDEN"
GEBRUIK DE KACHEL NIET ZONDER DE BESCHERMKAP OF HET ROOSTER TE INSTALLEREN.

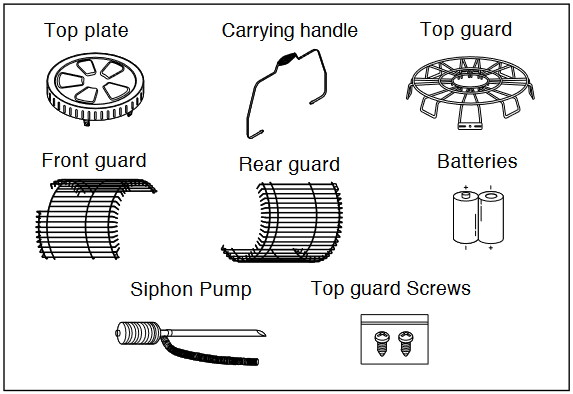

1. VERWIJDER DE KACHEL EN ALLE VERPAKKINGSMATERIALEN UIT DE DOOS. (Afb. 2)

   Afb. 2
   OPMERKING: Bewaar de verzenddoos en verpakkingsmaterialen voor toekomstige opslag.
   • Kachel.
   • Bovenste kap.
   • Handvat.
   • Bovenplaat.
   • 2 "C"-celbatterijen.
   • Hefvelpomp.
   • Zak met schroeven voor montage van het bovenste rooster.
   • Gebruikershandleiding.
   • Handleiding met veiligheidstips.
2. MONTEREN.
   1. Verwijder alle verpakkingsmaterialen van de kachel: (Afb. 3)

      Afb. 3
   2. BOVENPLAAT MONTEREN: (Afb. 4)

      Afb. 4
      Lijn de pijlmarkering op de bovenplaat uit met het gat van het draaghandvat op de kast en plaats de bovenplaat op de kast.

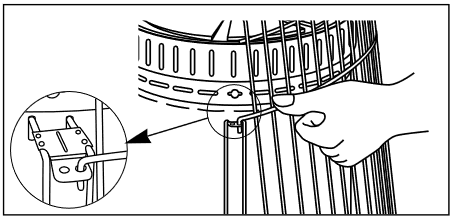

   3. VOOR- EN ACHTERKAP INSTALLEREN: (Afb. 5A en Afb. 5B)
      • Hang het bovenste gedeelte van de voorkap (voorzien van een inkeping voor de ontstekingsdeur) aan de bovenste roosterbeugels met de naar beneden gerichte haakroosterstangen. (Afb. 5A)

        Afb. 5A
      • Klik het onderste gedeelte van de voorkap in de gaten in de onderste roosterbeugels met de naar binnen gerichte haakroosterstangen. (Afb. 5B)

        Afb. 5B
      • Installeer de achterkap op dezelfde manier.
   4. DRAAGHANDVAT INSTALLEREN: (Afb. 6)

      Afb. 6
      Steek het draaghandvat in de gaten op de kast door de gaten op de beugels van de bovenplaat uit te lijnen.

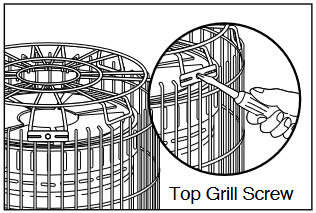

   5. BOVENKAP INSTALLEREN: (Afb. 7)

      Afb. 7
      • Lijn de 2 beugels op de bovenkap uit met de 2 montagebeugels op de voor- en achterkappen.
      • Zet elke beugel vast met een schroef. Zorg ervoor dat de beugels op de bovenkap zich buiten de montagebeugels op de voor- en achterkappen bevinden.
   6. BATTERIJEN PLAATSEN: (Afb. 8)

      Afb. 8
      • De batterijhouder bevindt zich aan de achterkant van de kachel.
      • Open de batterijklep van de batterijhouder.
      • Plaats twee (2) "C"-celbatterijen volgens de plus(+)- en min(-)-markeringen in de houder.
      • Plaats de batterijklep terug op de kachel.
   7. Nu is uw kachel volledig gemonteerd: (Afb. 9)

      Afb. 9

PETROLEUM (ALLEEN 1-K)

Het is UITERST BELANGRIJK voor de werking van deze kachel dat u de juiste kwaliteit petroleum gebruikt. De juiste kwaliteit petroleum wordt aangeduid als 1-K petroleum. GEBRUIK DEZE KACHEL NIET MET ANDERE BRANDSTOF DAN 1-K PETROLEUM! 1-K petroleum is geraffineerd om verontreinigingen zoals zwavel, die een rotte eierengeur kunnen veroorzaken tijdens de werking van de kachel, vrijwel te elimineren.

PETROLEUM MAG ALLEEN WORDEN BEWAARD IN EEN BLAUWE CONTAINER DIE DUIDELIJK IS GEMARKEERD MET "PETROLEUM". BEWAAR PETROLEUM NOOIT IN EEN RODE CONTAINER. Rode containers worden geassocieerd met benzine.
Bewaar petroleum NOOIT in de woonruimte. Petroleum moet worden bewaard op een goed geventileerde plaats buiten de woonruimte.
Gebruik NOOIT andere brandstof dan heldere 1-K petroleum.
Gebruik NOOIT brandstof zoals benzine, benzeen, alcohol, white spirit, brandstof voor campingfornuizen, verfverdunners of andere olieverbindingen in deze kachel. Dit zijn vluchtige brandstoffen die een explosie of ongecontroleerde vlammen kunnen veroorzaken.

De beste manier om petroleum te kopen is in een voorverpakte, metalen of plastic, blauwe container.
De tweede keuze is om het te kopen bij een dealer die het in een vat van 200 liter opslaat. De derde keuze is om petroleum te kopen bij een dealer die het opslaat in een grote ondergrondse (of bovengrondse) tank. Petroleum dat zelfs met een kleine hoeveelheid water is verontreinigd, zorgt ervoor dat een petroleumkachel niet goed functioneert.
Naarmate u van de eerste keuze bij het kopen van petroleum (voorverpakte container) naar de derde keuze (grote opslagtank) gaat, neemt de kans op de aanwezigheid van water door condensatie toe.
Als u petroleum in bulk koopt, ken dan uw dealer.

Het is normaal dat een petroleumkachel bij het opstarten en afsluiten een lichte geur afgeeft.
Na 5-10 minuten gebruik moet de kachel zijn normale bedrijfstemperatuur hebben bereikt en mag de geur slechts zeer gering zijn.
Bewaar petroleum NOOIT in direct zonlicht of in de buurt van een warmtebron.
Gebruik NOOIT petroleum dat van het ene seizoen op het andere is bewaard. Petroleum verslechtert na verloop van tijd. "OUDE PETROLEUM" ZAL NIET GOED BRANDEN IN DEZE KACHEL.

Een verscheidenheid aan problemen kan het gevolg zijn van het gebruik van petroleum van slechte kwaliteit --- rook, geur, lage vlam, moeilijke ontsteking, moeilijk uitschakelen, vlam flikkert en dooft, overmatig afbranden van de lont, verkorte levensduur van de lont, vastzittende lontregelaar, overmatige afzettingen op de lont, enz. Als u een van de bovenstaande problemen ondervindt, controleer dan uw petroleum. Als u ontdekt dat de petroleum het probleem is, zorg dan voor een verse voorraad HELDERE 1-K PETROLEUM OF RODE 1-K PETROLEUM voordat u uw kachel weer gebruikt.

UW KACHEL VAN BRANDSTOF VOORZIEN

VUL DE BRANDSTOFTANK VAN DE KACHEL NOOIT IN DE LEEFRUIMTE: VUL DE TANK BUITEN.
Voordat u de kachel van brandstof voorziet, neemt u de kachel, de petroleum en de handmatige hevelpomp mee naar buiten. Om de handmatige hevelpomp te gebruiken, draait u de dop aan de bovenkant van de hevel vast, plaatst u de rechte buis in de petroleumcontainer en steekt u de flexibele buis in de opening van de brandstoftank. Door in de balg van de hevelpomp te knijpen, wordt de brandstof van de petroleumcontainer naar de kacheltank overgebracht (afb. 10). Kijk goed naar de brandstofmeter op de basis van de kachel, zodat u weet wanneer de tank vol begint te raken. Wanneer u de volle markering nadert, draait u de dop bovenop de hevelpomp los. Dit stopt de petroleumstroom. VUL UW KACHEL NIET TE VOL. Laat de hevelpomp volledig leeglopen voordat u hem uit de tank en de petroleumcontainer verwijdert.

Afb. 10
Nadat u de brandstoftank van de kachel met een hevelpomp hebt gevuld, moet u ervoor zorgen dat u de dop op de hevelpomp losdraait (tegen de klok in) om de resterende petroleum in de hevelpomp grondig af te tappen. Voor hergebruik van de hevelpomp moet u ervoor zorgen dat u de dop op de hevelpomp vastdraait (met de klok mee) om de petroleum op de juiste manier in de brandstoftank over te brengen. (Afb. 11)

Afb. 11
BELANGRIJKE MEDEDELING OVER HET TANKEN VAN DE KACHEL: Wanneer u uw kachel voor de eerste keer tankt en elke andere keer dat de tank volledig leeg is geweest, zoals bij "Droog branden", moet u ervoor zorgen dat u de lont minimaal 60 minuten laat weken voordat u probeert de kachel aan te steken. Noteer de tijd waarop u met het weken van de lont bent begonnen of gebruik een kookwekker of polshorloge met een alarmfunctie. Als de lont niet goed wordt geweekt, kunnen er luchtbellen in de lont terechtkomen, waardoor de kachel slecht brandt. Voortijdige ontsteking kan uw lont vernielen.
BELANGRIJKE MEDEDELING OVER DE EERSTE ONTSTEKING VAN DE KACHEL
De eerste keer dat u uw kachel aansteekt, kan er wat geur vrijkomen doordat oliën die in het productieproces worden gebruikt, worden verbrand. Om dit te voorkomen, kunt u de kachel buiten branden op een kalme en windstille dag. Als het winderig is, overweeg dan een veranda of garage of een andere kamer waar de ramen open kunnen om de geur te verspreiden.

AUTOMATISCH ONTSTEKINGSSYSTEEM

Voor veiligheid en gemak is deze kachel uitgerust met een automatisch ontstekingssysteem.
2 "C" celbatterijen, meegeleverd met de kachel, leveren de stroom voor de ontsteker die de lont aansteekt zodra deze tot zijn maximale hoogte is gebracht.
Het automatische ontstekingssysteem gebruiken:

• Zorg ervoor dat de batterijen zijn geplaatst.
• Draai de lontverstelknop met de klok mee totdat de lont tot zijn maximale hoogte is gebracht. (Afb. 12)

  Afb. 12
• Duw de ontstekingshendel (afb. 13) om de gloeiende ontsteker in contact te brengen met de lont. Hierdoor zal de ontsteking plaatsvinden.

  Afb. 13
• Zodra u ziet dat de lont is aangestoken, laat u de ontstekingshendel los. Hierdoor wordt de brandkamer automatisch weer over de lont neergelaten.
• Draai de branderknop een paar keer heen en weer om er zeker van te zijn dat de brander goed op de lontversteller is geplaatst.
• Begin vervolgens met het volgen van de stappen die worden beschreven in "De lont afstellen".

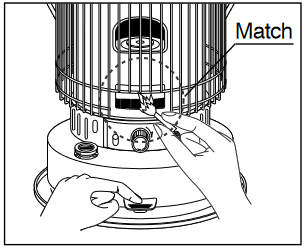

ONTSTEKING VIA EEN LUCIFER

Als u een probleem ondervindt met het ontstekingsmechanisme, of als u lege batterijen hebt, is het mogelijk om de kachel met een lucifer aan te steken. (Afb. 14)

Afb. 14
De procedure is als volgt:

• Draai de lontverstelknop met de klok mee totdat de lont tot zijn maximale hoogte is gebracht.
• Til de brandkamer op met behulp van de branderknop.
• Raak de blootgestelde bovenrand van de lont aan met een aangestoken lucifer.
• Zodra u ziet dat de lont is aangestoken, laat u de brandkamer weer over de lont zakken.
• Draai de branderknop een paar keer heen en weer om er zeker van te zijn dat de brander goed op de lontversteller is geplaatst.
• Begin vervolgens met het volgen van de stappen die worden beschreven in "De lont afstellen".

Zorg ervoor dat u de lucifer, of een deel ervan (luciferkop, enz.) niet in het brandergebied achterlaat. Achtergebleven resten van de lucifer kunnen een ongelijkmatige uitlijning van de brander veroorzaken en kunnen leiden tot rook, onvolledige verbranding, geur of brand.

HET ONTSTEKINGSSYSTEEM CONTROLEREN

Als het automatische ontstekingssysteem niet goed werkt, voert u de volgende controles uit:

• BATTERIJEN -2 "C" celbatterijen bevinden zich aan de achterkant van de kachel.
  Vervang door nieuwe batterijen.
• ONTSTEKERPLUG - Als het automatische ontstekingssysteem nog steeds niet werkt na het vervangen van de batterijen, controleer dan de ontstekerplug. Als de gloeispiraal gebroken, gebogen is of niet gloeit wanneer deze via de ontstekingshendel wordt ingeschakeld, moet deze worden vervangen.

  Zorg ervoor dat de ontstekerplug van het Type "B" is, 2,5 V DC, 1 A alleen.

De ontstekerplug vervangen (Afb. 15):

Afb. 15

• Verwijder de batterijen.
• Verwijder de 2 kastschroeven en til de kast- en roosterconstructie eraf.
• Trek aan de ontstekingshendel om de ontstekerplug omhoog te brengen.
• Duw de ontstekerplug naar binnen en draai hem in een richting met de klok mee om hem te verwijderen.
• Installeer een nieuwe ontstekerplug (Type "B", 2,5 V DC, 1 A alleen) door deze naar binnen te duwen en in een richting tegen de klok in te draaien.
• Monteer de kachel opnieuw en vervang de batterijen.
  TEST DE ONTSTEKING
• Gebruik de lontverstelknop om de lont tot zijn maximale hoogte te brengen.
  Trek aan de ontstekingshendel.
  De ontstekerplug moet zich binnen 1 ~ 2 mm van de lont bevinden wanneer de ontstekingshendel volledig is ingeschakeld.

DE LONT AFSTELLEN

Na het aansteken van de kachel is het belangrijk om de kachelvlam binnen de eerste 5-7 minuten na het aansteken te controleren. Gedurende de eerste 5 minuten na de ontsteking warmt de branderkamer op en worden er vlammen zichtbaar aan de bovenkant van de brander. Deze vlammen zullen geleidelijk opbouwen. Na 5-7 minuten gebruik, moet u de lontverstelknop gebruiken om de juiste vlamhoogte te verkrijgen. De juiste vlamhoogte is een vlam van 1/2" boven de middelste vlamverspreidingsschijf, met een gelijkmatige verdeling van de vlam rond de vlamverspreidingsschijf die zichtbaar is door het heldere venster van de kachel. Zie de onderstaande afbeeldingen ter referentie.
Naarmate u de kachel blijft gebruiken, zullen de temperatuur van de kachel en de temperatuur van de kamer blijven veranderen. Naarmate de kachel opwarmt, zal de petroleum in de tank sneller verdampen, en dit kan vereisen dat u de lontversteller omlaag afstelt om de gewenste vlamhoogte van 1/2" te behouden. Daarom is het noodzakelijk om de vlamhoogte te blijven controleren en aanpassingen te maken met behulp van de lontverstelknop om de juiste vlamhoogte te behouden. Het wordt aanbevolen om de kachel elke 30 minuten te controleren om de juiste afstelling te behouden, omdat periodieke aanpassing vereist is.

CORRECTE VLAM
Goede verbranding


VLAM TE HOOG
Kan rook en roet produceren


VLAM TE LAAG
Kan geur en koolmonoxide produceren

Afb. 16

OPMERKING: LAAT DE KACHEL NOOIT ZONDER TOEZICHT ACHTER TERWIJL DEZE BRANDT.
Zorg er altijd voor dat u de kachel uitschakelt en inspecteert om er zeker van te zijn dat deze volledig is gedoofd voordat u naar bed gaat.

OPMERKING: Tijdens het opstarten kunnen kleine aanpassingen aan de vlam worden uitgevoerd met behulp van de branderknop aan de voorkant van de brander en door DE BRANDER VAN ZIJDE NAAR ZIJDE TE BEWEGEN totdat de vlam aan de bovenkant van de brander zo gelijkmatig mogelijk is. DEZE KACHEL ZAL ROET EN ROOK PRODUCEREN ALS DE BRANDER NIET GOED IS GEPLAATST. RAAK DE BRANDERKNOP NIET AAN ZODRA DE KACHEL DE NORMALE BEDRIJFSTEMPERATUUR HEEFT BEREIKT EN DE VLAM IS GESTABILISEERD. DE BRANDERKNOP IS ZEER HEET TIJDENS HET GEBRUIK.

Afb. 17

OPMERKING: Deze kachel is ontworpen om te werken met een vlamhoogte van 1/2" boven de vlamverspreidingsschijf aan de bovenkant van de brander. Voor een goede verbranding is het erg belangrijk dat de vlamhoogte zo wordt afgesteld dat deze niet te hoog en niet te laag is. Het gebruik van de kachel met een lontinstelling onder de minimaal aanbevolen instelling (de lontstopinstelling) kan leiden tot het risico op koolmonoxidevergiftiging.

OPMERKING: Als u merkt dat de lont niet omhoog komt, duw dan de veiligheidsresethendel om de veiligheidsuitschakelinrichting in te schakelen. Draai vervolgens de lont omhoog via de lontverstelknop.

RISICO OP LUCHTVERONTREINIGING BINNENSHUIS EN BRAND, GEBRUIK DE KACHEL NIET MET EEN LONTINSTELLING LAGER DAN DE MINIMALE LONTSTOPINSTELLING OF MET EEN OVERMATIGE VLAMHOOGTE.

LONDERHOUD / DROOG BRANDEN

Londerhoud is noodzakelijk om roetproductie, een lage warmteafgifte en prestatieproblemen te voorkomen. Er zal zich koolstof en teer ophopen op de bovenkant van de lont tijdens regelmatig gebruik van dit product. Londerhoud is vereist binnen de eerste zeven (7) dagen na uw eerste gebruik van de kachel en om de 2 tankvullingen brandstof en/of elke week tijdens het stookseizoen. Als de lont hard en broos aanvoelt, geeft dit aan dat londerhoud noodzakelijk is om uw kachel naar behoren te laten presteren.

Controleer uw lont regelmatig!

• Als de lont moeilijk aan te steken is.
• Als de lont moeilijk omhoog te brengen of moeilijk af te stellen is door aan de lontverstelknop te draaien.
• Als de lont niet volledig daalt wanneer u op de uitschakelknop drukt.
• Als de bovenkant van de lont stijf en hard is.

Opmerking: Slechte brandstof of brandstof die is verontreinigd met water, maakt de lont ook hard.

LONT DROOG BRANDEN / KOOLSTOF VAN DE LONT VERWIJDEREN

Het "droog branden" van uw kachel zal een sterke geur veroorzaken. Om deze reden kunt u de kachel het beste "droog branden" op een volledig kalme en windstille dag. Als het buiten te winderig is, kunt u een veranda, een gang of een andere ruimte met alle ramen open overwegen om de sterke geur te verspreiden.

Stap 1
Laat uw kachel (zonder bij te vullen) met een bijna lege brandstoftank branden totdat de vlam begint uit te doven, breng vervolgens de lont naar de hoogst mogelijke stand en laat hem daar staan totdat hij volledig is uitgebrand. Wacht 60 minuten, steek de lont vervolgens opnieuw aan (indien nodig met een lucifer) en laat hem weer uitbranden. Zodra de kachel koel aanvoelt, verwijdert u de kast en borstelt u de bovenkant van de lont met een oude tandenborstel of een andere borstel met stijve haren om eventuele achtergebleven as te verwijderen. Een stofzuiger van het type canister kan een handig hulpmiddel zijn bij het verwijderen van deze as.

Stap 2
De eerste stap zou de meeste koolstof moeten verwijderen en uw lont zou zachter moeten aanvoelen. Als een deel nog steeds hard aanvoelt, kunt u een kleine tang gebruiken om deze harde plekken te knijpen en de koolstof in stukken te breken. Vervang na het doen van dit, de kast, voeg een kleine hoeveelheid brandstof toe, wacht minstens een uur en herhaal vervolgens stap 1.
Voer koolstofverwijdering / droog branden uit binnen (7) zeven dagen na uw eerste gebruik van uw nieuwe kachel om koolstofophoping op het brandende oppervlak van de lont te verminderen, na elke twee tankvullingen brandstof en/of elke week tijdens het stookseizoen. Droog uw kachel daarna op elk moment wanneer de lont hard lijkt te zijn. CONTROLEER UW LONT REGELMATIG! Droog uw lont en verwijder alle brandstof uit uw kachel aan het einde van het stookseizoen.

Opmerking: Laat uw kachel wekelijks droog branden, zoals hierboven vermeld, tijdens het stookseizoen of daarna indien nodig. Controleer uw lont regelmatig om te zien of KOOLSTOFVERWIJDERING / DROOG BRANDEN noodzakelijk is. Koolstofverwijdering is NIET effectief als uw brandstof is verontreinigd met water of een andere vloeistof. In dit geval moet u de brandstoftank reinigen, de lont vervangen en deze 60 MINUTEN laten weken in verse K-1 Petroleum.

WICK-MONTAGE

Minstens één keer per maand controleren!

De brandermontage zit bovenop de wickgeleider. Na verloop van tijd kunnen zich teerafzettingen ophopen op de wickgeleider, waardoor de brandermontage niet goed kan worden geplaatst. Dit kan leiden tot slechte verbranding, rook, geur, enz. Om dit te voorkomen, kunnen teerafzettingen op de wickgeleider als volgt worden verwijderd:

• Zorg ervoor dat de kachel zowel is afgekoeld als is uitgeschakeld en laat de wick zakken naar de "off"-positie.
• Verwijder de batterijen (aan de achterkant van de kachel).
• Verwijder de 2 kastschroeven. Til de kast en het rooster omhoog, zoals in de afbeelding te zien is. (Afb. A)

  Afb. A
• Gebruik de wickverstelknop om de bovenkant van de wick omhoog te brengen totdat deze gelijk ligt met de bovenkant van de wickgeleider. Gebruik een schroevendraaier met platte rand om de teerafzettingen weg te schrapen. Zorg ervoor dat er geen teerafzettingen in de groeven van de wickgeleider vallen. Een kleine stofzuiger kan worden gebruikt om de afgeschraapte teerafzettingen te verwijderen. (Afb. B)

  Afb. B
• Zet de kachel weer in elkaar en plaats de batterijen terug.

WICK VERVANGEN

De wick in uw kachel moet worden vervangen als, na herhaaldelijk reinigen, een van de volgende omstandigheden nog steeds aanwezig is: langzaam aan te steken, zware beweging van de wickverstelknop, kerosinegeur tijdens het branden, lage warmteafgifte, langzaam opwarmen, beschadigde wick.

Gebruik alleen een originele vervangingswick.
VERVANGENDE WICK NUMMER: Kero-World 32225, Dura Heat DH-145, Glowick 30856.

Als het reinigen van de wick de prestaties niet verbetert, moet u de wick vervangen. Raadpleeg de "HANDLEIDING VOOR PROBLEEMOPLOSSING", die de omstandigheden beschrijft waaronder de wick moet worden vervangen.
Probeer GEEN ander type wickapparaat of een wick die is ontworpen voor een ander merk of model kachel te gebruiken. U kunt de kachel beschadigen en een potentieel brandgevaar creëren.
Bel de klantenservice op 1-877-447-4768 om een wick te bestellen.

LET OP: Het enige gereedschap dat nodig is om de wick te vervangen, is:

• Een tang
• Een schroevendraaier met platte kop
• Een plastic zak met een twistband

Bezoek onze website op: www.ghpgroupinc.com/heaters/faqs.aspx en selecteer RMC-95C6 /RMC-95C6B voor een link naar een gedetailleerde video die de wickvervanging demonstreert.

1. Duw de handmatige uitschakelknop omlaag en draai de wickverstelknop TEGEN DE KLOK in in de richting van "OFF".

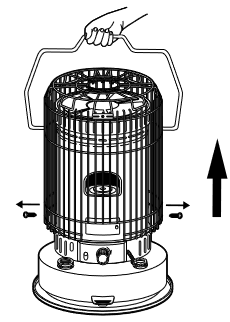

2. Gebruik een schroevendraaier om de kastschroeven aan beide zijden van de kachelkast los te draaien en te verwijderen.
3. Gebruik de draagbeugel om de kast recht omhoog en weg van de kachel te tillen.

4. Trek de wickverstelknop voorzichtig van de kachel.

5. Verwijder de kastbasis door deze van de achterkant op te tillen en naar voren te kantelen om de wickverstelmontage vrij te maken.

6. Activeer de slinger op het automatische veiligheidsuitschakelsysteem om de wick te laten zakken.

7. Verwijder de vier vleugelmoeren waarmee de wickmontage aan de kachel is bevestigd en til de wickmontage voorzichtig van de kachel.

8. Plaats de wickverstelknop tijdelijk terug. Draai de knop MET DE KLOK MEE om de wick omhoog te brengen.
9. Houd de wickmontage ondersteboven en pak de wickafdekking voorzichtig vast en trek deze er met een scherpe ruk af. Als u hier moeite mee heeft, probeer dan de wickafdekking los te maken met een schroevendraaier met platte kop.

   De binnenkant van de wickafdekking heeft scherpe tanden. Het gebruik van werkhandschoenen wordt aanbevolen om letsel te voorkomen.

10. Verwijder de wick door deze naar binnen te vouwen. Verwijder vervolgens de wickhuls van de onderkant van de montage.

11. Installeer de nieuwe wick en steek de 3 pinnen op een nieuwe wick in de 3 gaten op de wickhuls in opwaartse richting. (Zie de pijl gemarkeerd met "🡅 up" op de wickhuls)

12. Duw de nieuwe wick in de vasthoudtanden van de wickhuls, zodat de wick stevig rond de binnenkant van de wickhuls hecht, en strijk eventuele rimpels glad.

    OPMERKING: DEMONTEER DE ROESTVRIJSTALEN WICKHOUDER NIET.

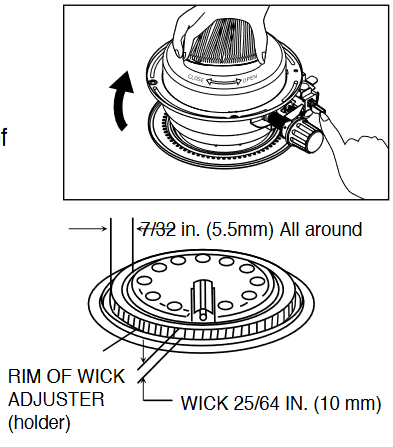

13. Lijn de pinnen uit met de sleufgaten in de wickversteller. Druk vervolgens elke van de drie pinnen van de wick (nu bevestigd aan de wickhuls) lichtjes naar het midden, weg van de schuine groeven van de wickversteller, zodat de wick iets naar beneden valt. Zodra de pinnen zijn uitgelijnd met elk gat, drukt u elke pin stevig door elk gat in de schuine groeven.

    OPMERKING: Draai aan de wickverstelknop en controleer of de wick vrij op en neer beweegt.
14. De wickhoogte wordt automatisch ingesteld op de juiste brandhoogte van 3/8" (10 mm).

    OPMERKING: Controleer de wickhoogte. Deze moet 3/8" zijn.
15. Draai de wickmontage ondersteboven om de wickafdekking terug te plaatsen.
16. Lijn de lipjes op de wickafdekking uit met de vier schroefgaten aan de onderkant van de montage, zoals weergegeven, en klik deze op zijn plaats. Zorg ervoor dat er op alle punten stevig contact is.
17. Zorg ervoor dat de rubberen afdichting op de tank goed zit. <Afb. B>

    Afb. B
18. (1) Draai de wickverstelknop naar de volledig omhoog gebrachte positie. (2) Trek lichtjes aan de rand van de wick om eventuele speling te verwijderen. (3) Druk lichtjes om de rand aan de vasthoudtanden op de wickafdekking te bevestigen. (4) U moet de knop in de richting van de klok vasthouden om de wick omhoog te houden. <Afb. A>

    Afb. A
    WICK INSTALLATIE TIP
    ** Vergrendel de tip-over-schakelaar (TOS) door een vergrendelingstang of een wasknijper tussen de TOS-platen te plaatsen, waardoor wordt voorkomen dat het gewicht het TOS-mechanisme activeert terwijl u de nieuwe wick installeert. Installeer de nieuwe wick in de omhoog gebrachte positie. Vergeet niet de tang of wasknijper te verwijderen voordat u de kachel weer in elkaar zet en aansteekt.
19. (5) Plaats de wickmontage terug op de kachel met de wick omhoog. (6) De wickverstelknop moet tussen de waarschuwings- en waarschuwingslabels worden geplaatst. <Afb. C> (7) Plaats eerst twee diagonaal tegenover elkaar liggende vleugelmoeren terug. (8) Dan de overige twee. (9) Draai elk van de vier vleugelmoeren geleidelijk aan totdat de wickmontage stevig op zijn plaats zit.

    Afb. C

20. Terwijl uw kachel is gedemonteerd, controleert u het automatische veiligheidsuitschakelsysteem. Verwijder de borgtang of wasknijper van het TOS-mechanisme als u deze hebt gebruikt om te helpen bij de wickinstallatie. Activeer het automatische uitschakelsysteem door tegen de slinger te stoten. Breng de wick omhoog door aan de wickverstelknop te draaien. Activeer het opnieuw om er zeker van te zijn dat het correct werkt.
21. Draai aan de wickverstelknop om de werking ervan te testen. Zorg ervoor dat de wick soepel werkt wanneer aan de knop MET DE KLOK MEE en TEGEN DE KLOK IN wordt gedraaid.
22. Test de ontsteking. Breng de wick naar de maximale hoogte. De ontstekingsplug moet zich binnen 3/64" tot 5/64" (1 mm tot 2 mm) van de wick bevinden wanneer de hendel wordt ingetrokken.

    Raak de HETE, gloeiende ontsteker niet aan!
23. Zorg ervoor dat de wick op de juiste hoogte van 3/8" (10 mm) is ingesteld
24. Verwijder de wickverstelknop die u tijdelijk had teruggeplaatst om de werking van de wick te testen.
25. Plaats de kastbasis terug en zorg ervoor dat u de hendel van het automatische veiligheidsuitschakelsysteem en de wickverstelstift, die de knop vasthoudt, uitlijnt met de juiste sleuven in de kastbasis. Begin met het uitlijnen ervan en klik de kastbasis voorzichtig op zijn plaats over de wickmontage.
26. Plaats de kachelkast terug. Zorg ervoor dat de pinnen van de roosterbeschermer stevig in de juiste gaten op de kachel zijn gestoken en dat de voorkant van de kast overeenkomt met de voorkant van de kachel.
27. Bevestig de kast aan de kachel met de twee schroeven.
28. Plaats de wickverstelknop terug. Om er zeker van te zijn dat deze correct op de wickverstelstift is geplaatst, brengt u de wick naar de maximale hoogte.

DE KACHEL DOVEN

Om de kachel te doven, duwt u de handmatige uitschakelknop (afb. 18) met één hand omlaag terwijl u de wickverstelknop in de andere hand houdt. U voelt de druk van de veeractie die probeert de wickverstelknop tegen de klok in te draaien in uw hand. Door uw greep op de wickverstelknop langzaam te ontspannen, laat u de veer geleidelijk de wick laten zakken en de vlam doven. Wanneer er geen verdere druk is van de veeractie, bevestigt u dat de wick volledig is neergelaten door de wickverstelknop zo ver mogelijk tegen de klok in te draaien.

Afb. 18
Open na 10-15 seconden de deur op de behuizing van de kachel, til de brander op met behulp van de branderknop en controleer visueel of er geen vlammen aanwezig zijn. Dit bevestigt dat de kachel volledig is gedoofd.

Laat na het doven van de kachel minstens 10 minuten verstrijken voordat u de kachel opnieuw aansteekt. Hierdoor heeft de kachel tijd om af te koelen en terug te keren naar een normale temperatuur. Als u de koelperiode van 10 minuten niet toestaat voordat u de kachel opnieuw aansteekt, ontstaat er een sterke geur en mogelijk een opflakkering.

Er kan zich koolstof en teer ophopen op de wick nadat de kachel een tijdje in gebruik is geweest. Dit kan het vermogen van de wick om in de behuizing van de kachel te worden neergelaten belemmeren en kan ertoe leiden dat de vlam niet volledig dooft. Het is de verantwoordelijkheid van de eigenaar om de wick te inspecteren, het juiste onderhoud van de wick uit te voeren en de wick indien nodig te vervangen om te voorkomen dat de ophoping van koolstof en teer een gevaarlijke situatie creëert waarin de kachel niet volledig dooft.

AUTOMATISCHE VEILIGHEIDS UITSCHAKELINRICHTING

Deze kachel is uitgerust met een automatische veiligheidsuitschakelinrichting. Het doel van deze inrichting is om de kachel snel en efficiënt uit te schakelen als de kachel tijdens gebruik wordt gestoten of omvalt. Dit is het belangrijkste veiligheidssysteem dat in de kachel is ingebouwd en is bedoeld om te voorkomen dat de vlam zich verspreidt als de kachel wordt omgestoten.
De automatische veiligheidsuitschakelinrichting is ingebouwd in het mechanisme dat de pit omhoog en omlaag brengt. Deze is zo ontworpen dat als de slinger door een schok wordt gestoten, een pal wordt ingetrokken van de ratel van de pitbedieningsas en een torsieveer reageert om de pit naar de volledig neergelaten positie te laten zakken. Deze snelle verlaging van de pit dooft de vlam.
Als u merkt dat de pit niet omhoog komt, drukt u op de handmatige uitschakelknop om de automatische veiligheidsuitschakelinrichting in te schakelen. Draai vervolgens de pit omhoog via de pitverstelknop.

BELANGRIJKE MEDEDELING: Om de veiligheidsuitschakelinrichting goed te laten werken, moet de pit vrij zijn van koolstof- en teerafzettingen. Het regelmatig uitvoeren van de procedure "Koolstof verwijderen/droogbranden" die wordt beschreven in de secties "Pitonderhoud" en "Koolstof verwijderen/droogbranden" is erg belangrijk voor de goede werking van deze belangrijke veiligheidsinrichting.

BELANGRIJKE MEDEDELING: CONTROLEER DE VEILIGHEIDSUITSCHAKELINRICHTING EENS PER WEEK TIJDENS HET STOOKSEIZOEN OM ER ZEKER VAN TE ZIJN DAT DEZE GOED WERKT.

BELANGRIJKE MEDEDELING: ELKE KEER DAT DE PIT WORDT VERWIJDERD OF VERVANGEN, MOET DE VEILIGHEIDSUITSCHAKELINRICHTING WORDEN GETEST OM ER ZEKER VAN TE ZIJN DAT DEZE GOED WERKT.

DE VEILIGHEIDSUITSCHAKELINRICHTING TESTEN: Minstens één keer per week tijdens het stookseizoen is het belangrijk om de veiligheidsuitschakelinrichting te testen om er zeker van te zijn dat deze goed werkt. MET DE KACHEL UITGESCHAKELD, brengt u de pit met de pitverstelknop in de volledig verhoogde positie. Pak de beschermende grill vast en schud de kachel stevig. Als de veiligheidsuitschakelinrichting goed werkt, hoort u een hard geluid wanneer de ratel wordt ontkoppeld en de torsieveer de pit in de behuizing van de kachel laat zakken. Om te controleren of de pit volledig is neergelaten, draait u de pitverstelknop tegen de klok in. Als de veiligheidsuitschakelinrichting goed werkt, is de pit volledig neergelaten. Als u de pit met de pitverstelknop verder kunt laten zakken, betekent dit dat het tijd is om de procedure "Koolstof verwijderen/droogbranden" opnieuw uit te voeren.

LANGDURIGE OPSLAG VAN UW KACHEL

Door de onderstaande instructies voor opslag zorgvuldig op te volgen, zorgt u ervoor dat uw kachel volgend seizoen efficiënt en veilig werkt (Fig. 19/Fig. 20).

Fig. 19

Fig. 20

• Spoel en reinig de binnenkant van de tank met een kleine hoeveelheid petroleum. Meng NOOIT water met de petroleum, omdat dit roest in de tank veroorzaakt. Giet de petroleum eruit en zorg ervoor dat u alles verwijdert.
• Met de brandstoftank leeg, steekt u de kachel aan. Met de pit op de maximale hoogte, laat u de pit branden tot deze volledig is opgebrand (ongeveer 1 uur). Het is een goed idee om dit buiten of in een zeer goed geventileerde ruimte te doen.
• Verwijder de batterijen. Verwijder de 2 schroeven van de behuizing en til de behuizing en de grillconstructie eraf. Verwijder de brander. Verwijder de pitversteller uit het brandstofreservoir. Droog de binnenkant van de brandstoftank grondig. Verwijder met een schroevendraaier en/of een borstel alle koolstof, teer of roet die zich op de pitversteller, pitgeleider of brander heeft opgehoopt.
• Na een grondige reiniging zet u de kachel weer in elkaar. Het is belangrijk om bij het opnieuw monteren van de pitversteller ervoor te zorgen dat er overal een gelijke opening is tussen de pitversteller en de pitgeleidecilinder. Zie "Pit vervangen" ter referentie.
• Verwijder de batterijen uit de batterijhouder voordat u de kachel opbergt om lekkage en corrosie te voorkomen.
• Berg de kachel op met de pit in de volledig neergelaten positie en de veiligheidsuitschakelinrichting gedeactiveerd.
• Berg de kachel op in de originele doos met het originele verpakkingsmateriaal en bewaar de GEBRUIKSAANWIJZING bij de kachel. Bewaar op een goed geventileerde plaats.

GIDS VOOR PROBLEEMOPLOSSING

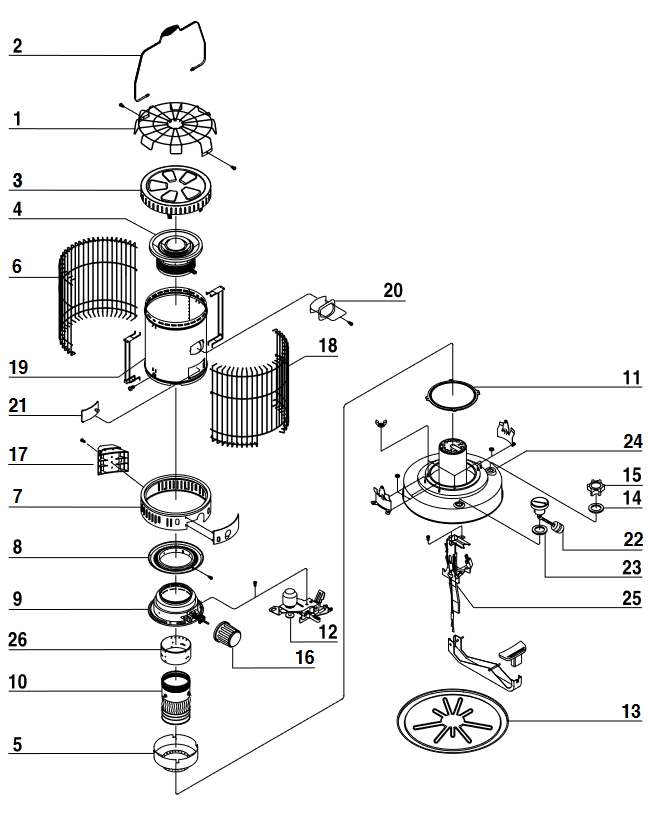

EXPLOSIETEKENING

OPMERKING: VERMELD HET MODELNUMMER EN HET ONDERDEELNUMMER BIJ HET BESTELLEN VAN ONDERDELEN.

ONDERDELENLIJST

SPECIFICATIES

Garantie

BEPERKTE GARANTIE:
Deze beperkte garantie wordt verleend aan de oorspronkelijke koper in de detailhandel van deze geforceerde lucht/convectie/stralingsverwarming en garandeert elk defect in materialen en vakmanschap gedurende een periode van één (1) jaar vanaf de datum van aankoop in de detailhandel. GHP Group, Inc. zal naar eigen goeddunken vervangende onderdelen leveren of de unit vervangen of repareren, wanneer deze correct wordt geretourneerd aan de winkel waar deze is gekocht of aan een van onze servicecentra zoals aangegeven door GHP Group, In., binnen één (1) jaar na aankoop in de detailhandel. (Verzendkosten, arbeidskosten, enz. zijn de verantwoordelijkheid van de koper.)

PLICHTEN VAN DE EIGENAAR:
Dit verwarmingstoestel moet worden bediend in overeenstemming met de schriftelijke instructies die bij deze verwarming zijn geleverd. Deze garantie ontslaat
de eigenaar er niet van om deze verwarming op de juiste manier te onderhouden in overeenstemming met de schriftelijke instructies die bij deze verwarming zijn geleverd. Een aankoopbewijs, geannuleerde
cheque of betalingsbewijs moet worden bewaard om de aankoopdatum te verifiëren en de garantieperiode vast te stellen. De originele doos moet worden bewaard in geval van garantie
retour van de unit.

WAT NIET WORDT GEDEK

1. Schade als gevolg van het gebruik van onjuiste brandstof.
2. Schade veroorzaakt door misbruik of gebruik in strijd met de gebruikershandleiding en veiligheidsrichtlijnen.
3. Schade veroorzaakt door een gebrek aan normaal onderhoud.
4. Zekeringen.
5. Gebruik van niet-standaard onderdelen of accessoires.
6. Schade veroorzaakt tijdens transport. Vrachtkosten voor garantieonderdelen of verwarmingen van en naar de fabriek zijn de verantwoordelijkheid van de eigenaar.

Deze garantie impliceert of aanvaardt geen enkele verantwoordelijkheid voor gevolgschade die kan voortvloeien uit het gebruik, misbruik of het gebrek aan
routineonderhoud van dit verwarmingstoestel. Er kunnen schoonmaakkosten en de kosten van onderdelen in rekening worden gebracht voor storingen aan apparaten als gevolg van een gebrek aan
onderhoud. Deze garantie dekt geen claims die geen betrekking hebben op defecte fabricage of materialen. HET NALATEN VAN ALGEMEEN
ONDERHOUD (INCLUSIEF REINIGING) MAAKT DEZE GARANTIE ONGELDIG.
DEZE BEPERKTE GARANTIE WORDT AAN DE KOPER GEGEVEN IN PLAATS VAN ALLE ANDERE GARANTIES, EXPLICIET OF IMPLICIET,
INCLUSIEF MAAR NIET BEPERKT TOT DE GARANTIES VAN VERKOOPBAARHEID OF GESCHIKTHEID VOOR EEN BEPAALD DOEL, DE
VERHAALSMOGELIJKHEID DIE IN DEZE GARANTIE WORDT GEBODEN IS EXCLUSIEF EN WORDT VERLEEND IN PLAATS VAN ALLE ANDERE VERHAALSMOGELIJKHEDEN. IN GEEN GEVAL ZAL
GHP GROUP, INC. AANSPRAKELIJK ZIJN VOOR INCIDENTELE OF GEVOLGSCHADE.
Sommige staten staan geen beperkingen toe op de duur van een impliciete garantie, dus de bovenstaande beperking is mogelijk niet op u van toepassing. Sommige staten staan de uitsluiting of beperking van incidentele of gevolgschade niet toe, dus de bovenstaande beperking of uitsluiting is mogelijk niet op u van toepassing.

CLAIMS WORDEN ALS VOLGT BEHANDELD:

1. Neem contact op met uw verkoper en leg het probleem uit.
2. Als de verkoper het probleem niet kan oplossen, neem dan contact op met onze klantenservice en vermeld het model van de verwarming, het probleem en het bewijs van de aankoopdatum.
3. Een vertegenwoordiger neemt contact met u op. STUUR DE VERWARMING NIET TERUG NAAR GHP GROUP, INC. tenzij dit wordt opgedragen door onze vertegenwoordiger. Deze garantie geeft u specifieke wettelijke rechten en u kunt ook andere rechten hebben die van staat tot staat verschillen

REGISTREER DE GARANTIE OP UW VERWARMING ONLINE OP: www.ghpgroupinc.com

GHP Group, Inc.
6440 W Howard St
Niles, IL 60714-3302
Tel: (877) 447-4768
www.ghpgroupinc.com

Referenties

• GHP Group Inc

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Dyna-Glo WK95C6C Handleiding

Beschikbare talen
