INLEIDING

Lees deze GEBRUIKERSHANDLEIDING zorgvuldig door. Hierin wordt uitgelegd hoe u de verwarming veilig en efficiënt monteert, onderhoudt en bedient om optimaal te profiteren van de vele ingebouwde functies.

FUNCTIES

FUNCTIES - KFA50DGD/KFA80DGD MODELLEN

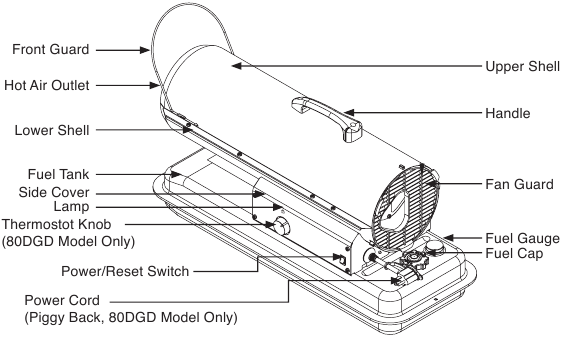

Figuur 1. KFA50DGD/KFA80DGD MODELLEN

FUNCTIES - KFA135DGD MODEL

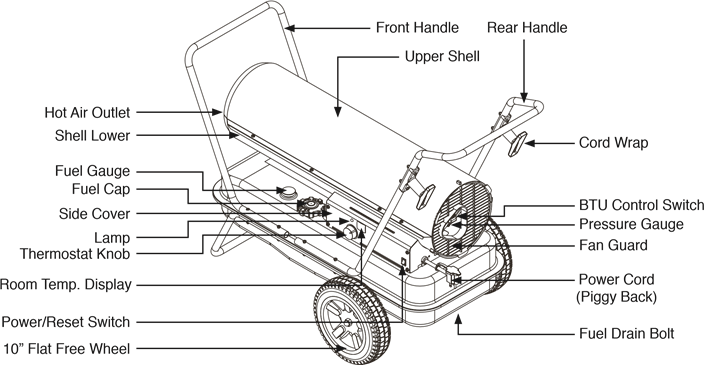

Figuur 2. KFA135DGD MODEL

FUNCTIES - KFA180/220DGD MODELLEN

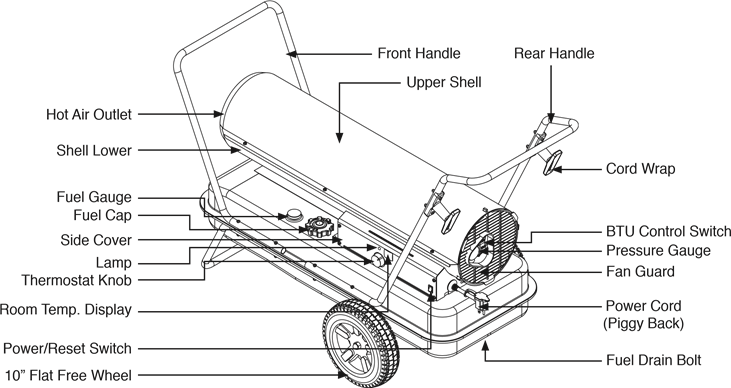

Figuur 3. KFA180/220DGD MODELLEN

UITPAKKEN EN MONTEREN

VERWIJDER DE VERWARMING EN ALLE VERPAKKINGSMATERIALEN UIT DE DOOS

(Fig. 4 en 5)

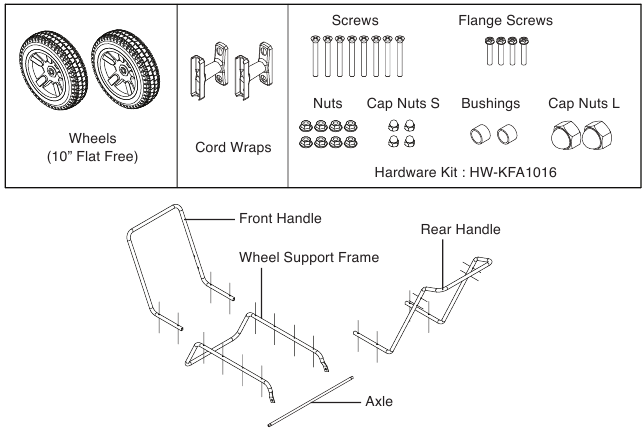

waarschuwing OPMERKING: Bewaar de verzenddoos en het verpakkingsmateriaal voor toekomstige opslag.

KFA50DGD
KFA80DGD
KFA135DGD KFA180DGD
KFA220DGD
Wielsteunframe Nee Ja Ja
Wiel Nee Ja Ja
As met schroefdraad Nee Ja Ja
Handgreep voor Nee Ja Ja
Handgreep achter Nee Ja Ja
Handgreep Ja Nee Nee
Snoerwikkel Nee Ja Ja
Hardwarekit: HW-KFA1016 Nee Ja Ja


Figuur 4. KFA50DGD/80DGD MODELLEN

UITPAKKEN EN MONTEREN
Figuur 5. KFA135DGD/180DGD/220DGD MODELLEN

MONTAGE

Alleen voor KFA50DGD/80DGD modellen (Montagetijd voor dit product is 3 minuten)

Benodigd gereedschap

  • Medium kruiskopschroevendraaier.
    1. Til de voorbescherming op in de richting van de pijl en zorg ervoor dat het wigvormige deel van de bescherming in het sleufgat op de bovenste behuizing past.
    2. Verwijder de voorgemonteerde schroeven op de bovenkant van de behuizing.
    3. Lijn de gaten in de bovenste behuizing uit met twee montagegaten op de handgreep, zoals weergegeven in figuur 6.

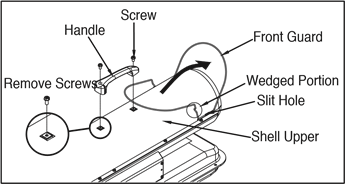

      MONTAGE - KFA50DGD/80DGD - Handgreep monteren
      Figuur 6. Handgreep monteren
    4. Zet de handgreep vast met de verwijderde schroeven.

Alleen voor KFA135DGD/180DGD/220DGD modellen (Montagetijd voor dit product is 10 minuten)

Benodigd gereedschap

  • Medium kruiskopschroevendraaier.
  • 3/4 inch dop of verstelbare moersleutel

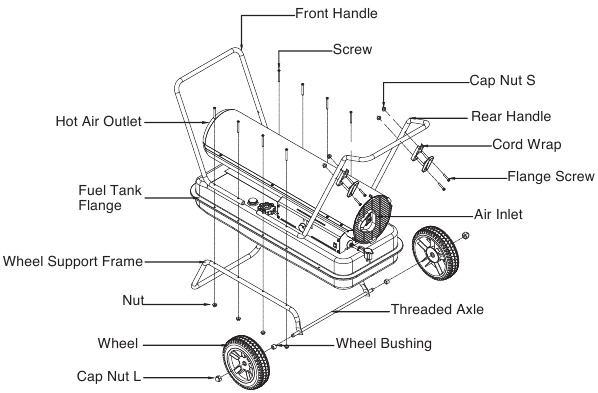

Handgreep, wiel en snoerwikkel monteren
Handgreep, wiel en snoerwikkel monteren

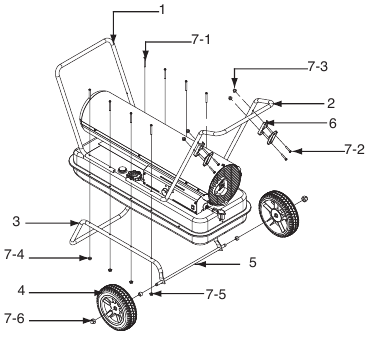

Figuur 7. Handgreep, wiel en snoerwikkel monteren

  1. Schuif de as met schroefdraad door het achterste gedeelte van het wielsteunframe.
  2. Schuif één asbus op elke zijde van de as. Schuif één wiel op elke zijde van de as. Bevestig één borgmoer op elke zijde van de as met schroefdraad en draai deze goed vast.
  3. Plaats de verwarming op het wielsteunframe. Lijn de gaten op de brandstoftankflens uit met de gaten op het wielsteunframe.
  4. Plaats de handgrepen bovenop de brandstoftankflens. Steek de schroeven door de handgrepen, de brandstoftankflens en de wielsteunframes, zoals weergegeven in figuur 8, en bevestig de moer handvast nadat elke schroef is geplaatst.
  5. Lijn het gat op de handgrepen uit met het montagegat op de snoerwikkel.
    Steek de schroeven door de snoerwikkel, de handgrepen en bevestig de moer handvast nadat elke schroef is geplaatst.
  6. Nadat alle schroeven zijn geplaatst, draait u de moeren stevig vast.


Bedien de verwarming NIET zonder dat het steunframe op de tank is gemonteerd.

waarschuwing OPMERKING: De verwarming moet vóór elk gebruik worden geïnspecteerd, en minstens jaarlijks door een gekwalificeerd servicepersoon.

BRANDSTOFFEN

Voor optimale prestaties van deze verwarming wordt ten zeerste aangeraden om 1-K petroleum te gebruiken. 1-K petroleum is geraffineerd om verontreinigingen, zoals zwavel, vrijwel te elimineren. Dit kan een rotte eierenlucht veroorzaken tijdens de werking van de verwarming. #1/#2 diesel/stookolie, JET A of JP-8 brandstoffen kunnen echter ook worden gebruikt als 1-K petroleum niet beschikbaar is. Houd er rekening mee dat deze brandstoffen niet zo schoon verbranden als 1-K petroleum, en er moet voor meer verse luchtventilatie worden gezorgd om eventuele extra verontreinigingen die aan de verwarmde ruimte kunnen worden toegevoegd, op te vangen. #2 diesel/stookolie die zwaarder is dan 1-K petroleum bij extreem koude temperaturen zonder niet-giftige antivriesadditieven zal niet goed ontbranden.

PETROLEUM MAG ALLEEN WORDEN BEWAARD IN EEN BLAUWE CONTAINER DIE DUIDELIJK IS GEMARKEERD MET "PETROLEUM". BEWAAR PETROLEUM NOOIT IN EEN RODE CONTAINER.

Rode containers worden geassocieerd met benzine.

BEWAAR petroleum nooit in de leefruimte. Petroleum moet worden bewaard op een goed geventileerde plaats buiten de leefruimte.

GEBRUIK nooit andere brandstoffen dan 1-K petroleum (vervanging door #1/#2 diesel/stookolie, JET A of JP-8 brandstoffen is toegestaan)

GEBRUIK nooit brandstoffen zoals benzine, benzeen, alcohol, wasbenzine, brandstof voor campingkooktoestellen, verfverdunners of andere olieverbindingen in deze verwarming. Dit zijn vluchtige brandstoffen die een explosie of ongecontroleerde vlammen kunnen veroorzaken.

BEWAAR petroleum nooit in direct zonlicht of in de buurt van een warmtebron.

GEBRUIK geen petroleum die van het ene seizoen op het andere is bewaard. Petroleum verslechtert na verloop van tijd. "OUDE PETROLEUM" ZAL NIET GOED VERBRANDEN IN DEZE VERWARMING.

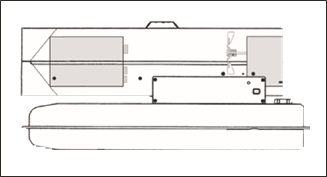

OVERZICHT VAN HET ONTWERP VAN DE VERWARMING

Brandstofsysteem: Deze verwarming is uitgerust met een elektrische luchtpomp die lucht door de luchtleiding perst die is aangesloten op de brandstofinlaat en vervolgens door een spuitmond in de branderkop. Wanneer de lucht voor de brandstofinlaat langsgaat, zorgt dit ervoor dat brandstof uit de tank omhoog komt en in de branderspuitmond terechtkomt. Dit brandstof- en luchtmengsel wordt vervolgens in een fijne nevel in de verbrandingskamer gespoten.
OVERZICHT VAN HET ONTWERP VAN DE VERWARMING

"Sure Fire Ignition" (Zekere ontsteking): De elektronische ontsteker stuurt spanning naar een speciaal ontworpen bougie.
De bougie ontsteekt het hierboven beschreven brandstof- en luchtmengsel.

Het luchtsysteem: De zware motor draait een ventilator die lucht in en rond de verbrandingskamer perst.
Hier wordt de lucht verwarmd en vervolgens aan de voorkant van de verwarming naar buiten geperst.

Het veiligheidssysteem:

  1. Temperatuurbegrenzer: Deze verwarming is uitgerust met een temperatuurbegrenzer die is ontworpen om de verwarming uit te schakelen als de interne temperatuur tot een onveilig niveau stijgt. Als dit apparaat wordt geactiveerd en uw verwarming uitschakelt, is mogelijk service vereist.
MODELLEN Interne uitschakeltemperatuur plus/minus 10 graden Reset temperatuur plus/minus 10 graden
KFA50DGD 176˚F/80˚C 122˚F/50˚C
KFA80DGD 158˚F/70˚C 104˚F/40˚C
KFA135DGD 158˚F/70˚C 104˚F/40˚C
KFA180DGD 230˚F/110˚C 194˚F/90˚C
KFA220DGD 194˚F/90˚C 140˚F/60˚C
  1. Bescherming van het elektrische systeem: Het elektrische systeem van deze verwarming wordt beschermd door een zekering die op de PCB-assemblage is gemonteerd en die deze en andere elektrische componenten tegen schade beschermt.

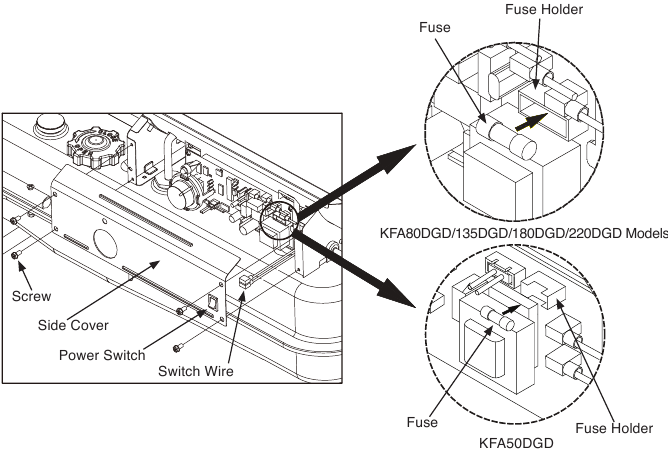

    Als uw verwarming niet werkt, controleer dan eerst deze zekering en vervang deze indien nodig.
ZEKERINGSTYPE: Alle modellen 125 volt / 8 ampère
  1. Vlamuitvalsensor: Maakt gebruik van een fotocel om de vlam in de verbrandingskamer tijdens normaal bedrijf te controleren. Het zorgt ervoor dat de verwarming wordt uitgeschakeld als de brandervlam dooft.

UW VERWARMING VAN BRANDSTOF VOORZIEN

VUL DE BRANDSTOFTANK VAN DE VERWARMING NOOIT IN DE LEEFRUIMTE: VUL DE TANK BUITEN.
VUL UW VERWARMING NIET TE VOL EN ZORG ERVOOR DAT DE VERWARMING WATERPAS STAAT. BELANGRIJKE MEDEDELING OVER DE EERSTE ONTSTEKING VAN DE VERWARMING:
De eerste keer dat u de verwarming aansteekt, moet dit buiten gebeuren. Hierdoor kunnen de oliën, enz. die bij de fabricage van de verwarming zijn gebruikt, buiten worden verbrand.


VUL DE BRANDSTOFTANK VAN DE VERWARMING NOOIT BIJ WANNEER DE VERWARMING IN WERKING IS OF NOG HEET IS.

WERKING

  1. VENTILATIE
    RISICO OP LUCHTVERVUILING BINNENSHUIS/GEBRUIK DE VERWARMING ALLEEN IN GOED GEVENTILEERDE RUIMTES. Zorg voor een verse luchtopening van ten minste drie vierkante voet (2800 vierkante cm) voor elke 100.000 BTU/uur. Zorg voor extra verse lucht als er meer kachels worden gebruikt. Voorbeeld: Een KFA220DGD-kachel heeft een van de volgende opties nodig:
    • een garagedeur voor twee auto's die zes inch (15,24 cm) omhoog staat
    • een garagedeur voor één auto die negen inch (22,86 cm) omhoog staat
    • twee ramen van dertig inch (76,20 cm) die vijftien inch (38,1 cm) omhoog staan
  2. WERKING
    OM DE VERWARMING TE STARTEN
    1. Vul de brandstoftank met petroleum of nr. 1 stookolie.
    2. Bevestig de brandstofdop.
    3. Steek het netsnoer van de kachel in een geaard verlengsnoer met drie pinnen. Het verlengsnoer moet minimaal anderhalve meter lang zijn.
      Vereisten voor de draaddikte van het verlengsnoer
      • Gebruik een geleider van 16 AWG voor een lengte van 1,8 tot 30,5 meter.
      • Gebruik een geleider van 14 AWG voor een lengte van 30,8 tot 61 meter.
    4. Draai de "THERMOSTAT CONTROL knob" (thermostaatregelknop) naar de gewenste instelling (instelbereik: 40˚F ~ 110˚F) (alleen KFA80DGD/KFA135/180/220DGD-modellen)
    5. Druk op de "BTU control Switch" (BTU-bedieningsschakelaar) naar het gewenste niveau "High or LOW" (Hoog of LAAG)
      (Zie afbeelding 8.)

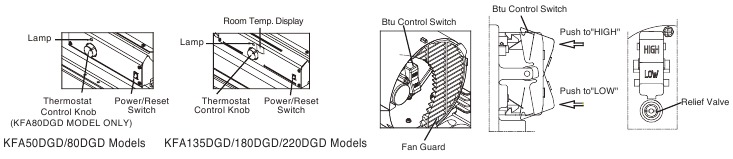

      Bedieningselementen voor alle modellen
      Afbeelding 8. Bedieningselementen voor alle modellen

      (alleen KFA135/180/220DGD-modellen)
    6. Zet de Power Switch (aan/uit-schakelaar) in de "ON"-positie (aan), de Power lndicator Lamp (stroomindicatorlamp) gaat branden en de kachel start.
    7. Druk na het opstarten de "BTU control switch (BTU-bedieningsschakelaar) naar het gewenste niveau "High or Low" (Hoog of Laag)

waarschuwingOPMERKING: De uitleg van de kamertemperatuurweergave is als volgt: (alleen KFA80DGD/KFA135/180/220DGD-modellen)

  • Wanneer de kamertemperatuur lager is dan 0℉, geeft het led-display "Lo" weer.
  • Wanneer de kamertemperatuur tussen 0℉ en 99℉ ligt, is het getal op het display de huidige kamertemperatuur.
  • Wanneer de kamertemperatuur hoger is dan 99℉, geeft het led-display "Hi" weer.
    Als de kachel niet start, is de thermostaat mogelijk te laag ingesteld. Draai de "thermostat Control Knob" (thermostaatregelknop) naar een hogere stand om de kachel te starten. Als de kachel nog steeds niet start, zet u de aan/uit-schakelaar op "OFF" (uit) en vervolgens op "ON" (aan). Als de kachel nog steeds niet start, raadpleegt u de handleiding voor probleemoplossing.

waarschuwing OPMERKING: De gebruiker kan ervoor kiezen om de kachel op twee verschillende BTU-niveaus (Hoog of Laag) te gebruiken.
Om de kachel te stabiliseren en ontstekingsvertraging te voorkomen, selecteert u het BTU-niveau nadat u de kachel hebt aangezet of terwijl deze in werking is door op de BTU-bedieningsschakelaar te drukken. Als de kachel bij koud weer of een lage brandstoftank op een laag BTU-niveau is gestart, kan er een ontstekingsfout optreden.

waarschuwing OPMERKING: Bij koud weer kan de ontsteking worden verbeterd door een vinger op het uiteinde van de ontlastklep te houden of de fanguard halverwege te blokkeren met krantenpapier, enz. totdat de kachel ontsteekt.

waarschuwing LET OP: De belangrijkste elektrische componenten van deze kachel worden beschermd door een veiligheidszekering die op de printplaat is gemonteerd. Als uw kachel niet start, controleer dan eerst deze zekering en vervang deze indien nodig. U moet ook uw stroombron controleren om er zeker van te zijn dat de juiste spanning en frequentie aan de kachel worden geleverd.

OM DE VERWARMING TE STOPPEN

  1. Zet de schakelaar op "OFF" (uit) en trek de stekker uit het stopcontact.

OM DE VERWARMING OPNIEUW TE STARTEN

  1. Wacht 10 seconden nadat u de kachel hebt gestopt.
  2. Herhaal de stappen onder om de verwarming te starten.

MEELOPEND SNOER


ELEKTRISCH SCHOKGEVAAR!

  • Dek het stopcontact altijd af wanneer het niet in gebruik is.
  • Sluit niet meer dan 120V/60Hz 5A-stroom aan op dit stopcontact en gebruik geen apparaat.

    Afbeelding 9. Meelopend snoer

LANGDURIGE OPSLAG VAN UW VERWARMING

BRANDSTOFTANK AFTAPPEN

  1. Tap de brandstoftank af via de opening van de brandstofdop.
    (Alleen voor KFA50DGD/80DGD-modellen)
  2. Verwijder de brandstofaftapbout van de achterkant van de brandstoftank met behulp van een 3/4" dopsleutel of verstelbare moersleutel en tap deze af.
    (Alleen voor KFA135DGD/180DGD/220DGD-modellen. Zie afbeelding 10)
  3. Wervel en spoel de binnenkant van de tank met een kleine hoeveelheid petroleum.
    Meng nooit water met de petroleum, omdat dit roest in de tank zal veroorzaken.
    Giet de petroleum eruit en zorg ervoor dat u alles verwijdert.

    Bewaar geen petroleum gedurende de zomermaanden voor gebruik tijdens het volgende verwarmingsseizoen. Het gebruik van oude brandstof kan de kachel beschadigen.
  4. Plaats de brandstofdop terug. Voer oude en vuile brandstof op de juiste manier af.
    (Alleen voor KFA50DGD/80DGD-modellen)
  5. Plaats de brandstofaftapbout terug op de brandstoftank en draai deze stevig vast met behulp van een 3/4" dopsleutel of verstelbare moersleutel.
    (Alleen voor KFA135DGD/180DGD/220DGD-modellen. Zie afbeelding 10)

    Afbeelding 10. Brandstofaftapbout

    Voordat u de brandstofaftapbout terugplaatst, moet u ervoor zorgen dat de afdichting op de bout zit. Als de afdichting niet wordt gebruikt, kan de bout niet correct worden geïnstalleerd en zal de brandstoftank lekken.
  6. Bewaar de kachel in een droge, goed geventileerde ruimte. Zorg ervoor dat de opslagplaats vrij is van stof en bijtende dampen.
  7. Bewaar de kachel in de originele doos met het originele verpakkingsmateriaal en bewaar de GEBRUIKSAANWIJZING bij de kachel.

ONDERHOUD


VERRICHT NOOIT ONDERHOUD AAN DE VERWARMER WANNEER DEZE IS AANGESLOTEN OF WANNEER DEZE HEET IS!

GEBRUIK ORIGINELE VERVANGINGSONDERDELEN. Het gebruik van onderdelen van derden of andere alternatieve componenten maakt de garantie ongeldig en kan leiden tot onveilige bedrijfsomstandigheden.

BRANDSTOFTANK

SPOEL ELKE 200 BEDRIJFSUREN OF ZO NODIG (ZIE "OPSLAG")

LUCHTINLAATFILTER

WAS EN DROOG MET ZEEP EN WATER ELKE 500 BEDRIJFSUREN OF ZO NODIG.

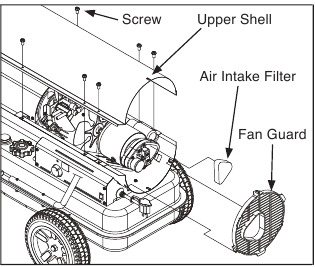

Toegang tot luchtinlaatfilter
Afbeelding 11. Toegang tot luchtinlaatfilter

  • Verwijder de schroeven langs elke kant van de verwarmer met een middelgrote kruiskopschroevendraaier.
  • Til de bovenste schaal eraf.
  • Verwijder de ventilatorbeschermer.
  • Was of vervang het luchtinlaatfilter.
  • Plaats de ventilatorbeschermer en de bovenste schaal terug.

LUCHTUITLAATFILTER, PLUISFILTER

VERVANG ELKE 500 BEDRIJFSUREN OF EENMAAL PER JAAR.

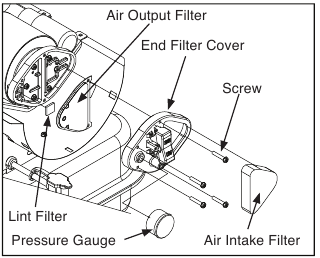

Toegang tot luchtuitlaatfilter
Afbeelding 12. Toegang tot luchtuitlaatfilter

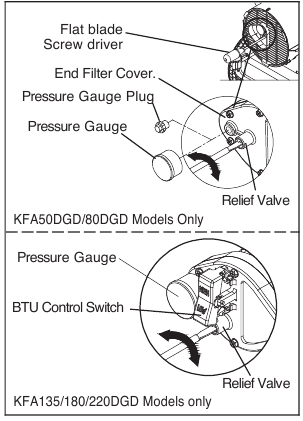

  • Verwijder de bovenste schaal en de ventilatorbeschermer (zie Luchtinlaatfilter).
  • Draai de luchtdrukmeter tegen de klok in en verwijder deze.
  • Verwijder de schroeven van de eindfilterafdekking met een middelgrote kruiskopschroevendraaier.
  • Verwijder de eindfilterafdekking.
  • Vervang het luchtuitlaat- en pluisfilter.
  • Plaats de eindfilterafdekking en de luchtdrukmeter terug.
  • Plaats de ventilatorbeschermer en de bovenste schaal terug.

VENTILATORBLADEN

REINIG ELK SEIZOEN OF ZO NODIG.
Ventilatorsamenstel

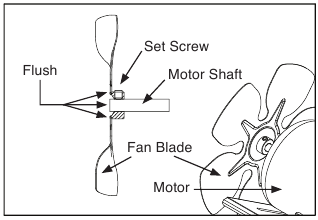

Afbeelding 13. Ventilatorsamenstel

  • Verwijder de bovenste schaal (zie Luchtinlaatfilter).
  • Gebruik een M6-inbussleutel om de stelschroef los te draaien waarmee het ventilatorblad aan de motoras is bevestigd.
  • Schuif het ventilatorblad van de motoras.
  • Reinig het ventilatorblad met een zachte doek die is bevochtigd met kerosine of een oplosmiddel.
  • Droog het ventilatorblad grondig af.
  • Plaats het ventilatorblad terug op de motoras. Plaats de ventilatorbladnaaf gelijk met het uiteinde van de motoras.
  • Plaats de stelschroef op het platte gedeelte van de as. Draai de stelschroef stevig vast (4,5-5,6 N-m).
  • Plaats de bovenste schaal terug.

MONDSTUK

VERWIJDER VUIL IN HET MONDSTUK INDIEN NODIG.
(Alleen voor de modellen KFA50DGD/80DGD/135DGD/180DGD.

  • Verwijder de bovenste schaal.
  • Verwijder het ventilatorblad.
  • Verwijder de brandstof- en luchtslangen van de mondstukadapter.
  • Verwijder de ontstekingsdraad van de bougie.
  • Verwijder de bougie van de mondstukadapter met een middelgrote kruiskopschroevendraaier.
  • Draai de mondstukadapter 1/9 slag (40°) tegen de klok in en trek hem naar de motor toe om hem te verwijderen. (Zie afbeelding 14)

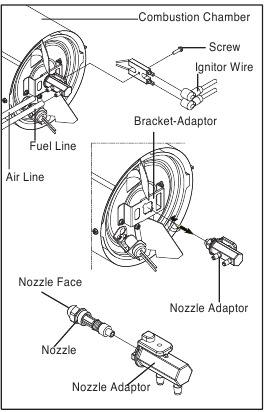

    Afbeelding 14. Vervanging van het mondstuk
  • Plaats de plastic zeshoekige behuizing in de bankschroef en draai deze lichtjes vast.
  • Verwijder voorzichtig het mondstuk van de mondstukadapter met een dopsleutel van 5/8".
  • Blaas perslucht door de voorkant van het mondstuk. (dit verwijdert eventueel vuil in het mondstuk)
  • Plaats het mondstuk terug in de mondstukadapter totdat het mondstuk vastzit. Draai nog 1/3 slag vast met een dopsleutel van 5/8" (40~45 inch-pounds).
  • Plaats de mondstukadapter terug op de adapterbeugel.
  • Plaats de bougie terug op de mondstukadapter.
  • Bevestig de ontstekingsdraad aan de bougie.
  • Bevestig de brandstof- en luchtslangen aan de mondstukadapter.
  • Plaats het ventilatorblad en de bovenste schaal terug.

(Alleen voor het model KFA220DGD)

  • Verwijder de bovenste schaal.
  • Verwijder de ventilator.
  • Verwijder de brandstof- en luchtslangen van de mondstukadapter.
  • Verwijder de ontstekingsdraad van de bougie.
  • Verwijder de bougie van de mondstukadapter met een middelgrote kruiskopschroevendraaier.
  • Draai de mondstukadapter 1/8 slag (45°) tegen de klok in en trek hem naar de motor toe om hem te verwijderen. (Zie afbeelding 15)

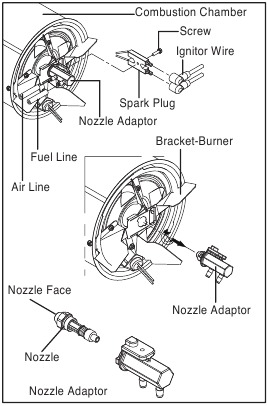

    Afbeelding 15. Vervanging van het mondstuk
  • Plaats de plastic zeshoekige behuizing in de bankschroef en draai deze lichtjes vast.
  • Verwijder voorzichtig het mondstuk van de mondstukadapter met een dopsleutel van 5/8".
  • Blaas perslucht door de voorkant van het mondstuk. (dit verwijdert eventueel vuil in het mondstuk)
  • Plaats het mondstuk terug in de mondstukadapter totdat het mondstuk vastzit
    Draai nog 1/3 slag vast met een dopsleutel van 5/8" (40~45 inch-pounds)
  • Plaats de mondstukadapter terug op de branderbeugel
  • Plaats de bougie terug op de mondstukadapter.
  • Bevestig de ontstekingsdraad aan de bougie.
  • Bevestig de brandstof- en luchtslangen aan de mondstukadapter.
  • Plaats het ventilatorblad en de bovenste schaal terug. stevig vast (4,5-5,6 N-m).
  • Plaats de bovenste schaal terug.

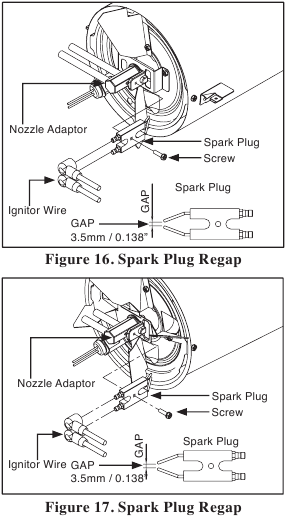

BOUGIE

REINIG EN STEL DE GAP ELKE 600 BEDRIJFSUREN BIJ OF VERVANG INDIEN NODIG.
(Alleen voor de modellen KFA50DGD/80DGD/135DGD/180DGD)

  • Verwijder de bovenste schaal.
  • Verwijder de ventilator.
  • Verwijder de ontstekingsdraad van de bougie.
  • Verwijder de bougie van de mondstukadapter met een middelgrote kruiskopschroevendraaier.
  • Reinig en stel de elektroden van de bougie opnieuw af op een gap van 3,5 mm.
  • Plaats de bougie terug op de mondstukadapter.
  • Bevestig de ontstekingsdraad aan de bougie.
  • Plaats de ventilator en de bovenste schaal terug.

(Alleen voor het model KFA220DGD)

  • Verwijder de bovenste schaal.
  • Verwijder de ventilator.
  • Verwijder de ontstekingsdraad van de mondstukadapter.
  • Verwijder de bougie van de mondstukadapter met een middelgrote kruiskopschroevendraaier.
  • Reinig en stel de elektroden van de bougie opnieuw af op een gap van 3,5 mm (0,138").
  • Plaats de bougie terug op de mondstukadapter.
  • Bevestig de ontstekingsdraad aan de bougie.
  • Plaats de ventilator en de bovenste schaal terug.

FOTOCEL

REINIG DE FOTOCEL JAARLIJKS OF ZO NODIG.

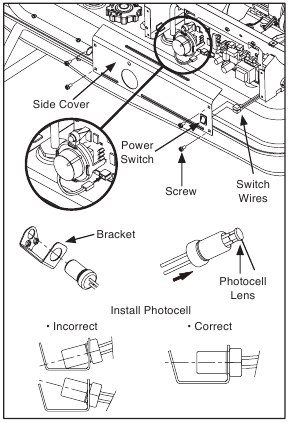

Afbeelding 18. Vervanging van de fotocel

  • Verwijder de bovenste schaal.
  • Verwijder de ventilator.
  • Verwijder de fotocel uit de bevestiging.
    Reinig de lens van de fotocel met een wattenstaafje.

OM TE VERVANGEN:

  • Verwijder de schroeven van de zijafdekking met een middelgrote kruiskopschroevendraaier.
  • Koppel de schakeldraden los van de aan/uit-schakelaar en verwijder de zijafdekking.
  • Koppel de draden los van de printplaat en verwijder de fotocel.
  • Installeer de nieuwe fotocel en sluit de draden aan op de printplaat.
  • Plaats de schakeldraden terug op de aan/uit-schakelaar en de zijafdekking.
  • Plaats de ventilator en de bovenste schaal terug.

BRANDSTOFFILTER

REINIG OF VERVANG TWEE KEER PER VERWARMINGSSEIZOEN OF ZO NODIG.

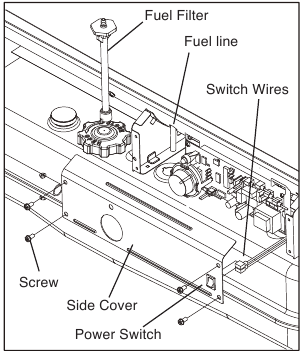

Afbeelding 19. Vervanging van het brandstoffilter

  • Verwijder de schroeven van de zijafdekking met een middelgrote kruiskopschroevendraaier.
  • Koppel de schakeldraden los van de aan/uit-schakelaar en verwijder de zijafdekking.
  • Trek de brandstofleiding van de hals van het brandstoffilter.
  • Draai het brandstoffilter 90° tegen de klok in en trek om te verwijderen
    (alleen modellen KFA50DGD/80DGD).
  • Draai het brandstoffilter 90° met de klok mee en trek om te verwijderen
    (alleen modellen KFA135DGD/180DGD/220DGD).
  • Was het brandstoffilter met schone brandstof en plaats het terug in de tank.
  • Bevestig de brandstofleiding aan de hals van het brandstoffilter.
  • Plaats de schakeldraden terug op de aan/uit-schakelaar.
  • Plaats de zijafdekking terug.

POMPDRUKAFSTELLING

waarschuwing OPMERKING: Als de pompdruk moet worden afgesteld, zorg er dan voor dat de verwarmer op de HOGE BTU-instelling staat.


Afbeelding 20. Pompdruk afstellen

  • Duw de BTU CONTROL Switch (BTU-BEDIENINGSSCHAKELAAR) naar HIGH (HOOG).
    (Zie Bediening, alleen modellen KFA135DGD/180DGD/220DGD)
  • Verwijder de drukmeterplug van de eindfilterafdekking.
    (alleen modellen KFA50DGD/80DGD)
  • Start de verwarmer (zie Bediening) Laat de motor op volle snelheid komen
  • Stel de druk af (met behulp van een platte schroevendraaier) Draai de ontlastklep met de klok mee om de druk te verhogen. Draai de ontlastklep tegen de klok in om de druk te verlagen.
  • Stop de verwarmer (zie Bediening)
MODEL Pompdruk
Hoog BTU-niveau Laag BTU-niveau
KFA50DGD 3,8 psi N.v.t.
KFA80DGD 3,8 psi N.v.t.
KFA135DGD 5,5 psi 3,5 psi
KFA180DGD 6,5 psi 4,5 psi
KFA220DGD 8,5 psi 6,5 psi

waarschuwing OPMERKING: GEBRUIK ALLEEN ORIGINELE VERVANGINGSONDERDELEN.
Het gebruik van alternatieve onderdelen of onderdelen van derden maakt elke garantie ongeldig en kan leiden tot onveilige bedrijfsomstandigheden.

VERVANGEN VAN DE ZEKERING

waarschuwing LET OP: Deze kachel is beveiligd met een zekering.

Als uw kachel niet ontsteekt, BRENG UW KACHEL NIET TERUG NAAR DE WINKEL.

Volg de onderstaande eenvoudige instructies om de zekering te controleren en te vervangen.

PROCEDURE VOOR HET VERVANGEN VAN DE ZEKERING


ELEKTRISCH SCHOKGEVAAR

Om persoonlijk letsel te voorkomen, moet u de stekker uit het stopcontact halen voordat u de zekering vervangt.

  1. Haal de stekker van de kachel uit het stopcontact.
  2. Verwijder de schroeven van de zijklep met een middelgrote kruiskopschroevendraaier.
  3. Koppel de schakeldraden los van de aan/uit-schakelaar.
  4. Verwijder de zekering uit de zekeringhouder. (Zie Afbeelding 21.)
    Zekering vervangen
    Afbeelding 21. Zekering vervangen
  5. Vervang de zekering door de bijgevoegde zekering.


BRANDGEVAAR

Om brand te voorkomen, mag u de zekering niet vervangen door een zekering met een hogere of lagere stroomsterkte.

  1. Plaats de schakeldraden terug op de aan/uit-schakelaar.
  2. Plaats de zijklep terug.

waarschuwing OPMERKING: Gespecificeerde zekeringwaarde: AC 125/8A

HANDLEIDING VOOR PROBLEEMOPLOSSING

PROBLEEM MOGELIJKE OORZAAK CORRIGERENDE MAATREGEL

Kachel ontsteekt, maar de HOOFD-PCB-assemblage schakelt de kachel na korte tijd uit.

(Indicatielampje knippert en de temperatuurweergave geeft "E1" aan)

  1. Verkeerde pompdruk.
  2. Vuile luchtuitlaat, luchtinlaat of pluizenfilter.
  3. Vuil brandstoffilter.
  4. Vuil in de sproeier.
  5. Vuile fotocellenlens.
  6. Fotocellenassemblage niet correct geïnstalleerd. (Ziet de vlam niet)
  7. Slechte elektrische verbinding tussen fotocel en HOOFD-PCB-assemblage.
  8. Defecte fotocel.
  1. Zie Pompdrukaanpassing.
  2. Zie Luchtuitlaat, luchtinlaat en pluizenfilters.
  3. Zie Brandstoffilter.
  4. Zie Sproeier.
  5. Reinig de fotocellenlens.
  6. Zorg ervoor dat de fotocelhoes correct in de beugel zit.
  7. Controleer de elektrische componenten
    Zie het bedradingsschema.
  8. Vervang de fotocel.
Kachel ontsteekt niet, maar de motor draait korte tijd. (Indicatielampje knippert en de temperatuurweergave geeft "E1" aan)
  1. Geen brandstof in de tank.
  2. Verkeerde pompdruk.
  3. Koolstofafzettingen op de bougie en/of onjuiste opening.
  4. Vuil brandstoffilter.
  5. Vuil in de sproeier.
  6. Water in de brandstoftank.
  7. Slechte elektrische verbinding tussen ontsteker en HOOFD-PCB-assemblage.
  8. Ontstekingsdraad is niet bevestigd aan de bougie.
  1. Vul de tank met kerosine.
  2. Zie Pompdrukaanpassing.
  3. Zie Bougie.
  4. Zie Brandstoffilter.
  5. Zie Sproeier.
  6. Spoel de brandstoftank met schone kerosine.
  7. Controleer de elektrische componenten Zie het bedradingsschema.
  8. Bevestig de ontstekingsdraad aan de bougie.
    Zie Bougie.

Ventilator draait niet wanneer de kachel is aangesloten en de aan/uit-schakelaar op "AAN" staat.

(Indicatielampje brandt of knippert)

  1. Thermostaat staat te laag ingesteld.
  2. Slechte elektrische verbinding tussen motor en HOOFD-PCB-assemblage.
  1. Draai de thermostaatknop naar een hogere stand.
  2. Controleer de elektrische aansluitingen, zie het bedradingsschema.
(Indicatielampje knippert en de temperatuurweergave geeft "E2" aan)
  1. Sensorstoring.
  1. Vervang de sensor.
    Zie het bedradingsschema.
(Indicatielampje knippert en de temperatuurweergave geeft "E3" aan)
  1. Storing in de thermostaatschakelaar.
  1. Vervang de schakelaar.
    Zie het bedradingsschema.
Kachel gaat niet aan (indicatielampje is uit)
  1. De temperatuurbegrenzer is oververhit.
  2. Geen elektrische stroom
  3. Zekering is doorgebrand.
  4. Slechte elektrische verbinding tussen temperatuurbegrenzer en PCB-kaart.
  1. Zet de aan/uit-schakelaar op "UIT" en laat de kachel afkoelen (ongeveer 10 minuten).
  2. Controleer of het snoer van de kachel en het verlengsnoer zijn aangesloten. Controleer de stroomvoorziening.
  3. Vervang de veiligheidszekering op de PCB-kaart.
  4. Controleer de elektrische aansluitingen
    Zie het bedradingsschema.

BEDRADINGSSCHEMA

BEDRADINGSSCHEMA (KFA50DGD Model)

BEDRADINGSSCHEMA (KFA50DGD Model)

BEDRADINGSSCHEMA (KFA80DGD/135DGD/180DGD/220DGD Models)

BEDRADINGSSCHEMA (KFA80DGD/135DGD/180DGD/220DGD Models)

SPECIFICATIES

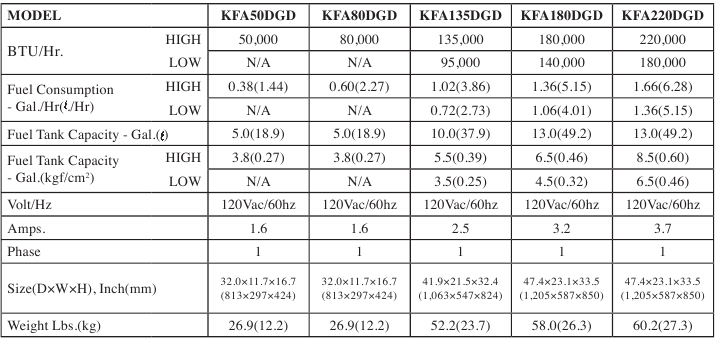

SPECIFICATIES - KFA50DGD/80DGD Models
KFA50DGD/80DGD Models

SPECIFICATIES - KFA135DGD/180DGD/220DGD Models
KFA135DGD/180DGD/220DGD Models

135DGD 180DGD
220DGD
D 41.9"(1.063 mm) 47.4"(1.205 mm)
W 21.5"(547 mm) 23.1"(587 mm)
H 32.4"(824 mm) 33.5"(850 mm)

SPECIFICATIES

ONTPLOFTEKENING (Alleen KFA50DGD/80DGD-modellen)

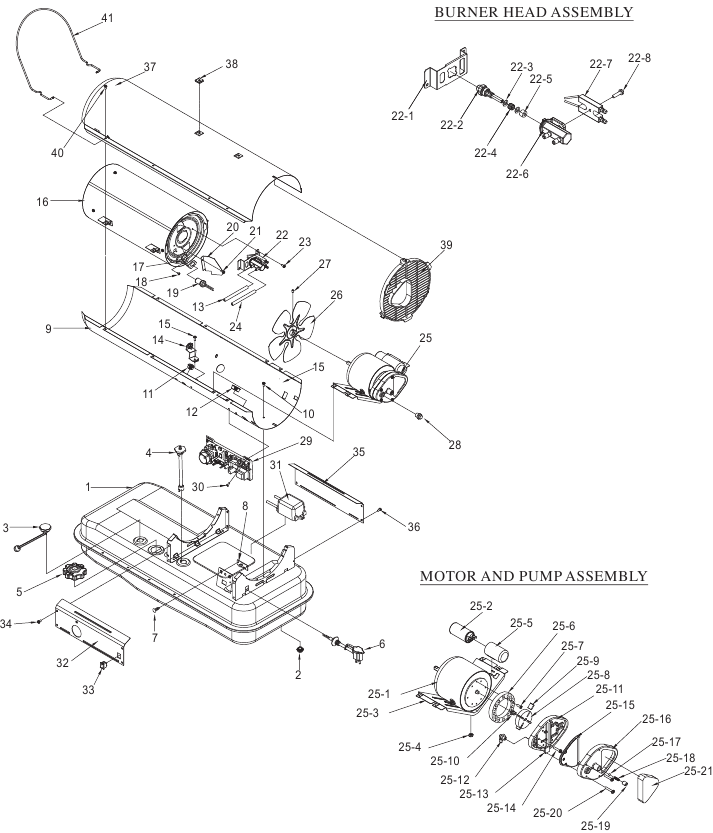

ONTPLOFTEKENING

ONDERDELENLIJST (Alleen KFA50DGD/80DGD-modellen)

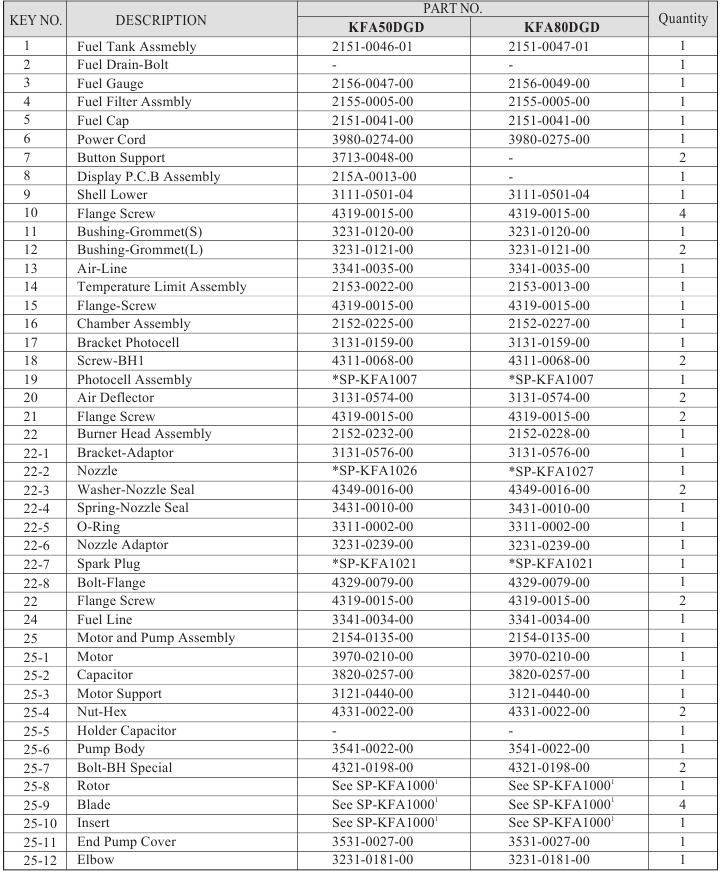

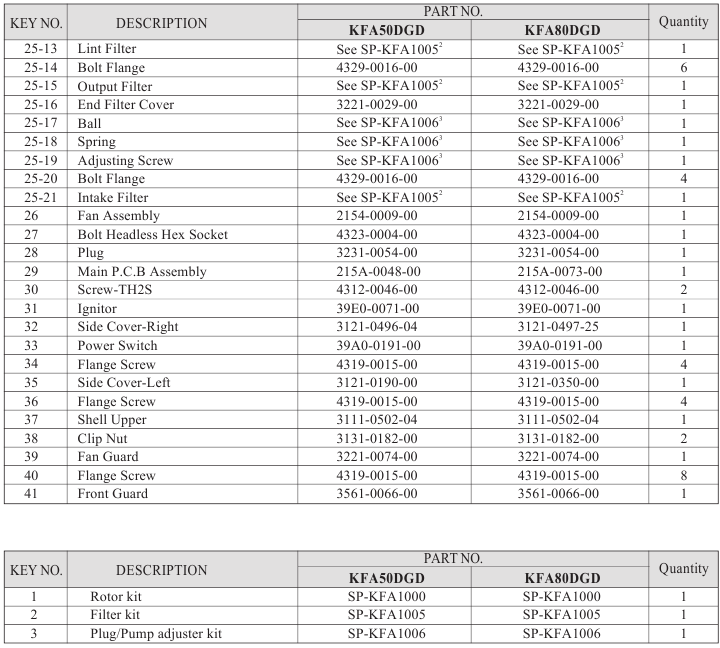

ONDERDELENLIJST - (Alleen KFA50DGD/80DGD-modellen) - Deel 1
ONDERDELENLIJST - (Alleen KFA50DGD/80DGD-modellen) - Deel 2

NEEM VOOR TECHNISCHE ONDERSTEUNING CONTACT OP MET UW PLAATSELIJKE RETAILER OF NEEM CONTACT MET ONS OP VIA:
Telefoon: 1-877-447-4768

ONTPLOFTEKENING (Alleen KFA135DGD/180DGD-modellen)

waarschuwing OPMERKING: SPECIFIEER HET MODELNUMMER EN HET ONDERDEELNUMMER BIJ HET BESTELLEN VAN ONDERDELEN.

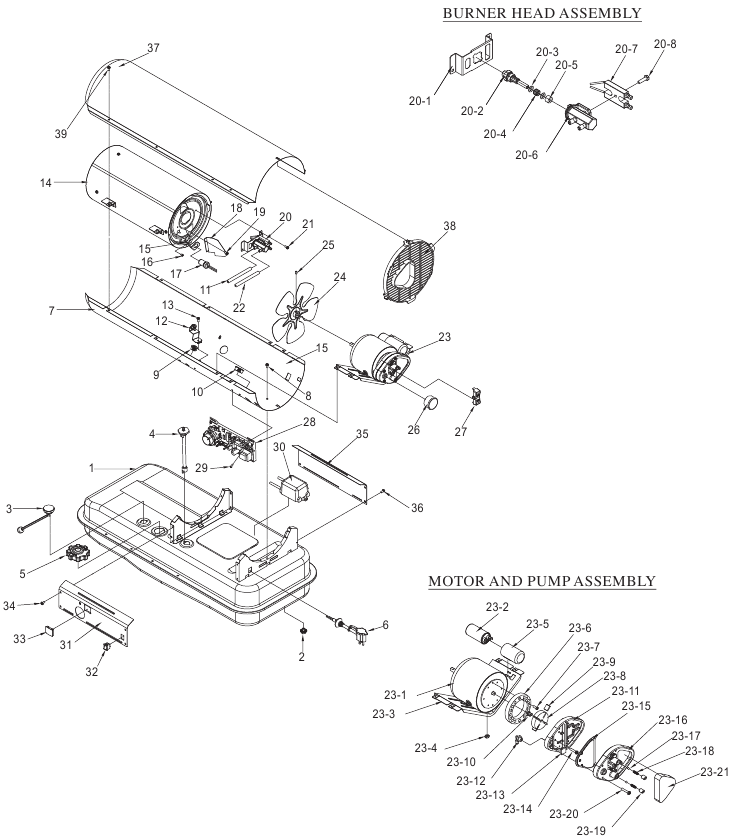

ONTPLOFTEKENING - (Alleen KFA135DGD/180DGD-modellen)

ONDERDELENLIJST (Alleen KFA135DGD/180DGD-modellen)

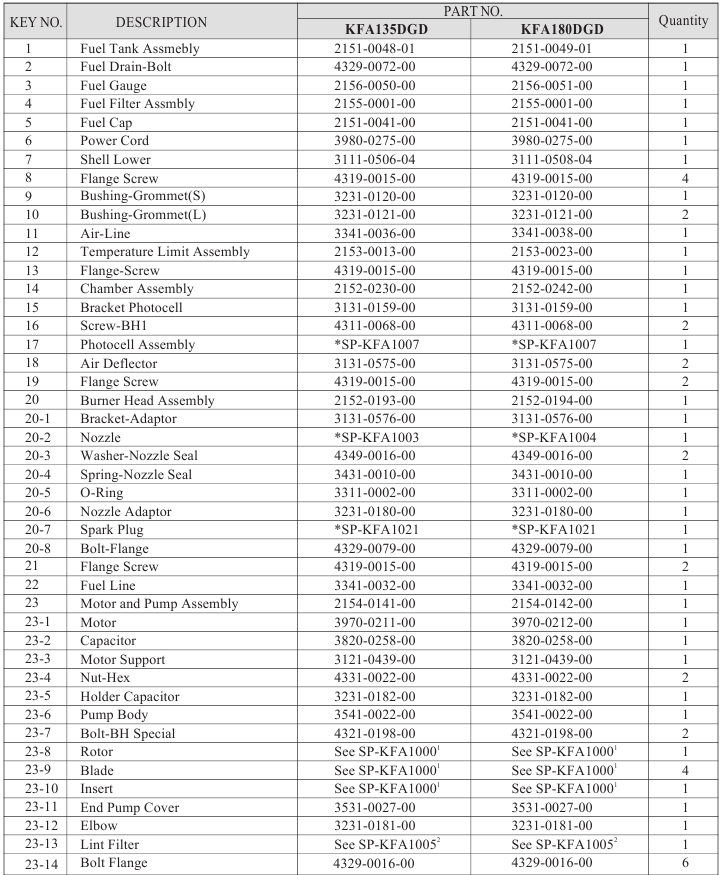

ONDERDELENLIJST (KFA135DGD/180DGD) - Deel 1

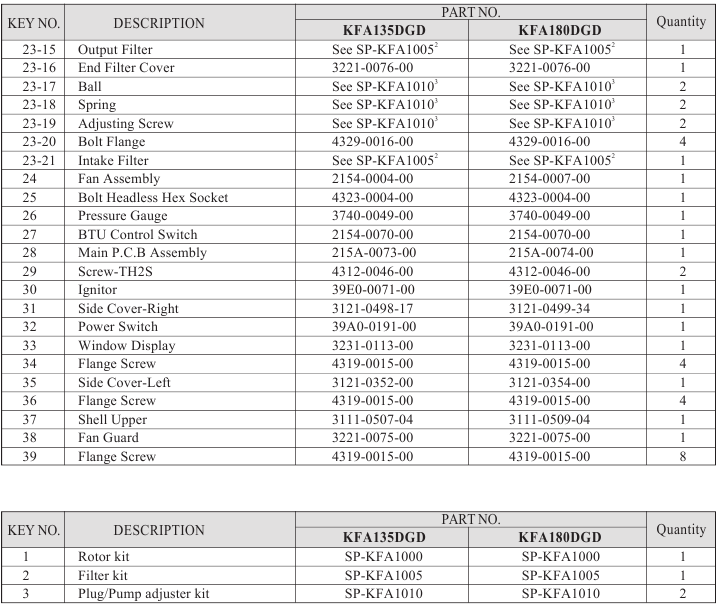

ONDERDELENLIJST (KFA135DGD/180DGD) - Deel 2

ONTPLOFTEKENING (Alleen KFA220DGD-model)

waarschuwing OPMERKING : SPECIFIEER HET MODELNUMMER EN HET ONDERDEELNUMMER BIJ HET BESTELLEN VAN ONDERDELEN.

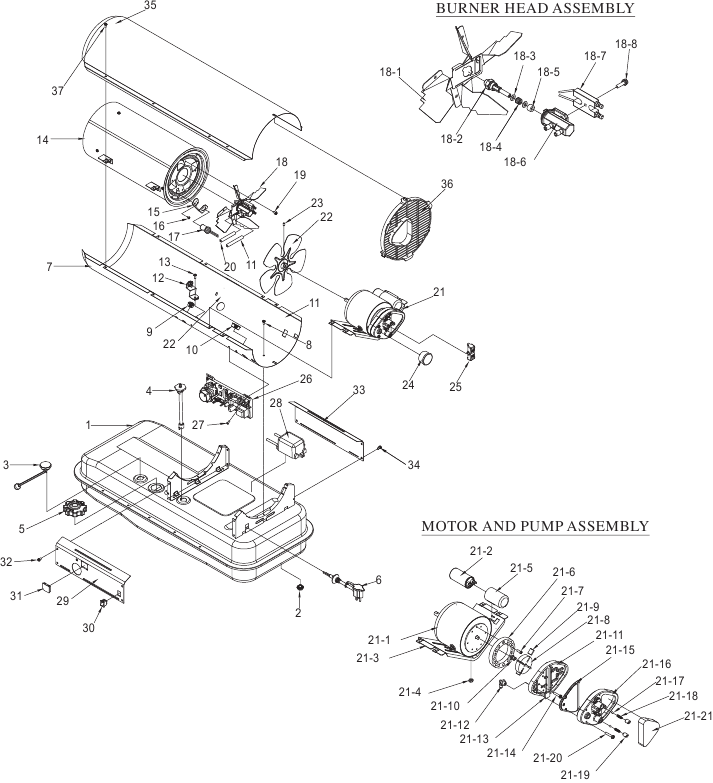

ONTPLOFTEKENING (Alleen KFA220DGD-model)

ONDERDELENLIJST (Alleen KFA220DGD-model)

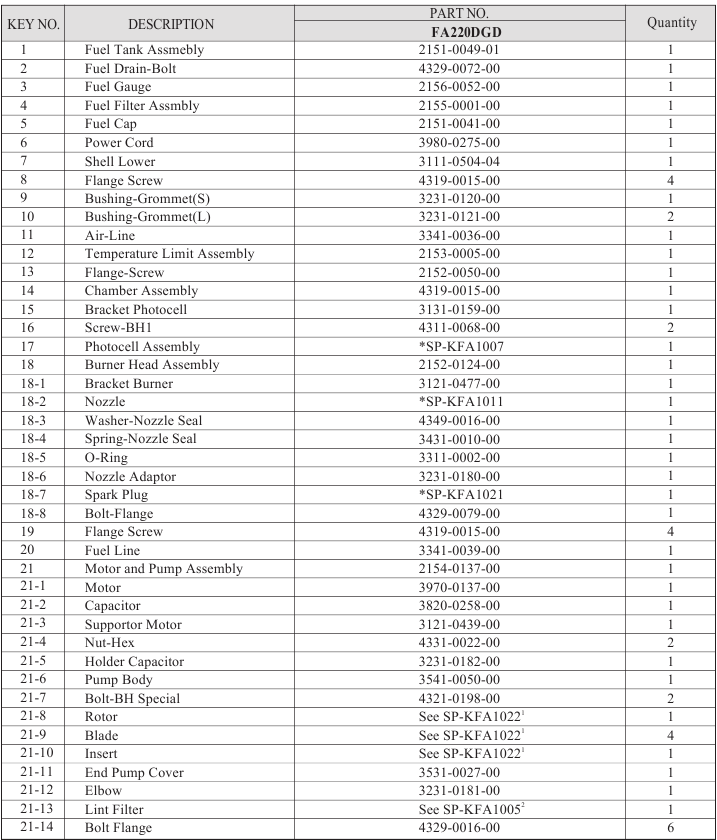

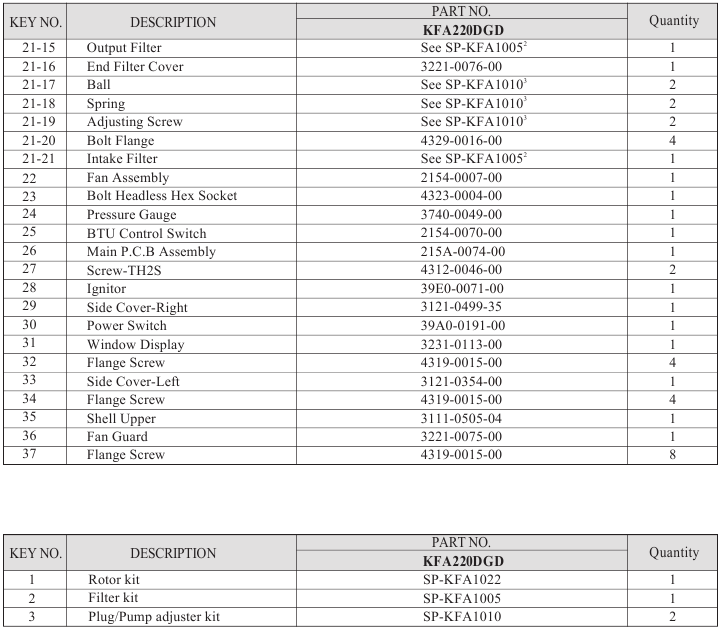

ONDERDELENLIJST (Alleen KFA220DGD-model) - Deel 1
ONDERDELENLIJST (Alleen KFA220DGD-model) - Deel 2

ONDERDELENLIJST (WIELEN EN HANDVAT)

KFA50DGD/80DGD MODELS

SLEUTELNR. OMSCHRIJVING ONDERDEELNR. KFA50DGD KFA80DGD Hoeveelheid
1 Handvat 3231-0073-00 3231-0073-00 1

KFA135DGD/180DGD/220DGD MODELS

KFA135DGD/180DGD/220DGD MODELLEN

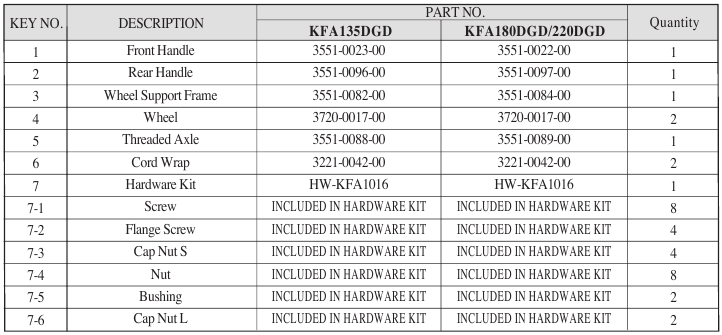

ONDERDELENLIJST - KFA135DGD/180DGD/220DGD MODELLEN

VEILIGHEIDSINSTRUCTIES

Lees deze GEBRUIKERSHANDLEIDING zorgvuldig door voordat u deze kachel voor het eerst gebruikt. Hierin wordt uitgelegd hoe u de kachel veilig en efficiënt kunt monteren, onderhouden en bedienen om optimaal te profiteren van de vele ingebouwde functies. Deze GEBRUIKERSHANDLEIDING is ontworpen om u te instrueren over de juiste manier om de kachel te monteren, te onderhouden, op te slaan en, nog belangrijker, hoe u de kachel op een veilige en efficiënte manier kunt bedienen. Bewaar deze handleiding voor toekomstig gebruik.

waarschuwing LAAT DE KACHEL NOOIT ONBEHEERD ACHTER TIJDENS HET BRANDEN!


ONJUIST GEBRUIK VAN DEZE KACHEL KAN LEIDEN TOT ERNSTIG LETSEL OF DE DOOD DOOR BRANDWONDEN, BRAND, EXPLOSIE, ELEKTRISCHE SCHOK EN/OF KOOLMONOXIDEVERGIFTIGING.

  1. RISICO OP LUCHTVERVUILING BINNENSHUIS!
    • Gebruik deze kachel alleen in goed geventileerde ruimtes. Zorg voor een opening van minimaal 0,28 vierkante meter (2.800 cm²) verse buitenlucht voor elke 100.000 BTU/uur aan kachelvermogen.
    • Mensen met ademhalingsproblemen dienen een arts te raadplegen voordat ze de kachel gebruiken.
    • Koolmonoxidevergiftiging: Vroege tekenen van koolmonoxidevergiftiging lijken op griep, met hoofdpijn, duizeligheid en/of misselijkheid. Als u deze symptomen heeft, werkt de kachel mogelijk niet goed.
      Zorg onmiddellijk voor frisse lucht! Laat de kachel onderhouden. Sommige mensen worden meer door koolmonoxide beïnvloed dan anderen. Dit zijn onder meer zwangere vrouwen, personen met hart- of longaandoeningen of bloedarmoede, mensen onder invloed van alcohol of mensen die zich op grote hoogte bevinden.
    • Gebruik deze kachel nooit in woon- of slaapruimtes.
  2. RISICO OP BRANDWONDEN / BRAND / EXPLOSIE!
    • Gebruik NOOIT andere brandstoffen dan 1-K kerosine, #1/#2 diesel/stookolie, JET A of JP-8 brandstoffen in deze kachel.
    • Gebruik NOOIT brandstoffen zoals benzine, benzeen, verfverdunners of andere olieverbindingen in deze kachel. (RISICO OP BRAND OF EXPLOSIE)
    • Gebruik deze kachel NOOIT waar ontvlambare dampen aanwezig kunnen zijn.
    • Vul de brandstoftank van de kachel NOOIT bij terwijl de kachel in werking is of nog heet is.

      Heet tijdens bedrijf. Niet aanraken. Houd kinderen, kleding en brandbare materialen uit de buurt van de kachel.Minimum
      Afstanden: Uitlaat: 250 cm / Zijkanten, boven- en achterkant: 125 cm
    • Blokkeer NOOIT de luchtinlaat (achterkant) of luchtuitlaat (voorkant) van de kachel.
    • Gebruik NOOIT leidingwerk voor of achter de kachel.
    • Verplaats, hanteer of onderhoud NOOIT een hete, werkende of aangesloten kachel.
    • Vervoer de kachel NOOIT met brandstof in de tank.
    • Indien gebruikt met een optionele thermostaat of indien uitgerust met een thermostaat, kan de kachel op elk moment starten.
    • Plaats de kachel ALTIJD op een stabiele en vlakke ondergrond.
    • Houd ALTIJD kinderen en dieren uit de buurt van de kachel.
    • Bulkbrandstofopslag moet zich op minimaal 7,5 meter van kachels, fakkels, draagbare generatoren of andere ontstekingsbronnen bevinden.
      Alle brandstofopslag moet in overeenstemming zijn met de federale, staats- of lokale autoriteiten die bevoegd zijn.
  3. RISICO OP ELEKTRISCHE SCHOK!
    • Gebruik alleen het elektrische vermogen (spanning en frequentie) dat is gespecificeerd op het typeplaatje van de kachel.
    • Gebruik alleen een geaard stopcontact en verlengsnoer met drie pinnen.
    • Installeer de kachel ALTIJD zo dat deze niet direct wordt blootgesteld aan waternevel, regen, druppelend water of wind.
    • Haal de stekker ALTIJD uit het stopcontact wanneer de kachel niet in gebruik is.

WAARSCHUWING PROPOSITIE 65: Brandstoffen die worden gebruikt in gas-, houtgestookte of oliegestookte apparaten, en de verbrandingsproducten van dergelijke brandstoffen, bevatten chemicaliën die in de staat Californië bekend staan als veroorzakers van kanker, geboorteafwijkingen en andere reproductieve schade.

INWONERS VAN MASSACHUSETTS: De wet van de staat Massachusetts verbiedt het gebruik van deze kachel in elk gebouw dat geheel of gedeeltelijk wordt gebruikt voor menselijke bewoning. Het gebruik van dit verwarmingstoestel in Massachusetts vereist een vergunning van de plaatselijke brandweer (M.E.L.C. 148, Sectie 10A.)

CANADESE INWONERS: Het gebruik van deze kachel moet in overeenstemming zijn met de autoriteiten die bevoegd zijn en CSA Standard B139.

INWONERS VAN NEW YORK CITY: Uitsluitend voor gebruik op bouwplaatsen in overeenstemming met de toepasselijke NYC-voorschriften onder NYCFD-goedkeuringscertificaat # 5034 en 5037.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Dyna-Glo KFA80DGD-1 - Handleiding luchtverhitter

Beschikbare talen

Inhoudsopgave
