Dyna-Glo KFA210DGD-1 - Handleiding luchtverhitter

MODEL: KFA50DGD, KFA75DGD, KFA125DGD KFA170DGD, KFA210DGD

VOORZORGSMAATREGELEN

LAAT DE VERWARMING NOOIT
ZONDER TOEZICHT ACHTER TIJDENS HET BRANDEN!

ONJUIST GEBRUIK VAN DEZE VERWARMING KAN LEIDEN TOT ERNSTIG LETSEL OF OVERLIJDEN DOOR BRANDWONDEN, BRAND, EXPLOSIE, ELEKTRISCHE SCHOK EN/OF KOOLMONOXIDEVERGIFTIGING.

WAARSCHUWINGEN:

1. RISICO OP LUCHTVERVUILING BINNENSHUIS!
   • Gebruik deze verwarming alleen in goed geventileerde ruimtes. Zorg voor een opening van minimaal drie vierkante voet (2.800 cm²) verse buitenlucht voor elke 100.000 BTU/uur aan verwarmingsvermogen.
   • Mensen met ademhalingsproblemen dienen een arts te raadplegen voordat ze de verwarming gebruiken.
   • Koolmonoxidevergiftiging: Vroege tekenen van koolmonoxidevergiftiging lijken op griep, met hoofdpijn, duizeligheid en/of misselijkheid. Als u deze symptomen heeft, werkt de verwarming mogelijk niet goed. Ga direct naar buiten voor frisse lucht! Laat de verwarming onderhouden. Sommige mensen worden meer beïnvloed door koolmonoxide dan anderen. Dit zijn onder meer zwangere vrouwen, personen met hart- of longaandoeningen of bloedarmoede, mensen onder invloed van alcohol of mensen die zich op grote hoogte bevinden.
   • Gebruik deze verwarming nooit in woon- of slaapruimtes.
2.
   RISICO OP BRANDWONDEN/BRAND/EXPLOSIE!
   • Gebruik NOOIT een andere brandstof dan 1-K petroleum, #1 diesel/stookolie in deze verwarming.
   • Gebruik NOOIT brandstof zoals benzine, benzeen, verfverdunners of andere olieverbindingen in deze verwarming.
     (RISICO OP BRAND OF EXPLOSIE)
   • Gebruik deze verwarming NOOIT op plaatsen waar brandbare dampen aanwezig kunnen zijn.
   • Vul de brandstoftank van de verwarming NOOIT bij terwijl de verwarming in werking is of nog heet is.

Heet tijdens bedrijf. Niet aanraken. Houd kinderen, kleding en brandbare materialen uit de buurt van de verwarming.

Minimale vrije ruimte: Uitlaat: 250 cm / Zijkanten, boven- en achterkant: 125 cm

• Blokkeer NOOIT de luchtinlaat (achterkant) of de luchtuitlaat (voorkant) van de verwarming.
• Gebruik NOOIT leidingen voor of achter de verwarming.
• Verplaats, hanteer of onderhoud NOOIT een hete, in werking zijnde of aangesloten verwarming.
• Vervoer de verwarming NOOIT met brandstof in de tank.
• Bij gebruik met een optionele thermostaat of indien uitgerust met een thermostaat, kan de verwarming op elk moment starten.
• Plaats de verwarming ALTIJD op een stabiele en vlakke ondergrond.
• Houd ALTIJD kinderen en dieren uit de buurt van de verwarming.
• Bulkbrandstofopslag moet minimaal 25 ft. van verwarmingen, fakkels, draagbare generatoren of andere ontstekingsbronnen verwijderd zijn. Alle brandstofopslag moet in overeenstemming zijn met de federale, staats- of lokale autoriteiten die jurisdictie hebben.

3. RISICO OP ELEKTRISCHE SCHOK!
   • Gebruik alleen de elektrische stroom (spanning en frequentie) die is gespecificeerd op het modelplaatje van de verwarming.
   • Gebruik alleen een geaard stopcontact en verlengsnoer met drie pinnen.
   • Installeer de verwarming ALTIJD zo dat deze niet direct wordt blootgesteld aan waternevel, regen, druppelend water of wind.
   • Haal de stekker ALTIJD uit het stopcontact als de verwarming niet in gebruik is.

PROPOSITIE 65 WAARSCHUWING: Brandstoffen die worden gebruikt in gas-, houtgestookte of oliegestookte apparaten, en de verbrandingsproducten van dergelijke brandstoffen, bevatten chemicaliën waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen en andere reproductieve schade veroorzaken.

INWONERS VAN MASSACHUSETTS: De wetgeving van de staat Massachusetts verbiedt het gebruik van deze verwarming in elk gebouw dat geheel of gedeeltelijk wordt gebruikt voor menselijke bewoning. Gebruik van dit verwarmingsapparaat in Massachusetts vereist een vergunning van de lokale brandweer (M.E.L.C. 148, Sectie 10A.)

CANADESE INWONERS: Het gebruik van deze verwarming moet in overeenstemming zijn met de autoriteiten die jurisdictie hebben en de CSA-norm B139.

INWONERS VAN NEW YORK CITY: Alleen voor gebruik op bouwplaatsen in overeenstemming met de toepasselijke NYC-codes onder NYCFD-goedkeuringscertificaat # 5034 en 5037.

KENMERKEN

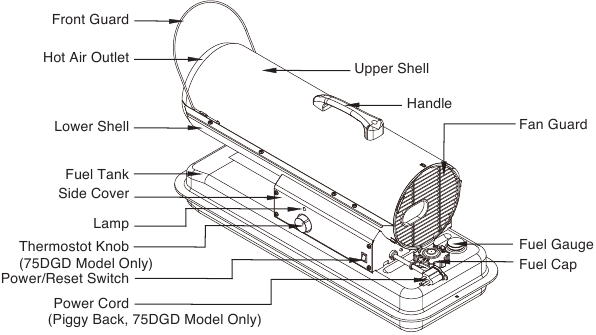

Afbeelding 1. KFA50DGD/75DGD MODELLEN

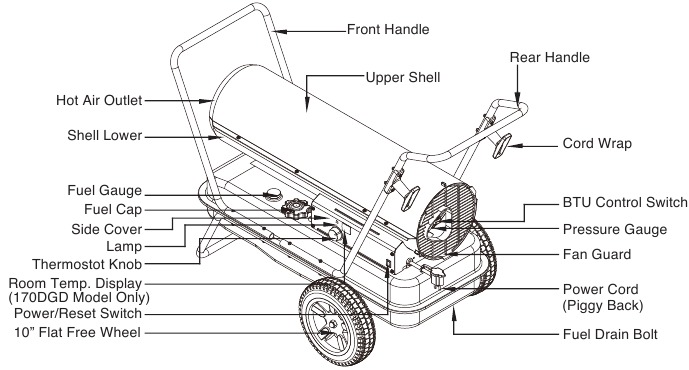

Afbeelding 2. KFA125/170DGD MODELLEN

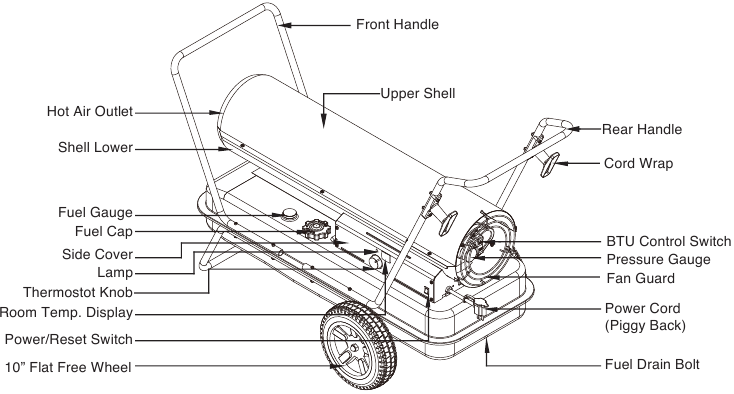

Afbeelding 3. KFA210DGD MODEL

UITPAKKEN

VERWIJDER DE VERWARMING EN ALLE VERPAKKINGSMATERIALEN UIT DE DOOS. (Afb. 4 en 5)
LET OP: Bewaar de verzenddoos en verpakkingsmaterialen voor toekomstige opslag.

MONTAGE

Alleen voor KFA50DGD/75DGD-modellen
(Montagetijd voor dit product is 3 minuten)

Benodigd gereedschap

• Kruiskopschroevendraaier, middelgroot.
  1. Til de voorste beschermkap in de richting van de pijl omhoog en zorg ervoor dat het wigvormige deel van de beschermkap in de spleetholte op de bovenste behuizing past.
  2. Lijn de gaten in de bovenste behuizing uit met de twee montagegaten op de handgreep, zoals weergegeven in Afbeelding 6.

  3. Zet de handgreep vast met de meegeleverde schroeven.

Alleen voor KFA125/170/210DGD-modellen (Montagetijd voor dit product is 10 minuten)

Benodigd gereedschap

• Kruiskopschroevendraaier, middelgroot
• 3/4 inch dopsleutel of verstelbare moersleutel

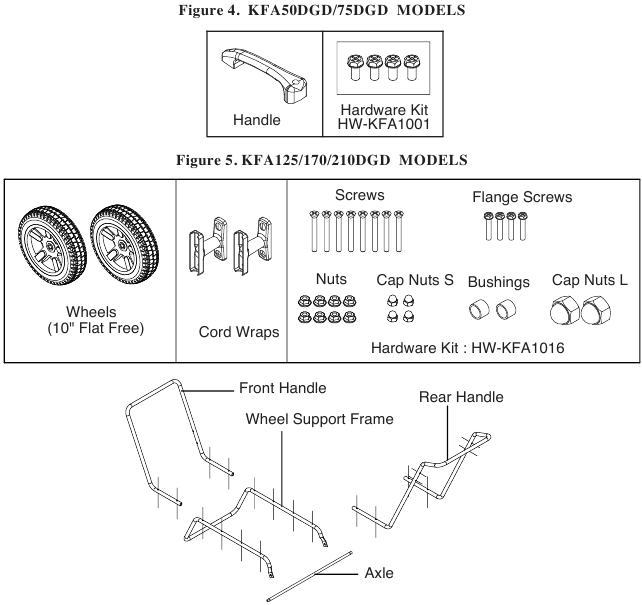

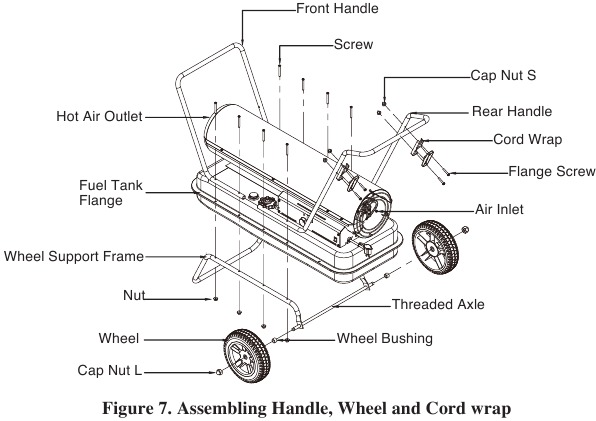

Handgreep & wiel en koordomwikkeling monteren (Afbeelding 7)

1. Schuif de as met schroefdraad door het achterste gedeelte van het wielsteunframe.
2. Schuif aan elke kant van de as een asbus. Schuif aan elke kant van de as een wiel.
   Bevestig aan elke kant van de as met schroefdraad een borgmoer en draai deze goed vast.
3. Plaats de verwarming op het wielsteunframe. Lijn de gaten op de brandstoftankflens uit met de gaten op het wielsteunframe.
4. Plaats de handgrepen boven op de brandstoftankflens.
   Steek schroeven door de handgrepen, de brandstoftankflens en de wielsteunframes, zoals weergegeven in Afbeelding 7, en bevestig de moer met de vinger vast nadat elke schroef is geplaatst.
5. Lijn het gat op de handgrepen uit met het montagegat op de koordomwikkeling.
   Steek schroeven door de koordomwikkeling, de handgrepen en bevestig de moer met de vinger vast nadat elke schroef is geplaatst.
6. Nadat alle schroeven zijn geplaatst, draait u de moeren stevig vast.

Gebruik de verwarming NIET zonder het steunframe dat aan de tank is gemonteerd.

OPMERKING: De verwarming moet vóór elk gebruik en ten minste jaarlijks worden geïnspecteerd door een gekwalificeerd servicepersoon.

PETROLEUM

Voor optimale prestaties van deze verwarming wordt ten zeerste aangeraden om 1-K petroleum te gebruiken. 1-K petroleum is geraffineerd om verontreinigingen, zoals zwavel, vrijwel te elimineren. Dit kan een rotte eierengeur veroorzaken tijdens het gebruik van de verwarming. #1 diesel/stookolie kan echter ook worden gebruikt als 1-K petroleum niet beschikbaar is. Houd er rekening mee dat deze brandstoffen niet zo schoon branden als 1-K petroleum en dat er meer verse lucht moet worden aangevoerd om eventuele extra verontreinigingen die aan de verwarmde ruimte kunnen worden toegevoegd, te kunnen opvangen.

PETROLEUM MAG ALLEEN WORDEN BEWAARD IN EEN BLAUWE CONTAINER DIE DUIDELIJK IS GEMARKEERD MET "PETROLEUM". BEWAAR PETROLEUM NOOIT IN EEN RODE CONTAINER.

Rode containers worden geassocieerd met benzine.

BEWAAR petroleum NOOIT in de woonruimte. Petroleum moet worden bewaard op een goed geventileerde plaats buiten de woonruimte.
Gebruik NOOIT een andere brandstof dan 1-K petroleum (#1 diesel en #1 olie zijn acceptabele vervangingen)
Gebruik NOOIT brandstof zoals benzine, benzeen, alcohol, witte benzine, campingbrandstof, verfverdunners of andere olieverbindingen in deze verwarming. Dit zijn vluchtige brandstoffen die een explosie of ongecontroleerde vlammen kunnen veroorzaken.
Bewaar petroleum NOOIT in direct zonlicht of in de buurt van een warmtebron.
Gebruik NOOIT petroleum dat van het ene seizoen op het andere is bewaard. Petroleum verslechtert na verloop van tijd.
"OUDE PETROLEUM" ZAL IN DEZE VERWARMING NIET GOED BRANDEN.

OVERZICHT VAN HET ONTWERP VAN HET PRODUCT

Brandstofsysteem: Deze verwarming is uitgerust met een elektrische luchtpomp die lucht door de luchtleiding perst die is aangesloten op de brandstofinlaat en vervolgens door een sproeier in de branderkop. Wanneer de lucht voor de brandstofinlaat langsgaat, zorgt dit ervoor dat brandstof uit de tank stijgt en in de brandersproeier terechtkomt. Dit brandstof- en luchtmengsel wordt vervolgens in een fijne nevel in de verbrandingskamer gesproeid.

"Sure Fire Ignition" (Zekere ontsteking): De elektronische ontsteker stuurt spanning naar een speciaal ontworpen bougie.
De bougie ontsteekt het brandstof- en luchtmengsel dat hierboven is beschreven.

Het luchtsysteem: De zware motor draait een ventilator die lucht in en rond de verbrandingskamer perst.
Hier wordt de lucht verwarmd en vervolgens aan de voorkant van de verwarming naar buiten geperst.

Het veiligheidssysteem:

1. Temperatuurbegrenzingsregeling: Deze verwarming is uitgerust met een temperatuurbegrenzingsregeling die is ontworpen om de verwarming uit te schakelen als de interne temperatuur tot een onveilig niveau stijgt. Als dit apparaat wordt geactiveerd en uw verwarming uitschakelt, is mogelijk onderhoud nodig.

Zodra de temperatuur onder de reset-temperatuur daalt, kunt u uw verwarming starten.

2. Elektrisch systeembescherming: Het elektrische systeem van deze verwarming wordt beschermd door een zekering die op de printplaat is gemonteerd en die deze en andere elektrische componenten tegen schade beschermt.

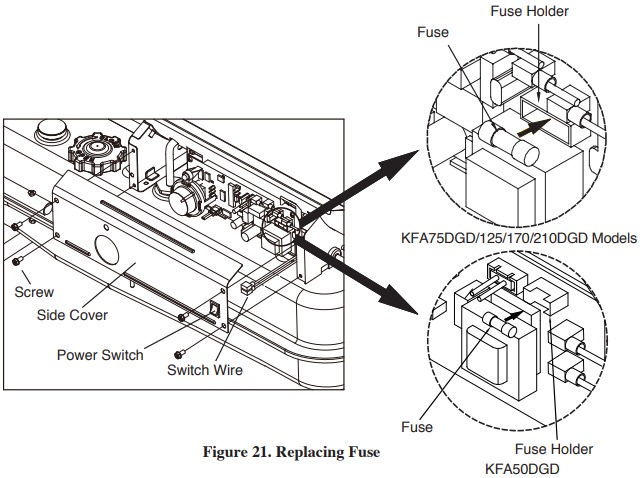

   Als uw verwarming niet werkt, controleer dan eerst deze zekering en vervang deze indien nodig.

3. Vlamuitschakelsensor: Gebruikt een fotocel om de vlam in de verbrandingskamer te bewaken tijdens normaal bedrijf.
   Het zorgt ervoor dat de verwarming wordt uitgeschakeld als de brandervlam dooft.

UW APPARAAT VAN BRANDSTOF VOORZIEN

VUL DE BRANDSTOFTANK VAN DE VERWARMING NOOIT IN DE WOONRUIMTE: VUL DE TANK BUITEN.
VUL UW VERWARMING NIET TE VOL EN ZORG ERVOOR DAT DE VERWARMING WATERPAS STAAT.

BELANGRIJKE MEDEDELING MET BETREKKING TOT DE EERSTE ONTSTEKING VAN DE VERWARMING:
De eerste keer dat u de verwarming aansteekt, moet dit buiten gebeuren. Hierdoor kunnen de oliën, enz. die bij de fabricage van de verwarming zijn gebruikt, buiten worden weggebrand.

VUL DE BRANDSTOFTANK VAN DE VERWARMING NOOIT BIJ WANNEER DE VERWARMING IN WERKING IS OF NOG HEET IS.

WERKING

VENTILATIE

RISICO OP LUCHTVERVUILING BINNENSHUIS/GEBRUIK DE KACHEL ALLEEN IN GOED GEVENTILEERDE RUIMTES.
Voorzie een verse luchtinlaat van minimaal drie vierkante voet (2.800 cm2) voor elke 100.000 BTU/uur. Zorg voor extra verse lucht als er meer kachels worden gebruikt.
Voorbeeld: een KFA210DGD-kachel vereist een van de volgende opties:

• de garagedeur voor twee auto's zes inch (15,24 cm) omhoog
• de garagedeur voor één auto negen inch (22,86 cm) omhoog
• twee ramen van dertig inch (76,20 cm) vijftien inch (38,1 cm) omhoog

WERKING

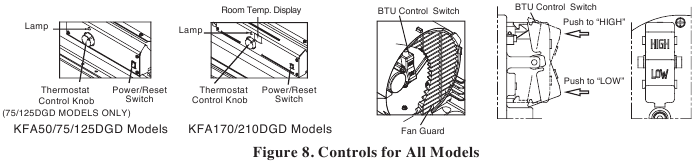

DE KACHEL STARTEN

1. Vul de brandstoftank met petroleum of stookolie nr. 1.
2. Bevestig de brandstofdop.
3. Steek het netsnoer van de kachel in een geaard verlengsnoer met drie pinnen. Het verlengsnoer moet minstens zes voet lang zijn.
   Vereisten voor draaddikte verlengsnoer
   • 6 tot 100 voet (1,8 tot 30,5 meter) lang, gebruik een 16 AWG-geleider.
   • 101 tot 200 voet (30,8 tot 61 meter) lang, gebruik een 14 AWG-geleider.
4. Draai de "THERMOSTAT CONTROL knob" (thermostaatknop) naar de gewenste instelling (instellingsbereik: 40°F ~ 110°F)
   (Alleen KFA75DGD/KFA125/170/210DGD-modellen)
5. Duw de "BTU control Switch" (BTU-bedieningsschakelaar) naar het gewenste niveau "High or LOW" (hoog of laag) (zie Afbeelding 8.)
   (Alleen KFA125/170/210DGD-modellen)

6. Duw de Power Switch (aan/uit-schakelaar) in de "ON" (aan)-stand, het Power lndicator Lamp (stroomindicatielampje) gaat branden en de kachel start.

OPMERKING: De weergave van de kamertemperatuur wordt als volgt uitgelegd: (alleen KFA170/210DGD-modellen)

• Als de kamertemperatuur lager is dan 0°F, geeft de LED-display "Lo" weer
• Als de kamertemperatuur tussen 0°F en 99°F ligt, is het nummer dat op de display wordt weergegeven de huidige kamertemperatuur.
• Als de kamertemperatuur hoger is dan 99°F, geeft de LED-display "Hi" weer
  Als de kachel niet start, is de thermostaat mogelijk te laag ingesteld. Draai de "thermostat Control Knob" (thermostaatknop) naar een hogere stand om de kachel te starten. Als de kachel nog steeds niet start, zet u de Power Switch (aan/uit-schakelaar) op "OFF" (uit) en vervolgens op "ON" (aan). Raadpleeg de handleiding voor probleemoplossing als de kachel nog steeds niet start.

OPMERKING: De gebruiker kan ervoor kiezen om de kachel op twee verschillende BTU-niveaus (hoog of laag) te laten werken. Het BTU-niveau kan worden geselecteerd voordat het apparaat wordt ingeschakeld, of tijdens het gebruik door op de BTU control switch (BTU-bedieningsschakelaar) te drukken.

LET OP: De belangrijkste elektrische componenten van deze kachel worden beschermd door een veiligheidszekering die op de PCB-kaart is gemonteerd. Als uw kachel niet start, controleer dan eerst deze zekering en vervang deze indien nodig. U moet ook uw stroombron controleren om er zeker van te zijn dat de juiste spanning en frequentie aan de kachel worden geleverd.

DE KACHEL STOPPEN

1. Zet de schakelaar op "OFF" (uit) en trek het netsnoer uit het stopcontact.

DE KACHEL HERSTARTEN

1. Wacht 10 seconden nadat u de kachel hebt gestopt.
2. Herhaal de stappen onder de kachel starten.

MEELOPENDE VOEDINGSKABEL (zie Afbeelding 9)

ELEKTRISCH SCHOKGEVAAR!

• Dek het stopcontact altijd af wanneer het niet in gebruik is.
• Sluit niet een apparaat aan en gebruik het niet met een stroom van meer dan 120 V/60 Hz 5 A in dit stopcontact.

LANGDURIGE OPSLAG VAN UW EENHEID BRANDSTOFTANK LEEGHALEN

1. Laat de brandstoftank leeglopen via de opening van de brandstofdop.
   (Alleen KFA50DGD/75DGD-modellen)
2. Verwijder de brandstofaftapbout van de onderste achterkant van de brandstoftank met behulp van een 3/4" dop of verstelbare moersleutel en laat deze leeglopen.
   (Alleen KFA125/170/210DGD-modellen. Zie Afbeelding 10)

3. Gebruik een kleine hoeveelheid petroleum, wervel en spoel de binnenkant van de tank.
   MENG nooit water met de petroleum, omdat dit roest in de tank veroorzaakt.
   Giet de petroleum eruit en zorg ervoor dat u alles verwijdert.

Bewaar geen petroleum gedurende de zomermaanden voor gebruik tijdens het volgende verwarmingsseizoen. Het gebruik van oude brandstof kan de kachel beschadigen.

4. Plaats de brandstofdop terug. Voer oude en vervuilde brandstof op de juiste manier af. (Alleen KFA50DGD/75DGD-modellen)
5. Plaats de brandstofaftapbout terug in de brandstoftank en draai deze stevig vast met behulp van een 3/4" dop of verstelbare moersleutel. (Alleen KFA125/170/210DGD-modellen. Zie Afbeelding 10)

Zorg ervoor dat de afdichting op de bout zit voordat u de brandstofaftapbout terugplaatst. Als de afdichting niet wordt gebruikt, kan de bout niet correct worden geïnstalleerd en zal de brandstoftank lekken.

6. Bewaar de kachel in een droge, goed geventileerde ruimte. Zorg ervoor dat de opslagplaats vrij is van stof en bijtende dampen.
7. Bewaar de kachel in de originele doos met het originele verpakkingsmateriaal en bewaar de GEBRUIKSAANWIJZING bij de kachel.

ONDERHOUD

VOER NOOIT ONDERHOUD UIT AAN DE VERWARMING ALS DEZE IS AANGESLOTEN OF HEET IS!

GEBRUIK ORIGINELE VERVANGINGSONDERDELEN. Het gebruik van onderdelen van derden of andere alternatieve componenten maakt de garantie ongeldig en kan leiden tot onveilige bedrijfsomstandigheden.

1. BRANDSTOFTANK
   SPOEL ELKE 200 BEDRIJFSUREN OF INDIEN NODIG (ZIE "OPSLAG")

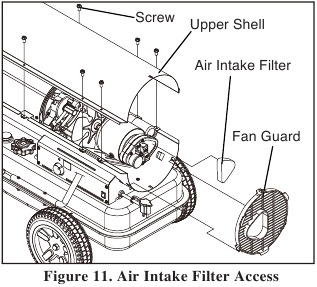

2. LUCHTINLAATFILTER
   WAS EN DROOG MET ZEEP EN WATER ELKE 500 BEDRIJFSUREN OF INDIEN NODIG. Afbeelding 11.

   • Verwijder schroeven langs elke kant van de verwarming met een middelgrote kruiskopschroevendraaier.
   • Til de bovenste schaal eraf.
   • Verwijder de ventilatorbescherming.
   • Was of vervang het luchtinlaatfilter.
   • Installeer de ventilatorbescherming en de bovenste schaal opnieuw.
3. LUCHTUITLAATFILTER, PLUISFILTER

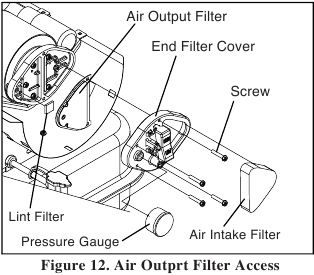

   VERVANG ELKE 500 BEDRIJFSUREN OF ÉÉN KEER PER JAAR. Afbeelding 12.

   • Verwijder de bovenste schaal en de ventilatorbescherming (zie Luchtinlaatfilter).
   • Draai de luchtdrukmeter tegen de klok in en verwijder deze.
   • Verwijder de schroeven van het eindfilterdeksel met een middelgrote kruiskopschroevendraaier.
   • Verwijder het eindfilterdeksel.
   • Vervang het luchtuitlaat- en pluisfilter.
   • Installeer het eindfilterdeksel en de luchtdrukmeter opnieuw.
   • Installeer de ventilatorbescherming en de bovenste schaal opnieuw.
4. VENTILATORBLADEN

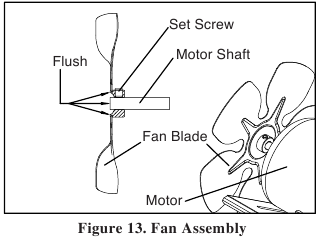

   REINIG ELK SEIZOEN OF INDIEN NODIG. Afbeelding 13.

   • Verwijder de bovenste schaal (zie Luchtinlaatfilter).
   • Gebruik een M6-inbussleutel om de stelschroef los te draaien waarmee het ventilatorblad aan de motoras is bevestigd.
   • Schuif het ventilatorblad van de motoras.
   • Reinig het ventilatorblad met een zachte doek die is bevochtigd met kerosine of oplosmiddel.
   • Droog het ventilatorblad grondig.
   • Installeer het ventilatorblad opnieuw op de motoras. Plaats de ventilatorbladnaaf gelijk met het uiteinde van de motoras.
   • Plaats de stelschroef op het vlakke deel van de as. Draai de stelschroef stevig vast (40-50 inch-pond/4,5-5,6 N-m).
   • Installeer de bovenste schaal opnieuw.

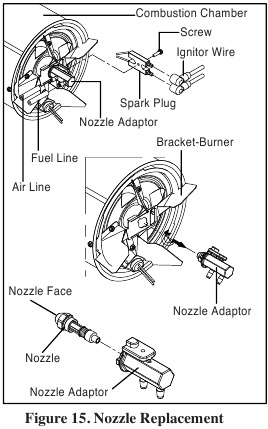

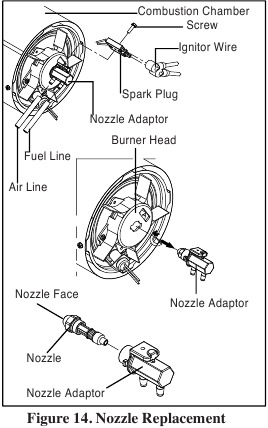

5. MONDSTUK
   VERWIJDER INDIEN NODIG VUIL IN HET MONDSTUK.
   (Alleen voor KFA50DGD/75DGD/125/170DGD-modellen)
   • Verwijder de bovenste schaal (zie Luchtinlaatfilter).
   • Verwijder het ventilatorblad (zie Ventilatorbladen).
   • Verwijder de brandstof- en luchtleidingen van de mondstukadapter.
   • Verwijder de ontstekingsdraad van de bougie.
   • Verwijder de bougie van de mondstukadapter met een middelgrote kruiskopschroevendraaier.
   • Draai de mondstukadapter 1/9 slag (40°) tegen de klok in en trek hem naar de motor toe om hem te verwijderen. (Zie afbeelding 14)

   • Plaats de plastic zeshoekige behuizing in een bankschroef en draai hem lichtjes vast.
   • Verwijder het mondstuk voorzichtig uit de mondstukadapter met een 5/8"-dopsleutel.
   • Blaas perslucht door de voorkant van het mondstuk. (dit verwijdert al het vuil in het mondstuk)
   • Installeer het mondstuk opnieuw in de mondstukadapter totdat het mondstuk vastzit. Draai nog 1/3 slag vast met een 5/8"-dopsleutel.
   • Installeer de mondstukadapter opnieuw op de branderkop.
   • Installeer de bougie opnieuw op de mondstukadapter.
   • Bevestig de ontstekingsdraad aan de bougie.
   • Bevestig de brandstof- en luchtleidingen aan de mondstukadapter.
   • Installeer het ventilatorblad en de bovenste schaal opnieuw. (Alleen voor KFA210DGD-model
   • Verwijder de bovenste schaal (zie Onderhoud).
   • Verwijder de ventilator (zie Ventilatorbladen).
   • Verwijder de brandstof- en luchtleidingen van de mondstukadapter.
   • Verwijder de ontstekingsdraad van de bougie.
   • Verwijder de bougie van de mondstukadapter met een middelgrote kruiskopschroevendraaier.
   • Draai de mondstukadapter 1/8 slag (45°) tegen de klok in en trek hem naar de motor toe om hem te verwijderen. (Zie afbeelding 15)

   • Plaats de plastic zeshoekige behuizing in een bankschroef en draai hem lichtjes vast.
   • Verwijder het mondstuk voorzichtig uit de mondstukadapter met een 5/8"-dopsleutel.
   • Blaas perslucht door de voorkant van het mondstuk. (dit verwijdert al het vuil in het mondstuk)
   • Installeer het mondstuk opnieuw in de mondstukadapter totdat het mondstuk vastzit. Draai nog 1/3 slag vast met een 5/8"-dopsleutel.
   • Installeer de mondstukadapter opnieuw op de branderbeugel
   • Installeer de bougie opnieuw op de mondstukadapter.
   • Bevestig de ontstekingsdraad aan de bougie.
   • Bevestig de brandstof- en luchtleidingen aan de mondstukadapter.
   • Installeer het ventilatorblad en de bovenste schaal opnieuw.
6. BOUGIE
   REINIG EN STEL DE ELEKTRODEN ELKE 600 BEDRIJFSUREN AF OF VERVANG INDIEN NODIG. (Alleen voor KFA50DGD/75DGD/125/170DGD-modellen)
   • Verwijder de bovenste schaal (zie Luchtinlaatfilter).
   • Verwijder de ventilator (zie Ventilatorbladen).
   • Verwijder de ontstekingsdraad van de bougie.
   • Verwijder de bougie van de mondstukadapter met een middelgrote kruiskopschroevendraaier.
   • Reinig en stel de bougie-elektroden opnieuw af op een opening van 3,5 mm (0,138").
   • Installeer de bougie opnieuw op de mondstukadapter.
   • Bevestig de ontstekingsdraad aan de bougie.
   • Installeer de ventilator en de bovenste schaal opnieuw. (Alleen voor KFA210DGD-model)
   • Verwijder de bovenste schaal (zie Luchtinlaatfilter).
   • Verwijder de ventilator (zie Ventilatorbladen).
   • Verwijder de ontstekingsdraad van de mondstukadapter.
   • Verwijder de bougie van de mondstukadapter met een middelgrote kruiskopschroevendraaier.
   • Reinig en stel de bougie-elektroden opnieuw af op een opening van 3,5 mm (0,138").
   • Installeer de bougie opnieuw op de mondstukadapter.
   • Bevestig de ontstekingsdraad aan de bougie.
   • Installeer de ventilator en de bovenste schaal opnieuw.
7. FOTOCEL
   REINIG DE FOTOCEL JAARLIJKS OF INDIEN NODIG.
   • Verwijder de bovenste schaal (zie Luchtinlaatfilter).
   • Verwijder de ventilator (zie Ventilatorbladen).
   • Verwijder de fotocel van de bevestiging.
     Reinig de lens van de fotocel met een wattenstaafje.

OM TE VERVANGEN:

• Verwijder de schroeven van de zijdeksel met een middelgrote kruiskopschroevendraaier.
• Koppel de schakelaardraden los van de stroomschakelaar en verwijder de zijdeksel.
• Koppel de draden los van de printplaat en verwijder de fotocel.
• Installeer de nieuwe fotocel en sluit de draden aan op de printplaat.
• Plaats de schakelaardraden terug op de stroomschakelaar en de zijdeksel.
• Plaats de ventilator en de bovenste schaal terug.

8. BRANDSTOFFILTER

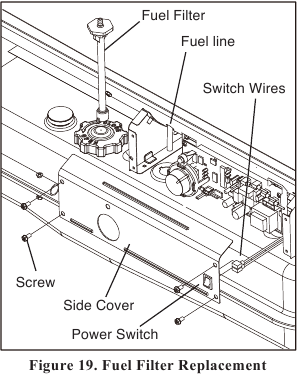

   REINIG OF VERVANG TWEE KEER PER VERWARMINGSSEIZOEN OF INDIEN NODIG. Afbeelding 19.

   • Verwijder de schroeven van de zijdeksel met een middelgrote kruiskopschroevendraaier.
   • Koppel de schakelaardraden los van de stroomschakelaar en verwijder de zijdeksel.
   • Trek de brandstofleiding van de hals van het brandstoffilter.
   • Draai het brandstoffilter 90° tegen de klok in en trek eraan om het te verwijderen (alleen KFA50DGD/75DGD-modellen).
   • Draai het brandstoffilter 90° met de klok mee en trek eraan om het te verwijderen (alleen KFA125/170/210DGD-modellen).
   • Was het brandstoffilter met schone brandstof en plaats het terug in de tank.
   • Bevestig de brandstofleiding aan de hals van het brandstoffilter.
   • Plaats de schakelaardraden terug op de stroomschakelaar.
   • Installeer de zijdeksel opnieuw.

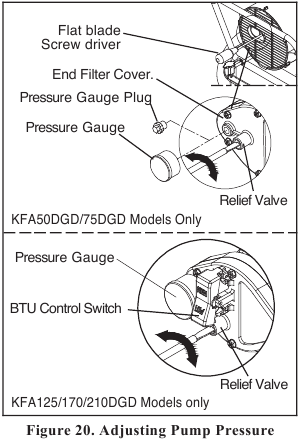

9. POMPDRUK AANPASSEN
   OPMERKING: Als de pompdruk moet worden aangepast, zorg er dan voor dat de verwarming op de HOGE BTU-instelling staat. Afbeelding 20.

   • Zet de BTU CONTROL Switch (BTU-BEDIENINGSSCHAKELAAR) op HIGH (HOOG).
     (Zie Bediening, alleen KFA125/170/210DGD-modellen)
   • Verwijder de Pressure Gauge Plug (Drukmeterplug) van het End Filter Cover (Eindfilterdeksel).
     Installeer de accessoire Pressure Gauge (Drukmeter).
     (Alleen KFA50DGD/75DGD-modellen)
   • Start de verwarming (zie Bediening)
     Laat de motor de maximale snelheid bereiken
   • Pas de druk aan (met een platte schroevendraaier). Draai de ontlastklep met de klok mee om de druk te verhogen. Draai de ontlastklep tegen de klok in om de druk te verlagen.
   • Stop de verwarming (zie Bediening)

OPMERKING: GEBRUIK ALLEEN ORIGINELE VERVANGINGSONDERDELEN.
Het gebruik van alternatieve onderdelen of onderdelen van derden maakt elke garantie ongeldig en kan leiden tot onveilige bedrijfsomstandigheden.

ZEKERING VERVANGEN

LET OP: Deze verwarming is beveiligd met een zekering.
Als uw verwarming niet ontsteekt, BRENG UW VERWARMING DAN NIET TERUG NAAR DE WINKEL.
Volg de eenvoudige instructies hieronder om de zekering te controleren en te vervangen.

PROCEDURE VOOR HET VERVANGEN VAN DE ZEKERING

ELEKTRISCH SCHOKGEVAAR
Om persoonlijk letsel te voorkomen, moet u het netsnoer loskoppelen voordat u de zekering vervangt.

1. Koppel de verwarming los.
2. Verwijder de schroeven van de zijdeksel met een middelgrote kruiskopschroevendraaier.
3. Koppel de schakelaardraden los van de stroomschakelaar.
4. Verwijder de zekering uit de zekeringhouder. (Zie Afbeelding 21.)

5. Vervang de zekering door de meegeleverde zekering.

BRANDGEVAAR
Om brand te voorkomen, mag u deze niet vervangen door een hogere of lagere stroomsterkte.

6. Plaats de schakelaardraden terug op de stroomschakelaar.
7. Plaats de zijdeksel terug.

OPMERKING: Gespecificeerde zekeringwaarde: AC 125/8A

HANDLEIDING VOOR PROBLEEMOPLOSSING

BEDRADINGSSCHEMA

1. BEDRADINGSSCHEMA (KFA50DGD-model)

2. BEDRADINGSSCHEMA (KFA75DGD/125/170/210DGD-modellen)


SPECIFICATIES

KFA50DGD/75DGD-modellen

KFA125/170/210DGD-modellen

SPECIFICATIES

MODEL		KFA50DGD	KFA75DGD	KFA125DGD	KFA170DGD	KFA210DGD
BTU/uur.	HOOG	50.000	75.000	125.000	170.000	210.000
	LAAG	N/A	N/A	100.000	135.000	170.000
Brandstofverbruik - Gal./uur( /uur)	HOOG	0,38 (1,44)	0,57 (2,16)	0,95 (3,60)	1,30 (4,92)	1,60 (6,06)
	LAAG	N/A	N/A	0,76 (2,90)	1,0 (3,79)	1,30 (4,92)
Inhoud brandstoftank - Gal. ( )		5,0 (18,9)	5,0 (18,9)	10,0 (37,9)	13,0 (49,2)	13,0 (49,2)
Pompdruk PSI(kgf/cm2)	HOOG	3,8 (0,27)	3,8 (0,27)	5,5 (0,39)	6,5 (0,46)	8,5 (0,60)
	LAAG	N/A	N/A	3,5 (0,25)	4,5 (0,32)	6,5 (0,46)
Volt/Hz		120Vac/60hz	120Vac/60hz	120Vac/60hz	120Vac/60hz	120Vac/60hz
Ampère.		1,6	1,6	2,5	3,2	3,7
Fase		1	1	1	1	1

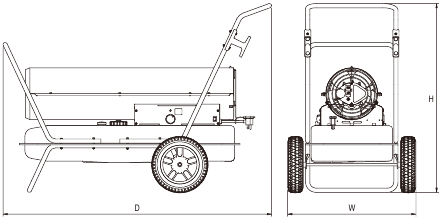

Afmeting (D×B×H), inch (mm)		32,0×11,7×16,7 (813×297×424)	32,0×11,7×16,7 (813×297×424)	41,9×21,5×32,4 (1.063×547×824)	47,4×23,1×33,5 (1.205×587×850)	47,4×23,1×33,5 (1.205×587×850)
Gewicht lbs. (kg)		26,9 (12,2)	26,9 (12,2)	54,5 (24,7)	60,2 (27,3)	62,4 (28,3)

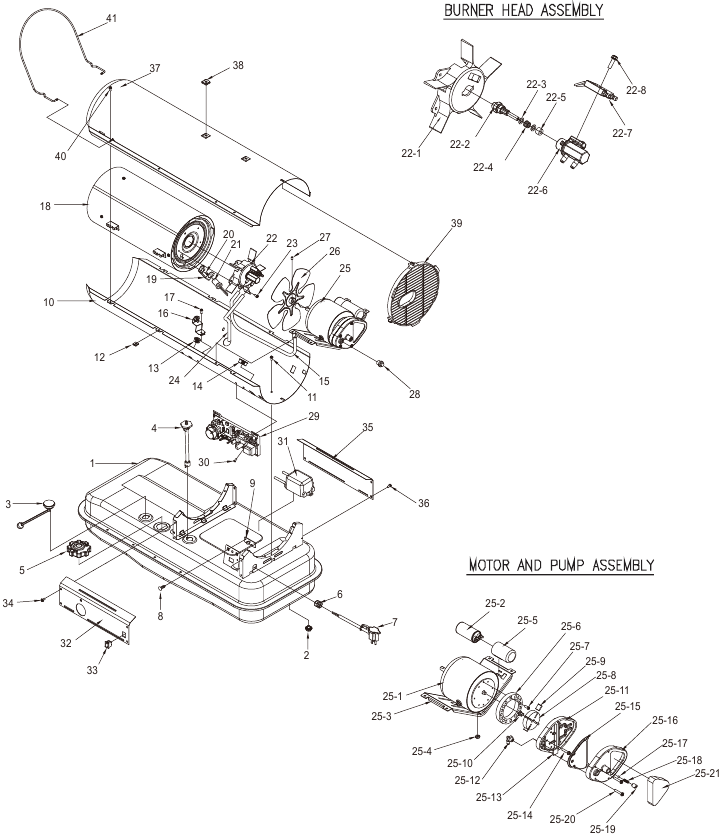

KFA50DGD/75DGD EXPLOSIETEKENING VAN ONDERDELEN

(Alleen KFA50DGD/75DGD-modellen)
LET OP: VERMELD HET MODELNUMMER EN ONDERDEELNUMMER BIJ HET BESTELLEN VAN ONDERDELEN.

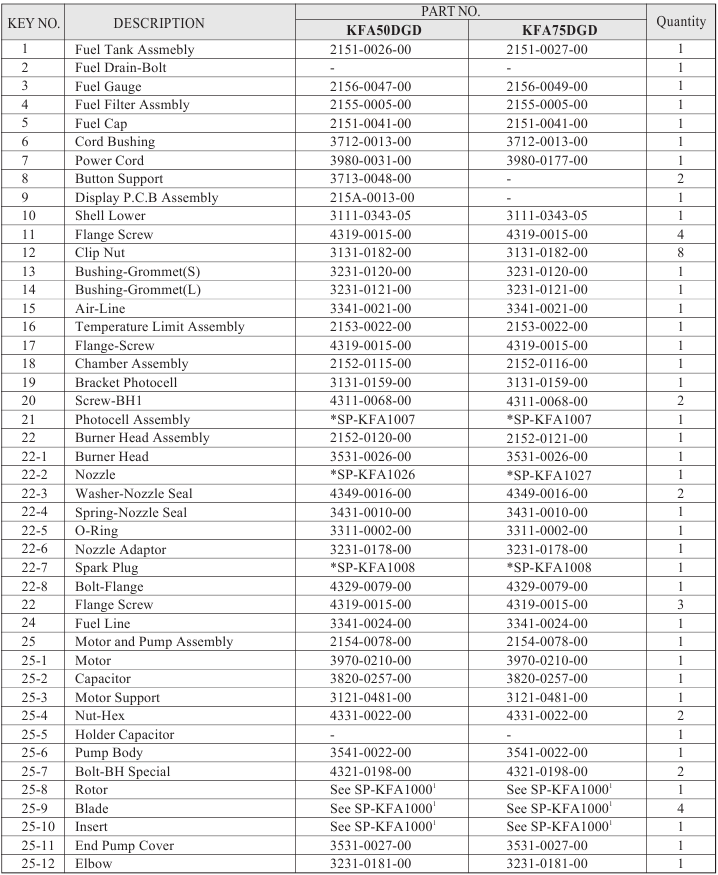

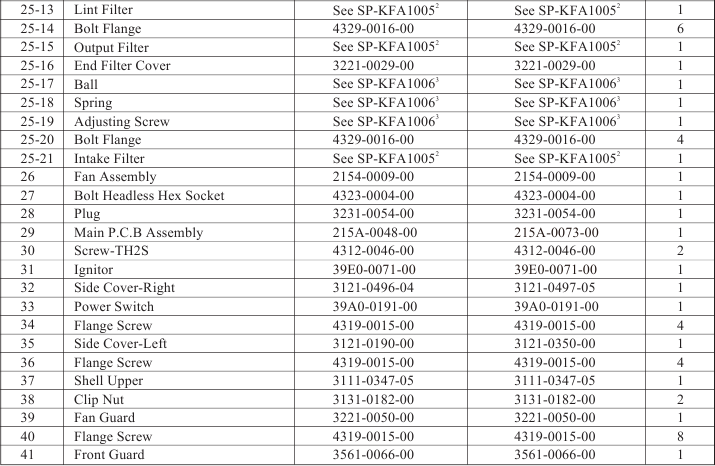

ONDERDELENLIJST KFA50DGD/75DGD

ZIE UW PLAATSELIJKE RETAILER VOOR TECHNISCHE HULP OF NEEM CONTACT MET ONS OP VIA:
Telefoon: 1-877-447-4768

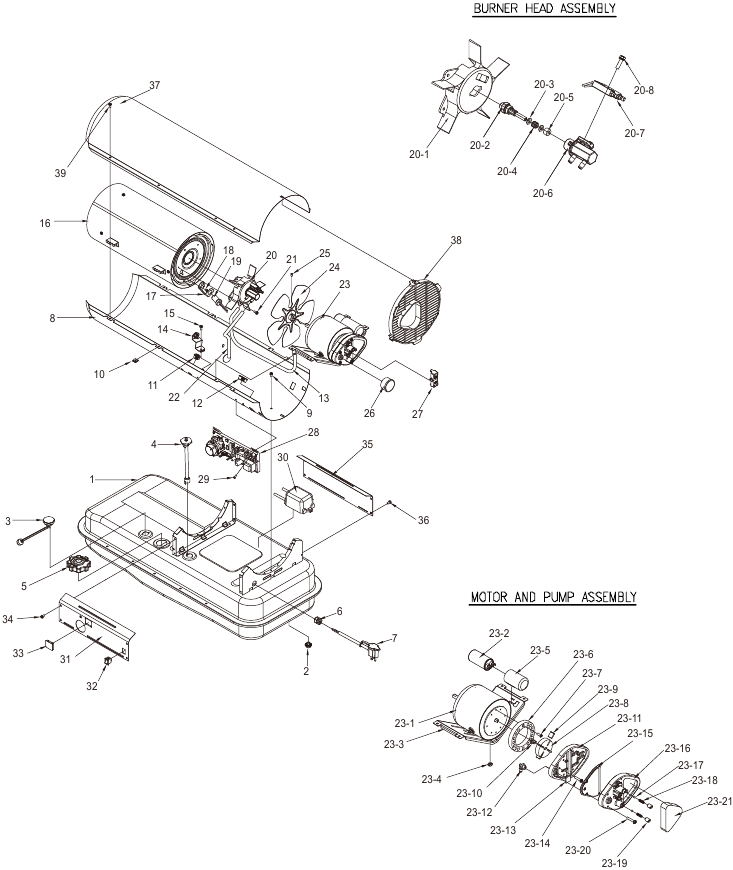

KFA125/170DGD EXPLOSIETEKENING VAN ONDERDELEN

LET OP: VERMELD HET MODELNUMMER EN ONDERDEELNUMMER BIJ HET BESTELLEN VAN ONDERDELEN.

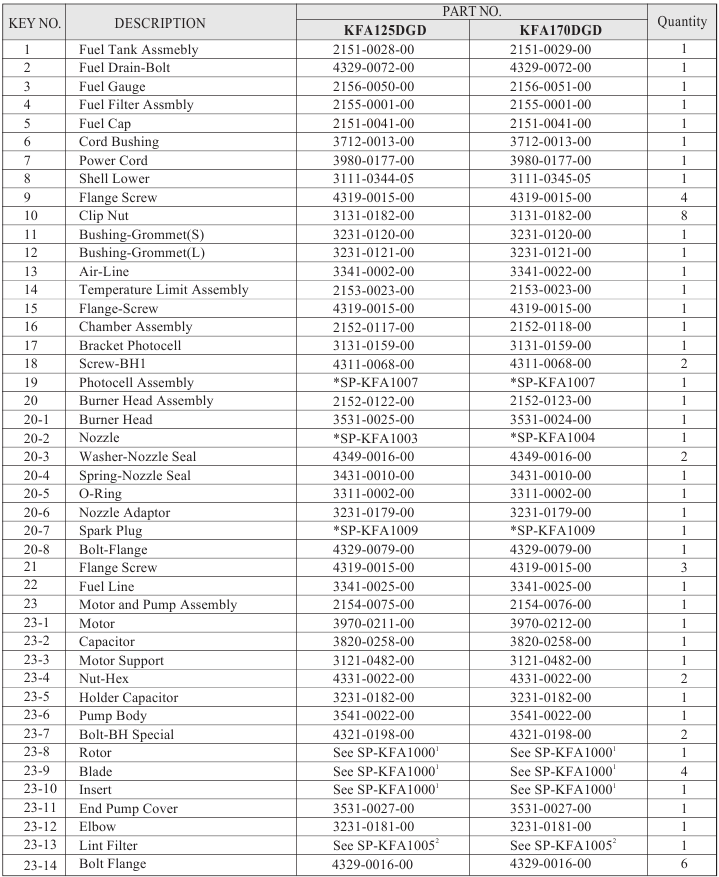

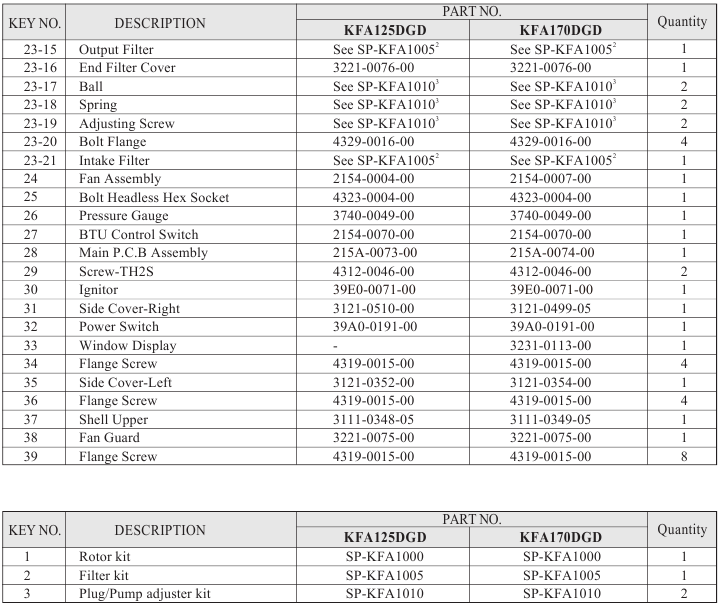

ONDERDELENLIJST KFA125/170DGD

ZIE UW PLAATSELIJKE RETAILER VOOR TECHNISCHE HULP OF NEEM CONTACT MET ONS OP VIA:
Telefoon: 1-877-447-4768

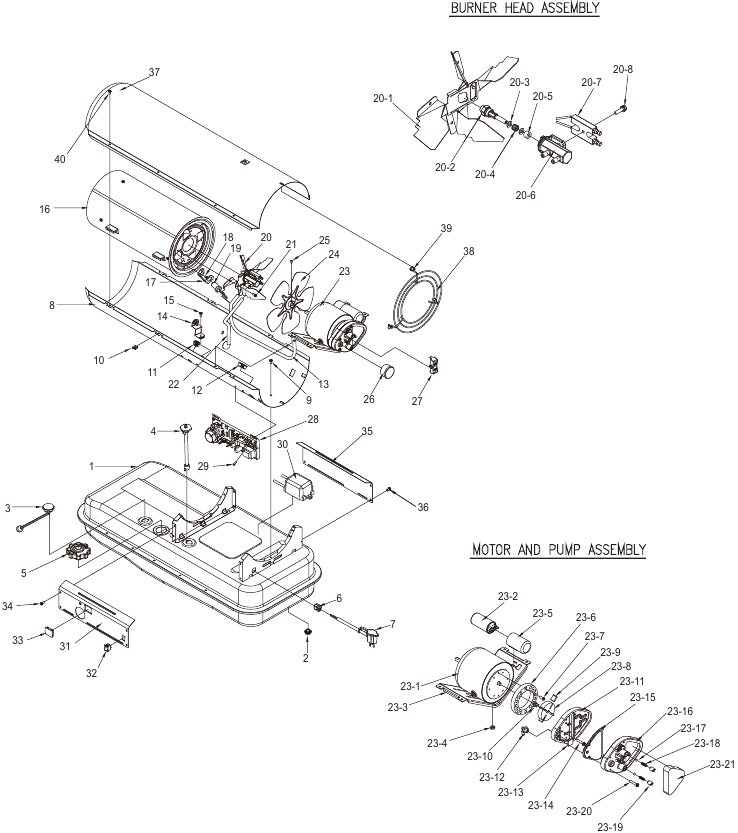

KFA210DGD EXPLOSIETEKENING VAN ONDERDELEN

LET OP: VERMELD HET MODELNUMMER EN ONDERDEELNUMMER BIJ HET BESTELLEN VAN ONDERDELEN.

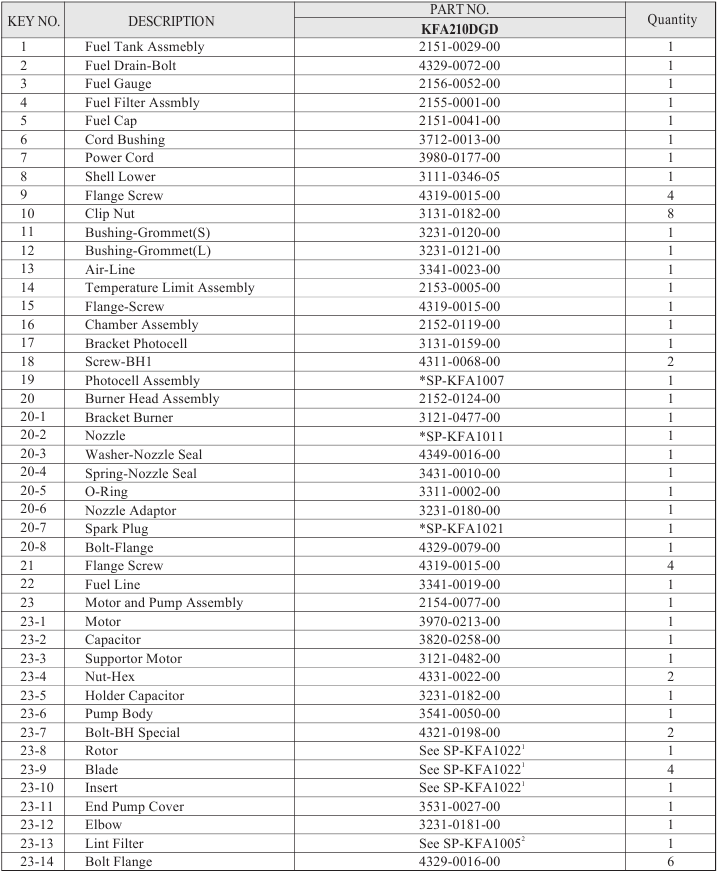

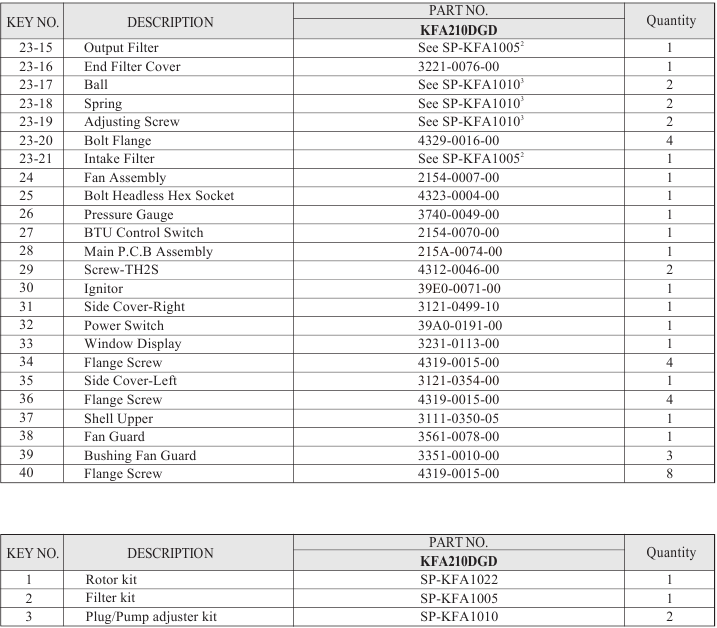

ONDERDELENLIJST KFA210DGD

ZIE UW PLAATSELIJKE RETAILER VOOR TECHNISCHE HULP OF NEEM CONTACT MET ONS OP VIA:
Telefoon: 1-877-447-4768

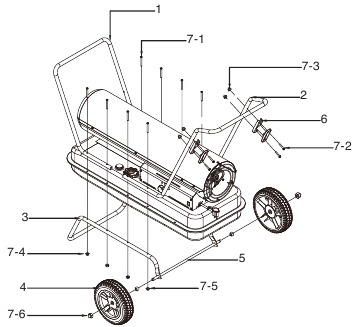

ONDERDELENLIJST WIELEN EN HANDGREEP

1. KFA50DGD/75DGD-MODELLEN


2. KFA125/170/210DGD-MODELLEN


GARANTIEREGISTRATIE

We raden u ten zeerste aan om uw garantieregistratiekaart binnen veertien (14) dagen na de aankoopdatum in te vullen. U kunt uw garantie ook via internet registreren op www.ghpgroupinc.com. Vul het volledige serienummer in. Bewaar dit deel van de kaart voor uw eigen administratie.

Vragen, problemen, ontbrekende onderdelen? Bel, voordat u terugkeert naar uw winkelier, onze klantenservice op 877-447-4768 van 8.30 uur tot 16.30 uur CST, maandag tot vrijdag.
of e-mail ons op customerservice@ghpgroupinc.com

GHP Group, Inc.
6440 W Howard St
Niles, IL 60714-3302
Tel: (877) 447-4768
www.ghpgroupinc.com

GHP Group, Inc.
6440 W Howard St
Niles, IL 60714-3302

Referenties

• GHP Group Inc

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Dyna-Glo KFA210DGD-1 - Handleiding luchtverhitter

Beschikbare talen
