Saramonic Blink 500 Handleiding

Algemene introductie

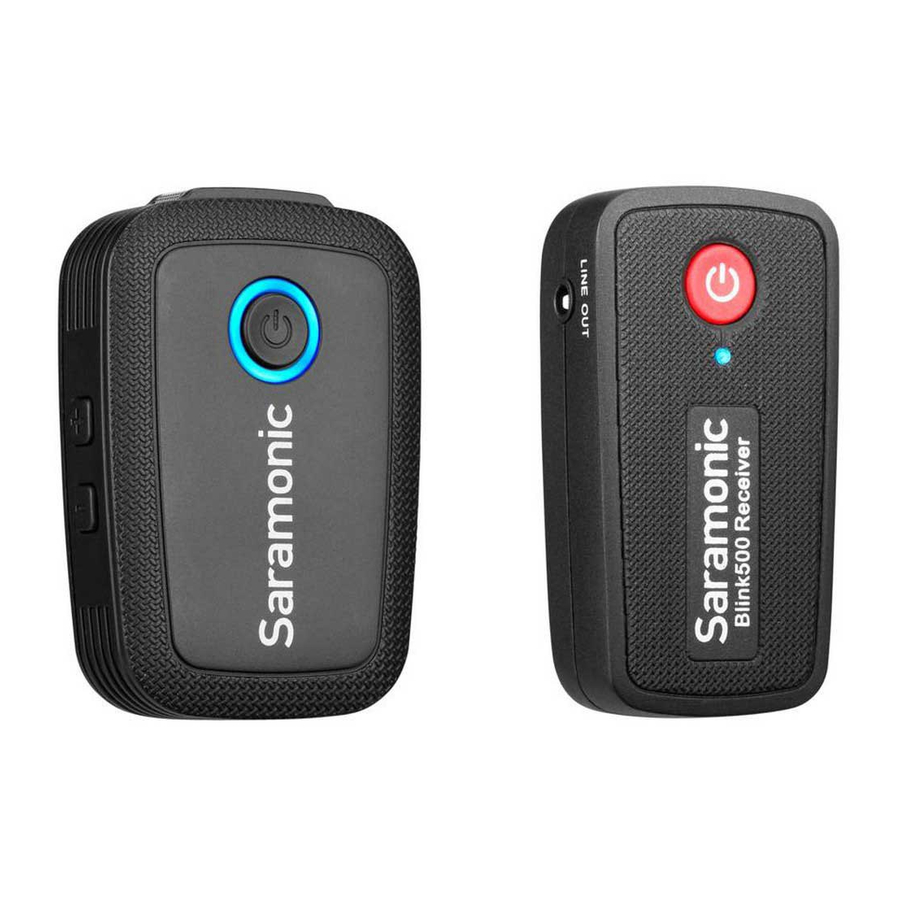

De Saramonic Blink500 is een ongelooflijk lichtgewicht, ultracompact en gebruiksvriendelijk draadloos microfoonsysteem voor 2 personen voor DSLR-, spiegelloze en videocamera's, of mobiele apparaten dat gedetailleerd geluid van broadcast-kwaliteit levert.

De systeemserie bestaat uit drie verschillende ontvangers. De RX-ontvanger heeft een 3,5 mm-uitgang en bevat TRS- en TRRS-uitgangskabels, waardoor deze kan werken met elk apparaat met een 3,5 mm-audio-ingang. De RXDi-ontvanger heeft een MFi-gecertificeerde Lightning-uitgang en is ontworpen voor Apple iOS-apparaten. En de RXUC-ontvanger heeft een USB-C-uitgang en is ontworpen voor apparaten met een USB-C-poort, waaronder Android-smartphones en -tablets.

De clip-on zender heeft een geweldig klinkende ingebouwde microfoon en is klein en licht genoeg om aan shirts en kleding te clippen, of je kunt hem gebruiken als een traditionele beltpack-zender met de meegeleverde SR-M1 professionele lavalier-microfoon.

Er is geen technische kennis van audio vereist om te werken. Het Blink500-systeem werkt op het interferentievrije 2,4 GHz-spectrum en springt automatisch naar vrije kanalen om statische ruis en audio-uitval te voorkomen.

Er zijn zes kits beschikbaar in de Blink500-serie:

Productstructuur

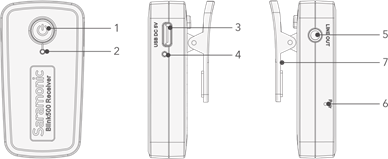

1. Blink500 RX: Clip-On en Shoe-Mountable Ontvanger

   1. Power Key (Aan/uit-knop)
      Lang indrukken om de ontvanger in of uit te schakelen.
   2. Power and Pairing Indicator (Stroom- en koppelingsindicator)
      Power Functions (Stroomfuncties):
      Solid Red Light (Rood continu licht) = Low Battery (Batterij bijna leeg)
      Pairing Functions (Koppelingsfuncties):
      Flashing Blue Light (Blauw knipperend licht) (elke seconde) = Unpaired (Niet gekoppeld)
      Quick Flashing Blue Light (Snel blauw knipperend licht) (elke 0,5 seconde) = Waiting for Pairing (Wachten op koppeling)
      Solid Blue Light (Blauw continu licht) = Paired Successfully (Succesvol gekoppeld)
      Zodra de ontvanger en zender zijn gekoppeld, worden ze automatisch met elkaar verbonden, zelfs wanneer ze worden uit- en ingeschakeld.
   3. USB Type-C Charging Port (USB Type-C-oplaadpoort)
   4. Charge Indicator (Oplaadindicator)
      Solid Green Light (Groen continu licht) = Charging Battery (Batterij aan het opladen)
      Light turns off when fully charged (Licht gaat uit wanneer volledig opgeladen).
   5. Line Out (Lijnuitgang)
      Connect the receiver to a DSLR or Mirrorless camera, camcorder, smartphone, tablet, mixer or amplifier with the supplied output cables (Sluit de ontvanger aan op een DSLR- of spiegelloze camera, camcorder, smartphone, tablet, mixer of versterker met de meegeleverde uitgangskabels).
   6. Pairing Pin-Hole (Koppelingsgat)
   7. Belt Clip and Standard Cold Shoe Mount (Riemclip en standaard cold shoe-bevestiging)

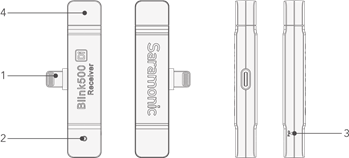

2. Blink500 RXDi: Lightning Receiver (Lightning-ontvanger)

   1. Lightning Connector (Lightning-aansluiting)
   2. Pairing Indicator (Koppelingsindicator)
      Flashing Blue Light (Blauw knipperend licht) (elke seconde) = Unpaired (Niet gekoppeld)
      Quick Flashing Blue Light (Snel blauw knipperend licht) (elke 0,5 seconde) = Waiting for Pairing (Wachten op koppeling)
      Solid Blue Light (Blauw continu licht) = Paired Successfully (Succesvol gekoppeld)
      Zodra de ontvanger en zender zijn gekoppeld, worden ze automatisch met elkaar verbonden, zelfs wanneer ze worden uit- en ingeschakeld.
   3. Pairing Pin-Hole (Koppelingsgat)
   4. Antenna (Antenne)

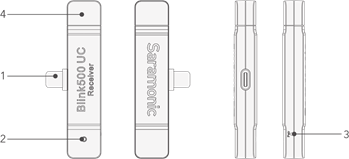

3. Blink500 RXUC: USB-C Receiver (USB-C-ontvanger)

   1. USB Type-C Connector (USB Type-C-aansluiting)
   2. Pairing Indicator (Koppelingsindicator)
      Flashing Blue Light (Blauw knipperend licht) (elke seconde) = Unpaired (Niet gekoppeld)
      Quick Flashing Blue Light (Snel blauw knipperend licht) (elke 0,5 seconde) = Waiting for Pairing (Wachten op koppeling)
      Solid Blue Light (Blauw continu licht) = Paired Successfully (Succesvol gekoppeld)
      Zodra de ontvanger en zender zijn gekoppeld, worden ze automatisch met elkaar verbonden, zelfs wanneer ze worden uit- en ingeschakeld.
   3. Pairing Pin-Hole (Koppelingsgat)
   4. Antenna (Antenne)

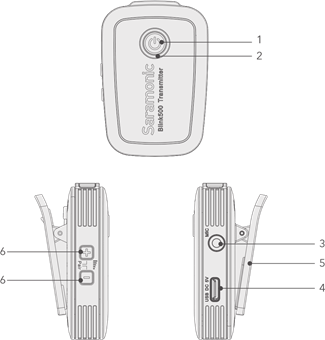

4. Blink500 TX: Body-pack Transmitter with Microphone (Bodypack-zender met microfoon)

   1. Power Key (Aan/uit-knop)
      Lang indrukken om de zender in of uit te schakelen.
   2. Power Indicator, Volume Indicator and Pairing Indicator (Stroomindicator, volume-indicator en koppelingsindicator)
      Power Functions (Stroomfuncties):
      Solid Red Light (Rood continu licht) = Low Battery (Batterij bijna leeg)
      When charging (Tijdens het opladen):
      Solid Green Light (Groen continu licht) = Charging Battery (Batterij aan het opladen)
      Light turns off when fully charged (Licht gaat uit wanneer volledig opgeladen).
      Volume Functions (Volumefuncties):
      Indicates the volume setting in three stages (Geeft de volume-instelling in drie fasen aan).

      Adjust the audio level by the "+" and "-" buttons (Pas het audioniveau aan met de "+" en "-" knoppen). Default is in the third stage (De standaardinstelling is de derde fase). The transmitter mic will be muted if you turn down the volume till all the lights are turned off (De microfoon van de zender wordt gedempt als u het volume lager zet totdat alle lampjes uit zijn).
      Pairing Functions (Koppelingsfuncties):

      Flashing Blue Light (Blauw knipperend licht) (elke seconde) = Unpaired (Niet gekoppeld)
      Slow Flashing Blue Light (Langzaam blauw knipperend licht) (elke drie seconden) = Paired Successfully (Succesvol gekoppeld)
   3. 3.5mm Audio Input (3,5 mm audio-ingang)
      Connect to the supplied lavalier microphone (Aansluiten op de meegeleverde lavalier-microfoon).
   4. USB Typc-C Charging Port (USB Typc-C-oplaadpoort)
   5. Belt Clip and Standard Cold Shoe Mount (Riemclip en standaard cold shoe-bevestiging)
   6. Volume Control Buttons & Pair Buttons (Volumeknoppen en koppelknoppen)

Gebruiksaanwijzing

Voor de Blink500 B1/B2 kit

1. Turn on the transmitter TX by long pressing the power key (Schakel de zender TX in door de aan/uit-knop lang ingedrukt te houden).
2. Turn on the receiver RX by long pressing the power key (Schakel de ontvanger RX in door de aan/uit-knop lang ingedrukt te houden).
3. Insert the pairing pin into the pairing pin-hole of RX, press hard and the pair indicator should be quick flashing at every 0.5s (Steek de koppelingspen in het koppelingsgat van RX, druk hard en de koppelingsindicator moet elke 0,5 seconden snel knipperen). Press both the "+" and "-" button of transmitter TX simultaneously within 10 seconds (Druk beide "+" en "-" knoppen van de zender TX tegelijkertijd binnen 10 seconden in).
4. The kit will be paired when the RX pair indicator is solid blue and the TX pair indicator is flashing slowly (De kit is gekoppeld wanneer de RX-koppelingsindicator blauw continu brandt en de TX-koppelingsindicator langzaam knippert).
   Note:To pair the second transmitter TX, just repeat the step 3 and 4 (Om de tweede zender TX te koppelen, herhaalt u stap 3 en 4).
5. Connect the receiver RX to the mic jack of a camera, camcorder, recorder or mixer with the supplied 3.5mm TRS audio cable (Sluit de ontvanger RX aan op de microfoonaansluiting van een camera, camcorder, recorder of mixer met de meegeleverde 3,5 mm TRS-audiokabel). Or connect the RX to a smartphone or tablet with the supplied 3.5mm TRS to TRRS audio cable (Of sluit de RX aan op een smartphone of tablet met de meegeleverde 3,5 mm TRS naar TRRS-audiokabel).
6. You are ready to record (U bent klaar om op te nemen).
   Note: The output of receiver RX is line out (De uitgang van ontvanger RX is lijnuitgang). You can connect it to speaker system (U kunt deze aansluiten op een luidsprekersysteem). To avoid noise during connection, before connecting the receiver to a speaker system, please mute the speaker system and do not use the headphones (Om ruis tijdens de verbinding te voorkomen, dient u, voordat u de ontvanger op een luidsprekersysteem aansluit, het luidsprekersysteem te dempen en geen hoofdtelefoon te gebruiken).

Voor de Blink500 B3/B4/B5/B6 kit

1. Turn on the transmitter by long pressing the power key (Schakel de zender in door de aan/uit-knop lang ingedrukt te houden).
2. Plug the RXDi into an iOS device or the RXUC into an USB Type-C device (Sluit de RXDi aan op een iOS-apparaat of de RXUC op een USB Type-C-apparaat). Please make sure the antenna (yellow side) is oriented on the top of the device, when in landscape mode, to get the best signal (Zorg ervoor dat de antenne (gele kant) aan de bovenkant van het apparaat is georiënteerd, in de landschapsmodus, om het beste signaal te krijgen).
3. Insert the pairing pin into the pairing pin-hole of RXDi or RXUC, press hard and the pair indicator should be quick flashing at every 0.5s (Steek de koppelingspen in het koppelingsgat van RXDi of RXUC, druk hard en de koppelingsindicator moet elke 0,5 seconden snel knipperen). Press both the "+"and "-" button of transmitter TX simultaneously within 10 seconds (Druk beide "+" en "-" knoppen van de zender TX tegelijkertijd binnen 10 seconden in).
4. The kit will be paired when the RX pair indicator is solid blue and the TX pair indicator is flash slowly (De kit is gekoppeld wanneer de RX-koppelingsindicator blauw continu brandt en de TX-koppelingsindicator langzaam knippert).
   Note: To pair the second transmitter TX, just repeat the step 3 and 4 (Om de tweede zender TX te koppelen, herhaalt u stap 3 en 4).
5. You are ready to record (U bent klaar om op te nemen).

Specificatie

Blink500 RXUC

Blink500 RXDi

Blink500 RX

Blink500 TX

Paklijst

Blink500 RX

1× Blink500 RX-ontvanger met ingebouwde clip en cameraschoenbevestiging
1× 1' (30,5 cm) vergulde 3,5 mm TRS naar TRS-uitgangskabel voor camera's
1× 1' (30,5 cm) vergulde 3,5 mm TRS naar TRRS-uitgangskabel voor smartphones en tablets
1× 1' (30,5 cm) vergulde USB-C naar USB-A-oplaadkabels
1× Koppelingspin
1× Garantiekaart
1× Gebruikershandleiding

Blink500 TX

1× Blink500 TX-zender met ingebouwde microfoon en clip
1× SR-M1 omnidirectionele lavaliermicrofoon
1× Lavaliermicrofoonclip in krokodillenstijl
1× Schuimrubberen lavalier-windscherm
1× 1' (30,5 cm) vergulde USB-C naar USB-A-oplaadkabel
1× Koppelingspin
1× Garantiekaart
1× Gebruikershandleiding

Blink500 RXDi

1× Blink 500 RXDi-ontvanger met MFi-gecertificeerde Apple Lightning-connector
1× Koppelingspin
1× Garantiekaart
1× Gebruikershandleiding

Blink500 RXUC

1× Blink 500 RXUC-ontvanger met USB-C-connector
1× Koppelingspin
1× Garantiekaart
1× Gebruikershandleiding

Blink500 B1(TX+RX)

1× Blink500 RX-ontvanger met ingebouwde clip en cameraschoenbevestiging
1× Blink500 TX-zender met ingebouwde microfoon en clip
1× 1' (30,5 cm) vergulde 3,5 mm TRS naar TRS-uitgangskabel voor camera's
1× 1' (30,5 cm) vergulde 3,5 mm TRS naar TRRS-uitgangskabel voor smartphones en tablets
2× 1' (30,5 cm) vergulde USB-C naar USB-A-oplaadkabels
1× SR-M1 omnidirectionele lavaliermicrofoon
1× Lavaliermicrofoonclip in krokodillenstijl
1× Schuimrubberen lavalier-windscherm
1× Koppelingspin
1× Garantiekaart
1× Gebruikershandleiding

Blink500 B2(TX+TX+RX)

1× Blink500 RX-ontvanger met ingebouwde clip en cameraschoenbevestiging
2 × Blink500 TX-zenders met ingebouwde microfoon en clip
1× 1' (30,5 cm) vergulde 3,5 mm TRS naar TRS-uitgangskabel voor camera's
1× 1' (30,5 cm) vergulde 3,5 mm TRS naar TRRS-uitgangskabel voor smartphones en tablets
3× 1' (30,5 cm) vergulde USB-C naar USB-A-oplaadkabels
2× SR-M1 omnidirectionele lavaliermicrofoons
2× Lavaliermicrofoonclips in krokodillenstijl
2× Schuimrubberen lavalier-windschermen
1× Koppelingspin
1× Garantiekaart
1× Gebruikershandleiding

Blink500 B3(TX+RXDi)

1× Blink500 RXDi-ontvanger met MFi-gecertificeerde Apple Lightning-connector
1× Blink500 TX-zender met ingebouwde microfoon en clip
1× SR-M1 omnidirectionele lavaliermicrofoon
1× Lavaliermicrofoonclip in krokodillenstijl
1× Schuimrubberen lavalier-windscherm
1× 1' (30,5 cm) vergulde USB-C naar USB-A-oplaadkabel
1× Koppelingspin
1× Garantiekaart
1× Gebruikershandleiding

Blink500 B4(TX+TX+RXDi)

1× Blink500 RXDi-ontvanger met MFi-gecertificeerde Apple Lightning-connector
2× Blink500 TX-zenders met ingebouwde microfoon en clip
2× SR-M1 omnidirectionele lavaliermicrofoons
2× Lavaliermicrofoonclips in krokodillenstijl
2× Schuimrubberen lavalier-windschermen
2× 1' (30,5 cm) vergulde USB-C naar USB-A-oplaadkabels
1× Koppelingspin
1× Garantiekaart
1× Gebruikershandleiding

Blink500 B5(TX+RXUC)

1× Blink500 RXUC-ontvanger met USB-C-connector
1× Blink500 TX-zender met ingebouwde microfoon en clip
1× SR-M1 omnidirectionele lavaliermicrofoons
1× Lavaliermicrofoonclip in krokodillenstijl
1× Schuimrubberen lavalier-windscherm
1× 1' (30,5 cm) vergulde USB-C naar USB-A-oplaadkabel
1× Koppelingspin
1× Garantiekaart
1× Gebruikershandleiding

Blink500 B6(TX+TX+RXUC)

1× Blink500 RXUC-ontvanger met USB-C-connector
2× Blink500 TX-zenders met ingebouwde microfoon en clip
2× SR-M1 omnidirectionele lavaliermicrofoons
2× Lavaliermicrofoonclips in krokodillenstijl
2× Schuimrubberen lavalier-windschermen
2× 1' (30,5 cm) vergulde USB-C naar USB-A-oplaadkabels
1× Koppelingspin
1× Garantiekaart
1× Gebruikershandleiding

Probleemoplossing

Als u problemen ondervindt bij het gebruik van het Blink500-systeem, raadpleeg dan de volgende checklist voordat u contact opneemt met de technische ondersteuning. Als het probleem niet kan worden opgelost, neem dan contact op met de after-sales service afdeling van de dealer.

www.saramonic.com
Saramonic is een handelsmerk dat is geregistreerd en eigendom is van Shenzhen DSQN Investment CO., LTD.
COPYRIGHT 2011-2021 SARAMONIC INTERNATIONAL (Een merk van DSQN)
Room 2009, Shenzhou Bairuida Bldg, Banxuegang Road, Bantian Street, Longgang District, Shenzhen, China 518129
Email: info@saramonic.com
Made in China
