Saramonic UwMic9 - Handleiding UHF draadloos microfoonsysteem

Verklaring

Lees deze handleiding zorgvuldig door voor gebruik en bedien en bewaar het apparaat strikt in overeenstemming met de instructies. Bewaar deze handleiding voor toekomstig gebruik.

Als de gebruikershandleiding u niet kan helpen om bepaalde problemen op te lossen, vraag dan uw verkoper om hulp of stuur ons een e-mail: info@saramonic. com.

1. Gebruik het apparaat niet onder water en stel het niet bloot aan regen. Bewaar het op een koele, droge plaats.
2. Gebruik en bewaar het apparaat bij normale temperatuur. Verplaats het niet vaak van een oververhitte naar een supergekoelde toestand en houd het uit de buurt van warmtebronnen zoals verwarming en oven.
3. Let bij gebruik en opslag op stof en vocht.
4. Wees voorzichtig met heftige botsingen.
5. Houd de microfoon niet dicht bij de luidsprekers om akoestische terugkoppeling te voorkomen.
6. Houd uw hand niet tegen de microfoonkop voor het beste geluidsopnamepatroon.
7. Verwijder de batterijen uit het batterijvak wanneer het apparaat lange tijd niet wordt gebruikt.

Algemene introductie

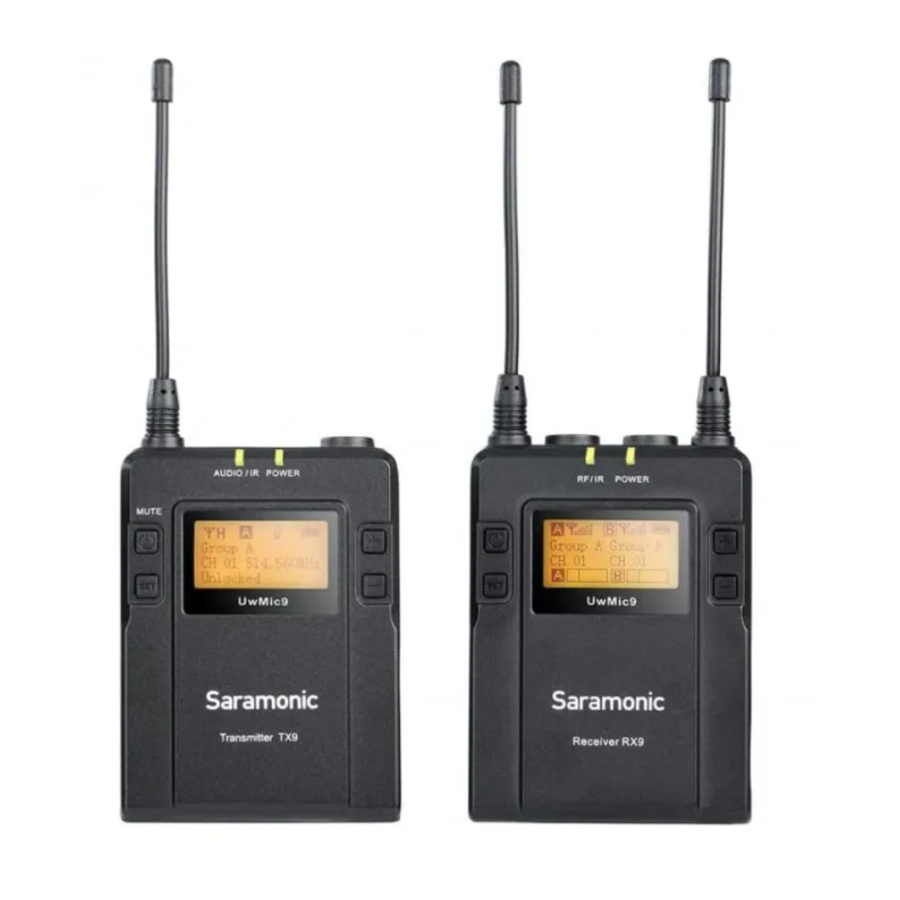

Het Saramonic UwMic9 UHF draadloze microfoonsysteem is bedoeld voor draagbaar draadloos gebruik en kan in verschillende omgevingen worden gebruikt voor toepassingen zoals DSLR-video, veldopnamen, broadcast-tv, elektronische nieuwsgaring (ENG), on-the-spot interviews en meer.

Draagbare ontvanger UwMic9-RX9

Introductie

De Saramonic UwMic9-RX9 is een op een camera te monteren geïntegreerde draadloze ontvanger. Het beschikt over een brede schakelende RF-bandbreedte, een gemakkelijk af te lezen LCD-scherm en infraroodsynchronisatie tussen zender en ontvanger.

Uitgerust met een auto-scanfunctie kan de RX9 automatisch zoeken naar een beschikbare transmissiefrequentie.

Met de selecteerbare uitvoermodus kunt u kiezen of het uitgangssignaal mono of stereo moet zijn.

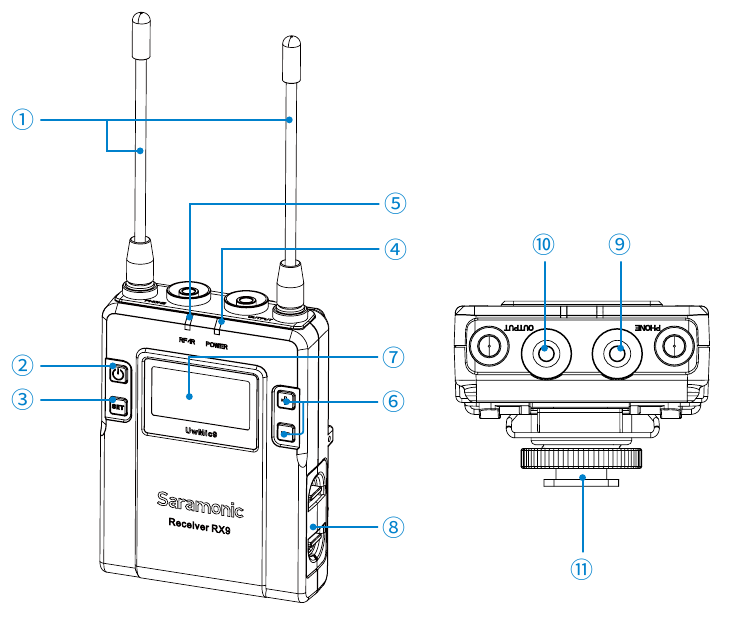

Productstructuur

1. Antennes
2. Aan/uit-knop
   Druk hierop om de RX9 aan of uit te zetten.
3. SET-knop
   Houd de SET-knop lang ingedrukt om het weergegeven menu te openen.
   Druk vervolgens kort op de SET-knop om uw optie te bevestigen of houd deze opnieuw lang ingedrukt om af te sluiten zonder op te slaan.
4. POWER indicator
   Geeft het batterijniveau als volgt aan:

• Groen licht: voldoende batterijniveau.
• Rood licht: laag batterijniveau.

5. RF-indicator en infrarood zenderpoort
   De infrarood zenderpoort stuurt de ingestelde frequentie naar een zender.
   De RF-indicator geeft het RF-ingangsniveau als volgt weer:

• Groen licht: RF-signaal is sterk.
• Rood licht: RF-signaal is zwak of verbroken.

6. + of –-knop
   Selecteert functies of waarden die op het scherm worden weergegeven.
7. LCD scherm
   Weergavemenu's, raadpleeg "Bedieningshandleiding LCD-scherm" voor meer details.
8. Batterijcompartiment
   Werkt op twee AA-batterijen (niet inbegrepen).
9. PHONE jack
   Het is een mini-hoofdtelefoonaansluiting van 3,5 mm diameter en stereo. Sluit een hoofdtelefoon aan om de audio-uitgang te controleren.
   Opmerking: Sluit geen hoofdtelefoon aan met een monaurale mini-aansluiting. Omdat dit de hoofdtelefoonaansluiting kan kortsluiten en de geluidsuitvoer kan vervormen.
10. OUTPUT jack
    Sluit de RX9 aan op een videocamera, camcorder, mixer of versterker met de meegeleverde uitgangskabel.
11. Standaard cold shoe

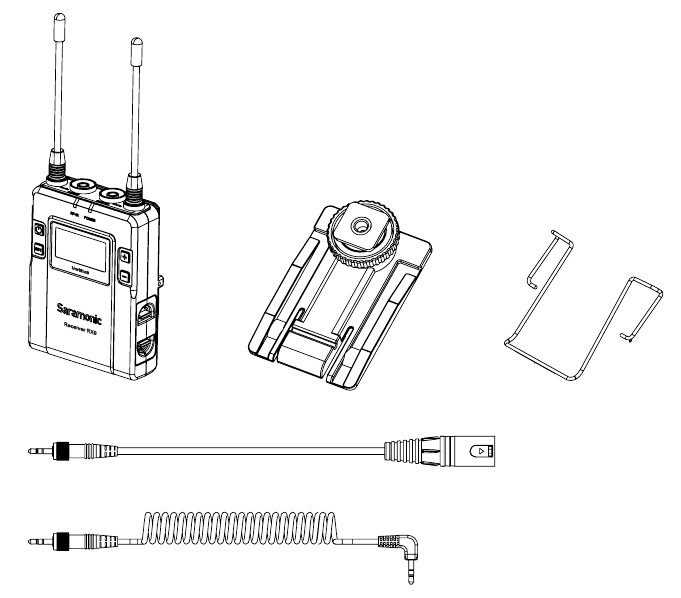

Accessoires bevestigen

1. Sluit de meegeleverde kabel aan op de uitgang.

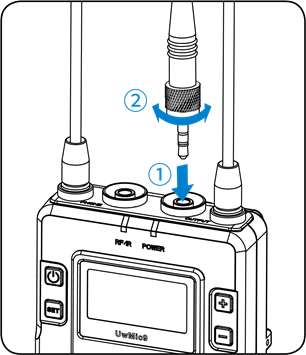

   1. Sluit de meegeleverde kabel aan op de OUTPUT-aansluiting.
   2. Draai om de connector te vergrendelen voor een veilige verbinding.
2. Bevestig een riemclip. Raadpleeg "Accessoires bevestigen".

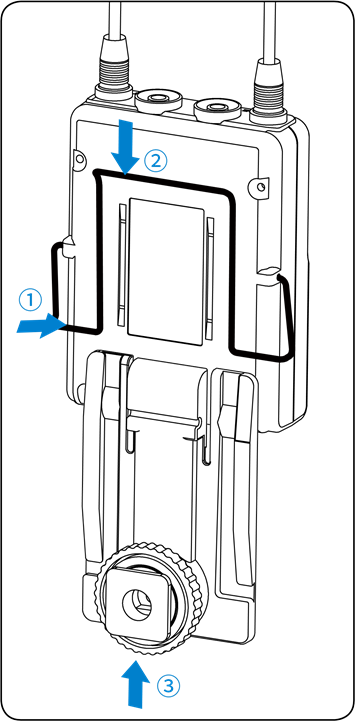

3. Bevestig de schoenmontageadapter.

   1. Bevestig de riemclip ondersteboven voordat u de schoenmontageadapter bevestigt.
   2. Duw de onderkant van de riemclip om wat ruimte te maken tussen de riemclip en de ontvanger.
   3. Lijn de riemclip uit met de twee verticale groeven op de schoenmontageadapter en steek de adapter in de richting van de pijl.
   4. Duw de schoenmontageadapter volledig naar binnen totdat de riemclip in de horizontale groef op de adapter past en op zijn plaats blijft.

Bedieningshandleiding LCD-scherm

Startscherm.
Als er 20 seconden lang geen handeling wordt uitgevoerd op de andere schermen, keert het scherm automatisch terug naar het startscherm.

1. Groepsicoon
   Geeft aan dat de stroom van groep A is uitgeschakeld.
   Geeft aan dat de stroom van groep A is ingeschakeld.
2. RF-niveau-indicator
   Geeft het huidige ontvangstniveau aan.
3. Batterijniveau-indicator
   Geeft het batterijniveau weer. Vervang beide batterijen onmiddellijk wanneer de indicator begint te knipperen.
4. Naam van de kanaalgroep
5. Huidig kanaal
   Geeft het huidige kanaalnummer weer.
6. Audio-ingangsniveaumeter
   Geeft het audio-ingangsniveau weer.

Aan/uit-knop.
Houd de SET-knop lang ingedrukt om de aan/uit-knop te ontgrendelen of te vergrendelen. Vergrendel de aan/uit-knop om te voorkomen dat de ontvanger tijdens gebruik onbedoeld wordt uitgeschakeld.

• Ontgrendeld: Houd de aan/uit-knop lang ingedrukt om de ontvanger aan of uit te zetten (standaardinstelling).
• Vergrendeld: De ontvanger wordt niet uitgeschakeld, zelfs niet nadat u op de aan/uit-knop hebt gedrukt.
  Opmerking:
  Als de batterijen worden verwijderd en opnieuw worden geplaatst terwijl de aan/uit-knop is ingesteld op Vergrendeld, wordt de vergrendelingsstatus van de aan/uit-knop niet gewijzigd. U kunt de ontvanger inschakelen door de aan/uit-knop lang ingedrukt te houden.

Uitvoermodus.
De uitvoermodus kan worden geselecteerd als mono of stereo. Wanneer de uitvoermodus mono is, wordt de audio van het linker- en rechterkanaal gemengd. Wanneer het stereo is, worden de linker- (Groep B) en rechter- (Groep A) audio-uitgangskanalen gescheiden. De standaardinstelling is mono.

Voeding van de groep.
Wanneer u slechts één groepssignaal gebruikt, schakelt u de andere groep uit om batterij te sparen. Om batterij te sparen, is de standaardinstelling van Groep B uitgeschakeld, terwijl Groep A is ingeschakeld.
Wanneer u twee zenders tegelijkertijd gebruikt, stelt u elke zender in op een andere groep om storing of ruis te voorkomen.

Kanaal selecteren.
Raadpleeg "Het kanaal van de ontvanger handmatig instellen" voor meer informatie over de bediening.

Uitgangsvolume instellen.
Stel het volume van de uitvoeraudio in binnen het bereik van 0 tot 30. De instelling blijft behouden, zelfs nadat de stroom is uitgeschakeld. De standaardwaarde is 30.

Auto-scanfunctie.
Scan automatisch een beschikbaar en duidelijk kanaal. Raadpleeg "De auto-scanfunctie gebruiken" voor meer informatie over de bediening.

Infrarood matching functie.
Stem de ontvanger en zender op elkaar af via infrarood. Raadpleeg "Het kanaal van de ontvanger en zender matchen" voor meer informatie over de bediening.

Achtergrondverlichting instellen.
Stel het LED-achtergrondlicht in op AAN of Vertraging 60/30/10 seconden of UIT. De standaardwaarde is "Vertraging 10s".

Instellingen herstellen.
Bevestig dit en de parameters van RX9 worden teruggezet naar de fabrieksinstellingen.

Versie van de UwMic-RX9.

Serienummer.

Bodypack-zender UwMic9-TX9

Introductie

Deze zender is een compacte zender die gebruikmaakt van een kristalgestuurde PLL-synthesizer. Hij is uitgerust met een muting-functie en een vergrendelbare microfooningang. Het RF-vermogen kan worden geschakeld tussen hoog, midden en laag.

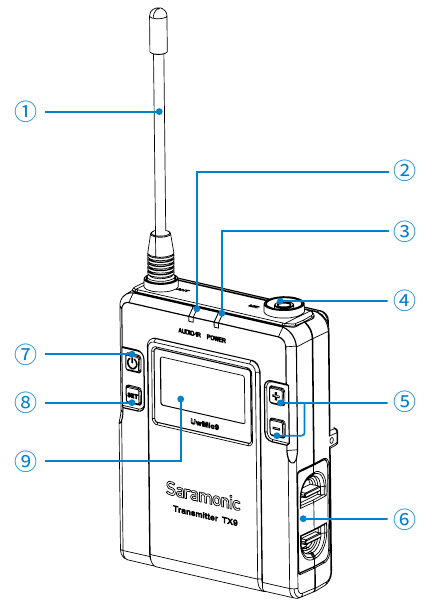

Productstructuur

1. Antenne
2. AUDIO-indicator / IR (infrarooddetector)
   AUDIO-indicator: Geeft het audio-ingangsniveau aan.
   IR (infrarooddetector): Ontvangt de frequentie van de ontvanger.
   Continu groen: Audio-ingangsniveau is geschikt.
   Knipperend rood: Audio is gedempt (d.w.z. uitgeschakeld).
   Raadpleeg "Mute-toets instellen" voor meer informatie over het instellen van de mute-functie.
3. POWER-indicator
   Geeft het batterijniveau als volgt aan:

• Continu groen: Voldoende batterijniveau.
• Continu rood: Batterij bijna leeg.

4. Audio-ingang (3,5 mm vergrendelbare stekker)
   Aansluiten op de meegeleverde dasspeldmicrofoon.
5. + of –-knop
   Selecteert functies of waarden die op het scherm worden weergegeven.
6. Batterijvak
   Geschikt voor twee AA-batterijen (alkaline, nikkel-metaalhydride of lithiumbatterijen).
7. Power / Mute (Aan/uit / Dempen)-knop

8. SET (Instellen)-knop
   Houd de SET (Instellen)-knop lang ingedrukt om het weergegeven menu te openen.
   Druk vervolgens kort op de SET (Instellen)-knop om uw optie te bevestigen of houd deze opnieuw lang ingedrukt om af te sluiten zonder op te slaan.
9. LCD-scherm
   Weergavemenu's, zie "LCD-scherm Bedieningshandleiding" voor meer informatie.

Accessoires bevestigen

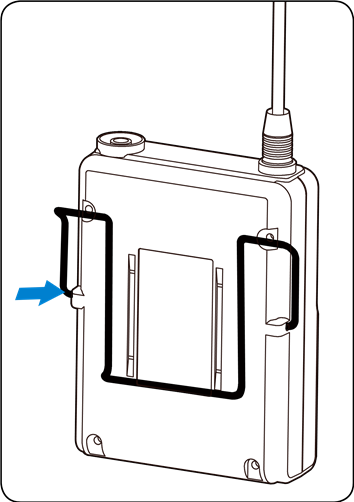

1. Bevestig een riemclip.
   Steek het ene uiteinde van de riemclip in een van de twee gaten aan weerszijden van de zender en steek vervolgens het andere uiteinde in het gat aan de andere kant.

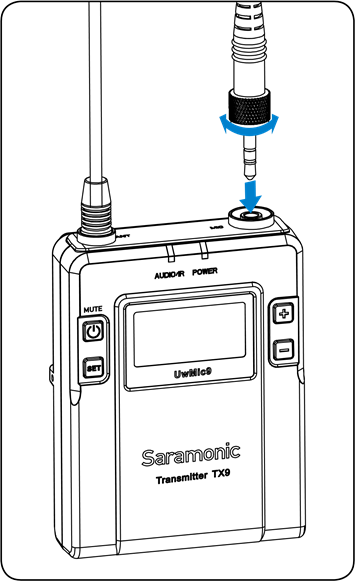

2. Sluit de microfoon aan.
   Draai om de connector te vergrendelen voor een veilige verbinding.

   Opmerking:
   Schakel de zender uit voordat u de microfoon bevestigt of verwijdert.

LCD-scherm Bedieningshandleiding

Startscherm.
Als er gedurende 20 seconden geen bewerking wordt uitgevoerd op de andere schermen, keert het scherm automatisch terug naar het startscherm.

1. RF-zendvermogenindicator
   Geeft het huidige zendvermogen aan.
   Zie "RF-vermogen selecteren" voor meer informatie over het instellen van het niveau.
2. Kanaalgroepindicator
   Geeft de kanaalgroep aan.
3. Mute-indicator
   Dempen UIT
   Dempen AAN
4. Batterijniveau-indicator
   Geeft het batterijniveau weer. Vervang beide batterijen onmiddellijk wanneer de indicator begint te knipperen.
5. Naam van de kanaalgroep
6. Kanaal en frequentie
   Geeft het huidige kanaal en de frequentie aan.
7. De status van de Power / Mute (Aan/uit / Dempen)-knop.

Power (Aan/uit)-toets instellen.
Selecteer Unlocked (Ontgrendeld) of Locked (Vergrendeld).
Stel "Locked" (Vergrendeld) in om de aan/uit-knop te vergrendelen om te voorkomen dat het apparaat onbedoeld wordt uitgeschakeld of gedempt tijdens gebruik. De standaardinstelling is "Unlocked" (Ontgrendeld).

1. Menuscherm. Geeft verschillende functies weer. Druk op de + of --knop om tussen functies te schakelen.

Kanaal selecteren.
Houd de SET (Instellen)-knop lang ingedrukt om het menu te openen. Gebruik de "+" en "-" om het gewenste kanaal te selecteren en druk kort op de SET (Instellen)-knop om te bevestigen.

Groep selecteren.
U kunt kanaalgroep "A" of "B" kiezen. Elke groep heeft 96 kanalen. De standaardinstelling is 'Group A' (Groep A).

RF-vermogen selecteren.
U kunt het uitgezonden RF-vermogen instellen op High (Hoog), Middle (Midden) of Low (Laag). De standaardinstelling is "High" (Hoog).

Mute-toets instellen.
Als u de audio wilt dempen, selecteert u eerst "Enable" (Inschakelen) en drukt u vervolgens kort op de aan/uit-knop. De standaardinstelling is "Enable" (Inschakelen).

IR Match (IR-overeenkomst).
Instellen om overeen te komen met de ontvanger. Het scherm toont "Matching" (Overeenkomen) tijdens het proces. Na een succesvolle overeenkomst geeft het "Sync finished" (Synchronisatie voltooid) aan.

Backlight (Achtergrondverlichting) instellen.
Selecteer ON (AAN), OFF (UIT) of Delay (Vertraging) 10 / 30 /60 seconden. De standaardinstelling is "Delay 10s" (Vertraging 10s).

Standaardinstelling herstellen.

Versie van de UwMic9-TX9.

Serienummer.

Handmicrofoon UwMic9-HU9

Introductie

De Saramonic HU9 is een draadloze UHF-handmicrofoonzender met een compacte metalen behuizing, een gemakkelijk af te lezen LCD-scherm, een RF-vermogensschakelaar en een PLL-synthesizer. De microfoon van uitzendkwaliteit legt een kristalhelder en rijk geluid vast. Hij heeft een ingebouwde antenne, een muting-functie en een power-lockfunctie. Het kanaal van de HU9 wordt via infrarood gesynchroniseerd met de ontvanger.

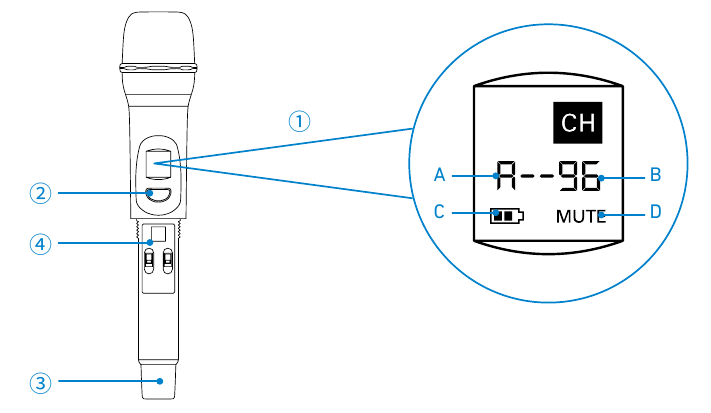

Productstructuur

1. LCD-scherm
   1. Kanaalgroepen.
      Twee kanaalgroepen: A en B.
      Elke groep heeft 96 kanalen.
   2. Kanaalnummer.
   3. Batterijniveau-indicator.
   4. MUTE (DEMPEN). Audio is gedempt.

Dit LCD-scherm geeft aan dat het werkt op kanaal 96 van groep A.

2. Power / Mute (Aan/uit / Dempen)-knop
   Power (Aan/uit): Lang indrukken om de HU9 in/uit te schakelen.
   Mute (Dempen): Druk kort op de knop tijdens het verzenden, de audio wordt gedempt. Druk er nogmaals op om de audio-uitvoer te herstellen.
   Opmerking: Bij dempen wordt het audiosignaal niet uitgevoerd, maar wordt er nog steeds een RF-signaal verzonden.
3. Antenne
4. Bedieningspaneel


   1. Infrarooddetector. Ontvangt de frequentie die op de ontvanger is ingesteld.

   2. Vergrendelingsschakelaar. Instellen op ON (AAN) vergrendelt de aan/uit-knop. Het voorkomt dat de stroom tijdens de transmissie onbedoeld wordt uitgeschakeld.
      Opmerking: De vergrendelingsschakelaar vergrendelt de mute-functie niet.

   3. RF-vermogen. Stel het zenduitgangsniveau in op HIGH (HOOG) of LOW (LAAG).

5. Batterijvak
   Werkt op twee AA-batterijen (niet meegeleverd).
   U kunt alkaline-, lithium- of nikkel-metaalhydridebatterijen gebruiken.

Installatiehandleiding batterij

1. Plaats de batterijen. Zie "UwMic9-HU9".
2. (Optioneel) Zet de vergrendelingsschakelaar op ON (AAN) of OFF (UIT).
3. (Optioneel) Stel het RF-vermogen in op HIGH (HOOG) of LOW (LAAG). Het zendvermogensniveau varieert afhankelijk van het model.
4. Druk op de aan/uit-knop om de HU9 in te schakelen.
5. Schakel de ontvanger UwMic9-RX9 in en synchroniseer met de zender HU9. Zie "Voor HU9" voor meer informatie over de bediening.
6. Wanneer de synchronisatie is gelukt, toont het scherm van de HU9 dezelfde groep en hetzelfde kanaal als de ontvanger.
7. Sluit de grip in de richting van de pijlen.

8. Nu is hij klaar voor gebruik.

Plug-on zender UwMic9-TX-XLR9

Introductie

De Saramonic TX-XLR9 is een compacte XLR plug-on type zender met een brede RF-schakelbandbreedte, een gemakkelijk af te lezen LCD-scherm, +48V fantoomvoeding en mute-functie. Hij is geschikt voor draagbaar draadloos gebruik en kan worden gebruikt in een breed scala aan toepassingen, zoals DSLR-video, broadcast-tv, ENG en meer.

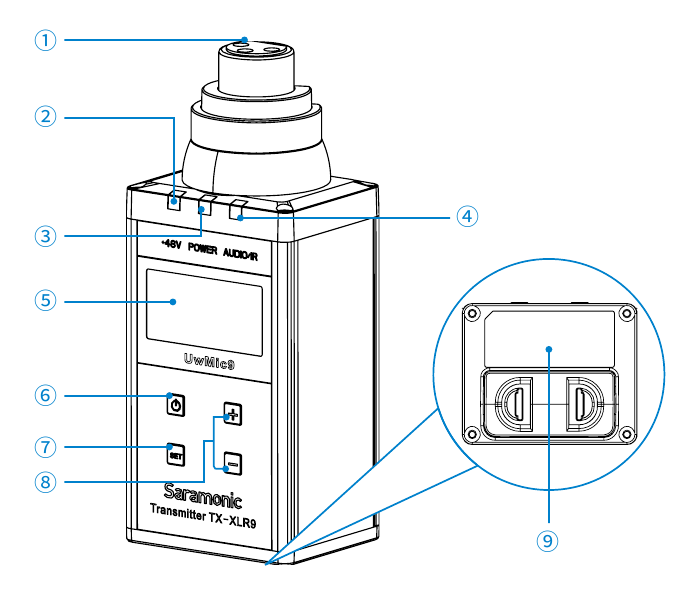

Productstructuur

1. XLR-audio-ingang
   Sluit aan op een XLR-microfoon of audioapparaten met lijnuitgang.
2. +48V-voedingsindicator
   Licht op wanneer de +48V fantoomvoeding is ingeschakeld.
3. POWER-indicator
   Geeft het batterijniveau als volgt aan:

• Continu groen: voldoende batterijniveau.
• Continu rood: batterij bijna leeg.

4. AUDIO-indicator / IR (infrarooddetector)
   AUDIO-indicator: geeft het audio-ingangsniveau aan.
   IR (infrarooddetector): ontvangt de frequentie van de ontvanger.
   Continu groen: audio-ingangsniveau is geschikt.
   Knipperend rood: audio is gedempt (d.w.z. uitgeschakeld). Raadpleeg "Mute-toets instellen" voor meer informatie over het instellen van de mute-functie.
5. LCD scherm
   Geeft menu's weer, raadpleeg "LCD-schermbedieningshandleiding" voor meer informatie.
6. Aan/uit-knop / Mute-knop
   Zet de aan/uit- of mute-functie aan of uit.

7. SET-knop
   Houd de SET-knop lang ingedrukt om het weergegeven menu te openen.
   Druk vervolgens kort op de SET-knop om uw optie te bevestigen of houd deze opnieuw lang ingedrukt om af te sluiten zonder op te slaan.
8. + of –-knop
   Selecteert functies of waarden die op het display worden weergegeven.
9. Batterijvak
   Werkt op twee AA-batterijen (alkaline-, nikkelmetaalhydride- of lithiumbatterijen). Raadpleeg "De batterijen plaatsen" voor meer informatie over het plaatsen van batterijen.

Accessoires bevestigen

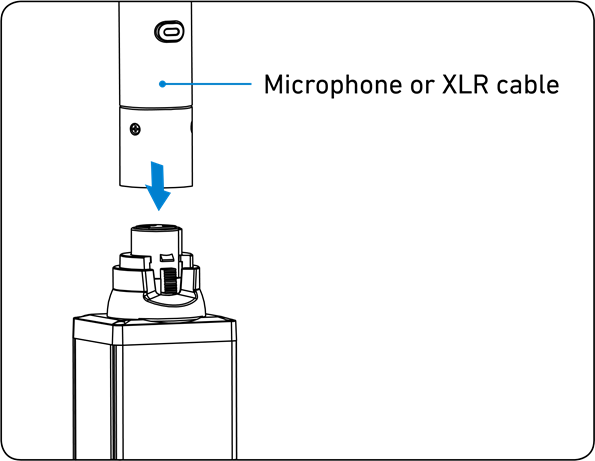

1. Bevestig een microfoon of XLR-kabel.
   Duw de microfoon- of kabelconnector in de XLR-audio-ingang van de TX-XLR9 totdat deze vastklikt.

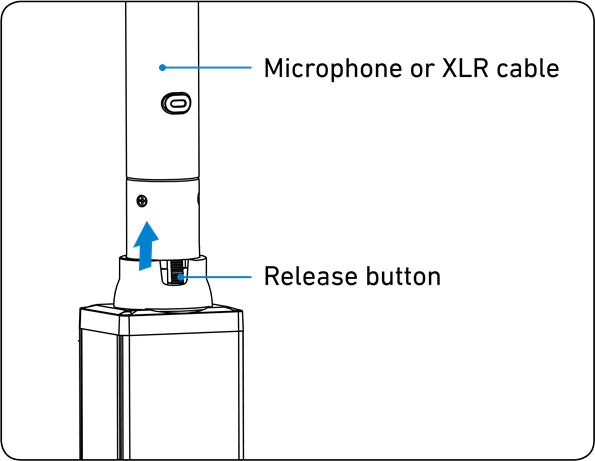

2. Koppel een microfoon of XLR-kabel los.
   Druk op de ontgrendelingsknop en trek de microfoon of XLR-kabel voorzichtig in de richting van de pijl eruit

   Opmerking:
   Schakel de zender uit voordat u de microfoon bevestigt of verwijdert.

LCD-schermbedieningshandleiding

Startscherm.
Als er 20 seconden lang geen bewerking wordt uitgevoerd op de andere schermen, keert het display automatisch terug naar het startscherm.

1. RF-zendvermogenindicator
   Geeft het huidige zendvermogensniveau aan.
   Raadpleeg "RF-vermogensniveau selecteren" voor meer informatie over het instellen van het niveau.
2. Kanaalgroepindicator
   Geeft de kanaalgroep aan.
3. Mute-indicator
   Mute uit
   Mute aan
4. Batterijniveau-indicator
   Geeft het batterijniveau weer. Vervang beide batterijen onmiddellijk wanneer de indicator begint te knipperen.
5. Naam van de kanaalgroep
6. Kanaal en frequentie
   Geeft het huidige kanaal en de frequentie aan.
7. De status van de aan/uit-knop / mute-knop.

Aan/uit-toets instellen.
Selecteer ontgrendeld of vergrendeld (Unlocked of Locked).
Stel "Locked" (vergrendeld) in om de aan/uit-knop te vergrendelen en te voorkomen dat het apparaat tijdens gebruik onbedoeld wordt uitgeschakeld of gedempt. De standaardinstelling is "Unlocked" (ontgrendeld).

1. Menuweergavesectie. Geeft verschillende functies weer. Druk op de + of --knop om tussen functies te schakelen.

Kanaal selecteren.
Houd de SET-knop lang ingedrukt om het menu te openen. Gebruik de "+" en "-" om het gewenste kanaal te selecteren en druk kort op de SET-knop om te bevestigen.

Groep selecteren.
U kunt kanaalgroep "A" of "B" kiezen. Elke groep heeft 96 kanalen. De standaardinstelling is "Group A" (groep A).

De microfoonaandrijfvoeding (+48V) instellen.
Wanneer ingesteld op ON, wordt 48V fantoomvoeding geleverd aan de aangesloten microfoon en licht de "+48V"-indicator op. De standaardinstelling is "+48V OFF".

Opmerking
Schakel de fantoomvoeding NIET in bij gebruik met microfoons die niet op fantoomvoeding werken, mengpanelen of andere ongebalanceerde apparaten, omdat dit schade kan veroorzaken aan zowel de zender als het audioapparaat.

RF-vermogensniveau selecteren.
U kunt het verzonden RF-vermogen instellen op hoog, midden of laag (High, Middle of Low). De standaardinstelling is "High" (hoog).

Mute-toets instellen.
Als u het geluid wilt dempen, selecteert u eerst "Enable" (inschakelen) en drukt u vervolgens kort op de aan/uit-knop. De standaardinstelling is "Enable" (inschakelen).

IR-match.
Instellen om af te stemmen op de ontvanger. Het scherm toont "Matching" (afstemmen) tijdens het proces. Na succesvolle afstemming wordt "Sync finished" (synchronisatie voltooid) weergegeven.

Achtergrondverlichting instellen.
Selecteer Aan, Uit of Vertraging 10 / 30 /60 seconden (ON, OFF or Delay 10 / 30 /60 seconds). De standaardinstelling is "Delay 10s" (Vertraging 10s).

Standaardinstelling herstellen.

Versie van de UwMic9-TX-XLR9.

Serienummer.

Bedieningshandleiding

1. Installeer de batterijen.
   1. UwMic9-RX9 en UwMic9-TX9.
      Batterijen kunnen op dezelfde manier in de plug-on zender UwMic9-TX-XLR9 worden geplaatst.


• Houd de aan/uit-knop lang ingedrukt om het apparaat uit te schakelen.
• Schuif de twee vergrendelingen naar binnen en trek het batterijcompartiment eruit.
• Plaats twee AA-batterijen volgens de polariteitsindicatoren en sluit het compartiment. Zorg ervoor dat het batterijcompartiment goed is vergrendeld.

2. UwMic9-HU9


• Houd de aan/uit-knop lang ingedrukt om de stroom uit te schakelen.

• Draai de greep in de richting van de pijl en trek de greep naar beneden totdat het batterijcompartiment zichtbaar is.
• Plaats twee nieuwe AA-batterijen in het batterijcompartiment met en polariteiten in de juiste richting.
  Opmerking:
• Verwijder de batterijen uit het batterijcompartiment wanneer het apparaat lange tijd niet wordt gebruikt.
• Gebruik altijd sets van hetzelfde type batterij.
• Het vervangen van de batterijen tijdens het gebruik kan ruis veroorzaken. Zorg ervoor dat het apparaat is uitgeschakeld voordat u de batterijen vervangt.

2. Sluit de ontvanger met de meegeleverde kabel aan op de microfoonaansluiting van een camera, camcorder of mixer.
3. Schakel de ontvanger in door de aan/uit-knop lang ingedrukt te houden.
4. Stel het kanaal van de ontvanger op twee manieren in:
   1. De functie voor automatisch scannen gebruiken

• Gebruik de + of –-knop om het scherm voor automatisch scannen op de ontvanger weer te geven.

• Houd de SET (INSTELLEN)-knop lang ingedrukt om "Auto scan?" (Automatisch scannen?) te selecteren

• Druk op de SET (INSTELLEN)-knop om te bevestigen.

• Het kanaal met de minste ruis en storing wordt weergegeven.

  A. Geeft aan dat het huidige kanaal met de minste ruis CH 03 is en vraagt of u dit wilt gebruiken. U kunt kort op de SET (INSTELLEN)-knop drukken om het kanaal binnen 20 seconden te bevestigen of de SET (INSTELLEN)-knop lang ingedrukt houden om het weergegeven menu te verlaten zonder op te slaan.
  B.Aftellen van 20 seconden
  Opmerking:
  • Na 20 seconden keert het display terug naar het startscherm zonder op te slaan.
  • Er kan wat ruis optreden wanneer de stroom wordt ingeschakeld, u kunt het audio-ingangsniveau van apparaten die op de ontvanger zijn aangesloten, dienovereenkomstig verlagen.

2. Het ontvangerkanaal handmatig instellen.

• Gebruik de + of –-knop om het kanaalmenu op de ontvanger weer te geven.

• Houd de SET (INSTELLEN)-knop lang ingedrukt om het menu te selecteren.

• Gebruik de + of –-knop om het gewenste kanaal te selecteren en bevestig dit door kort op de SET (INSTELLEN)-knop te drukken.

5. Stem het kanaal van de ontvanger en de zender op elkaar af.
   1. Infraroodtransmissie gebruiken om de frequentie die op de ontvanger is ingesteld, over te brengen naar een zender.
      Voor de TX9 en TX-XLR9

• Schakel de zender in door de aan/uit-knop lang ingedrukt te houden.
• Gebruik de + of –-knop om het menu "Match with TX" (Afstemmen met TX) op de ontvanger weer te geven.

• Gebruik de + of –-knop om het menu "Match with RX" (Afstemmen met RX) op de zender weer te geven.

• Houd beide de SET (INSTELLEN)-knop lang ingedrukt om het menu te selecteren en druk er kort op om te bevestigen.
• Plaats de poort van de infraroodzender op de ontvanger in de buurt van de infrarooddetector op de zender.
• Als "Sync finished!" (Synchronisatie voltooid!) op het LCD-scherm wordt weergegeven, is de frequentie voor gebruik op de zender ingesteld.
• Nadat u de frequentie succesvol hebt afgestemd, drukt u op de SET (INSTELLEN)-knop van de ontvanger om terug te keren naar het vorige menu.

Voor HU9

• Schakel de zender in.
• Gebruik de + of –-knop om het menu "Match with TX" (Afstemmen met TX) op de ontvanger weer te geven.

• Plaats de poort van de infraroodzender op de ontvanger in de buurt van de infrarooddetector op de zender.
• Als de synchronisatie succesvol is, zijn de groep en het kanaal van HU9 hetzelfde als die van de ontvanger.
• Nadat u de frequentie succesvol hebt afgestemd, drukt u op de SET (INSTELLEN)-knop van de ontvanger om terug te keren naar het vorige menu.
  Opmerking:
  Wanneer u de infraroodverbinding gebruikt, plaatst u de ontvanger en de zender binnen ongeveer 20 cm van elkaar binnen 20 seconden. Na 20 seconden is de infraroodtransmissie voltooid en keert het display terug naar het vorige menu.

2. Het zenderkanaal handmatig instellen (alleen beschikbaar op de UwMic9-TX9 en de UwMic9-TX-XLR9).

• Schakel de zender in door de aan/uit-knop lang ingedrukt te houden.
• Gebruik de + of –-knop om het menu voor kanaalinstelling op de zender weer te geven.

• Houd de SET (INSTELLEN)-knop lang ingedrukt om het menu te selecteren.
• Gebruik de + of –-knop om hetzelfde kanaal als de ontvanger te selecteren en bevestig dit door kort op de SET (INSTELLEN)-knop te drukken.

6. Bevestig de accessoires die u nodig hebt voor de ontvanger en de zender. Raadpleeg "Accessoires bevestigen".
7. U bent klaar om op te nemen.

Specificatie

Ontvanger RX9

Zender TX9, HU9 en TX-XLR9

Paklijst

• TX9
  • Bodypack-zender: TX9
  • Omnidirectionele lavaliermicrofoon
  • Microfoonhouderclip
  • Windscherm
  • Riemclip


• TX-XLR9
  • Plug-on zender: TX-XLR9


• RX9

• Draagbare ontvanger: RX9
• Schoenmontageadapter
• Riemclip
• XLR naar 3,5 mm vergrendelbare plug audio-uitgangskabel
• 3,5 mm vergrendelbare plug audiokabel


• HU9
  • Handmicrofoon: HU9


• Garantiekaart
• Gebruikershandleiding

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Saramonic UwMic9 - Handleiding UHF draadloos microfoonsysteem

Beschikbare talen
