Saramonic Blink500B2+ handleiding

Algemene inleiding

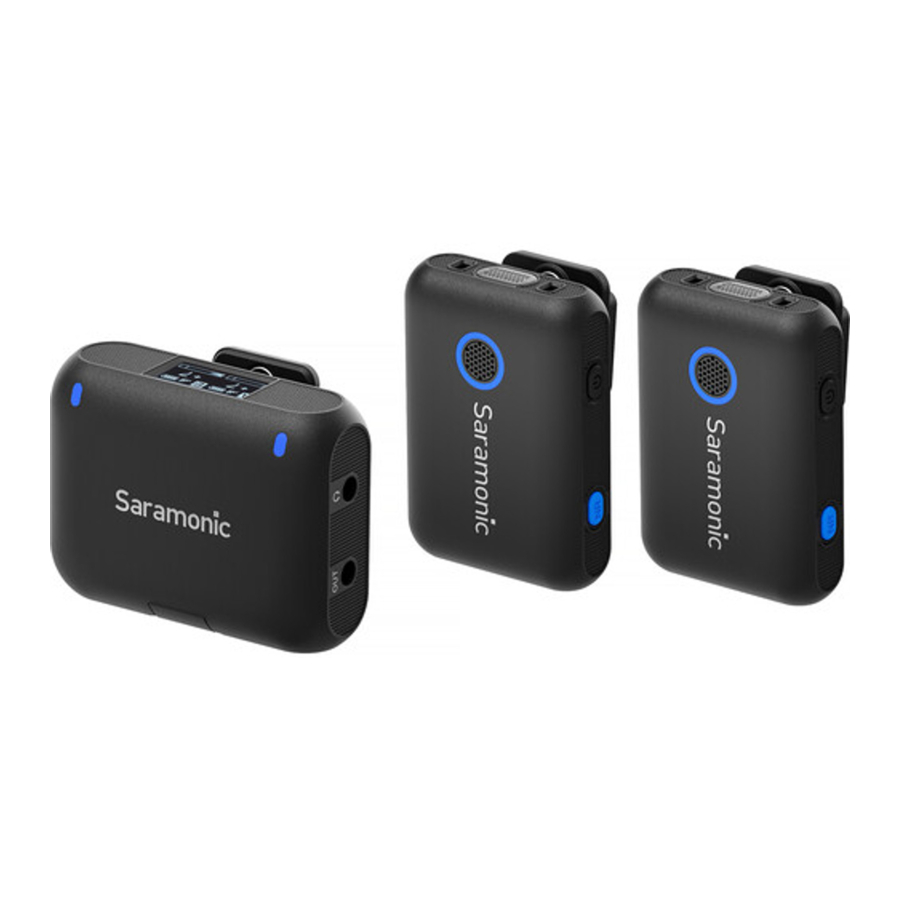

De Blink500B2+ is een draagbaar 2,4 GHz draadloos microfoonsysteem. Het beschikt over hoogwaardige ruisonderdrukking, die beschikbaar is voor het verbeteren van het opname-effect in een lawaaierige omgeving. De Blink500B2+ is perfect voor live streaming, vloggen, mobiele journalistiek en meer. Bovendien kan de draadloze microfoon, uitgerust met een low-cut filter, ongewenste laagfrequente ruis (75 Hz/150 Hz of lager) in uw opname elimineren.
Ingebouwde omnidirectionele microfoon, de kleine en lichte zender beschikt over een 360 graden geluidsopname. Met een 3,5 mm TRS-uitgang, USB-C en iOS Lightning-adapters kan de ontvanger verbinding maken met camera's, mixers, smartphones, tablets, laptops en meer. De ontvanger heeft een USB-C-oplaadpoort die het opladen en voeden van het apparaat ondersteunt terwijl u het met de adapters gebruikt.

Kenmerken

• Tot 150 meter draadloze overdracht
• Afzonderlijke ruisonderdrukkingsregeling - 48 kHz HD-audioformaat behouden
• Breedbandige frequentierespons van 20-20.000 Hz - levert uitzonderlijk geluid van hoge kwaliteit
• Low-cut filter (75 Hz/150 Hz) - schakel laagfrequent geruis uit
• Tot 20 uur werktijd voor een zender en 16 uur voor een ontvanger
• Wordt geleverd met een winddichte capsule - minimaliseert ongewenst windgeruis
• Bevestig de zender met de meegeleverde magneet aan uw kleding
• 3,5 mm hoofdtelefoonuitgang van de ontvanger - bewaak uw audio in realtime
• OLED-scherm met hoge resolutie - bekijk essentiële informatie in één oogopslag
• Mono/Stereo/Safety Track-uitgangsinstelling
• 3,5 mm TRS analoge uitgang, USB-C en iOS Lightning digitale uitgang - universele compatibiliteit met camera's, smartphones en computers
• Inclusief oplaadcase - maakt de kit gemakkelijk mee te nemen

Productstructuur

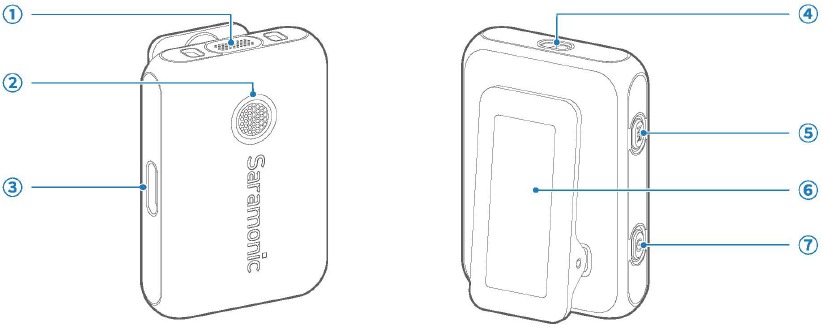

Zender

1. Ingebouwde microfooncapsule
   De capsule is vervaardigd met een winddicht membraan, dat ongewenst windgeruis en hanteergeluid, enz. kan minimaliseren.
2. Statusindicator

   Status	Indicator
   Niet gekoppeld	Langzaam blauw knipperend
   Koppelen	Snel blauw knipperend
   Succesvol gekoppeld	Statisch blauw
   Microfoon gedempt	Langzaam rood knipperend
   Ruisonderdrukking ingeschakeld	Statisch groen
   Batterij bijna leeg	Snel rood knipperend
   Opladen	Statisch rood
   Volledig opgeladen	Rood licht uit (huidige statusindicator)

   LET OP: Laad de zender op wanneer TX de status 'batterij bijna leeg' aangeeft, anders wordt deze binnen 10 minuten automatisch uitgeschakeld.

3. USB-C-oplaadpoort
4. Oplaadcontacten
5. Ruisonderdrukkingsknop
   Druk hierop om de ruisonderdrukking in of uit te schakelen.
6. Riemclip
7. Aan/uit-knop
   • Houd 2 seconden ingedrukt om in of uit te schakelen.
   • Druk om de microfoon te dempen of het dempen op te heffen.
   • Houd 5 seconden ingedrukt om de koppelingsstatus in de afsluitmodus te openen.

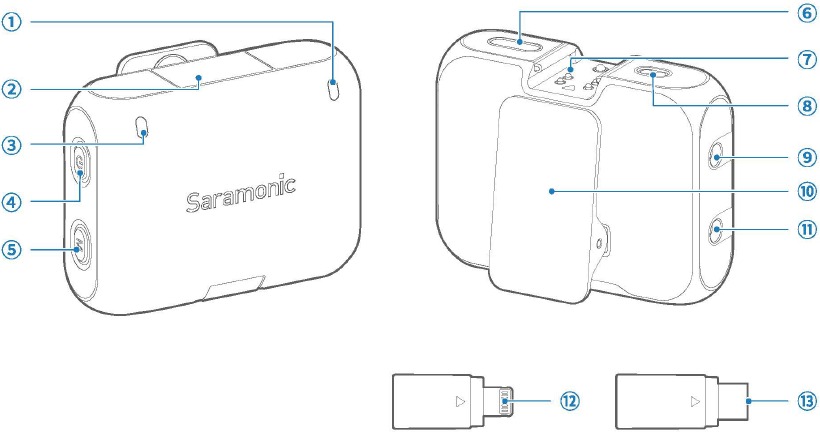

Ontvanger

1. Statusindicator voor kanaal A

   Status	Indicator
   Niet gekoppeld	Blauw knipperend
   Koppelen
   Succesvol gekoppeld	Statisch blauw

2. OLED-scherm
3. Statusindicator voor kanaal B

   Status	Indicator
   Niet gekoppeld	Blauw knipperend
   Koppelen
   Succesvol gekoppeld	Statisch blauw

4. Aan/uit-knop
   • Houd 2 seconden ingedrukt om in of uit te schakelen.
   • Druk om toegang te krijgen tot de opties van de versterking. Raadpleeg "Schermbewerkingen van de ontvanger" voor meer informatie.
5. M-knop
   Voor het instellen van waarden of functies in het menu van de ontvanger. Raadpleeg "Schermbewerkingen van de ontvanger" voor meer informatie.
6. USB-C-oplaadpoort
   Voor het opladen van de ontvanger. Een extern apparaat kan worden gevoed en opgeladen via deze poort, terwijl de ontvanger met een USB-C- of iOS Lightning-adapter erop is aangesloten.
7. Verbindingscontacten
8. Oplaadcontacten
9. 3,5 mm TRS-uitgang
   Voor analoge audio-uitvoer naar een camera, mixer of recorder, enz.
10. Riemclip
11. 3,5 mm TRS-hoofdtelefoonpoort
    Sluit uw hoofdtelefoon aan om de audio-uitvoer in realtime van de audio te volgen.
12. MFi-gecertificeerde Lightning-adapter
    Het kan worden aangesloten op een iOS Lightning-apparaat.
13. USB-C-adapter
    Het kan worden aangesloten op Android-smartphones, -tablets, -computers en andere USB-C-apparaten.

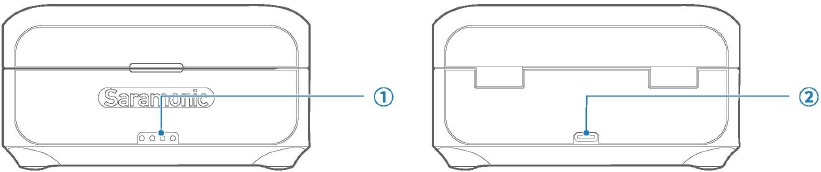

Oplaadcase

1. Oplaadindicator

   Status	Batterijniveau	Indicator
   Batterij bijna leeg	<10%
   Opladen	<25%
   	25%~50%
   	50%~75%
   	75%~100%
   Volledig opgeladen	100%

2. USB-C-oplaadpoort

Schermbediening ontvanger

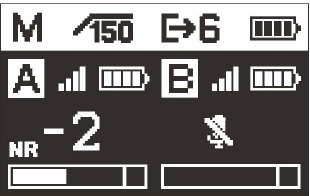

Overzicht beginscherm

Druk in het beginscherm op de aan/uit-knop om de opties voor de A-, B-kanaalversterking of het uitgangsvolume te openen > druk op de M-knop om de waarde aan te passen > druk nogmaals op de aan/uit-knop om de instelling op te slaan.

	Geeft aan dat de ontvanger in de Mono-, Stereo- of Safety Track-uitgangsmodus staat.
	Geluiden van 75 Hz (150 Hz) of lager worden gefilterd.
	Geeft het uitgangsvolume van de ontvanger aan van 0 tot 6. Standaard 5.
	Geeft aan dat kanaal A/B is verbonden.
	Geeft de draadloze signaalsterkte aan tussen zender en ontvanger.
	Geeft aan dat het huidige kanaal niet is verbonden.
	Microfoon is gedempt.
	Geeft aan dat de ruisonderdrukking van de zender is ingeschakeld en dat het effect van de functie sterk of zwak is.
	Geeft de microfoonversterking van de bijbehorende zender aan van -6 tot +9. Standaard +7.
	Geeft het huidige audio-ingangsniveau aan.
	Rechterbovenhoek: Geeft het batterijniveau van de ontvanger aan.
	Beide zijden: Geeft het batterijniveau van de bijbehorende zender aan.

Menu-introductie

• Om de menupagina te openen, drukt u op de M-knop. Blijf op de M-knop drukken om de pagina om te slaan en druk twee keer op de aan/uit-knop om terug te keren naar het beginscherm.
• Druk op de menupagina lang op de M-knop om opties te openen > druk op de M- of aan/uit-knop om waarden of functies in te stellen. > Houd de M-knop ingedrukt om een nieuwe instelling op te slaan. Of druk twee keer op de aan/uit-knop om de instelling te verlaten en de optie ongewijzigd te laten.
• Als er binnen 20 seconden geen handeling wordt uitgevoerd op de menupagina, keert het display automatisch terug naar het beginscherm.

Hoofdmenu	Submenu	Indicator
Luidspreker	Inschakelen	Zodra de luidspreker van uw telefoon is ingeschakeld, kan er rechtstreeks geluid worden afgespeeld zonder dat u de in een adapter geplaatste ontvanger hoeft los te koppelen. De luidspreker van de telefoon is standaard uitgeschakeld.
	Uitschakelen
Uitgangsvolume	0~6	Het uitgangsversterkingsniveau van de ontvanger kan worden verlaagd als het geluid vervormd is. De instelling blijft behouden, zelfs nadat de stroom is uitgeschakeld. (Standaard 5)
Ruisreductie	Zwak	Standaard ingesteld op een zwak effect voor ruisonderdrukking.
	Sterk
TX Mute-toets	Inschakelen	De mute-bediening van de aan/uit-knop van de zenders is geactiveerd.
	Uitschakelen	De mute-bediening van de aan/uit-knop van de zenders is gedeactiveerd om onbedoelde bediening te voorkomen.
Laag afsnijden	75Hz	Geluiden van 75 Hz of lager worden gefilterd.
	150Hz	Geluiden van 150 Hz of lager worden gefilterd.
	Uit	Het laag-afsnijdfilter is standaard uitgeschakeld.
Uitgangsmodus	Mono	Het signaal van de zender of beide zenders kan worden gemengd en identiek worden opgenomen op het linker- en rechterspoor.
	Stereo	Signalen van elke zender kunnen op een apart spoor worden opgenomen.
	Safety Track	Vergelijkbaar met de Mono-modus, wordt de audio van het rechterspoor opgenomen in -6dB in geval van vervorming in uw opnames.
	Aan	De achtergrondverlichting blijft altijd aan. (Standaardinstelling)
	10s	De achtergrondverlichting wordt uitgeschakeld als er 10 seconden geen handeling plaatsvindt.
Achtergrondverlichting	30s	De achtergrondverlichting wordt uitgeschakeld als er 30 seconden geen handeling plaatsvindt.
	60s	De achtergrondverlichting wordt uitgeschakeld als er 60 seconden geen handeling plaatsvindt.
Taal		Standaard Engels.
	English
Standaardinstelling herstellen	Ja?	Na het selecteren van Ja worden de relevante parameters van de ontvanger hersteld naar de standaard fabriekswaarden. (Gebruik dit met voorzichtigheid.)
	Nee?
Koppelen	Ja?	Na het selecteren van Ja gaat de ontvanger naar de koppelingsstatus.
	Nee?
Versie	Geeft de softwareversie van de ontvanger aan.

Hoe te gebruiken

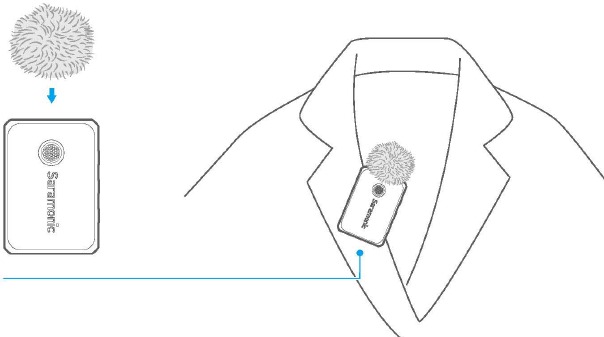

1. De zender wordt geleverd met een winddichte capsule. Er past een extra windscherm van bont op wanneer u de windbescherming buitenshuis of in een winderige omgeving moet verbeteren.

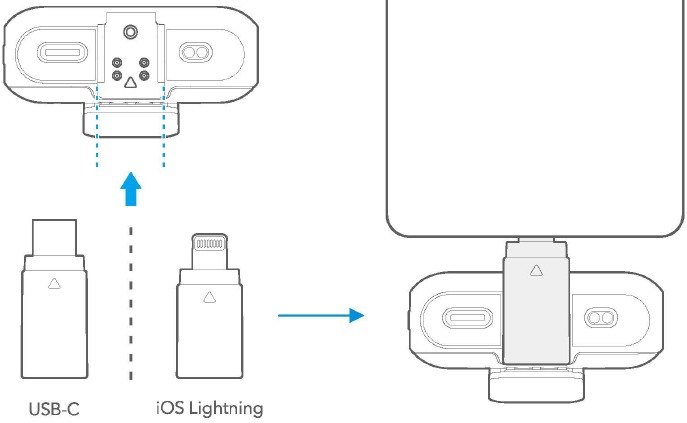

   2. Duw de geselecteerde adapter in de ontvanger en sluit de ontvanger vervolgens aan op uw smartphone, tablet, computer of andere mobiele apparaten. Of sluit een camera of een mixer aan op de 3,5 mm TRS-audio-uitgang van de ontvanger met een adapterkabel.

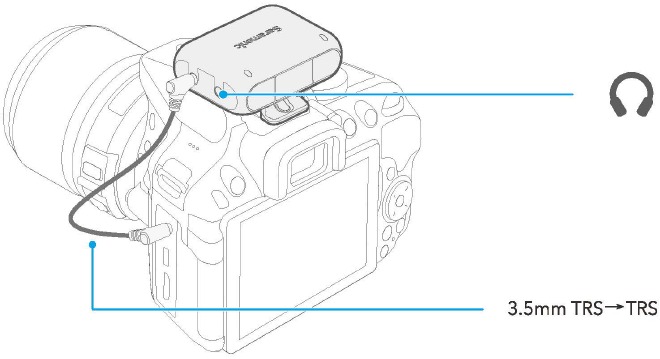

   3. Houd de aan/uit-knoppen 2 seconden ingedrukt om de zender(s) en de ontvanger in te schakelen.
   4. Koppelen
      De zender(s) en de ontvanger zijn standaard gekoppeld. Als ze zijn losgekoppeld, volgt u de onderstaande stappen:
      1. Druk op de M-knop van de ontvanger totdat u naar de menupagina "Pair" (Koppelen) gaat.
      2. Houd de M-knop ingedrukt om de opties te openen > druk om "Yes?" (Ja?) te selecteren > houd nogmaals ingedrukt om de instellingen op te slaan.

      3. Om de zender(s) in de koppelingsstatus te brengen, houdt u de aan/uit-knop 5 seconden ingedrukt in de uitschakelmodus totdat de statusindicator snel blauw knippert.
      4. Zender(s) en ontvanger zijn binnen 10 seconden succesvol gekoppeld. De informatie en status van de zender worden weergegeven op het scherm van de ontvanger.
   5. Sluit uw hoofdtelefoon aan op de 3,5 mm hoofdtelefoonaansluiting van de ontvanger voor audiobewaking als u dat nodig heeft.
   6. Stel de Mono-, Stereo- of Safety Track-modus in het menu van de ontvanger in zoals u dat nodig heeft.
   7. Het wordt aanbevolen om een voorbeeld op te nemen en af te spelen om te controleren of het audioniveau acceptabel is voordat u gaat opnemen.
   8. Om het opname-effect in een lawaaierige omgeving te verbeteren, wordt aanbevolen om op de knop op de zender(s) te drukken om ruisonderdrukking in te schakelen.

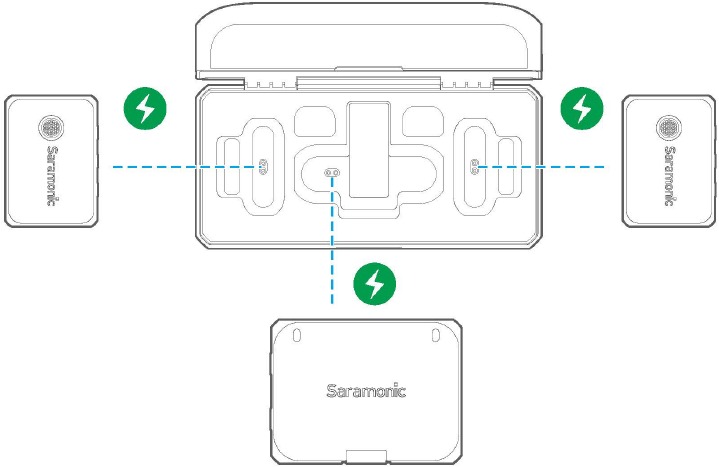

   9. Plaats na de opname de zender(s) en de ontvanger terug in de behuizing om op te laden.


OPMERKING:

1. Als een bepaalde zender van Blink500B2+ niet kan worden gekoppeld, schakelt u de gekoppelde zender uit en sluit u vervolgens de niet-gekoppelde zender en ontvanger opnieuw aan.
2. Omdat de draadloze 2,4 GHz-frequentie veel wordt gebruikt, kan het signaal gemakkelijk worden verzwakt of gestoord. Probeer obstakels tijdens het gebruik te vermijden, zoals muren en gebouwen. En blijf uit de buurt van apparaten met een frequentie van 2,4 GHz, zoals krachtige wifi-antennes, radio's, enz.

Probleemoplossing

Als u problemen ondervindt bij het gebruik van het apparaat, raadpleegt u de volgende checklist voordat u contact opneemt met de technische ondersteuning. Als het probleem niet kan worden opgelost, neemt u contact op met de after-sales serviceafdeling van de dealer.

• Als er geen geluid uit het apparaat komt of geen geluid wanneer het is aangesloten op een extern apparaat
  1. Zorg ervoor dat de ontvanger of de adapter op de ontvanger goed is aangesloten op uw apparaat. Of verwijder de adapter en veeg de oplaadcontacten schoon met een schone doek.
  2. Zorg ervoor dat de microfoonversterking of het uitgangsvolume niet tot het minimum is verlaagd.
  3. Zorg ervoor dat de zender niet is gedempt.
• Als het geluid van het apparaat te zacht of te luid is of zelfs vervormd
  1. Pas de microfoonversterking en het uitgangsvolume aan op het juiste niveau voor opname in de huidige omgeving om het opname-effect te verbeteren.
  2. Als u opneemt in een lawaaierige omgeving, wordt aanbevolen om ruisonderdrukking in te schakelen om het opname-effect te verbeteren.
• Er verschijnt ruis of andere abnormale ruis tijdens de bewaking
  Zorg ervoor dat er geen interferentie in de buurt van het apparaat is. Als de ruis nog steeds bestaat na het wijzigen van de positie van het apparaat, neemt u contact op met onze klantenservice.
• Er treedt een huilend geluid op bij het gebruik van de ontvanger met een adapter
  Zorg ervoor dat de luidspreker van uw telefoon is uitgeschakeld in het menu van de ontvanger.
• Het bereik van het apparaat is beperkt en het geluid is vaak met tussenpozen
  Zorg ervoor dat er geen interferentie is tussen de zender(s) en de ontvanger. Als het onderbroken geluid nog steeds vaak voorkomt, neemt u contact op met onze klant
• Het opladen van de zender(s) of de ontvanger via de oplaadcassette is mislukt
  1. Zorg ervoor dat de oplaadcontacten van beide volledig contact maken. Veeg de oplaadcontacten schoon met een schone doek en probeer het opnieuw.
  2. Als u wilt controleren of de magnetische kracht veroudert of dat de oplaadcontacten van de twee onvoldoende contact maken, drukt u op de zender(s)/ontvanger die in de oplaadcassette is geplaatst om te controleren of deze zich in een oplaadstatus bevindt. Als de zender(s) of de ontvanger nog steeds niet kunnen worden opgeladen, neemt u contact op met onze klantenservice.

Specificaties

Zender

Ontvanger

Oplaadcase

In de doos

Zender x2
Ontvanger x1
Oplaadcase x1
USB-C Adapter x1
MFi-gecertificeerde Lightning-adapter x1
USB-A naar USB-C-kabel x1
3,5mm TRS naar 3,5mm TRS audiokabel x1
3,5mm TRS naar 3,5mm TRRS audiokabel x1
Pluizige windscherm x2
Magneet x2
Draagtas x1

1. Verwijder de behuizing NIET zelf.
2. Houd het uit de buurt van warmtebronnen zoals radiatoren of spots.
3. Verwijder de batterij niet zonder de hulp van professionals.
4. Reinig het apparaat alleen met een zachte, droge doek.
5. Houd bij gebruik en opslag uit de buurt van stoffige en vochtige plaatsen.
6. Voor het beste opnamepatroon, houd uw hand niet tegen de afdekking van de microfooncapsule.

Als u meer hulp nodig heeft dan de gebruikershandleiding, raadpleeg dan uw winkelier voor hulp of stuur ons een e-mail: info@saramonic.com
