Rockville RPG152K Handleiding

Kenmerken

• 1500 Watt piek / 375 Watt RMS / 750 Watt programmavermogen
• Mic-ingang XLR + 1/4˝
• Mic-niveau
• Lijningang XLR + RCA
• Lijnniveau]
• Lijnuitgang XLR + 1/4˝
• Master Volume (Hoofdvolume)
• Master Treble (Hoge tonen)
• Master Bass (Lage tonen)
• Power LED (Stroom-LED)
• Clip LED (Clip-LED)
• USB/SD-ingang
• FM-radio ingebouwd
• 5-Mode Preset EQ (5-modus vooraf ingestelde EQ)
• Bluetooth-connectiviteit
• Wireless remote Control (Draadloze afstandsbediening)
• LCD Display Screen For MP3 Player Functionality (LCD-scherm voor MP3-spelerfunctionaliteit)
• Output to Second Passive Unit with included Cable (Uitgang naar tweede passieve eenheid met meegeleverde kabel)
• Includes one wired microphone (Inclusief één bedrade microfoon)
• Includes 1 Pair of speaker stands (Inclusief 1 paar luidsprekerstandaarden)
• 110/220 Volt Switchable (110/220 Volt schakelbaar)

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

RISICO OP ELEKTRISCHE SCHOKKEN
NIET OPENEN

• Om het risico op elektrische schokken te verminderen, mag u het apparaat nooit openen. Er zijn geen door de gebruiker te onderhouden onderdelen, raadpleeg een erkend Rockville-servicecentrum.
• Stel dit apparaat niet bloot aan vocht van welke aard dan ook.
• Zorg ervoor dat het apparaat zich in een goed geventileerde ruimte bevindt.
• Zorg ervoor dat het apparaat op een vlakke en stabiele ondergrond staat.

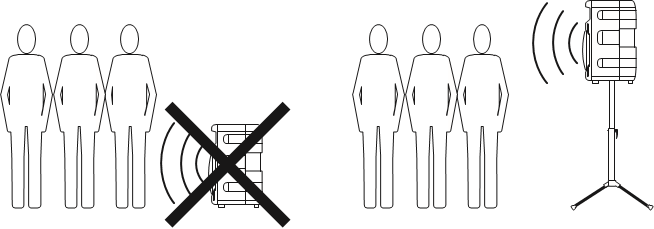

Uw Power Gig Professional geluidssysteem instellen

Uw Power Gig is ingesteld om het volledige geluidsspectrum te produceren vanuit de combinatie van woofer en tweeterhoorn. De lagere frequenties zoeken de vloer van de kamer waarin ze spelen en verplaatsen zich langs de vloer en de muren. De tweeterhoorn is meer directioneel. Daarom is het bij het opzetten van uw systeem belangrijker om ervoor te zorgen dat de tweeterhoorns niet worden geblokkeerd door meubels en zich op oorhoogte van het luisterend publiek bevinden/gericht zijn. Het richten van de woofer is niet zo kritisch als eerder uitgelegd vanwege de aard van de woofergeluiden die zelfs bij blokkering verschillende paden kunnen volgen.

Het wordt daarom aanbevolen om bij het opzetten van uw systeem uw luidsprekers op de meegeleverde standaarden te plaatsen, zodat de tweetergeluiden boven de luisterende menigte uitstralen. Dit garandeert een optimale geluidsspreiding en zorgt voor een heldere vocale geluidsweergave.

Hoe irritante feedback te vermijden

De plaatsing van uw microfoon is cruciaal om feedback via uw Power Gig-systeem te voorkomen. Plaats uw microfoon nooit voor de luidspreker. Plaats uw microfoon altijd achter de luidspreker. Wanneer u de luidspreker nadert om aanpassingen te maken, raden we aan de luidspreker van achteren te benaderen en niet rechtstreeks naar de voorkant van de luidspreker te lopen.

Een woord over systeemvolumeregelaars en versterkingen.

Er is eigenlijk maar één volumeregelaar op de Power Gig-eenheid, dat is de knop met de aanduiding MASTER LEVEL (Hoofdniveau).

De Mic in / Line in Level (Mic in / Line in Niveau) regelaar is een aanpassingsapparaat om de voorversterkerspanningen van items zoals microfoons en gitaren of andere muziekinstrumenten aan te passen aan uw Power Gig-eenheid. Draai deze nooit helemaal open, tenzij aangegeven in de onderstaande instructies. Met een correct afgestemd signaal produceert uw systeem minder vervorming, is het minder onderhevig aan feedback en produceert het luider, schoner en helderder geluid. Gebruik de Master Volume (Hoofdvolume) regelaar zodra alle ingangen correct zijn afgestemd. Uw Power Gig is voorzien van een CLIP LED (Clip-LED) indicator om u te helpen bij het instellen en matchen van uw componenten. Lees alle installatie-instructies zodat uw Power Gig optimaal klinkt.

TOEPASSINGEN

Microfoonpresentaties

Uw Power Gig is voorzien van ultra-low noise (ultrageluidarme) Mic/Line-ingangen via XLR- en 1/4˝ TRS stereo-jacks.

1. Zorg ervoor dat de Power Gig in de OFF (UIT) stand staat.

2. Plug in your microphone (Sluit uw microfoon aan).

3. Keep Master Level at 0 position (Houd het hoofdniveau op 0 stand).

4. Turn Mic Level to 0 position (Draai het microfoonniveau naar 0 stand).

5. Switch on the Power Gig unit (Schakel de Power Gig-eenheid in).

6. Slowly turn Mic Level clockwise until you achieve appropriate volume setting. This (Draai het microfoonniveau langzaam met de klok mee totdat u de juiste volume-instelling bereikt. Dit) is determined by the CLIP LED (CLIP-LED) indicator light. Proper function is achieved when the CLIP (CLIP) indicator lights up at peak levels, it should never be in constant on position (deze mag nooit continu aan staan).

7. The above adjustment matched the microphone preamp to the input volume of the (De bovenstaande aanpassing stemde de microfoonvoorversterker af op het ingangsvolume van de) Power Gig unit.

8. Now turn up the Master Level to necessary loudness by rotating clockwise (Draai nu het hoofdniveau met de klok mee omhoog tot de benodigde luidheid).


Always stand behind the Power Gig when making your microphone adjustments to avoid feedback distortion (Ga altijd achter de Power Gig staan ​​wanneer u uw microfoonaanpassingen maakt om feedbackvervorming te voorkomen).

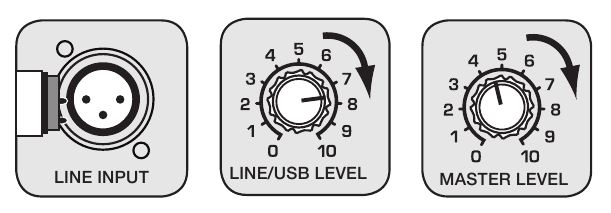

Aansluiting van meerdere microfoons

U kunt ervoor kiezen om twee microfoons op de volgende manier op uw Power Gig aan te sluiten.

Stel microfoon #1 in zoals hierboven beschreven. Gebruik dezelfde installatie-instructies en steek microfoon #2 in de ultra-low noise (ultrageluidarme) Line-ingang, die een eigen afzonderlijke Level (Niveau) regelaar heeft. Gebruik deze Level (Niveau) regelaar om het microfoonniveau te verhogen en de ingangen tussen de twee microfoons in evenwicht te brengen voordat u probeert het Master Level (Hoofdniveau) aan te passen.

Line Input-functie

U kunt de Line Input-functie (Lijningang-functie) gebruiken als u een extra stereosignaalbron wilt aansluiten zonder gebruik te maken van een mengpaneel. CD-spelers, DVD-muziekspelers, MP3-spelers enz. kunnen rechtstreeks worden aangesloten op de RCA-ingangen met het label LINE INPUT (LIJNINGANG).

Om een CD-, DVD-muziekspeler of MP3-speler aan te sluiten.

1. Zet uw Power Gig-unit in de OFF-positie (UIT-positie).

2. Zet het Master Level (Hoofdniveau) op 0.

3. Zet de Level control (Niveauregeling) op 0.

4. Sluit de muziekbron aan op de RCA-ingangen met het label Line Input (Lijningang).

5. Zet uw Power Gig-unit AAN (ON).

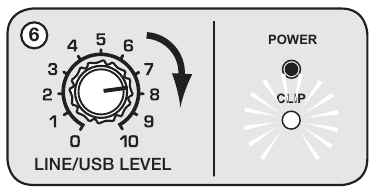

6. Draai de Level control (Niveauregeling) langzaam met de klok mee totdat de CLIP LED-indicator begint te knipperen en draai hem dan iets terug. Dit geeft aan dat de maximale ingangsspanningsversterking is afgestemd en correct is ingesteld.

7. Zet het Master Level (Hoofdniveau) omhoog om het juiste volume te bereiken.

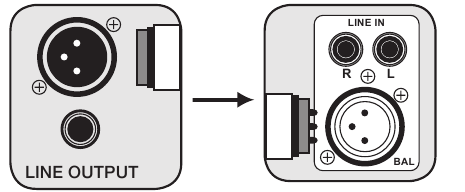

Line Out gebalanceerde aansluiting.

De XLR / 1/4˝ TRS combo-jack met het label Line Output (Lijnuitgang) maakt het mogelijk om signalen van elke actieve luidspreker door te lussen naar een andere. Sluit eenvoudigweg een XLR- of 1/4˝-kabel aan van de Line Output (Lijnuitgang) van de luidspreker op de Line Input (Lijningang) van de nieuwe luidspreker. Zolang de nieuwe luidspreker ook een Line Output (Lijnuitgang) heeft, kunt u eindeloos luidsprekers toevoegen.

Keyboardversterking

Terwijl gitaristen en bassisten hun eigen versterkers hebben om ervoor te zorgen dat het volume van hun instrument overeenkomt met dat van de andere geluidsbronnen op het podium, is het verhaal voor keyboards en synthesizers anders. Ze hebben meestal geen ingebouwde luidsprekers, wat betekent dat ze een externe geluidsbron nodig hebben. De Power Gig-unit maakt het mogelijk om twee keyboards aan te sluiten en te mixen. Er kunnen meer dan twee keyboards worden aangesloten met behulp van een submixer om de signalen te mixen en naar de Power Gig-unit te sturen via de uitgangsconnectoren van de submixer.

Installatie

Zorg ervoor dat uw Power Gig-units worden geïnstalleerd door een gekwalificeerde installatieprofessional. Zorg ervoor dat de unit tijdens en na de installatie correct is geaard. Als u dit niet doet, kan dit leiden tot elektrostatische ontlading, wat schade aan uw apparatuur kan veroorzaken.

Luidsprekeruitgangaansluiting.

De 1/4˝ TRS-uitgang met het label Speaker Output (Luidsprekeruitgang) is voor het aansluiten van de actieve unit op de passieve unit. De impedantie van de passieve luidspreker moet altijd 8 ohm zijn.

Bluetooth-koppeling

Om uw iPod, iPhone, MP3-speler, Android-telefoon of een ander Bluetooth-apparaat aan te sluiten, volgt u de onderstaande stappen.

1. Zorg ervoor dat de aan/uit-schakelaar van de Power Gig-unit in de AAN-positie (ON) staat.

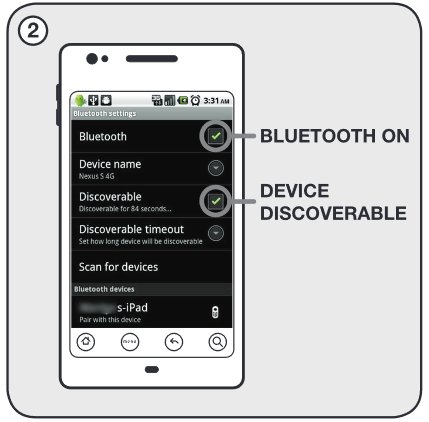

2. Schakel de Bluetooth-functie op uw apparaat in en zorg ervoor dat deze in de "detecteerbare" modus staat.

3. Druk op de Mode-knop (Modusknop) op uw Power Gig-unit totdat u in de Bluetooth-modus bent.

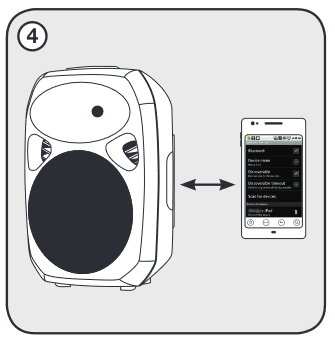

4. Eenmaal in de Bluetooth-modus zou de unit op uw apparaat moeten verschijnen als "MEGA STAR".
   Selecteer het in uw lijst met beschikbare apparaten en u bent klaar om te gaan.

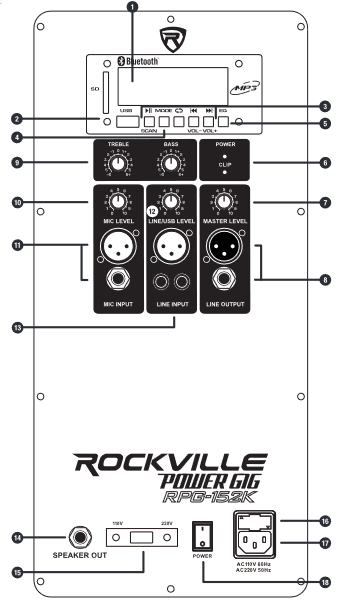

Overzicht

1. Display screen (beeldscherm).
2. USB- en SD Card input (SD-kaartingang).
3. MP3 Player controls (MP3-spelerbediening). Previous / Next track buttons (Vorige / Volgende trackknoppen) dienen ook als volume controls (volumeregelaars). Voor track control (trackbediening) snel op de knop drukken. Voor volume control (volumebediening) de knop ingedrukt houden. Druk één keer op de Play button (Afspeelknop) om de track af te spelen, druk nogmaals om te pauseren. In de FM radio mode (FM-radiomodus) ingedrukt houden om te scannen.
4. Mode control (Modusregeling) schakelt tussen input modes (ingangsmodi): FM Radio (FM-radio), Bluetooth, USB, en SD/MMC.
5. Met de EQ button (EQ-knop) kunt u schakelen tussen de 5 Presets (voorinstellingen).
6. Power LED indicator (Power LED-indicator) en amplifier clip limit LED indicator (versterker clip limiet LED-indicator).
7. Master volume (Hoofdvolume).
8. XLR / 1/4˝ Line output (Lijnuitgang).
9. 2 band equalization control panel (2-bands equalizer bedieningspaneel).
   • Bass adjust the low frequencies to +/-6dB (Bass regelt de lage frequenties naar +/-6dB).
   • Treble adjust high frequencies to +/-6dB (Treble regelt de hoge frequenties naar +/-6dB).
10. Mic Level control (Mic-niveauregeling).
11. The Mic input panel (Het Mic-ingangspaneel) accepteert XLR type connectors (XLR-type connectoren) en balanced and unbalanced (gebalanceerde en ongebalanceerde) 1/4˝ TRS plugs (TRS-stekkers) en is ontworpen voor een breed scala aan balanced and unbalanced signals (gebalanceerde en ongebalanceerde signalen). The Mic input port accepts (De Mic-ingang accepteert). When you use an unbalanced 1/4˝ TRS plug (Wanneer u een ongebalanceerde 1/4˝ TRS-stekker gebruikt), the line input automatically turns the ring into ground (zet de lijningang de ring automatisch om in aarde).
12. Line / USB Level control (Lijn- / USB-niveauregeling).
13. XLR / RCA input jacks (XLR- / RCA-ingangen).
14. Output to passive speaker (Uitgang naar passieve luidspreker).
15. Voltage selector switch (Spanningskeuzeschakelaar).
16. User serviceable fuse (Door de gebruiker te vervangen zekering).
17. IEC AC power socket (IEC AC-voedingsaansluiting).
18. Power switch (Aan/uit-schakelaar).

Probleemoplossing

UNIT SCHAKELT NIET IN.

1. Zorg ervoor dat de unit correct is aangesloten op het stopcontact.
2. Controleer of de stroomkabel stevig is aangesloten op de unit.
3. Als mensen of apparatuur over uw stroomkabel lopen, rollen of deze uitrekken, kan deze beschadigd raken. Probeer altijd een tweede kabel om te testen op kortsluiting in de originele kabel. Gooi originele beschadigde stroomkabels onmiddellijk weg.
4. Als het systeem nog steeds niet inschakelt, HAAL DE STEKKER UIT HET STOPCONTACT. Er bevindt zich een klein klepje onder de stekkerinvoer op de Power Gig-unit, klik dit klepje eraf en verwijder de zekering met een punttang en vervang deze door een zekering met dezelfde waarde. Zorg ervoor dat de stekker van de unit uit het stopcontact is gehaald voordat u de zekering probeert te vervangen!

UNIT SCHAKELT IN, MAAR GEEN GELUID.

1. Controleer of het Volume is opengedraaid.
2. Zorg ervoor dat uw microfoon is ingeschakeld.
3. Alle relevante kabels moeten correct zijn aangesloten.
4. Zorg ervoor dat het Level (Niveau) van de relevante kanalen boven 0 is ingesteld en correct is afgestemd zoals hierboven aangegeven.

Zekering vervangingsdiagram

FEDERAL COMMUNICATIONS COMMISSION COMPLIANCE INFORMATION

Naam verantwoordelijke partij: Rockville

Adres: 333 Pearsall Ave.
Cedarhurst, NY 11096

Verklaart hierbij dat het/de product(en) Power Gig RPG152K pro audio speakers voldoen aan de FCC-regels zoals vermeld in de volgende paragraaf:

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke storing veroorzaken, en (2) dit apparaat moet alle ontvangen storing accepteren, inclusief storing die een ongewenste werking kan veroorzaken.

Opmerking: Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om een redelijke bescherming te bieden tegen schadelijke storing in een woonomgeving. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storing aan radiocommunicatie veroorzaken. Er is echter geen garantie dat er in een bepaalde installatie geen storing zal optreden. Als deze apparatuur schadelijke storing veroorzaakt aan radio- of televisie-ontvangst, wat kan worden vastgesteld door de apparatuur uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen de storing te corrigeren door een of meer van de volgende maatregelen:

• Richt de ontvangende antenne opnieuw of verplaats deze.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

RockvilleAudio.com

© 2015 ROCKVILLE // Functies en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd en/of verbeterd.
