Rockville BPA10 Handleiding

Inleiding

Lees deze handleiding zorgvuldig door voor een correct gebruik van uw BPA10-luidspreker. Als u hulp nodig heeft, kunt u onze technische helpdesk bellen op 1-646-758-0144, 24 uur per dag, 7 dagen per week.

Uw BPA-geluidssysteem instellen

Uw luidspreker uit de BPA-serie is zo ingesteld dat hij het volledige geluidsspectrum produceert vanuit de combinatie van woofer en tweeterhoorn. De lagere frequenties zoeken de vloer van de ruimte op waarin ze spelen en verplaatsen zich langs de vloer en de muren. De tweeterhoorn is meer directioneel. Daarom is het bij het instellen van uw systeem belangrijker om ervoor te zorgen dat de tweeterhoorns niet worden geblokkeerd door meubels en zich op oorhoogte van het luisterend publiek bevinden/gericht zijn. Het richten van de woofer is niet zo belangrijk als eerder uitgelegd vanwege de aard van het vermogen van de woofergeluiden om zich via verschillende paden te verplaatsen, zelfs als ze worden geblokkeerd.
Daarom wordt aanbevolen om bij het instellen van uw systeem uw luidsprekers op luidsprekerstatieven te plaatsen, zoals het Rockville model RVSS-2 (niet inbegrepen), zodat de tweetergeluiden boven het luisterend publiek uitstralen. Dit garandeert een optimale geluidsspreiding en zorgt voor een heldere weergave van stemgeluid.

Hoe irritante feedback te voorkomen

De plaatsing van uw microfoon is cruciaal om feedback via uw luidsprekers uit de BPA-serie te voorkomen. Plaats uw microfoon nooit voor de luidspreker. Plaats uw microfoon altijd achter de luidspreker. Wanneer u de luidspreker nadert om aanpassingen te doen, raden we aan de luidspreker vanaf de achterkant te benaderen en niet rechtstreeks naar de voorkant te lopen.

Niveau-instellingen instellen

Het is de beste werkwijze om uw ingangsvolume (versterkingen) op deze manier in te stellen:

1. Koppel alle ingangen los, behalve degene waarvoor u de versterking wilt instellen. In dit geval de LINE INPUT RCA-aansluitingen.

2. Stel het volume van het line-level invoerapparaat (smartphone, tablet, MP3-speler, enz.) in op 60%.

3. Draai de volumeregelaar LINE INPUT langzaam omhoog. Zodra de clipindicator-LED aangaat of u vervorming hoort, draait u deze een of twee standen terug.


LET OP

1. Omdat mixers twee volumeregelaars hebben (kanaal en master), is de procedure iets anders bij het aansluiten via de XLR-lijningang. Stel het BPA-LINE INPUT-volume in op 50% en het mastervolume van de mixer op 50%. Breng de aanpassingen in stap 3 aan op de kanaalvolumeregelaar van de mixer. Als het signaal na het aanbrengen van deze aanpassingen nog steeds niet sterk genoeg is, kunt u het signaal bovendien versterken door de LINE INPUT-regelaar van de BPA omhoog te draaien.
2. Bij het aanpassen van de MIC INPUT-volumeregelaar moet u in de microfoon spreken en de regelaar naar behoefte aanpassen. Dit komt omdat aanpassingen aan de microfooningang een kwestie zijn van microfoonvolume in verhouding tot het muziekvolume en niet noodzakelijkerwijs een clippingprobleem.

Microfoonpresentaties

Uw BPA beschikt over een gebalanceerde microfooningang via XLR- of 1/4" TRS-ingangen.

1. Schakel uw BPA uit.
2. Sluit uw microfoon aan op de 1/4" TRS- of XLR-aansluiting. GEBRUIK NOOIT BEIDE POORTEN TEGELIJKERTIJD. Zorg ervoor dat de LINE/MIC-schakelaar op MIC staat.
3. Schakel uw BPA in.
4. Raadpleeg het gedeelte "Niveau-instellingen instellen" van deze handleiding voor instructies over het correct aanpassen van het ingangsvolume (versterkingen).

Ga altijd achter de BPA staan wanneer u uw microfoonaanpassingen maakt om feedbackvervorming te voorkomen.

Lijningang

U kunt de MIC/LINE INPUT XLR-poort gebruiken om een mixer aan te sluiten. Gebruik de RCA- en 3,5 mm AUX-ingangen om een extra stereosignaalbron aan te sluiten, zoals een smartphone, tablet, MP3-speler, cd-speler, enz.

1. Schakel uw BPA uit.
2. Sluit de ingangsbron aan op de 3,5 mm-ingang, RCA-aansluitingen of XLR-ingang. GEBRUIK SLECHTS ÉÉN INGANG TEGELIJKERTIJD. Als u de XLR-poort gebruikt, zorg er dan voor dat de LINE/MIC-schakelaar op LINE staat.
3. Schakel uw BPA in.

4. Raadpleeg het gedeelte "Niveau-instellingen instellen" van deze handleiding voor instructies over het correct aanpassen van het ingangsvolume (versterkingen).

Openbare adres-/concertmixopstelling

Bij het instellen voor grotere zalen wordt een passieve mengtafel een cruciaal onderdeel voor het op de juiste manier mixen van signalen van meerdere ingangen, zoals zangers, sprekers, effectapparaten, muzikanten, en biedt het uiteraard de mogelijkheid voor het gebruik van meerdere luidsprekers. Om een mengtafel aan te sluiten, begint u met:

1. Uw BPA-eenheid uitschakelen.

2. Draai het MIC/LINE INPUT-volume naar de MIN-positie.
   LET OP: Zorg ervoor dat u een passieve mixer gebruikt.

3. Sluit de LEFT/RIGHT MAIN OUTPUT van de mixer aan op de 1/4" MIC/LINE INPUT-aansluiting van uw linker/rechter BPA-eenheden of sluit de LEFT/RIGHT MAIN OUTPUT van de mixer aan op de XLR MIC/LINE INPUT-aansluiting van uw linker/rechter BPA-eenheden. U kunt de linkereenheid ook aansluiten via de 1/4"-poort en de rechtereenheid via de XLR-poort en vice versa. Gebruik nooit beide poorten van een enkele eenheid tegelijkertijd. Zorg ervoor dat de LINE/MIC-keuzeschakelaar op LINE staat.

4. Schakel uw BPA-eenheid in.

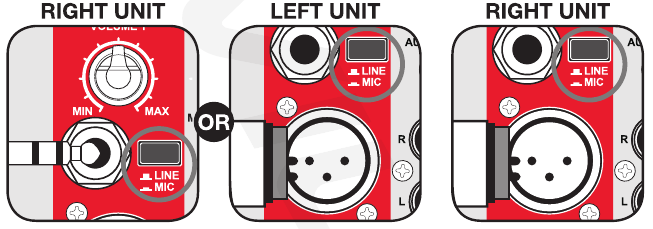

   U KUNT UW LINKEREENHEID AANSLUITEN VIA DE W-POORT EN DE RECHTEREENHEID VIA DE XLR-POORT EN VICE VERSA. GEBRUIK NOOIT BEIDE POORTEN VAN EEN ENKELE EENHEID TEGELIJKERTIJD.

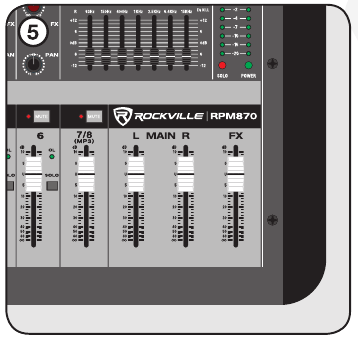

5. Verhoog langzaam het niveau van de mixeruitgang naar de OdB-niveaupositie.

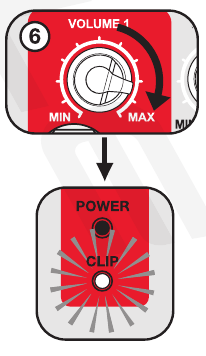

6. Draai de MIC/LINE INPUT-volumeregelaar langzaam met de klok mee totdat de CLIP LED-indicator begint te knipperen en draai deze vervolgens iets terug. Dit geeft aan dat de maximale ingangsspanningsversterking is afgestemd en correct is ingesteld.


Gebalanceerde lijnupput aansluiting

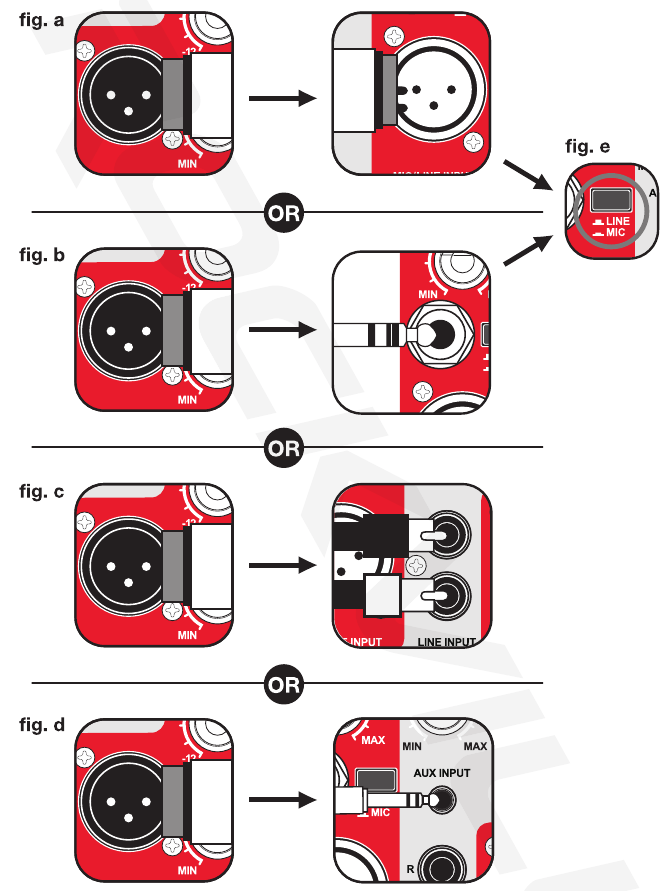

De XLR-aansluiting gemarkeerd met LINE OUT maakt het mogelijk om signalen van de ene BPA-eenheid naar de andere door te lussen. Sluit eenvoudig een XLR-naar-XLR- (afb. a), XLR-naar-1/4" TRS- (afb. b), XLR-naar-RCA- (afb. c) of XLR-naar-3,5 mm-kabel (afb. e) tussen de twee eenheden aan om signalen te delen. Wanneer u de MIC/LINE INPUT 1/4"TRS- of XLR-aansluitingen gebruikt, zorg er dan voor dat de LINE/MIC-keuzeschakelaar op LINE staat (afb. e).

Bluetooth-koppeling

Volg de onderstaande stappen om uw iPod, iPhone, MP3-speler, Android-telefoon of een ander Bluetooth-apparaat aan te sluiten.

1. Schakel de Bluetooth-functie op uw apparaat in en zorg ervoor dat deze vindbaar is.

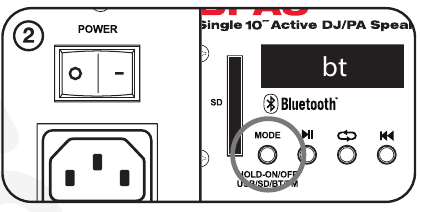

2. Schakel uw BPA in en druk op de MODE-knop totdat deze in de BT-modus staat. Het LCD-scherm toont "bt" en knippert met tussenpozen.

3. Zoek naar "BPA10" in de lijst met beschikbare apparaten en selecteer deze. Na een succesvolle koppeling stopt bt op het LCD-scherm met knipperen en blijft het branden.


4. Het Bluetooth-volume wordt aangepast via de MP3 VOLUME-knop.
5. Als u problemen ondervindt bij het koppelen van uw apparaat, controleer dan de probleemoplossing

USB/SD-ingang

Voor USB/SD-weergave plaatst u een SD-kaart of USB-flashstation en het apparaat begint automatisch met afspelen. Let op: wanneer een SD-kaart of USB-flashstation wordt geplaatst, overschrijft dit alle andere invoermodi. Als u naar een andere modus overschakelt en wilt terugkeren naar de USB/SD-modus, drukt u gewoon op de MODE-knop totdat de USB/SD-LED oplicht. Pas het USB/SD-afspeelvolume aan via de MP3 VOLUME-knop.

FM-radio

1. Druk op de knop MODE totdat de LCD-display frequentiecijfers weergeeft.
2. Houd de knop ingedrukt om te scannen naar beschikbare FM-stations en deze op te slaan.
3. Gebruik de en knoppen om stations te selecteren.
4. Gebruik de MP3 VOLUME-knop om het FM-radiovolume aan te passen.

Installatie

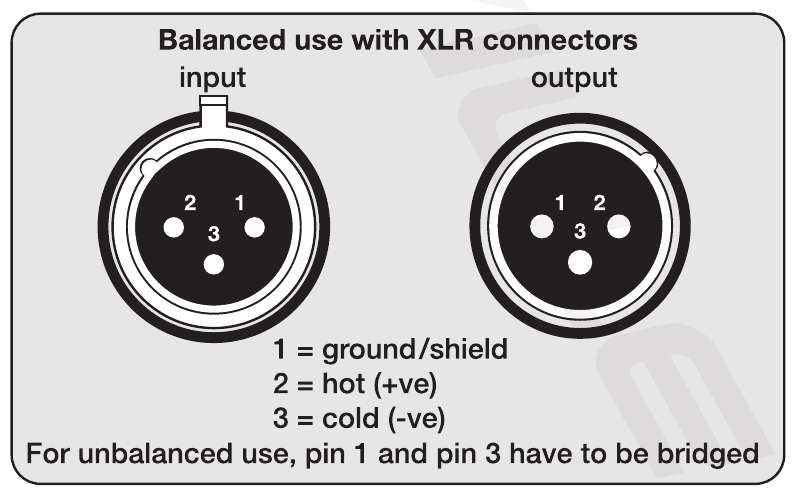

De XLR-ingangen en -uitgangen van deze BPA-unit zijn volledig gebalanceerd. Om interferentiecompensatie te maximaliseren, raden we aan om waar mogelijk gebalanceerde verbindingen met andere apparatuur tot stand te brengen.

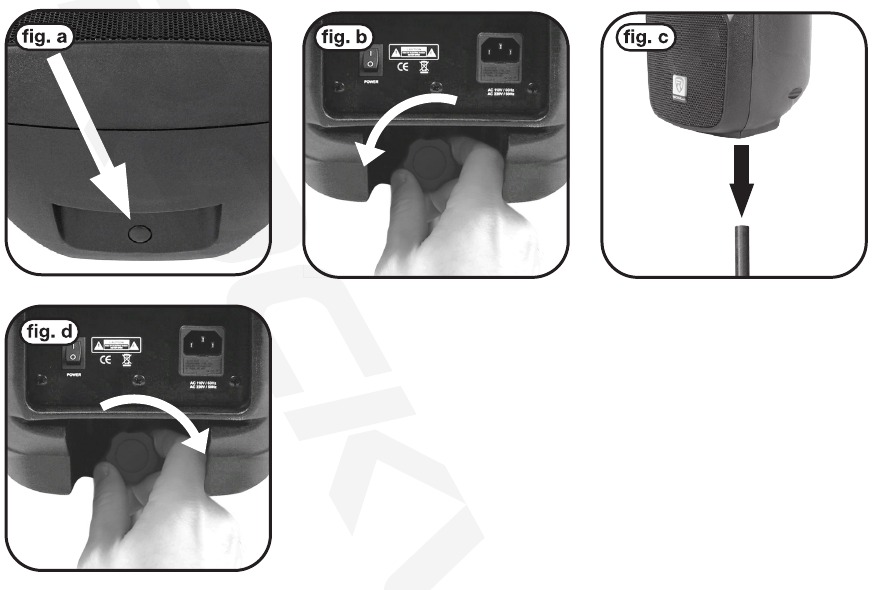

Vliegpunten

De BPA10 heeft twee vliegpunten aan de bovenkant en aan de achterkant/onderkant van de luidspreker. Om het bovenste vliegpunt te gebruiken, verwijdert u eenvoudig de plastic dop om de schroefdraad bloot te leggen (afb. a). Om de luidspreker te monteren, draait u eenvoudig de vergrendelingsknop los op de paalbevestiging aan de achterkant van het apparaat, aan de onderkant (afb. b). Til de luidspreker voorzichtig op en plaats deze op de standaard of vliegpaal (afb. c). Draai nu de vergrendelingsknop op de paalbevestiging vast (afb. d).

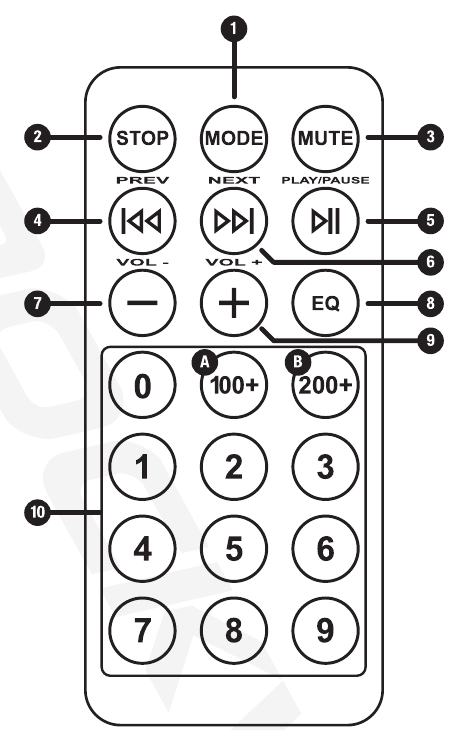

Functies

1. MODE: Druk hierop om tussen modi te schakelen (USB/SD/BT/FM)
2. STOP: Stop alle weergave
3. MUTE
4. Terugspoelen: Druk in de USB/SD/BT-modus hierop voor het vorige nummer, houd ingedrukt om terug te spoelen. Druk in de FM-modus hierop voor het vorige station.
5. Afspelen/Pauze
6. Snel vooruit: Druk in de USB/SD/BT-modus hierop voor het volgende nummer, houd ingedrukt om snel vooruit te spoelen. Druk in de FM-modus hierop voor het volgende station.
7. VOL
8. EQ: Druk hierop om door de vooraf ingestelde EQ's te bladeren - Normal, Rock, Pop, Classic, Jazz en Country
9. VOL +
10. Nummerblok: Gebruik in de USB/SD-modus om nummers te selecteren. Gebruik in de FM-modus om vooraf ingestelde stations te selecteren.
    1. Om nummers in de honderdtallen te selecteren, drukt u op de knop 100+ en vervolgens op de volgende cijfers. Om bijvoorbeeld nummer 125 te bereiken, drukt u op 100+ en vervolgens op 2 en vervolgens op 5.
    2. Om nummers in de tweehonderdtallen te selecteren, drukt u op de knop 200+ en vervolgens op de volgende cijfers. Om bijvoorbeeld nummer 225 te bereiken, drukt u op 200+ en vervolgens op 2 en vervolgens op 5.

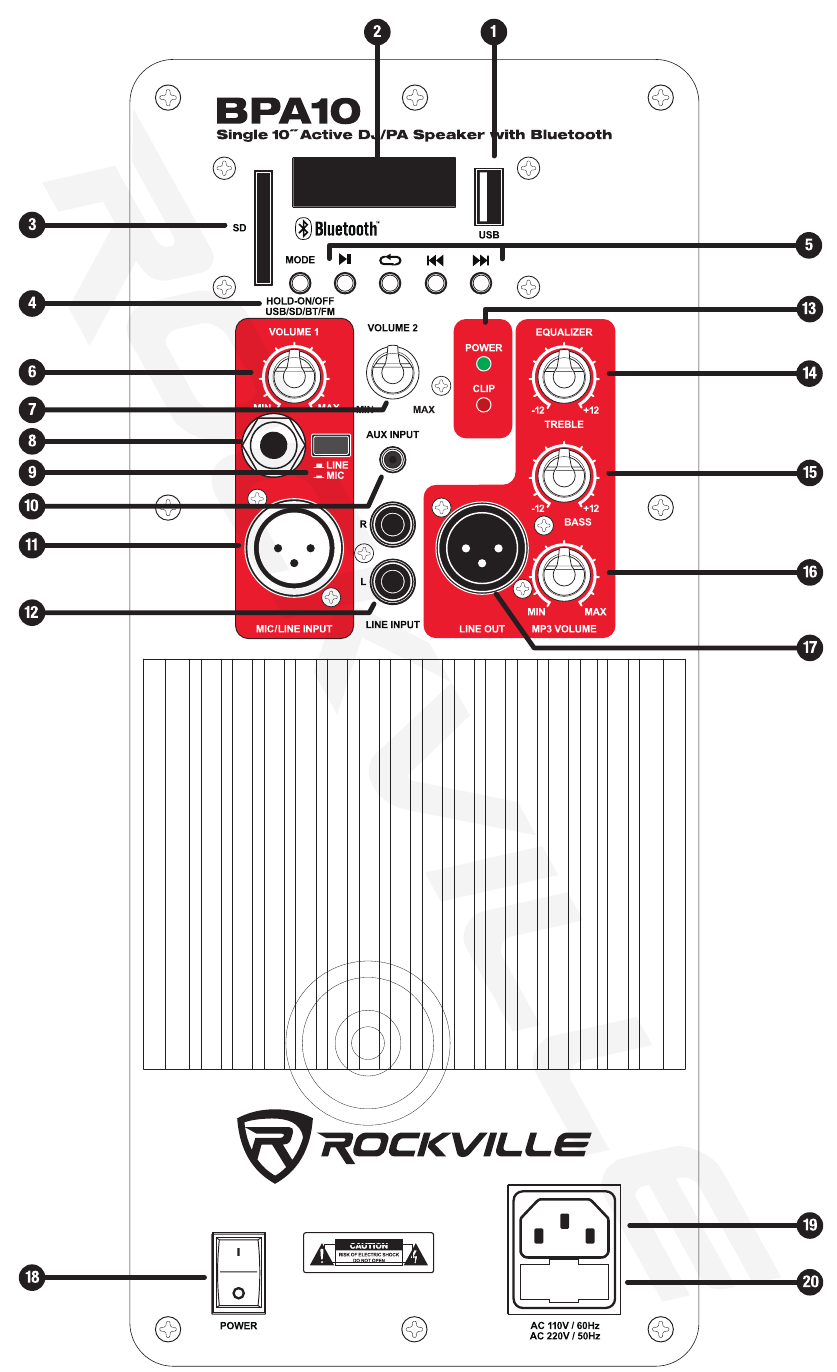

1. USB-ingang
2. LED-scherm
3. SD-ingang
4. Mode control button (Modusbedieningsknop): Houd ingedrukt om het apparaat AAN/UIT te zetten. Druk hierop om tussen modi te schakelen (USB/SD/BT/FM)
5. MP3 Controls (MP3-bedieningselementen):
   • Afspelen/Pauze
   • Herhalen
   • Rewind (Terugspoelen): Druk in de USB/SD/BT-modus hierop voor het vorige nummer, houd ingedrukt om terug te spoelen. Druk in de FM-modus hierop voor het vorige station.
   • Fast Forward (Snel vooruit): Druk in de USB/SD/BT-modus hierop voor het volgende nummer, houd ingedrukt om snel vooruit te spoelen. Druk in de FM-modus hierop voor het volgende station.
6. Line Input/Auxiliary Input volume control (Volumeregeling lijninvoer/auxiliaire invoer)
7. Mic/Line Input volume control (Volumeregeling microfoon-/lijninvoer)
8. 1/4" B alanced TRS Mic/Line input (1/4" gebalanceerde TRS-microfoon-/lijninvoer)
9. Line/Mic selector switch (Lijn-/microfoonkeuzeschakelaar)
10. 3,5 mm auxiliary input (3,5 mm auxiliaire ingang)
11. Balanced XLR Mic/Line input (Gebalanceerde XLR-microfoon-/lijninvoer)
12. RCA line input (RCA-lijningang)
13. Power/CIip LED indicators (LED-indicatoren voeding/clipping)
14. Treble control (Hogetonenregeling), -12dB tot +12dB
15. Bass control (Bassregeling), -12dB tot +12dB
16. MP3 volume control (MP3-volumeregeling)
17. Balanced XLR line out (Gebalanceerde XLR-lijnuitgang)
18. Power switch (Aan/uit-schakelaar)
19. IEC AC power socket (IEC-wisselstroomaansluiting)
20. Fuse compartment (Zekeringcompartiment). Zekeringswaarde: 250V/3.15A

Specificaties

• 100 watt RMS/200 watt programmabereik/400 watt piekvermogen
• Frequentiebereik: 20Hz - 20KHz
• Maximaal SPL @1w/ 1m: 102dB piek/100dB continu

Kenmerken

• Bluetooth-bereik: 32 voet
• USB/SD digitale MP3-muziekspeler. Geaccepteerde formaten: MP3, WMA, WAV
• Draadloze afstandsbediening
• Ingebouwd LED-scherm
• Krachtig 2-weg professioneel geluidsversterkingsluidsprekersysteem voor live geluid en afspeeltoepassingen.
• Compact en lichtgewicht systeem levert vervormingsvrij geluid, zelfs bij extreme SPL.
• Lineaire klasse AB-versterkertechnologie zorgt voor een krachtige, transparante sonische prestatie.
• Interne geschakelde voeding voor audio met lage vervorming en superieure transiënte respons.
• Ingebouwde bas- en treble-equalisatieprocessor voor ultieme systeemcontrole en luidsprekerbescherming.
• Krachtige long-throw 10" woofer met 1.5" KSV-spreekspoel zorgt voor een ongelooflijk diepe bas en akoestisch vermogen.
• State-of-the-art 1" pure titanium-diafragma compressie driver voor kristalheldere hoge frequentie reproductie.
• Ultrabrede spreiding, 450 grootformaat horizontale golfgeleiderhoorn direct in de kast gegoten.
• Ingebouwde hoogwaardige crossover om ongewenste frequenties uit te filteren.
• Ultra-low-noise microfoon-/lijningang via XLR- en 1/4" TRS stereo-aansluitingen met volumeregeling.
• Lijn RCA-, XLR- en 3,5 mm-ingang met onafhankelijke volumeregeling
• Extra XLR-lijnuitgang om meerdere luidsprekers of een mixer aan te sluiten.
• Standaard montage met 35mm paal socket.
• Vliegbaar
• Hoogwaardige componenten en uitzonderlijk robuuste slagvaste ABS-constructie.
• LED-indicatoren voor versterker clip limit & power
• Ingebouwde FM-radio met 10 voorkeurzenders en Amerikaanse/Europese afstemming.
• 110/220 volt schakelbaar met extern door de gebruiker te onderhouden zekering.
• Zekeringswaarde: 250V/3.15A
• Werkelijke afmetingen van het item: 12,41" (L) x 11,5" (B) x 19,31" (H)
• Werkelijk gewicht van het item: 18,48 LBS

Probleemoplossing

Schema voor het vervangen van de zekering

1. Gebruik een schroevendraaier om de zekeringhouder los te maken

2. Verwijder de zekeringhouder.

3. Verwijder de zekering.

4. Vervang de zekering.

5. Plaats de zekeringhouder terug.

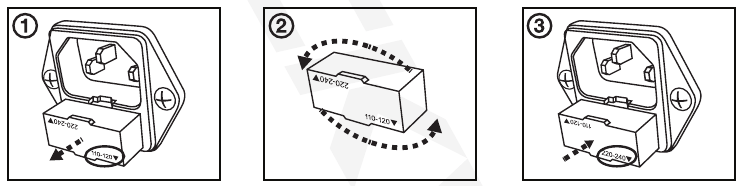

De spanning wijzigen

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

RISICO OP ELEKTRISCHE SCHOK.
NIET OPENEN

• Om het risico op een elektrische schok te verminderen, mag u de unit nooit openen. Er zijn geen onderdelen die door de gebruiker kunnen worden onderhouden; raadpleeg een erkend Rockville-servicecentrum.
• Stel dit apparaat niet bloot aan vocht van welke aard dan ook.
• Zorg ervoor dat het apparaat in een goed geventileerde ruimte staat.
• Zorg ervoor dat het apparaat op een vlakke en stabiele ondergrond staat.
• Dit apparaat kan werken met 110V of 220V.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Rockville BPA10 Handleiding

Beschikbare talen
