Rockville RPG2X10 V2 - Handleiding luidsprekers

Introductie

Scan de QR-code of ga naar rockvillesupport.com/rpg2x10-v2 voor toegang tot instructievideo('s) en andere belangrijke informatie die u mogelijk nodig hebt om het meeste uit uw artikel te halen. Als u de voorkeur geeft aan schriftelijke instructies, lees dan verder! Met Rockville krijgt u veel opties.

Ontbrekende artikelen?
Als u een bundel hebt besteld die meer dan één product bevat en u mist een deel van uw bundel, dan betekent dit gewoon dat uw bestellingen vanuit twee verschillende magazijnen zijn verzonden. U ontvangt de overige artikelen zeer binnenkort. Als u zich zorgen maakt of vragen hebt, kunt u contact opnemen met onze klantenservice op 1-646-758-0144, 24 uur per dag/7 dagen per week.

Lees deze handleiding zorgvuldig door voor een correct gebruik van uw Rockville RPG2x10 V2 Portable PA-systeem. Mocht u hulp nodig hebben, bel dan onze technische hulplijn op 1-646-758-0144, 24 uur per dag/7 dagen per week.

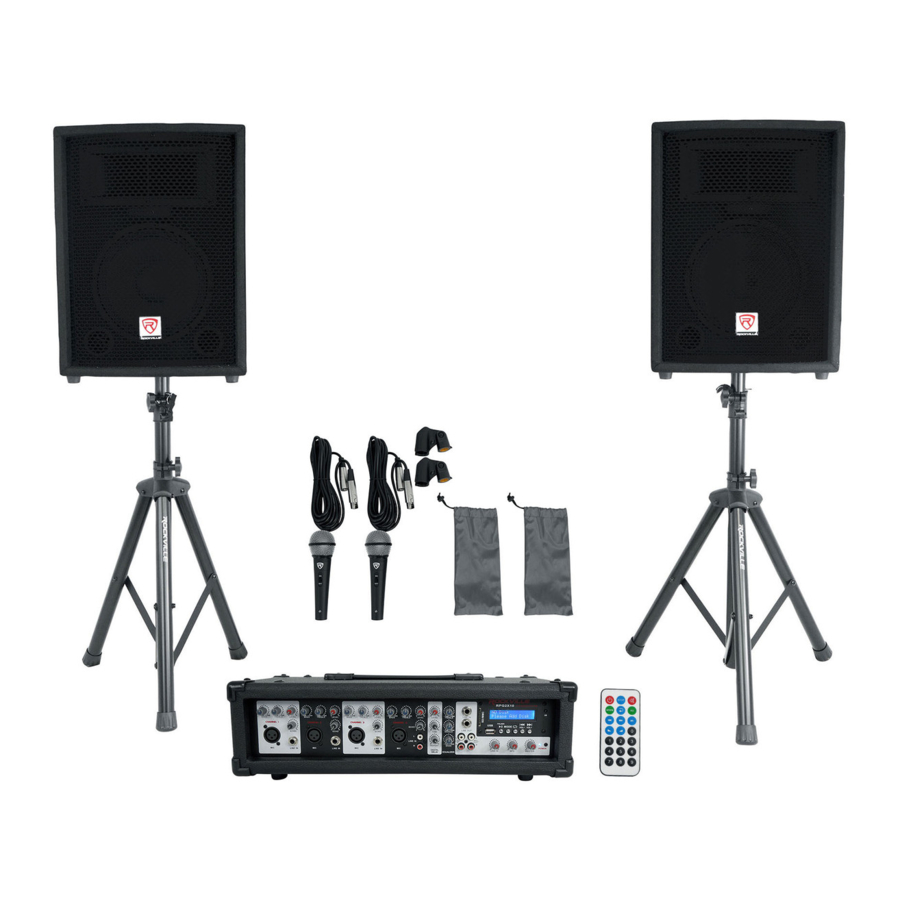

Inbegrepen:
(2) 10" ABS gegoten PA-luidspreker
(1) 8-kanaals actieve mixer
(2) Opvouwbare luidsprekerstandaards (in aparte doos)
(2) 16 voet WTS naar 1/4" TS haakse luidsprekerkabels (100% OFC koper)
(2) Metalen bedrade microfoons met (2) microfoonclips
(2) 10 voet XLR naar XLR microfoonkabels (100% koper)

INSTALLATIEGIDS

VEILIGHEID EERST
Veel van de installatie van de Rockville RPG2xI OV2 is vergelijkbaar met de installatie van andere geluidssystemen, en veel aspecten vereisen gewoon gezond verstand. Veiligheid moet altijd uw eerste zorg zijn. Gebruik altijd geaarde stopcontacten en drieledige verlengsnoeren. Leid de kabels van het geluidssysteem zo dat het gevaar van struikelen wordt voorkomen en plak ze indien nodig vast. Plaats de luidsprekerstandaards en de mixer op een stevige, vlakke ondergrond. Het opvolgen van deze richtlijnen helpt persoonlijk letsel en schade aan apparatuur te voorkomen, waardoor jarenlang probleemloos gebruik wordt gegarandeerd.

Statieven en luidsprekers
Verwijder de luidsprekerstatieven uit de koffer. Zorg ervoor dat de poten van het statief volledig zijn uitgeschoven om een stabiele basis voor de luidsprekers te bieden en dat ze op een vlakke ondergrond staan. Draai de duimschroef op de basis vast zodat deze goed vastzit, maar draai hem niet te strak aan (afbeelding I). Breng de luidsprekerstatieven op de gewenste hoogte, draai de duimschroef vast en plaats de veiligheidspin zoals weergegeven in afbeelding 2.


Plaats de luidsprekers op de statieven en positioneer ze zo dat ze naar het publiek zijn gericht en van de microfoons af. Sluit de luidsprekerkabels aan van de jack aan de onderkant van de luidspreker op de luidsprekeruitgangen aan de achterkant van de mixer. Sluit de linkerluidspreker aan op de LEFT OUTPUT en de rechterluidspreker op de RIGHT OUTPUT.

Sluit alleen de meegeleverde luidsprekers aan op de mixer. De luidsprekers van de Rockville RPG2x10 V2 bieden een optimale belasting voor de actieve mixer en het gebruik van andere luidsprekers kan leiden tot schade aan de apparatuur.

AANSLUITINGEN

Microfoons en lijningangen
De actieve mixer van de RPG2x10 V2 is ontworpen om te werken met elke hoogwaardige, gebalanceerde, dynamische of condensatormicrofoon. Sluit de meegeleverde microfoon(s) aan op de XLR-ingang (drie pins) zoals weergegeven in afbeelding 1. Als u meer dan één microfoon gebruikt, sluit u ze aan in de volgorde waarin ze op het podium staan voor eenvoudige aanpassing aan elke microfoon. Om een lijnsignaalapparaat zoals een keyboard aan te sluiten, gebruikt u een 1/4" instrumentkabel en steekt u deze in de bijbehorende 1/4" jack zoals weergegeven in afbeelding 2.

Mediaweergavebronnen
De actieve mixer van de RPG2xI OV2 accepteert verschillende mediaweergaveapparaten.

• Om een draaitafel of een cd-speler aan te sluiten, gebruikt u de CHANNEL 4 RCA-ingangen.
• Om een MP3-speler of smartphone met mediaweergavemogelijkheden aan te sluiten, gebruikt u de 1/4" Line In-jack of de RCA Line In-ingangen.
• Om een USB-geheugenstick of SD/MMC-kaart aan te sluiten, gebruikt u de bijbehorende ingangen op het mengpaneel. Gebruik het scherm en de bedieningselementen om door audiobestanden te navigeren en ze af te spelen.
• Om via Bluetooth verbinding te maken, koppelt u eenvoudig uw apparaat met de mixer.

Stroom
Sluit het netsnoer aan op het stopcontact op het achterpaneel van het apparaat en vervolgens op een geschikt stopcontact. Als een verlengsnoer nodig is, zorg er dan voor dat het een drieledig snoer is met een intacte aardingspen om de veiligheidsaarding te behouden.

ALGEMENE GEBRUIKSTIPS

Microfoongebruik
Wanneer praktisch, heeft een enkele microfoon de voorkeur. Extra microfoons vangen meer geluid op van de luidsprekers en elke microfoon moet vervolgens worden gedempt om feedback te voorkomen. Als u echter moeite heeft om het niveau van verschillende personen met één microfoon in evenwicht te brengen of als u nog steeds niet voldoende versterking kunt krijgen, kan het gebruik van meer microfoons een voordeel bieden. Het geven van bijvoorbeeld verschillende zangers hun eigen microfoon maakt het mogelijk om de microfoons veel dichter bij elke zanger te plaatsen. Dit verhoogt het volume van het geluid bij de microfoon en weegt ruimschoots op tegen elk nadelig effect van het gebruik van meerdere microfoons. Het maakt het ook mogelijk om het volume van elke microfoon afzonderlijk aan te passen voor een goede balans.

Irritante feedback vermijden

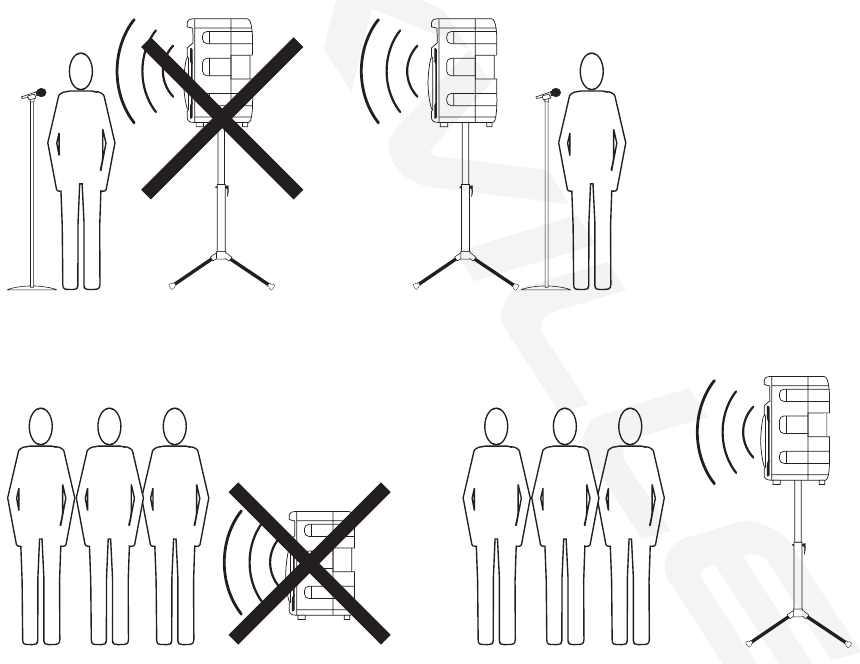

De plaatsing van uw microfoon is cruciaal om feedback via de RPG2xIO V2 te voorkomen. Plaats uw microfoon nooit voor de luidspreker. Plaats uw microfoon altijd achter de luidspreker. Wanneer u de luidspreker nadert om aanpassingen te maken, raden we u aan de luidspreker van achteren te benaderen en niet recht op de voorkant van de luidspreker af te lopen.

BASISBEDIENING

Bedieningselementen instellen en apparaat inschakelen
Voordat u de stroom inschakelt, moet u ervoor zorgen dat alle luidsprekers, microfoons en andere invoerapparaten zijn aangesloten. Zet de Master Volume con op de 12 uur positie en alle andere bedieningselementen helemaal omlaag. Schakel de stroom in door de ON/OFF (AAN/UIT) schakelaar aan de achterkant van de mixer in de ON (AAN) positie te zetten.

Versterkings- en volumeregelaars aanpassen
De optimale instelling voor de actieve mixer en de meegeleverde luidsprekers is gemarkeerd op de MASTER VOLUME (MASTER VOLUME) regelaar. Pas de CHANNEL LEVEL (KANAALNIVEAU) regelaar aan tot het gewenste volume is bereikt. Als het gewenste volume wordt bereikt met de CHANNEL LEVEL (KANAALNIVEAU) helemaal naar beneden in een van de eerste drie posities, zet u de MASTER VOLUME (MASTER VOLUME) omlaag zodat u de CHANNEL LEVEL (KANAALNIVEAU) omhoog kunt zetten. Als het gewenste volume wordt bereikt wanneer de CHANNEL LEVEL (KANAALNIVEAU) bijna maximaal is, verhoogt u de MASTER VOLUME (MASTER VOLUME) zodat u de CHANNEL LEVEL (KANAALNIVEAU) kunt verlagen. Dit zijn dezelfde als alle basisfuncties van een mixer.

Toonregelaars aanpassen
Pas voor elk actief kanaal de BASS- en TREBLE-regelaars aan om het gewenste geluid te bereiken. Gebruik matiging bij het maken van deze aanpassingen, omdat extreme hoge instellingen van een van deze regelaars kunnen leiden tot een vervorming van het geluid en een verhoogde kans op feedback op microfooningangen.

HIGH (HOOG)
Dit High EQ shelving type actieve toonregeling varieert de hoge tonen (±15dB bij 12kHz) en is ontworpen om ruis te verwijderen of schittering aan het signaal toe te voegen, afhankelijk van de kwaliteit van de bron.

LOW (LAAG)
Een shelving type EQ dat de lage frequentieniveaus varieert (±15dB bij 80Hz). Low EQ voegt diepte toe aan dun klinkende signalen of ruimt de modderige signalen op. Zoals bij elke EQ, spaarzaam gebruiken. Te veel van deze EQ kan je een dreunend laag geven.

EQUALISATIE EN EFFECTEN

Grafische equalizer

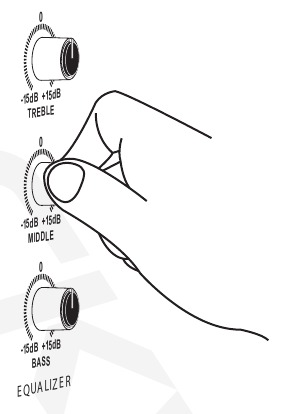

In tegenstelling tot de BASS- en TREBLE-regelaars op elk kanaal die alleen het ingangssignaal van dat specifieke kanaal aanpassen, past de driebands equalizer de toonbalans aan van alle signalen die door de actieve mixer gaan. Het biedt controle over LOW (BASS), MID en HIGH (TREBLE) frequenties (±15dB) en biedt flexibiliteit bij het aanpassen van het geluid. Deze equalizer helpt ook om akoestische feedback te verminderen of te elimineren.

Effecten

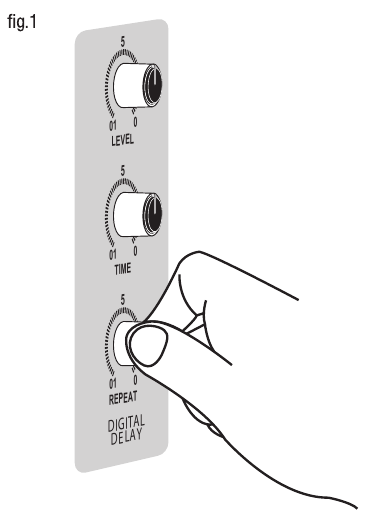

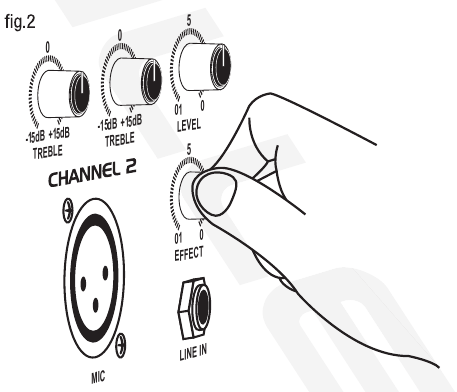

Dit apparaat heeft een ingebouwde digitale delay. Het is een reverb effect en heeft REPEAT (HERHALING), TIME (TIJD) en LEVEL (NIVEAU) regelaars. Het effect heeft invloed op alle kanalen (afb. 1) en kan individueel worden geregeld op elk kanaal met behulp van de EFFECT regelaar (afb. 2).

BLUETOOTH EN MEDIA

Bluetooth-bediening
Om naar muziek te luisteren via de draadloze Bluetooth-verbinding, moet je eerst je RPG2x10 V2 koppelen (verbinden) met je Bluetooth-telefoon en/of muziekapparaat. Schakel alle Bluetooth-apparaten uit die eerder met de RPG2x10 V2 zijn gekoppeld. Schakel de Bluetooth-functie in op je telefoon of muziekapparaat. Zorg ervoor dat de RPG2x10 V2 klaar is voor een Bluetooth-verbinding. De Bluetooth-modus moet actief zijn. Op het LCD-scherm staat "Bluetooth input". Plaats je telefoon of muziekapparaat in de Bluetooth-zoekmodus. De telefoon of het muziekapparaat begint te zoeken naar de RPG2x10 V2. Selecteer het apparaat, dat als Rockville zou moeten verschijnen, in de zoekresultaten op je telefoon of muziekapparaat. Selecteer 0k of Ja om te koppelen met je telefoon of muziekapparaat.

Ondersteunde audiobestandstypen
.WAV
.MP3
.WMA

Afspelen van mediabron
Sluit je mediabronapparaat aan zoals eerder vermeld. Welke ingangen actief zijn, wordt weergegeven op het LCD-scherm. Gebruik de bedieningselementen op het bronapparaat voor afspelen, stoppen, vooruit en achteruit functies. Pas de CHANNEL 4-bedieningselementen op de mixer aan voor het gewenste geluid. Voor het afspelen van media met behulp van een MP3-speler, smartphone of ander soortgelijk apparaat, gebruik je de MODE (modus)-knop om naar de juiste instelling te navigeren. Maak verbinding met behulp van een stereo 1/4"-kabel of een 3,5 mm naar RCA-kabel en gebruik het bronapparaat voor afspeelbediening. Wanneer een apparaat is aangesloten op de 1/4"-aansluiting, worden de RCA-aansluitingen automatisch uitgeschakeld. Voor het afspelen van audiobestanden vanaf een USB-geheugenstick, gebruik je de MODE (modus)-knop om naar de USB-instelling te navigeren. Gebruik het LCD-scherm en de bedieningselementen om door ondersteunde audiobestanden te navigeren en af te spelen. Gebruik de bedieningselementen op de mixer voor afspelen, pauzeren, vooruit en achteruit. Volg dezelfde procedure voor SD/MMC-invoer. Als je er niet voor kiest om te navigeren of een bepaald bestand te selecteren, speelt de RPG2x10 V2 de bestanden af in de volgorde waarin ze zijn opgeslagen op je USB- of SD/MMC-geheugenapparaat. Niet-audiobestanden worden weergegeven in je navigatie, maar hebben geen audio-weergave indien geselecteerd. Alleen audiobestanden kunnen worden geselecteerd voor weergave.
Opmerking: de RPG2x10 V2 staat geen weergave via alle media-ingangen tegelijkertijd toe.

FUNCTIES

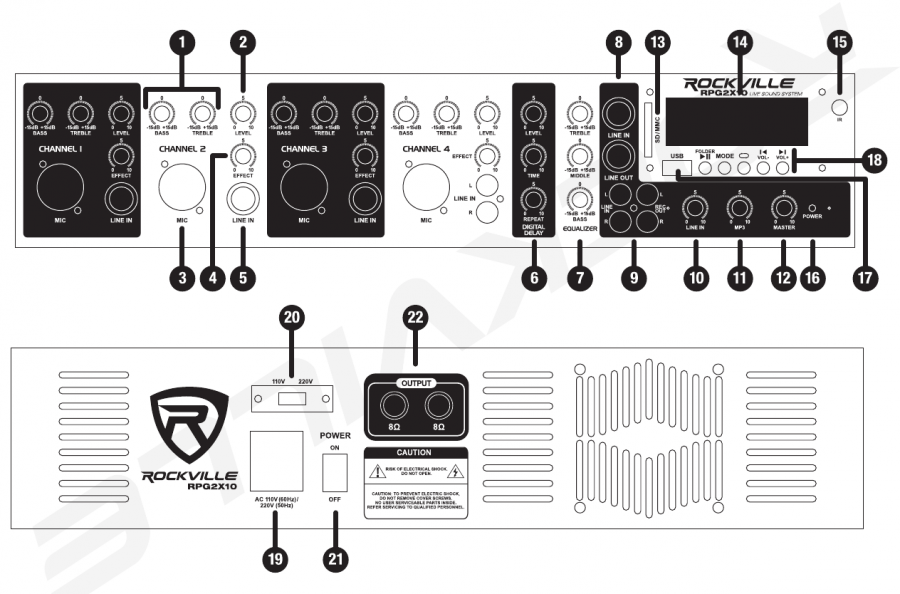

1. Bas- en treble-bediening. Past hoge en lage frequenties aan voor het bijbehorende kanaal.
2. Level-bediening. Past het versterkingsniveau aan voor het bijbehorende kanaal.
3. XLR-microfooningang. We raden aan om professionele gebalanceerde dynamische, condensator- of lintmicrofoons te gebruiken, omdat deze het minst snel worden beïnvloed door interferentie. Goedkope microfoons met hoge impedantie kunnen worden gebruikt, maar het niveau van achtergrondruis is hoger omdat een ongebalanceerd circuit veel gevoeliger is voor interferentie.
4. Digitale delay-effect (reverb)-bediening
5. Gebalanceerde 1/4" TRS-ingang. Het accepteert signalen van een verscheidenheid aan bronnen, zoals keyboards, elektronische drums, taperecorders, mixers, enz. Het zal geen microfooningang verwerken. Wanneer je een ongebalanceerde 1/4" TRS-stekker gebruikt, verandert de lijningang de ring automatisch in aarde.
6. Digitaal delay-effect (echo)-bedieningspaneel.
   • De Repeat (herhalen)-knop regelt de snelheid van de delay.
   • De Delay (vertraaging)-knop regelt het tijdsinterval van de delay.
   • De Level (niveau)-knop past het mixniveau van het effectgeluid aan.
7. 4-bands equalizer. Past frequenties aan tot ±15dB
8. Gebalanceerde 1/4" TRS Line In / Out-aansluitingen.
9. RCA Line In / Record Out-aansluitingen.
10. Line In-volumebediening.
11. MP3 (USB / SD / MMC-ingang) volumebediening.
12. Master Volume-bediening.
13. SD / MMC-poort.
14. LCD-scherm.
15. IR-receptor.
16. Power indicator LED (stroomindicator-led).
17. USB-poort.
18. MP3 Player-bedieningselementen.
    • Druk eenmaal op de Play (afspelen)-knop om het nummer af te spelen, druk nogmaals om te pauzeren.
    • Mode (modus)-bediening schakelt tussen invoermodi: Bluetooth, USB, SD / MMC en Radio.

• Repeat (herhalen)-knop.
• Vorige / Volgende track-knoppen geven je ook de mogelijkheid om het volume te regelen. Druk snel op de knop voor volumeregeling. Om tussen nummers te bewegen, houd je de knop één seconde ingedrukt.
• Met de Record (opnemen)-knop kun je de ingang terug opnemen naar je USB-drive of SD / MMC-kaart.

19. IEC AC-voedingsaansluiting.
20. Variabele spanningskeuzeschakelaar (110v / 220v).
21. Aan/uit-schakelaar.
22. 1/4" luidsprekeruitgangen.

FUNCTIES en SPECIFICATIES

• Draagbaar PA-systeem met 4-kanaals mixer
• Compleet draagbaar Pro DJ-systeem
• Compact en lichtgewicht systeem levert een vervormingsvrij geluid, zelfs bij extreme SPL

Luidsprekers:

• Twee 4 Ohm krachtige 10" woofers met lange slag met 1,5" aluminium spreekspoelen en 600z magneten zorgen voor een ongelooflijk diepe bas en akoestisch vermogen
• 200 Watt RMS / 400 Watt Programmavermogen / 800 Watt piekvermogen
• State-of-the-art I.75" kristalpiëzo compressiehoorntweeter
• Veelzijdige tweeweg trapeziumvormige kastarchitectuur:
  • Horizontale / verticale positie podiummonitor
  • Paal monteerbaar
• Frequentiebereik: 65Hz —20kHz
• Gevoeligheid: 92dB
• Maximale SPL: (110 watt) 109dB
• Transducer complement: 10" woofer premium hoge frequentie driver op een exponentiële hoorn
• Impedantie: 8 Ohm
• Ingangsaansluitingen: twee 1/4" aansluitingen parallel
• Twee I Oft XLR luidsprekerkabels
• Behuizingsmaterialen en afwerking: trapeziumvormige, zwarte tapijt beklede behuizing en een zwarte gepoedercoate stalen grill over de volledige lengte

Microfoons

• Twee dynamische cardioïde microfoons ontworpen voor standmontage
• Aan/uit-schakelaar
• Schoon, natuurlijk geluid
• Laag pop- en handlinggeluid
• Inclusief twee microfoonclips en twee 6 meter XLR-kabels
• Frequentierespons: 80Hz —12kHz
• Gevoeligheid: -53dBV/PA (2.2mV/PA)
• Uitgangsimpedantie: 500 Ohm

Mixer

• LCD-scherm
• USB / SD-ingang
• MP3-weergave
• Bluetooth-connectiviteit
• 200 Watt RMS / 400 Watt Programmavermogen / 800 Watt piekvermogen in 4 ohm (2 x 8 ohm) luidsprekers
• 4 gebalanceerde XLR-microfooningangen
• Tape/CD lijningangen
• 10 totale ingangen
• Master volumebediening
• Bas-, treble-bediening en level-bediening op elk kanaal
• Reverb-effect level-bediening op elk kanaal
• Digitaal delay-effect met onafhankelijke level-bediening
• Lijnuitgang voor aansluiting op externe versterkers
• Return-ingang voor aansluiting van externe effectprocessors
• Record Out voor opname
• RF-interferentie bescherming op alle ingangen
• Aux Send Output: -10 dBv nominal, 1k ohms
• Tape Rec Output: -10 dBv nominal, 1k ohms
• Ingangsimpedantie: Low-Z Mic: 1k ohms High-Z Line: 10k ohms Tape Input: 10k ohms
• Ingangskanaal Egalisatie: ±15 dB @ 5 kHz
• 3-bands equalizer: Bas: ±15 @60 Hz Midden: @ 1 kHz Trebel: ±15 @ 10 kHz
• Beschermingscircuit: Power on Mute vertragingstijd: 2 seconden
• Twee inklapbare luidsprekerstatieven
• Twee luidsprekerkabels van 10ft

PROBLEEMOPLOSSING

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

• Om het risico op elektrische schokken te verminderen, mag u het apparaat nooit openen. Er zijn geen onderdelen die door de gebruiker kunnen worden onderhouden, breng het apparaat naar het Rockville servicecenter.
• Stel dit apparaat niet bloot aan vocht van welke aard dan ook.
• Zorg ervoor dat het apparaat in een goed geventileerde ruimte staat.
• Zorg ervoor dat het apparaat op een vlakke en stabiele ondergrond staat.
