GENIE Universele afstandsbediening handleiding

BEWEGENDE DEUR KAN ERNSTIG LETSEL OF DE DOOD VEROORZAKEN.

• Installeer de zender NIET tenzij het veiligheidsapparaat van de deurbediening werkt zoals vereist door de handleiding van de deurbediening.
• De wandconsole moet in het zicht van de deur worden gemonteerd, ten minste 1,5 meter boven de vloer en vrij van bewegende deuronderdelen.
• Houd mensen uit de buurt van de opening terwijl de deur beweegt.
• Laat kinderen NIET met de zender of deurbediening spelen. Als de veiligheidsomkering niet goed werkt:
• Sluit de deur en ontkoppel de opener met behulp van de handmatige ontgrendelingshendel.
• Gebruik de zender of deurbediening NIET.
• Raadpleeg de handleidingen van de deur en de deuropener voordat u reparaties uitvoert.

Dingen die u moet weten voordat u begint

• Tijdens het programmeren kan de garagedeuropener werken. Zorg ervoor dat de opening van de garagedeur vrij is van personeel of obstructies.
• Druk niet langer dan de aangegeven 2-3 seconden op de LEARN (leren) button, omdat dit ertoe kan leiden dat uw bestaande, operationele afstandsbedieningen en toetsenborden niet meer werken.

Hieronder staan de merken en specificaties waarmee deze afstandsbediening compatibel is en de beschikbare methoden die kunnen worden gebruikt om ze te programmeren. Bekijk tabel A voor compatibiliteit en methode en ga vervolgens naar STAP 1.

Tabel A

*Ga voor instructies over deze Genie of Overhead Door® specificaties naar www.geniecompany.com/912DIPSWITCHES
Genie® en Intellicode® zijn geregistreerde handelsmerken van The Genie Company. Alle andere vermelde namen en handelsmerken zijn eigendom van hun respectieve eigenaars.

OPMERKING: tijdens het programmeren zal de garagedeuropener werken. Zorg ervoor dat de opening van de garagedeur vrij is van personeel of obstakels.

STAP 1 - VIND SPECIFICATIES & LEARN BUTTON

1. Zoek het merk en de opener-/ontvangerspecificaties voor uw apparaat door het label op de opener/ontvanger, de handleiding, de huidige afstandsbedieningen voor de opener of de originele fabrikant van de opener/ontvanger te raadplegen.

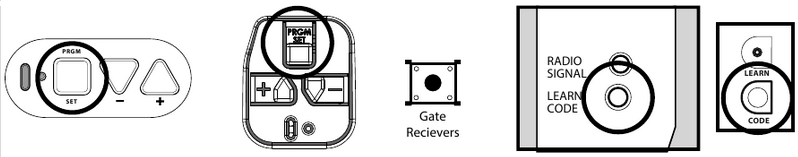

2. Zoek de LEARN/PROG button op uw apparaat - vorm, kleur of naam van deze button kan per merk verschillen. Voor garagedeuropeners, zorg ervoor dat u onder de lichtkappen kijkt. Voor commerciële openers of poortopeners kan deze button zich op de printplaat van de opener bevinden. In sommige gevallen kan deze button zich ook op een externe ontvanger bevinden die op of in de buurt van het product is gemonteerd. Raadpleeg indien nodig de handleiding van de apparaten.

   VOORBEELDEN:

   *Voor Marantec® openers, raadpleeg de bedieningshandleiding om afstandsbedieningen te programmeren op de bedieningskop.

STAP 2 - ACTIVEER AFSTANDSBEDIENING/BUTTON-INDELING & LED

AFB. 1

1. LED - De LED zal oplichten bij elke button die wordt ingedrukt en zal ook oplichten als reactie op het indrukken van de button tijdens 3 4 verschillende programmeermodi.
2. Activeringstabblad: trek aan het tabblad om de afstandsbediening te activeren.

STAP 3 - KIES EEN PROGRAMMEEROPTIE

Bekijk tabel A om uw specificaties en beschikbare programmeeropties te vinden. U kunt elke combinatie van opties gebruiken die beschikbaar is voor uw opener-/specificatiecombinatie om de gewenste knopinstelling te bereiken. Elke knop kan afzonderlijk worden geprogrammeerd om maximaal 4 verschillende merken garagedeuropeners en poortontvangers te bedienen.

OPTIE 1: SNELLE STARTMETHODE

Raadpleeg FIG. 1 om een van deze vier vooraf ingestelde fabrikanten te gebruiken om snel een knop te programmeren.
Knop 1: Genie Intellicode 1 of Overhead Door CodeDodger I
Knop 2: Chamberlain® met een PAARSE LEARN-knop
Knop 3: Chamberlain® met een ORANJE/RODE LEARN-knop
Knop 4: Chamberlain® met een GELE LEARN-knop* - Ga direct naar de instructies voor de gele LEARN-knop van Chamberlain® aan de rechterkant.
Als u knop 1, 2 of 3 gebruikt:

1. Druk op de garagedeuropener gedurende 2-3 seconden op de LEARN-knop en laat deze vervolgens los.
2. Druk op de universele afstandsbediening eenmaal per 2 seconden op de vooraf ingestelde knop die overeenkomt met uw opener totdat de garagedeuropener werkt. Het programmeren is voltooid.
   TIP: Laat het LED-lampje op de universele zender stoppen met knipperen voordat u op de volgende knop drukt.

OPTIE 2: LEARN-METHODE

In deze methode leert uw universele afstandsbediening met welke specificatie u wilt werken.

1. Zoek en onthoud het vereiste aantal keren dat u op de knop moet drukken in de kolom LEARN-METHODE naast uw merken/specificaties in tabel A.
2. Houd op de universele afstandsbediening knop #2 ingedrukt. (Raadpleeg FIG. 1)
3. Terwijl u knop #2 nog steeds ingedrukt houdt, drukt u vier keer op knop #4 op de universele afstandsbediening.
4. Laat beide knoppen los - de BLAUWE LED op de afstandsbediening begint te knipperen.
5. Druk op de universele afstandsbediening het vereiste aantal keren op de knop van uw keuze uit stap 1. U hebt 15 seconden om deze taak te voltooien.
6. Wacht de rest van de 15 seconden - de BLAUWE LED geeft een lange knippering en gaat dan uit.
   *Als u Chamberlain gebruikt met een gele LEARN-knop, ga dan direct naar de instructies voor de GELE LEARN-knop van Chamberlain® aan de rechterkant. Als u EEN ANDER merk/specificatie gebruikt, gaat u hieronder verder.
7. Druk op de garagedeuropener gedurende 2-3 seconden op de LEARN-knop en laat deze vervolgens los.
8. Druk op de universele afstandsbediening eenmaal per 2 seconden op de knop die u zojuist hebt geprogrammeerd totdat de garagedeuropener werkt. Het programmeren is voltooid.
   TIP: Laat het LED-lampje op de universele zender stoppen met knipperen voordat u op de volgende knop drukt.

OPTIE 3: LEREN & KOPPELEN

U moet een bestaande operationele afstandsbediening hebben om deze methode te gebruiken. De universele afstandsbediening kan leren van een bestaande operationele afstandsbediening en vervolgens worden gekoppeld aan de beschikbare merken/specificaties in tabel A.

1. Houd op de universele afstandsbediening knop #1 ingedrukt.
2. Terwijl u knop #1 nog steeds ingedrukt houdt, drukt u vier keer op knop #2 op de universele afstandsbediening.
3. Laat beide knoppen los - de WITTE LED op de afstandsbediening begint langzaam te knipperen.
4. Plaats de bestaande, operationele afstandsbediening en de universele afstandsbediening binnen 10 cm van elkaar.
5. Houd de bedieningsknop van de originele afstandsbediening ingedrukt. Laat deze pas los als de nieuwe universele afstandsbediening verandert van langzame WITTE knipperingen in snelle BLAUWE knipperingen. U hebt 20 seconden om uw invoer te voltooien. TIP: Als de universele afstandsbediening de transmissie niet herkent, probeer dan verschillende afstanden tussen 0"-4" vanaf de zijkant van de universele afstandsbediening die zich het dichtst bij knopnummers 1 en 3 bevindt.
6. Zodra de BLAUWE LED van de universele afstandsbediening snel knippert, drukt u langzaam en weloverwogen één keer op de knop van uw keuze op de universele afstandsbediening. De BLAUWE LED wordt continu en gaat dan uit. *Als u Chamberlain gebruikt met een gele LEARN-knop, ga dan direct naar de instructies voor de GELE LEARN-knop van Chamberlain® hieronder. Als u EEN ANDER merk/specificatie gebruikt, gaat u hieronder verder.
7. Druk op de garagedeuropener gedurende 2-3 seconden op de LEARN-knop en laat deze vervolgens los.
8. Druk op de universele afstandsbediening eenmaal per 2 seconden op de knop die u zojuist hebt geprogrammeerd totdat de garagedeuropener werkt. Dit kan meerdere keren duren. Het programmeren is voltooid.
   TIP: Laat het LED-lampje op de universele zender stoppen met knipperen voordat u op de volgende knop drukt.

INSTRUCTIES VOOR DE GELE LEARN-KNOP VAN CHAMBERLAIN®

Voor gebruik met Chamberlain®-technologie met een GELE LEARN-knop:

1. Druk op de garagedeuropener gedurende 2-3 seconden op de LEARN-knop en laat deze vervolgens los.
2. Druk op de universele afstandsbediening eenmaal per 2 seconden op de vooraf ingestelde knop OF de knop die u zojuist hebt geprogrammeerd totdat de garagedeuropener werkt. Laat deze draaien tot hij stopt.
   TIP: Laat het LED-lampje op de universele zender stoppen met knipperen voordat u op de volgende knop drukt.
3. Herhaal de bovenstaande stappen 1 en 2.
4. Test de knop - het programmeren is voltooid.

PROGRAMMEERHULP

Als de opener niet activeert na de weergegeven stappen, herhaalt u de stappen of neemt u contact op met de klantenservice via websitechat (www.geniecompany.com) of telefonisch op: 1-800-354-3643 voor programmeerhulp. U kunt ook deze QR-code scannen voor aanvullende informatie en links.

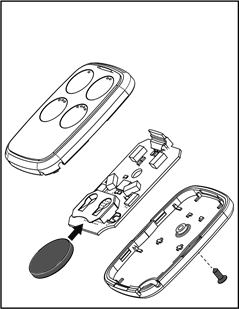

De batterij vervangen

Verwijder de kleine philips-schroef op de achterkant van de zonneklepclip. Wrik de behuizing open met een kleine munt of schroevendraaier. Vervang de batterij door een CR2032-knoopcel.

ONDERDELEN

Zonneklepclip


Zonneklephouder


Sleutelhanger

Voor patentinformatie: www.geniecompany.com/patent, ©2019 GMI Holdings DBA, The Genie Company

FCC Part 15.21 Verklaring:
Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.

FCC / IC Verklaring:
Dit apparaat voldoet aan FCC Part 15 en de licentievrije RSS-standaard(en) van Industry Canada. De werking is onderworpen aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking van het apparaat kan veroorzaken.

CONVERSIE-INSTRUCTIES VOOR GENIE® & OVERHEAD DOOR® VASTE CODE DIP-SCHAKELAARS

Hoe zien vaste code dip-schakelaars eruit en hoe zet ik ze om naar druk op de knop op mijn nieuwe universele afstandsbediening?
Als u een groep van 9 schakelaars hebt met 3 standen per schakelaar (TRINARY):

• Schakelaar in de STAND OMHOOG = Druk op knop 1
• Schakelaar in de MIDDEN-stand = Druk op knop 2
• Schakelaar in de STAND OMLAAG = Druk op knop 4 In dit voorbeeld zijn de knoppen:


  Als u een groep van 9-12 schakelaars hebt met 2 standen per schakelaar (BINARY):
• Schakelaar in de STAND OMHOOG = Druk op knop 1
• Schakelaar in de STAND OMLAAG = Druk op knop 4
  In dit voorbeeld zijn de knoppen:


STAP 1: Elk gearceerd vak hieronder vertegenwoordigt een DIP-schakelaarpositie.

Schrijf in deze vakken het cijfer 1, 2 of 4, afhankelijk van de STAND OMHOOG, MIDDEN of OMLAAG schakelaarpositie die u ziet op de afstandsbediening, opener of ontvanger.

Converteer de code:

• Schakelaar in de STAND OMHOOG = schrijf een "1"
• Schakelaar in de MIDDEN-stand = schrijf een "2"
• Schakelaar in de STAND OMLAAG = schrijf een "4"

Elk vak moet een 1, 2 of 4 bevatten. Elk vak moet overeenkomen met de positie van de schakelaar op uw afstandsbediening, opener of ontvanger. Als u minder dan 12 schakelaars hebt, vul dan alleen in wat u hebt.
*U moet naar dit gedeelte verwijzen in STAP 3.4 hieronder.

STAP 2: Bepaal welke specificatie/combinatie u hebt aan de hand van TABEL B hieronder

TABEL B

Omcirkel het aantal keren dat u op de knop drukt in Tabel B hierboven of schrijf het hieronder. Dit vertelt uw afstandsbediening welke merken/specs u hebt.

In dit vak moet 1, 2 of 3 staan.
*U moet naar dit gedeelte verwijzen in STAP 3.9 hieronder. STAP 3: De universele afstandsbediening programmeren:

De universele afstandsbediening programmeren

LEERMODUS INSCHAKELEN:
FIG. 1

1. Houd op de universele afstandsbediening knop #1 ingedrukt. |
2. Terwijl u knop #1 nog steeds ingedrukt houdt, drukt u vier keer op knop #4 op de universele afstandsbediening.
3. Laat beide knoppen los - De WITTE LED op de afstandsbediening knippert 4 keer snel.

DIP-SCHAKELAARS INVOEREN:

4. *Voer op de universele afstandsbediening in de volgorde de cijfers 1, 2 of 4 in zoals u hebt geschreven in STAP 1. De LED-lampjes branden bij elke druk op de knop.
5. Na de laatste invoer van de DIP-schakelaarpositie wacht u gewoon tot de BLAUWE LED 4 keer snel knippert en uitgaat.

KNOPSELECTIEMODUS INSCHAKELEN:

6. Houd op de universele afstandsbediening knop #2 ingedrukt.
7. Terwijl u knop #2 nog steeds ingedrukt houdt, drukt u vier keer op knop #3 op de universele afstandsbediening.
8. Laat beide knoppen los - de BLAUWE LED op de afstandsbediening begint te knipperen.
9. *Druk op de knop van uw keuze op de universele afstandsbediening het vereiste aantal keren dat is aangegeven in Tabel B in STAP 2 hierboven. U hebt 10 seconden om uw invoer te voltooien.
10. Na uw druk(ken) wacht u gewoon de rest van de 10 seconden af - de BLAUWE LED geeft een lange knippering en gaat dan uit.
11. Test de afstandsbediening.

PROGRAMMEERHULP: Als de opener niet wordt geactiveerd na de weergegeven stappen, herhaal dan de stappen of neem contact op met de klantenservice via websitechat (www.geniecompany.com) of telefonisch op: 1-800-354-3643 voor programmeerhulp.
