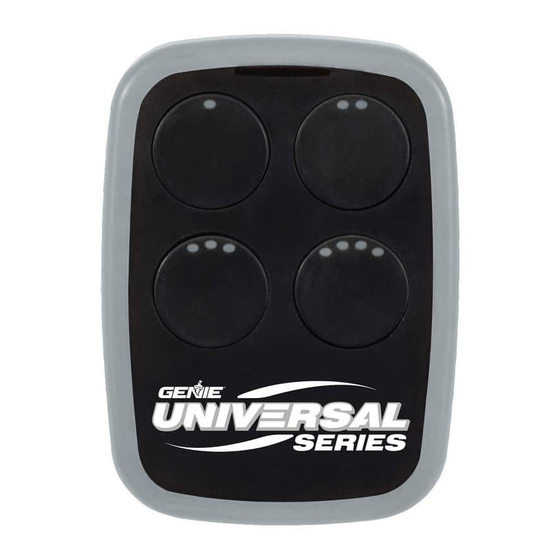

GENIE Universele 4-knops alternatieve programmeerinstructies

Algemene opmerkingen

Dit document bevat alternatieve instructies voor:

• Vaste code/Dip Switch programmering in afstandsbedieningen met software REVs v1.1.4 en hoger
  • Een andere manier om te zien of u software REV v1.1.4 of hoger heeft – Houd knop #1 ingedrukt. Terwijl u knop #1 ingedrukt houdt, drukt u vier keer op knop #4 op de afstandsbediening en laat u beide knoppen los. Als de witte LED knippert, is uw software v1.1.4 of hoger.
• De Quick Start-methode (Snelstartmethode) van programmeren voor elke software REV
• TEACH & PAIR programmeermethode in software REVs v1.1.8 en lager. De software REV van uw afstandsbediening vindt u op de achterkant gegraveerd
  • Een andere manier om te zien of u software REV v1.1.8 of lager heeft – als u knop #1 ingedrukt houdt – terwijl u knop #1 ingedrukt houdt, drukt u vier keer op knop #2 op de afstandsbediening en laat u beide knoppen los. Als de witte LED langzaam knippert, is uw software v1.1.8 of lager.
• Informatie over programmeren op Marantec-openers met de TEACH & PAIR-methode

DIP SWITCH / VASTE CODE PROGRAMMERING

Beschikbaar in afstandsbedieningen met software REVs v1.1.4 en hoger

Als de opener een groep schakelaars heeft met 3 standen per schakelaar (TRINARY):

• Schakelaar in de OMHOOG (+) positie = druk op knop 1
• Schakelaar in de MIDDEN (0) positie = druk op knop 2
• Schakelaar in de OMLAAG (-) positie = druk op knop 4

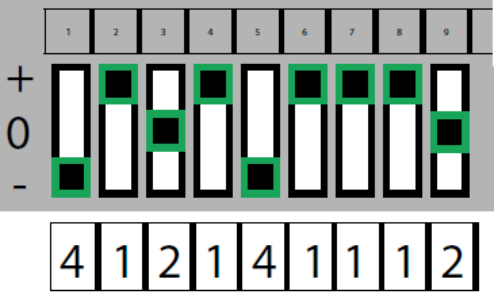

In dit voorbeeld zou de code zijn:

Als de opener een groep schakelaars heeft met 2 standen per schakelaar (BINARY):

• Schakelaar in de OMHOOG (+) positie = druk op knop 1
• Schakelaar in de OMLAAG (-) positie = druk op knop 4

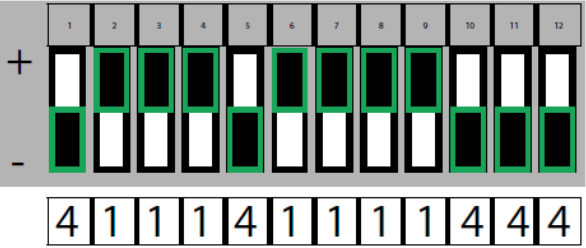

In dit voorbeeld zou de code zijn:

Stap 1: Noteer schakelaarposities

• Elk gearceerd vak hieronder vertegenwoordigt een schakelaarpositie. Schrijf in deze vakken het nummer 1, 2 of 4, afhankelijk van de +, 0 of – schakelaarpositie die op de afstandsbediening, opener of ontvanger wordt weergegeven. Als u minder dan 12 schakelaars heeft, vult u alleen in wat u heeft. U zult naar deze sectie verwijzen in STAP 3.4 hieronder.


Stap 2: Bepaal specificaties

• Zoek uw specificatie in TABEL B hieronder en noteer het nummer
  Dit vak moet één nummer tussen 1-8 bevatten. U zult hiernaar verwijzen in STAP 3.9 hieronder.

Tabel B

*Stanley-compatibiliteit beschikbaar in afstandsbedieningen met software REVs v1.1.8 en hoger

*Overhead Door 360-380-412 compatibiliteit beschikbaar in afstandsbedieningen met software REVs v2.1.7 en hoger

Stap 3: Programmeren

FIG.1

LEERMODUS INSCHAKELEN:

1. Druk op de universele afstandsbediening op knop #1 en houd deze ingedrukt.
2. Terwijl u knop #1 nog steeds ingedrukt houdt, drukt u vier keer op knop #4 op de universele afstandsbediening.
3. Laat beide knoppen los - De WITTE LED op de afstandsbediening knippert snel 4 keer.

DIP-SCHAKELAARS INVOEREN:

4. Voer op de universele afstandsbediening in de volgorde de nummers 1, 2 of 4 in zoals u in STAP 1 heeft geschreven. De LED licht op bij elke druk op de knop.
5. Na de laatste DIP-schakelaarpositie-invoer wacht u gewoon tot de BLAUWE LED snel 4 keer knippert en uitgaat.

KNOPSELECTIEMODUS INSCHAKELEN:

6. Druk op de universele afstandsbediening op knop #2 en houd deze ingedrukt.
7. Terwijl u knop #2 nog steeds ingedrukt houdt, drukt u vier keer op knop #3 op de universele afstandsbediening.
8. Laat beide knoppen los - de BLAUWE LED op de afstandsbediening begint te knipperen.
9. Druk het vereiste aantal keren op de knop van uw keuze op de universele afstandsbediening, zoals aangegeven in Tabel B in STAP 2 hierboven. U heeft 10 seconden om uw invoer te voltooien.
10. Na uw druk(ken) wacht u gewoon de rest van de 10 seconden - de BLAUWE LED geeft een lange knippering en gaat dan uit.

SNELSTARTMETHODE

Beschikbaar in afstandsbedieningen met elke software REV.

De Quick Start-methode (Snelstartmethode) maakt gebruik van de voorgeprogrammeerde fabrikantspecificaties op de universele afstandsbediening.

Raadpleeg FIG 1 om een van deze vier fabrikantvoorinstellingen te gebruiken om snel een knop te programmeren

• Knop 1: Genie Intellicode 1 of Overhead Door CodeDodger I
• Knop 2: Chamberlain® met een PAARSE LEER-knop
• Knop 3: Chamberlain® met een ORANJE/RODE LEER-knop
• Knop 4: Chamberlain® met een GELE LEER-knop*

Als u knop 1, 2 of 3 gebruikt:

1. Druk op de garagedeuropener gedurende 2-3 seconden op de LEER-knop en laat deze vervolgens los.
2. Druk op de universele afstandsbediening op de vooraf ingestelde knop die overeenkomt met uw opener en laat deze één keer per 2 seconden los totdat de garagedeuropener werkt. Programmeren is voltooid.

TIP: Laat het LED-lampje op de universele zender stoppen met knipperen voordat u de volgende keer op de knop drukt.

*Als u knop 4 gebruikt voor een GELE LEER-knop van Chamberlain, LiftMaster of Craftsman:

1. Houd knop #4 5 seconden ingedrukt - laat de knop los nadat de witte LED 3 keer knippert en uitgaat.
   1. ALLEEN als u uw Yellow Learn Button (Gele Leerknop)-opener handmatig moest wijzigen in een 390MHz vanwege interferentieproblemen - houdt u de knop in de bovenstaande stap gewoon 10 seconden ingedrukt - nadat de witte LED's voor de tweede keer knipperen - gaan alle LED's volledig uit - laat de knop vervolgens los. Als u de opener niet handmatig naar 390MHz hoefde te wijzigen, negeert u deze regel 1a.
2. Druk op de opener gedurende 2-3 seconden op de LEER/PROGRAMMEER-knop en laat deze vervolgens los.
3. Druk op de afstandsbediening ÉÉN keer op de knop die u heeft gekozen. De opener zal klikken.
4. Druk nogmaals op de opener op de LEER/PROGRAMMEER-knop gedurende 2-3 seconden en laat deze vervolgens los.
5. Druk op de afstandsbediening nogmaals ÉÉN keer op de knop die u heeft gekozen. De opener zal opnieuw klikken.
   De volgende keer dat u op de knop drukt, moet de opener werken.

TIP: Laat het LED-lampje op de universele zender stoppen met knipperen voordat u de volgende keer op de knop drukt.

TEACH & PAIR PROGRAMMEERMETHODE

Beschikbaar in afstandsbedieningen met software REVs v1.1.8 en lager (staat ook FAAC-ontvangercompatibiliteit toe)

TEACH & PAIR PROGRAMMEERMETHODE voor alle openers BEHALVE ID#4 Yellow Learn Button (Gele Leerknop)

1. Druk op de universele afstandsbediening op knop #1 en houd deze ingedrukt
2. Terwijl u knop #1 nog steeds ingedrukt houdt, drukt u vier keer op knop #2 op de universele afstandsbediening
3. Laat beide knoppen los - WITTE LED knippert langzaam.
4. Plaats de bestaande, operationele afstandsbediening en de universele afstandsbediening binnen 10 cm van elkaar
5. Houd de operationele knop van de originele afstandsbediening ingedrukt. Laat niet los totdat de nieuwe universele afstandsbediening knippert en verandert van langzame WITTE knipperingen naar snelle BLAUWE knipperingen. U heeft 20 seconden om te voltooien.
   TIP: Als de universele afstandsbediening de transmissie niet herkent, probeer dan verschillende afstanden tussen 0"-10" vanaf de zijkant van de universele afstandsbediening die zich het dichtst bij de knopnummers 1 en 3 bevindt.
6. Zodra de BLAUWE LED van de universele afstandsbediening snel knippert, drukt u ÉÉN keer op de knop van uw keuze op de universele afstandsbediening. De BLAUWE LED wordt ononderbroken en gaat uit.
7. Druk op de opener gedurende 2-3 seconden op de LEER/PROGRAMMEER-knop en laat deze vervolgens los.
8. Druk één keer per 2 seconden op de knop die u zojuist heeft geprogrammeerd en laat deze los totdat de garagedeuropener werkt.
9. Test de knop - programmeren is voltooid.
   TIP: Laat het LED-lampje op de universele zender stoppen met knipperen voordat u de volgende keer op de knop drukt.

TEACH & PAIR PROGRAMMEERMETHODE ALLEEN voor ID#4 Chamberlain®/LiftMaster®/Craftsman®Yellow Learn Button (Gele Leerknop)

1. Druk op de universele afstandsbediening op knop #1 en houd deze ingedrukt.
2. Terwijl u knop #1 nog steeds ingedrukt houdt, drukt u vier keer op knop #2 op de universele afstandsbediening.
3. Laat beide knoppen los - WITTE LED knippert langzaam.
4. Plaats de bestaande, operationele afstandsbediening en de universele afstandsbediening binnen 10 cm van elkaar.
5. Houd de operationele knop van de originele afstandsbediening ingedrukt. Laat niet los totdat de nieuwe universele afstandsbediening knippert en verandert van langzame WITTE knipperingen naar snelle BLAUWE knipperingen. U heeft 20 seconden om te voltooien.
   TIP: Als de universele afstandsbediening de transmissie niet herkent, probeer dan verschillende afstanden tussen 0"4" vanaf de zijkant van de universele afstandsbediening die zich het dichtst bij de knopnummers 1 en 3 bevindt.
6. Zodra de BLAUWE LED van de universele afstandsbediening snel knippert, drukt u ÉÉN keer op de knop van uw keuze op de universele afstandsbediening. De BLAUWE LED wordt ononderbroken en gaat uit.
7. Houd de knop die u zojuist heeft gekozen op de universele afstandsbediening ingedrukt totdat de witte LED 3 keer knippert en uitgaat (@5 seconden)
   1. ALLEEN als u uw Yellow Learn Button (Gele Leerknop)-opener handmatig moest wijzigen in een 390MHz vanwege interferentieproblemen - houdt u de knop in de bovenstaande stap gewoon 10 seconden ingedrukt - nadat de witte LED's voor de tweede keer knipperen - gaan alle LED's volledig uit - laat de knop vervolgens los. Als u de opener niet handmatig naar 390MHz hoefde te wijzigen, negeert u deze regel 7a.
8. Druk op de opener gedurende 2-3 seconden op de LEER/PROGRAMMEER-knop en laat deze vervolgens los.
9. Druk op de afstandsbediening ÉÉN keer op de knop die u heeft gekozen. De opener zal klikken.
10. Herhaal STAP 8 & 9.
11. Test de knop - programmeren is voltooid.
    TIP: Laat het LED-lampje op de universele zender stoppen met knipperen voordat u de volgende keer op de knop drukt.

MARANTEC® en TEACH & PAIR PROGRAMMEREN

Beschikbaar in afstandsbedieningen met software REVs v1.1.8 en lager (staat ook FAAC-ontvangercompatibiliteit toe)

Algemene informatie:

Marantec-openers staan slechts 'één' set code in de bediening toe. De zender(s) en/of het toetsenbord dat bij de opener werd geleverd, zijn ingesteld op deze enkele code.

Wanneer de universele zender wordt toegevoegd aan de bestaande Marantec-familie, moet de TEACH & PAIR-programmeermethode worden gebruikt. Met deze programmeermethode kan de universele zender luisteren en die bestaande transmissie vervolgens herhalen, waardoor deze deel gaat uitmaken van die ene codefamilie. Als u de LEER-methode van programmeren gebruikt met een Marantec-opener in plaats van de TEACH & PAIR-methode, genereert dit een NIEUWE code en ZAL deze werken met de opener... MAAR de bestaande zender-/toetsenbordfamilie werkt niet meer.

Een Marantec-opener programmeren met behulp van de TEACH & PAIR-methode:

1. Volg de TEACH & PAIR-instructies op de vorige pagina voor alle ID#s BEHALVE #4 – STOP nadat u STAP 6 heeft voltooid. Ga verder bij STAP 7 in de onderstaande instructie.
   Op de Marantec-opener:
   7. Om de systeeminstelling te starten, houdt u de knop op het bedieningspaneel ongeveer 5 seconden ingedrukt. Zodra de timersteller op het display de telling van 5 bereikt, laat u de knop los.
   8. Het knipperende pictogram van de open deur wordt eerst weergegeven op het scherm van het bedieningspaneel. Druk op de knop om door verschillende opties te bladeren.

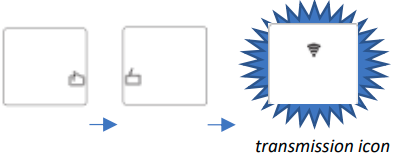

      Wanneer het transmissiepictogram op het display verschijnt, stopt u met het indrukken van de knop - het transmissiepictogram begint te knipperen. Dit geeft aan dat de opener klaar is om de universele afstandsbediening te herkennen.
   9. Druk één keer op de knop die u op de universele afstandsbediening heeft voorbereid – het transmissiepictogram stopt met knipperen en verandert in een ononderbroken pictogram. Dit geeft aan dat de afstandsbediening succesvol is herkend door de opener.

   10. Druk op de knop om de invoer op te slaan en de systeeminstelling te beëindigen. Druk één keer op de knop van de afstandsbediening en laat deze los. De opener zou moeten werken. Het display ziet er na de installatie als volgt uit:
