Genie Universal Series, GUWWC Handleiding

Inleiding

LED-signalen:

• LED blauw knipperen geeft de status NORMAAL aan
• LED rood knipperen geeft een LAGE BATTERIJ aan
• LED's variëren tijdens het programmeren Gebruik geen oude en nieuwe batterijen door elkaar. Gebruik geen alkaline-, standaard (koolstof-zink) of oplaadbare (nikkel-cadmium) batterijen door elkaar.

EEN BEWEGENDE DEUR KAN ERNSTIG LETSEL OF DE DOOD VEROORZAKEN.

• Installeer de wandconsole NIET, tenzij de veiligheidsvoorzieningen van de deurbediening werken zoals vereist in de handleiding van de deurbediening.
• De wandconsole moet in het zicht van de deur worden gemonteerd, op minstens 1,5 meter boven de vloer en vrij van bewegende deuronderdelen.
• Houd de deur te allen tijde in het zicht wanneer de deur beweegt.
• Laat kinderen NIET met de bedieningselementen van de opener spelen. Als de veiligheidsomkering niet goed werkt:
• Sluit de deur en ontkoppel de opener met behulp van de handmatige ontgrendelingshendel.
• Gebruik de zender of bedieningselementen NIET voor de deurbediening.
• Raadpleeg de gebruikershandleidingen van de deur en de deuropener voordat u reparaties uitvoert.

Het wordt aanbevolen om het programmeren te voltooien voordat u de wandconsole monteert.

DINGEN DIE U MOET WETEN VOORDAT U BEGINT:

• Uitsluitend te gebruiken met garagedeuropeners die voldoen aan UL 325, vervaardigd na 1993 met werkende foto-ogen geïnstalleerd.
• Tijdens het programmeren kan de garagedeuropener werken. Zorg ervoor dat er zich geen personen of obstakels in de buurt van de garageopening bevinden.
• Druk niet langer dan de vermelde 2-3 seconden op de LEARN button (leertoets), omdat dit ertoe kan leiden dat de bestaande, operationele afstandsbedieningen en keypads niet meer werken.
• Alle DOOR buttons (deurknoppen) zijn in de fabriek ingesteld op Genie Intellicode® 1.

Hieronder vindt u de merken en specificaties waarmee deze console compatibel is. Zoek het ID# in onderstaande tabel A dat verwijst naar uw specifieke openerspecificatie. U hebt dit nummer nodig tijdens het programmeren. Raadpleeg STAP 1 om het type en/of de LEARN/PROGRAM button (leer-/programmeerknop) te vinden.

Tabel A

OPMERKING: Tijdens het programmeren zal de garagedeuropener werken. Zorg ervoor dat er zich geen personen of obstakels in de buurt van de garageopening bevinden.

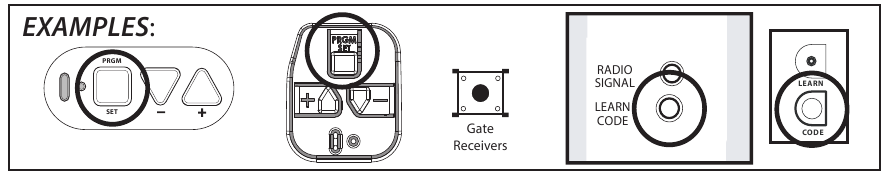

SPECIFICATIES & LEARN BUTTON (LEERKNOP) VINDEN

1. Zoek het merk en de specificaties van de opener/ontvanger voor uw apparaat door de sticker op de opener/ontvanger, de instructiehandleiding, de huidige afstandsbedieningen voor de opener of de oorspronkelijke fabrikant van de opener/ontvanger te raadplegen.
2. Zoek de LEARN/PROG button (leer-/programmeerknop) op uw apparaat - de vorm, kleur of naam van deze button (knop) kan per merk verschillen. Zorg ervoor dat u bij garagedeuropeners onder de lichtkappen kijkt. Bij commerciële openers of hekopener kan deze button (knop) zich op de printplaat van de opener bevinden. In sommige gevallen kan deze button (knop) ook op een externe ontvanger zitten die op of in de buurt van het product is gemonteerd. Raadpleeg indien nodig de handleiding van het apparaat.

DE UNIVERSELE DRAADLOZE WANDCONSOLE PROGRAMMEREN

Voor ID#4 Chamberlain®/LiftMaster®/Craftsman® Yellow Learn Button (gele leertoets) - ga direct naar het juiste gedeelte hieronder. Ga voor alle andere ID#'s verder naar het gedeelte LEERMETHODE.

LEERMETHODE (AANBEVOLEN PROGRAMMEREN)
Raadpleeg tabel A om uw specificaties en beschikbare programmeeropties te vinden. Elke button (knop) kan afzonderlijk worden geprogrammeerd om tot 3 verschillende merken garagedeuropeners en hekontvangers te bedienen.

1. Verwijder het activeringslipje uit het batterijcompartiment.
2. Zoek en onthoud het vereiste aantal keren dat de button (knop) moet worden ingedrukt (ID#) in de kolom LEERMETHODE naast uw merken/specificatie in tabel A.
   ONTHOUD: Ga ALLEEN voor ID#4 Chamberlain®/LiftMaster®/Craftsman® Yellow Learn Button (gele leertoets) direct naar de onderstaande instructies. Ga voor alle andere ID#'s verder met stap 3.
3. Houd de DELAY button (vertragingstoets) ingedrukt totdat ALLE 3 BLAUWE LED's beginnen te knipperen en laat vervolgens los (@5 sec.)
4. Druk het vereiste aantal keren uit stap 1 (tabel A) op de DOOR button (deurknop) van uw keuze. TIP: U kunt desgewenst alle 3 de DOOR buttons (deurknoppen) tegelijkertijd programmeren. Het indrukken van de DELAY button (vertragingstoets) geeft aan dat alle buttons (knoppen) voltooid zijn.
5. Druk één keer op de DELAY button (vertragingstoets) om aan te geven dat de invoer is voltooid.
6. Druk op de opener 2-3 seconden op de LEARN/PROGRAM button (leer-/programmeerknop) en laat vervolgens los.
7. Druk één keer per twee seconden op de DOOR button (deurknop) die u zojuist hebt geprogrammeerd totdat de opener werkt.
8. Wanneer de deur stopt met bewegen, drukt u nogmaals op de DOOR button (deurknop) om te testen. Het programmeren is voltooid.

ALLEEN voor ID#4 Chamberlain®/LiftMaster®/Craftsman® Yellow Learn (gele leertoets):

1. Verwijder het activeringslipje uit het batterijcompartiment
2. Houd de DELAY button (vertragingstoets) ingedrukt totdat ALLE 3 BLAUWE LED's beginnen te knipperen en laat vervolgens los (@5 sec.)
3. Druk vier keer op de DOOR button (deurknop) van uw keuze.
4. Druk één keer op de DELAY button (vertragingstoets) om aan te geven dat de invoer is voltooid.
5. Houd de DOOR button (deurknop) die u zojuist hebt gekozen ingedrukt - nadat de RODE LED in de bovenste button (knop) knippert en uitgaat (@5 sec.) - laat u de button (knop) los.
   1. ALLEEN ALS u uw Yellow Learn Button opener (gele leertoets) handmatig hebt moeten wijzigen in een 390MHz vanwege interferentieproblemen - houdt u de button (knop) in de bovenstaande stap gedurende @10 seconden ingedrukt nadat de rode LED voor de tweede keer knippert en uitgaat - laat u vervolgens de button (knop) los. Als u de opener niet handmatig naar 390MHz hebt hoeven wijzigen, negeert u deze regel 5a.
6. Druk op de opener 2-3 seconden op de LEARN/PROGRAM button (leer-/programmeerknop) en laat vervolgens los.
7. Druk ÉÉN keer op de DOOR button (deurknop) die u hebt gekozen. De opener klikt.
8. Druk op de opener nogmaals 2-3 seconden op de LEARN/PROGRAM button (leer-/programmeerknop) en laat vervolgens los.
9. Druk nogmaals ÉÉN keer op de DOOR button (deurknop) die u hebt gekozen. De opener klikt nogmaals.
10. Druk nogmaals op de DOOR button (deurknop) en de opener wordt geactiveerd.
11. Wanneer de deur stopt met bewegen, drukt u nogmaals op de DOOR button (deurknop) om te testen. Het programmeren is voltooid.

DE WANDCONSOLE MONTEREN

Wandconsoles moeten op minstens 1,5 meter van de vloer worden gemonteerd op een handige plek in het zicht van de garagedeur.

• Verwijder de batterijklep, het batterijactiveringslipje en de batterijen.

Montage op garageframe:

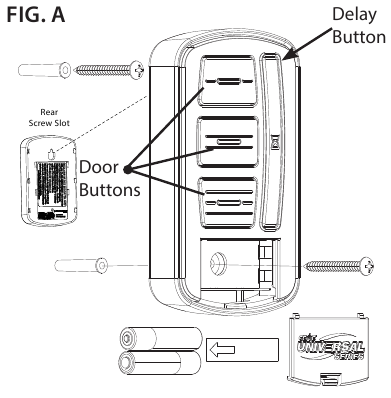

1. Markeer en boor een geleidegat van 3/32" voor de montageschroef met sleuf. Zie afb. A.
2. Installeer de meegeleverde schroef in het geleidegat, waarbij u een opening van 1/8" tussen de schroefkop en de muur laat.
3. Haak de montagesleuf aan de achterkant van de wandconsole over de schroef.
4. Markeer en boor een geleidegat van 3/32" voor de schroef onder de batterijklep.
5. Zet de wandconsole aan de muur vast. (Draai niet te vast).
6. Plaats de batterijen en de batterijklep terug.

Montage op gipsplaat:

1. Boor een geleidegat van 3/16" voor het gipsplaatanker met sleuf. Zie afb. A.
2. Tik het gipsplaatanker lichtjes met een hamer in het gat totdat het gelijk ligt met de muur.
3. Installeer de meegeleverde schroef in het anker, waarbij u een opening van 1/8" tussen de schroefkop en de muur laat.
4. Haak de montagesleuf aan de achterkant van de wandconsole over de schroef.
5. Markeer de positie van het geleidegat voor het gipsplaatanker onder de batterijklep en verwijder de wandconsole.
6. Boor een geleidegat van 3/16" voor het gipsplaatanker onder de batterijklep.
7. Tik het anker lichtjes met een hamer in het gat totdat het gelijk ligt met de muur.
8. Zet de wandconsole aan de muur vast. (Draai niet te vast).
9. Plaats de batterijen en de batterijklep terug.

DE WANDCONSOLE BEDIENEN

OPMERKING: De veiligheidssensor override werkt niet met deze console.

Een deur bedienen:

1. Druk op de deurknop (door button) van uw keuze en laat deze los. De deur gaat omhoog of omlaag.

Om de DELAY (vertraging)-functie op een willekeurige DOOR button (deurknop) te starten:

1. Druk één keer op de DELAY button (vertragingstoets) en laat deze los voor 10 seconden, twee keer voor 15 seconden of drie keer voor een DELAY (vertraging) van 20 seconden.
2. Druk op de DOOR button (deurknop) van uw keuze en laat deze los. De activering wordt met 10, 15 of 20 seconden vertraagd.

OPMERKING: Met deze functie wordt een open deur vertraagd bij het sluiten. Een gesloten deur wordt vertraagd bij het openen. Druk nogmaals op dezelfde DOOR button (deurknop) om de activering te annuleren.

De draadloze wandconsole wissen:

1. Houd tegelijkertijd zowel de bovenste DOOR button (deurknop) als de onderste DOOR button (deurknop) ingedrukt.
2. Wanneer de LED op de middelste DOOR button (deurknop) twee lange knipperingen geeft en uitgaat - laat u beide buttons (knoppen) los (@ 5 seconden).

OPMERKING: Hiermee worden alle buttons (knoppen) teruggezet naar de fabrieksinstelling van Genie Intellicode 1. Raadpleeg voor buttons (knoppen) die zijn geprogrammeerd op een Genie Intellicode 1-eenheid de bedieningshandleiding om de powerhead te wissen.

Neem voor vragen of probleemoplossing contact op met de klantenservice via websitechat (www.geniecompany.com); of telefonisch op: 1-800-354-3643 voor hulp.
Scan de QR-code voor instructies, video's of aanvullende informatie en links.
