Orbis ALPHA - Handleiding tijdschakelaar
OVERZICHT

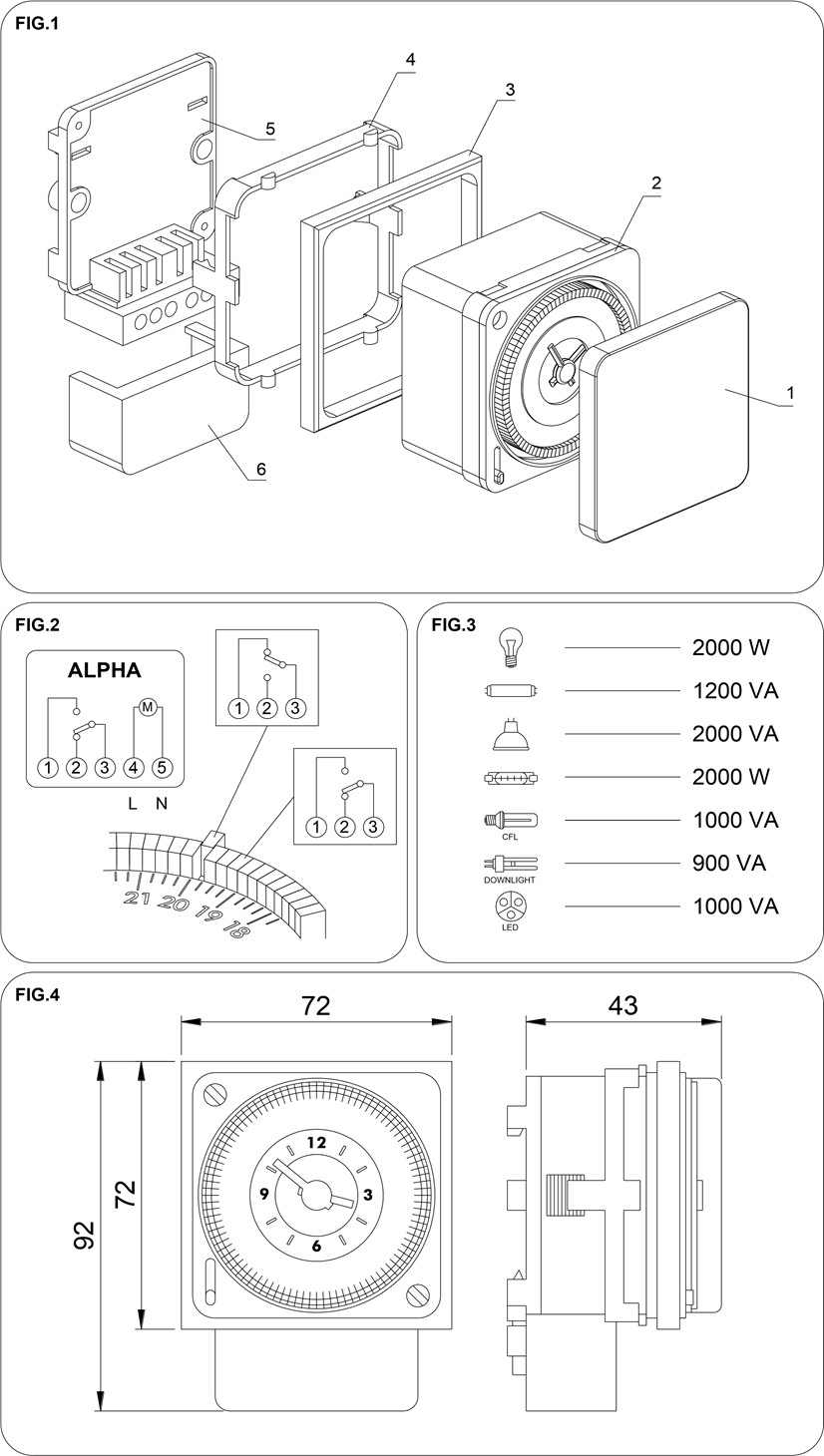

FIG.1
- Transparante beschermkap.
- Alpha module.
- Plastic frame voor 72x72 inbouwmontage.
- Plastic beugel voor 72x72 inbouwmontage.
- Basis met aansluitklemmen voor DIN- of wandmontage.
- Klemafdekking.
BESCHRIJVING
Besturingsapparaat met onafhankelijke montage voor wandmontage, paneel of 35 mm rail, in overeenstemming met DIN EN 60715.

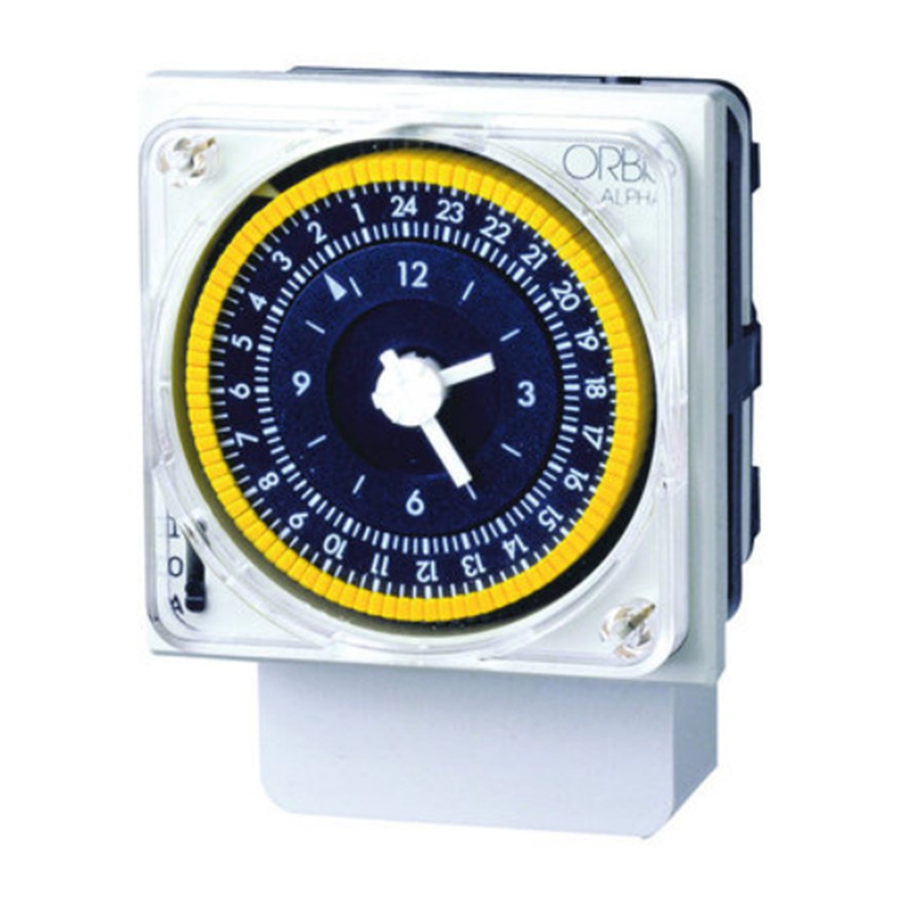

De ALPHA tijdschakelaar bestuurt elke elektrische installatie door middel van dagelijkse (D en QRD) of wekelijkse (S en QRS) programma's.
INSTALLATIE
LET OP:
Elektrische apparaten moeten worden geïnstalleerd en gemonteerd door een erkend installateur.
Draai de schroeven los om de klokvoet te verwijderen.
Sluit de draden aan volgens het FIG.2 aansluitschema.
PROGRAMMA
Voor het instellen van het programma, verplaatst u de pinnen naar de IN- of OUT-positie. Aangezien de pinnen een wisselcontact activeren, moet u er rekening mee houden dat de pinnen in de OUT-positie het contact sluiten tussen klem 1 en 3 op de IN-positie klem 2 en 3.
UUR BIJWERKEN
Draai aan de knop door aan de minutenwijzer te draaien.
HANDMATIGE BEDIENING
A = Auto. Tijd geprogrammeerd.
O = Uit. Permanent uit (uitgangsklem 2).
I = Aan. Permanent aan (uitgangsklem 1).
TECHNISCHE EIGENSCHAPPEN
| Voedingsspanning | Volg de aanwijzingen |
| Schakelvermogen | 16(4) A 250 V ~ |
| Type actie | 1B, 1T, 1U, 1R (D en S) 1B, 1T, 1U, 1S (QRD en QRS) |
| Stroomverbruik | 0,8 W |
| Nauwkeurigheid in werking | D en S: Afhankelijk van de netfrequentie QRD en QRS: ± 1 sec/dag bij 23º C |
| Gangreserve | D en S: zonder reserve QRD en QRS: 100 uur na ononderbroken voeding van 48 uur |
| Type wijzerplaat | Dagelijks: 96 pinnen Wekelijks: 84 pinnen |
| Minimale schakeltijd | Dagelijks: 15 minuten Wekelijks: 2 uur |
| Nauwkeurigheid in werking | Dagelijks: ± 5 minuten Wekelijks: ± 10 minuten |
| Bedrijfstemperatuur | -10º C tot +50º C |
| Werkingscategorie | IP 20 conform EN 60529 |
| Beschermingsklasse | II onder correcte montageomstandigheden |
| Vervuilingsgraad | 2 |
LET OP:
Dit apparaat bevat een batterij waarvan de inhoud schadelijk kan zijn voor het milieu. Gooi het apparaat niet weg zonder de batterij te verwijderen en in de juiste container voor gerecyclede batterijen te doen, of stuur het complete apparaat terug naar de fabriek.
ORBIS TECNOLOGÍA ELÉCTRICA, S.A.
Lérida, 61 E–28020 MADRID
Teléfono: + 34 91 5672277;
Fax: +34 91 5714006
E-mail: info@ orbis.es
http://www.orbis.es
