Orbis DICROMAT+, DICROMAT 2+ Handleiding Nabijheidsschakelaar

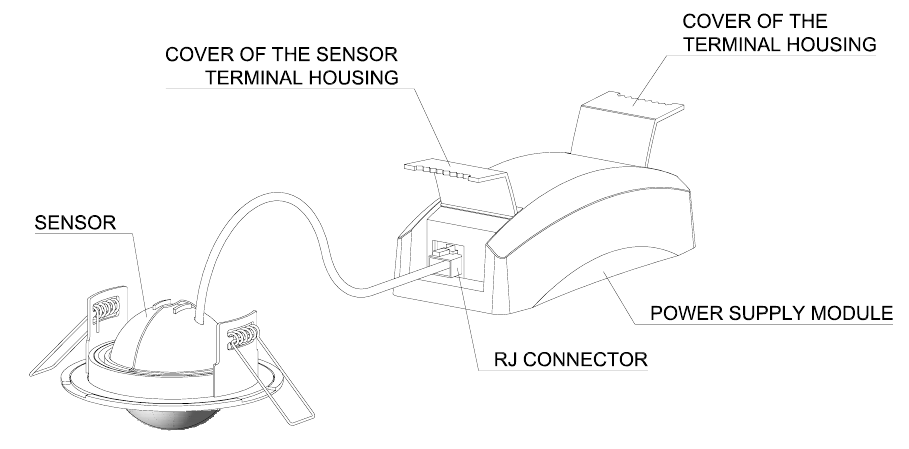

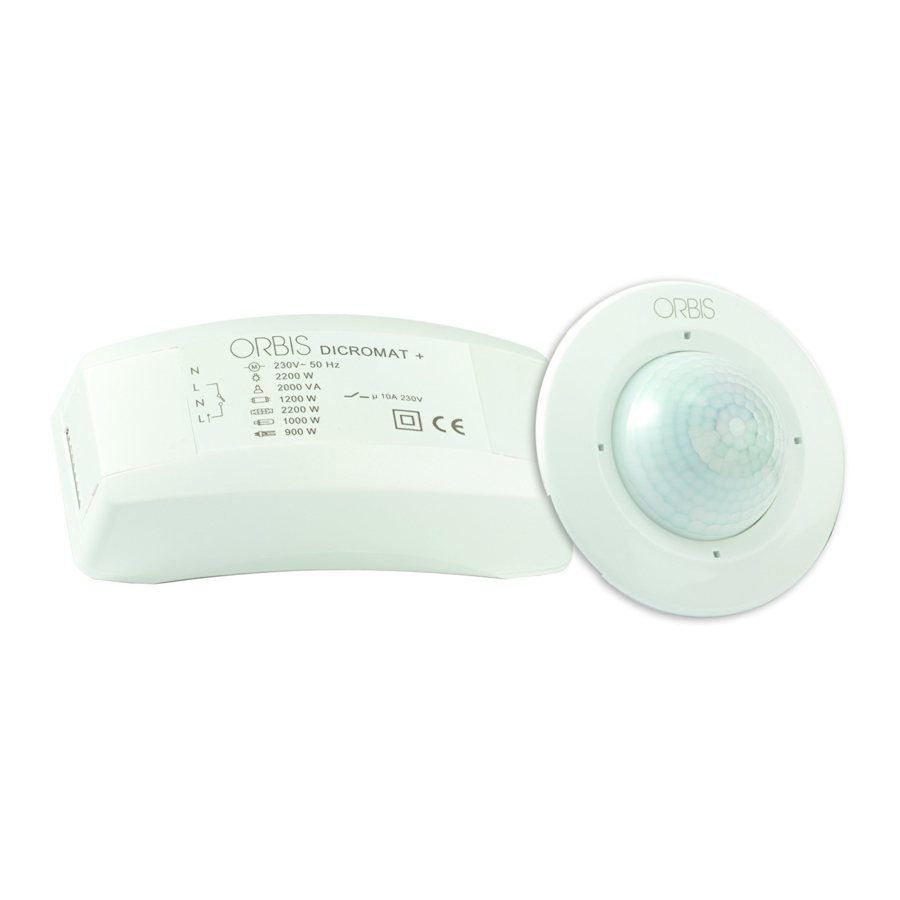

Overzicht van het apparaat

BESCHRIJVING

De DICROMAT + nabijheidsschakelaar detecteert de onzichtbare infrarode emissies afkomstig van mensen en andere warmtebronnen zonder enige vorm van straling uit te zenden.
In de DICROMAT + kunnen meerdere bewegingsdetectiesensoren (extra sensoren) worden aangesloten op één enkele voedingseenheid.
Wanneer een warmtebron onder een sensor van de nabijheidsschakelaar beweegt, worden de uitgangscircuits ingeschakeld, en wanneer er geen beweging meer wordt gedetecteerd, worden ze uitgeschakeld na een vertragingstijd die alleen in de hoofdsensor kan worden ingesteld.
Het DICROMAT + circuit, evenals circuit 1 van de DICROMAT 2+, reageert alleen wanneer de lichtomstandigheden lager zijn dan het niveau dat is geselecteerd in de hoofdsensor. Circuit 2 van de DICROMAT 2+ reageert altijd onafhankelijk van de gereguleerde helderheid. De DICROMAT + is niet geschikt voor alarmsystemen.

INHOUD VAN DE DOOS

• 1 voedingseenheid
• 1 hoofdsensor.
• 1 verlengkabel van 50 cm voor sensoren.
• 1 detectiegebiedbegrenzer.

INSTALLATIE

De installatie en montage van elektrische apparaten dient te worden uitgevoerd door een erkend installateur.
Het apparaat is intern beschermd tegen storing door een veiligheidscircuit. Niettemin kunnen sommige bijzonder sterke elektromagnetische velden de werking ervan verstoren, daarom mag het niet in de buurt van inductieve belastingen (motoren, transformatoren, enz.) worden gemonteerd.

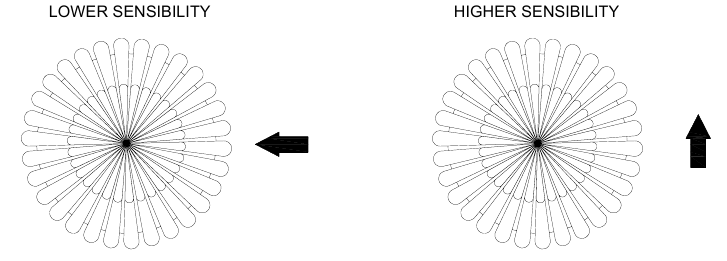

Bij de DICROMAT + installatie moet er rekening mee worden gehouden dat de detectie plaatsvindt bij het kruisen van de detectiebundels, en daarom, als de te detecteren warmtebron parallel loopt aan de bundels (ze niet kruist), zal deze op een kleinere afstand worden gedetecteerd, aangezien deze de bundels pas kruist als deze zeer dicht bij de sensor is.

In deze figuren geeft de pijl de richting aan waarin de persoon of het te detecteren object beweegt.

De omgevingstemperatuur van de behuizing waarin de DICROMAT + is geïnstalleerd, heeft een aanzienlijke invloed op de detectiegevoeligheid en dus op de detectieafstand. De gevoeligheid is minder bij hogere temperaturen, aangezien het apparaat werkt met de beweging van een warmtebron. Hoe dichter de omgevingstemperatuur bij 36 ºC ligt (in de meeste gevallen is 36 ºC de temperatuur van het menselijk lichaam), hoe slechter de detectie.
Mist of regen kan het detectieveld belemmeren. Kleding vermindert de warmtebijdrage aan de behuizing en vermindert dus de detectiegevoeligheid.
Als twee DICROMAT+'s in dezelfde behuizing zijn aangesloten, mag de lamp die door een van hen wordt gevoed niet in het detectieveld van de andere staan.

MONTAGE

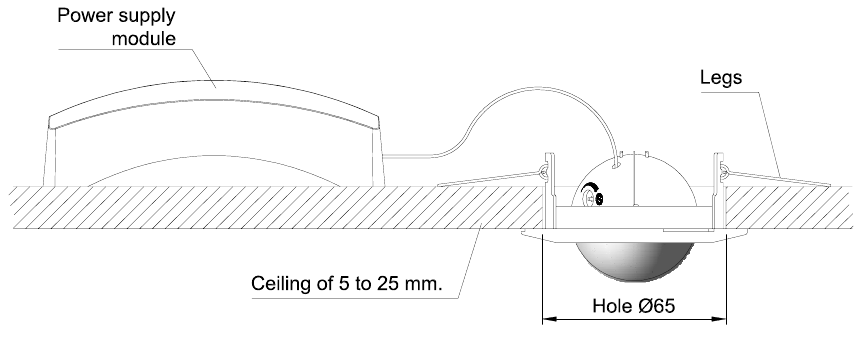

Ingebouwd in het plafond, vermijd de aanwezigheid van sterk reflecterende oppervlakken (vloeistoffen), elementen die onderhevig zijn aan abrupte temperatuurveranderingen (verwarming, airconditioning) of lichtbronnen en objecten die met de wind kunnen bewegen (gordijnen, kleine bomen, enz.) in het detectiegebied. Boor een gat met een diameter van 65 mm. De dikte van het plafond moet tussen 5 en 25 mm liggen.

ONTKOPPEL DE SPANNING VOORDAT U BEGINT MET INSTALLATIE EN BEDRADING. HERSTEL DE SPANNING WANNEER HET APPARAAT VOLLEDIG IS GEÏNSTALLEERD.

Open de deksel van de aansluitklemmenkast van de voedingseenheid.

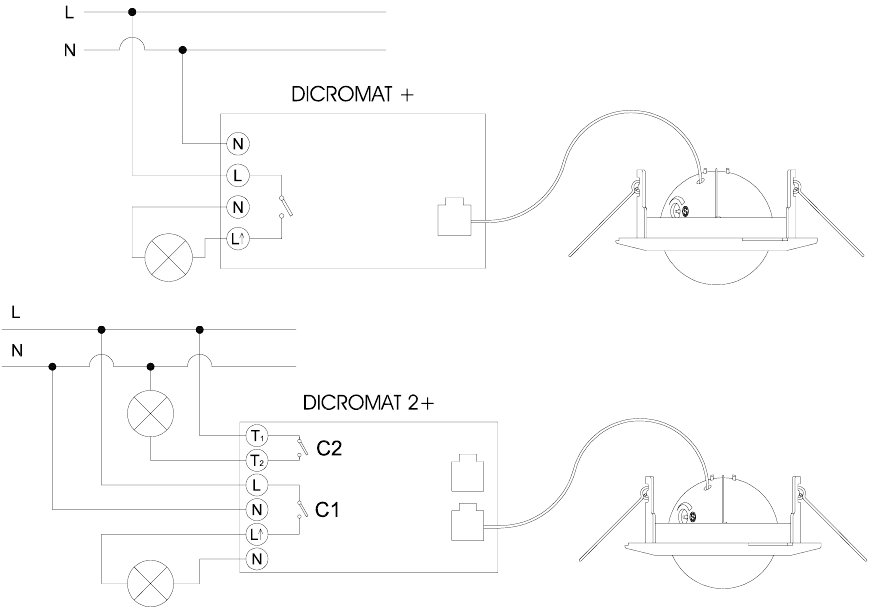

Sluit de voeding en de belasting aan volgens de volgende schema's:

Controleer de gemaakte verbindingen zorgvuldig.
Sluit de deksel van de aansluitklemmenkast.
Open de deksel van de sensor aansluitklemmenkast van de voedingseenheid. |
Sluit de DICROMAT + en DICROMAT SENSOR + aan volgens het SENSOR BEDRADINGSSCHEMA dat aan het einde van deze instructie staat.

Sluit de deksel van de sensor aansluitklemmenkast van de voedingseenheid.
Breng de voedingseenheid door het gat dat in het plafond is geboord.
Bevestig de sensor in het plafond. Plaats de poten aan de binnenkant van het plafondgat. |
Druk stevig aan totdat de sensorrand gelijk ligt met het plafond.

INBEDRIJFSTELLING. AANPASSINGEN

Bij de eerste aansluiting of bij langdurige stroomonderbrekingen blijft het apparaat 30 seconden actief, waarna het overgaat naar de normale werking.

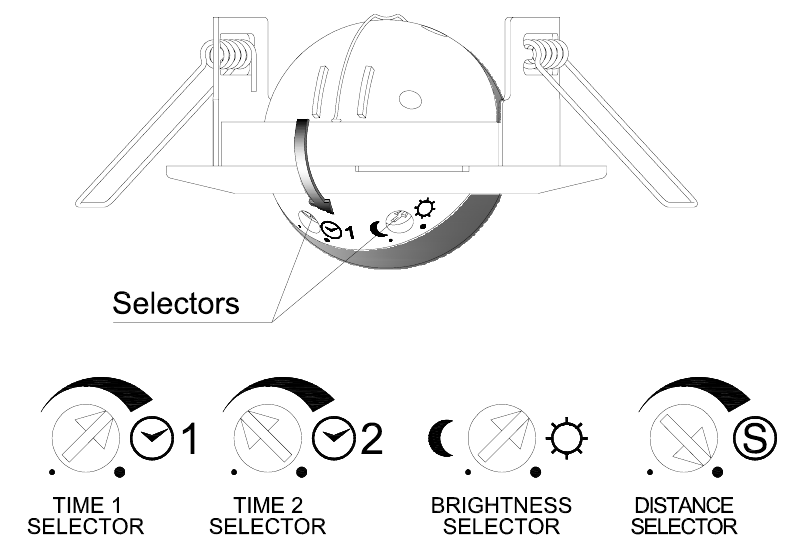

Door de sensordetector volledig naar één kant te draaien, worden de "Time 1" (Tijd 1) en helderheid aanpassingsselectoren zichtbaar.

Door naar de andere kant te draaien, verschijnt de afstand aanpassingsselector, en in de DICROMAT 2+ versie, de "Time 2" (Tijd 2) aanpassingsselector.

HET DETECTIEVELD INSTELLEN

Om het detectieveld in te stellen, gaat u als volgt te werk:
Om het detectieveld in te stellen, draait u de afstand selector naar de maximale positie (7m), de helderheid selector naar de positie "" en de "Time 1" (Tijd 1) en "Time 2" (Tijd 2) selectors naar de minimale positie.
Beweeg binnen de grenzen van het detectieveld om de dekking te controleren. De grenzen van dit veld kunnen worden gevarieerd met de afstand selector (S) tot 7 meter in diameter met het apparaat gepositioneerd op een hoogte van 2,5 meter.

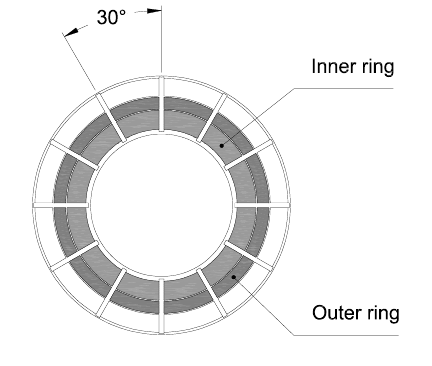

De DICROMAT + wordt geleverd met een detectiegebiedbegrenzer verdeeld in 12 sectoren met twee hoogtes die kunnen worden bijgesneden. Om een sector van het veld uit te sluiten, bedekt u het overeenkomstige deel van de lens met de begrenzer aangepast aan uw behoeften. Elke sector blokkeert een gebied van 30 graden.

De sensorkop kan om een van zijn assen kantelen als het gewenst is om het detectiegebied te verplaatsen.

DETECTIE INDICATOREN

Er is een rode LED in de sensoren die oplicht wanneer een detectie wordt gedaan. Deze LED kan worden gebruikt om te helpen bij de aanpassing van het detectieveld zonder de belasting te hoeven aansluiten.

DE HELDERHEID INSTELLEN (alleen in de hoofdsensor)

Het DICROMAT + circuit, evenals circuit 1 van de DICROMAT 2+, kan worden afgestudeerd om alleen te reageren wanneer de lichtomstandigheden lager zijn dan het geselecteerde niveau. Door de helderheid selector naar de positie "" te draaien, zullen ze reageren onder alle helderheidsomstandigheden. Door de helderheid selector naar de positie "e" te draaien, reageren ze alleen in omstandigheden met weinig helderheid. Circuit 2 (T1-T2) van de DICROMAT 2+ reageert altijd onafhankelijk van de gereguleerde helderheid.

Om de wijzigingen die in de potentiometers zijn aangebracht bij de aanpassing van de apparatuur van kracht te laten worden, is het noodzakelijk om uit het detectiegebied te gaan en te wachten tot de installatie is uitgeschakeld.

DE VERTRAGING VOOR HET LOSKOPPELEN INSTELLEN (alleen in de hoofdsensor)

Door de "Time 1" (Tijd 1) en "Time 2" (Tijd 2) selectors te draaien, wordt de vertraging voor het loskoppelen van de circuits aangepast.

TECHNISCHE KENMERKEN

Voeding:	230 V~ 50 Hz
Schakelvermogen:	μ 10 A 230 V~ Cos φ = 1
Aanbevolen piekbelastingen:
Gloeilampen	2200 W
TL-buizen	400 VA
Laagspanningshalogeenlampen (12V)	2000 VA
Halogeenlampen (230V)	2200 W
Laag verbruik lampen (CFL)	400 VA
Laag verbruik lampen (Downligts)	400 VA
LED-lampen	400 VA
Eigen verbruik:	DICROMAT +: 7 VA capacitief (1.1 W ca.) DICROMAT 2+: 4.2 VA capacitief (3.1 W ca.)
Helderheidsbereik:	2 – 2000 LUX
Tijdsbereik:	DICROMAT + (L  ): Van 1 s tot 10 min. DICROMAT 2+: -TIJD circuit 1 (L  ): Van 1 s tot 10 min. -TIJD circuit 2 (T1-T2): Van 10 s tot 15 min.
Detectiehoek:	360°
Detectieveld:	Tot 7 m in diameter op 2.5 m hoogte
Bedrijfstemperatuur:	-10°C tot +45°C
Type bescherming:	IP20 volgens EN 60529
Beschermingsklasse:	II in correcte montageomstandigheden

AFMETINGEN

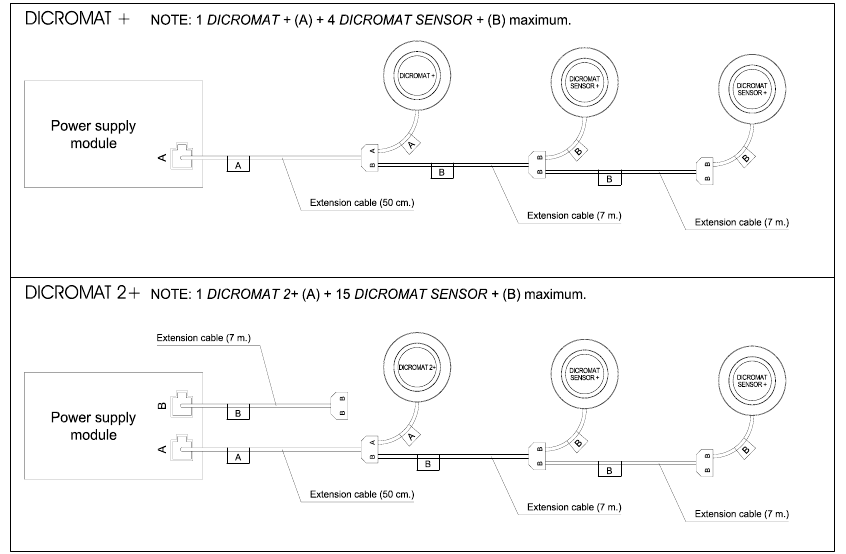

SENSOR BEDRADINGSSCHEMA

ORBIS TECNOLOGÍA ELÉCTRICA, S.A.
Lérida, 61
E–28020 MADRID
Teléfono: + 34 91 5672277;
Fax: +34 91 5714006
E-mail: info@ orbis.es
http://www.orbis.es
