ORBIS ORBILUX - Handleiding schemerschakelaar
INSTRUCTIES VOOR GEBRUIK

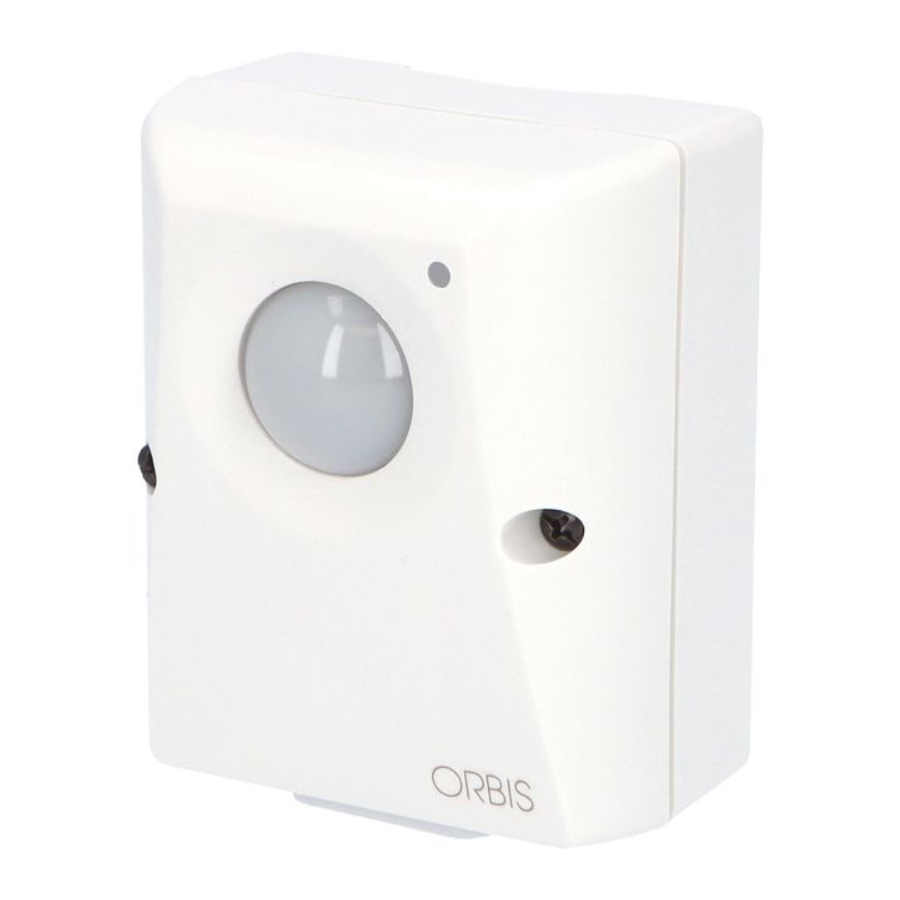

- Lens.
- Led indicator.
- Test button (Testknop).
- Cable gland (Kabelwartel).
- Light-level adjustment potentiometer (Potentiometer voor lichtniveau-aanpassing).
BESCHRIJVING
De ORBILUX schemerschakelaar zorgt voor de besturing van een installatie afhankelijk van de omgevingslichtniveaus.
De ORBILUX vergelijkt het omgevingslichtniveau met het ingestelde niveau en als het lager is dan dit niveau, activeert hij en deactiveert hij wanneer het omgevingslicht het uitschakelniveau bereikt. Beide bewerkingen bevatten vertragingstijden.
INSTALLATIE
Installatie en montage van elektrische apparatuur moet worden uitgevoerd door een erkende installateur.
De unit is intern beschermd tegen storingen door een veiligheidscircuit. Bepaalde, vooral sterke magnetische circuits kunnen echter de werking ervan veranderen en daarom mag deze niet in de buurt van inductieve belastingen worden geïnstalleerd, zoals motoren en transformatoren enz.
Als de installatie een aardingscircuit nodig heeft, is het noodzakelijk om een zwevende klem die goed geïsoleerd is in het apparaat te plaatsen om de continuïteit van het circuit te garanderen.
MONTAGE
Op een muur, vermijd directe blootstelling aan zonlicht en lichtbronnen.
Om bescherming tegen vocht te garanderen bij installatie buitenshuis of waar het met water kan worden bespat, moeten de aansluitdraden door de siliconen wanddoorvoeren in het onderste gedeelte worden gevoerd. Wanneer de schemerschakelaar gesloten is, moeten de twee schroeven stevig worden vastgedraaid zodat de basis en deksel correct met elkaar verbonden zijn.
De cel is klaar voor installatie op een lantaarnpaal, steun of andere paal met behulp van een metalen klem zoals weergegeven in FIG.2. Er moeten speciale voorzorgsmaatregelen worden genomen om de cel niet binnen het werkingsgebied van het te regelen licht te plaatsen, omdat dit een onjuiste werking zou veroorzaken.
OPERATIONELE TEST
Druk op de TEST pushbutton (TEST-drukknop) en ongeacht welk lichtniveau is ingesteld, wordt de belasting dertig seconden geactiveerd. Als deze niet activeert, controleer dan de aansluiting of de staat van de lamp.
AANPASSING
Wanneer het omgevingslichtniveau het niveau is dat nodig is om de schemerschakelaar te activeren, draait u de potentiometer voor het lichtniveau volledig tegen de klok in.
Draai hem dan langzaam met de klok mee totdat de LED indicator aangaat. Het inschakelniveau is nu automatisch aangepast en de belasting wordt na een vertragingstijd van ongeveer dertig seconden geactiveerd.
Het doel van de vertragingstijden is om activering/deactivering te voorkomen als gevolg van plotselinge veranderingen in het lichtniveau (bliksem en autokoplampen enz.).
TECHNISCHE SPECIFICATIES
| Power supply: | 230 Vac, 50-60 Hz |
| Breaking power: | µ 16 A 230 Vac cosϕ = 1 |

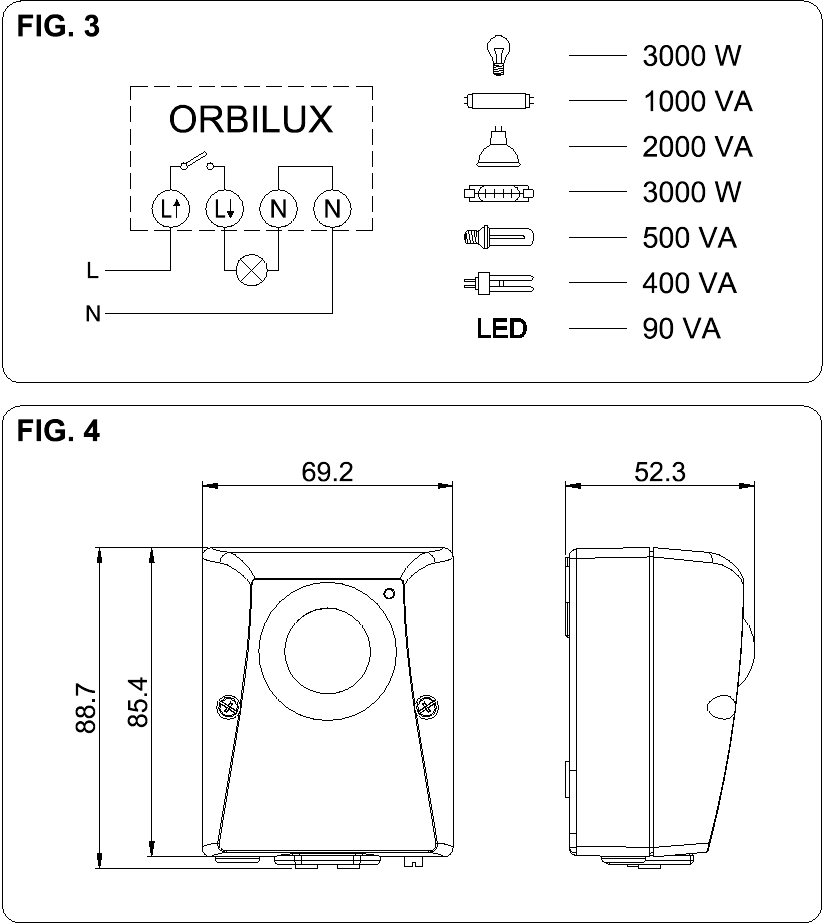

| Maximum recommended loads: | FIG.3 |
| Own consumption: | 3.4 VA cap. (0.7 W aprox.) |
| Sensitivity: | 5 - 200 Lux. |
| Switch-off level (Hysteresis): | 1.3 x Switch-on level. |
| Switch On/Off delay: | Approximately 30 seconds. |
| Operating temperature: | -25 ºC to +60 ºC |
| Protection type: | IP 55 in accordance with EN 60529 |
| Protection class: | II in accordance with EN 60335 under correct installation conditions. |
