Zircon A250 - Handleiding voor Multifunctionele Muurscanner

Inhoud

VOORDAT U BEGINT

ZIRCON® STUD FINDERS WERKEN DOOR HET DETECTEREN VAN DICHTHEIDSVERANDERINGEN ACHTER DE MUUR. ANDERE OBJECTEN KUNNEN WORDEN GEDETECTEERD, VOORAL ALS ZE ZEER DICHT BIJ DE MUUR ZIJN. NEEM NIET AAN DAT ALLES WAT GEDETECTEERD WORDT EEN STIJL IS.

  • Gebruik altijd een nieuwe alkalinebatterij met een geldige, verlengde houdbaarheidsdatum. Stem de batterijrichting af op de afbeelding in de batterijhouder.
  • Vertrouw niet uitsluitend op de scanner om objecten achter een oppervlak te lokaliseren. Gebruik andere informatie om dergelijke objecten te lokaliseren voordat u het oppervlak doordringt, inclusief bouwplannen, zichtbare toegangspunten van leidingen en bedrading in muren, zoals in een kelder, en standaard praktijken voor stijl afstand.
  • Begin uw scan altijd in de StudScan-modus, die oppervlakken tot 3⁄4" (19 mm) diep scant. Scannen in de DeepScan®-modus kan een object verder achter de muur detecteren dat al dan niet een stijl is.
  • Scan altijd op stijlen op verschillende hoogtes op de muur en markeer de locatie van elk doelwit dat door de stijlzoeker wordt aangegeven. Dit wordt "de muur in kaart brengen" genoemd. Leidingen en andere objecten geven waarschijnlijk geen consistente metingen van vloer tot plafond, zoals een stijl zou doen.
  • Metingen moeten altijd consistent en herhaalbaar zijn.
  • Zircon stijlzoekers worden alleen aanbevolen voor gebruik binnenshuis.
  • Stijlen lopen normaal gesproken van vloer tot plafond, behalve boven en onder ramen, en boven deuren.
  • Andere objecten die vaak in muren, vloeren of plafonds zitten, zijn waterleidingen, gasleidingen, brandwerende voorzieningen en elektrische bedrading.
  • De detectiediepte en nauwkeurigheid kunnen variëren, afhankelijk van de scanomgevingsomstandigheden, zoals het mineraalgehalte, vocht, textuur en consistentie van de muurmaterialen.
  • Schakel altijd de stroom uit wanneer u in de buurt van elektrische bedrading werkt.
  • Afhankelijk van de nabijheid van elektrische bedrading of leidingen tot het muuroppervlak, kan de scanner ze op dezelfde manier detecteren als stijlen. Wees altijd voorzichtig bij het spijkeren, snijden of boren in muren, vloeren en plafonds die deze items kunnen bevatten.
  • Stijlen en balken zijn normaal gesproken 16 of 24" (40 of 60 cm) uit elkaar geplaatst, zijn normaal gesproken 11⁄2" (38 mm) breed en kunnen worden gescheiden door brandwerende voorzieningen. Alles wat dichter bij elkaar ligt, of een andere breedte heeft, is mogelijk geen stijl of balk.

TIPS VOOR PROBLEEMOPLOSSING & CONSTRUCTIE

SITUATIE WAARSCHIJNLIJKE OORZAAK OPLOSSING
Scanner detecteert andere objecten dan stijlen in de StudScan-modus of vindt meer stijlen dan er zouden moeten zijn. Elektrische bedrading en metalen of plastic leidingen bevinden zich dicht bij of raken de achterkant van het muuroppervlak.
  • Scan het gebied in Metaalscan en/of AC-scan om te bepalen of er metaal of AC aanwezig is.
  • Controleer op andere stijlen met gelijke tussenruimte aan beide zijden op 12, 16 of 24" (30, 40 of 60 cm), of controleer op dezelfde stijl op plekken direct boven of onder het eerste scangebied.
  • Standaard stijlen meten ongeveer 1 1⁄ 2" (38 mm) tussen de randen.
    Alles wat groter of kleiner is, is waarschijnlijk geen stijl (tenzij in de buurt van een deur of raam).
Het spanningsgebied lijkt groter dan de daadwerkelijke draad tijdens de AC-scan Spanningsdetectie kan zich op gipsplaat verspreiden tot wel 12" (30 cm) aan elke kant van de draad Beperk de scandetectie:
  1. Schakel de scanner uit.
  2. Schakel hem weer in aan de rand van waar de draad voor het eerst werd gedetecteerd.
  3. Herhaal de scan
Moeite met het detecteren van metaal. Scanner is gekalibreerd over een metalen object, of het metalen object is te diep of te klein
  • De scanner is mogelijk gekalibreerd over een metalen object, waardoor de gevoeligheid is verminderd. Probeer op een andere locatie te kalibreren.
  • Scan in zowel horizontale als verticale richting. De metaalgevoeligheid is verhoogd wanneer het metalen object parallel loopt aan de sensor (die zich onder het Zircon-logo bevindt)
Metalen objectmeting lijkt breder dan de werkelijke grootte. Metaal heeft een grotere dichtheid dan hout Om de gevoeligheid in de Metaalmodus te verminderen, herkalibreert u de scanner over een van de eerste twee markeringen (zie de stappen onder SCAN VOOR METAAL).
Constante metingen van stijlen in de buurt van ramen en deuren. Er worden meerdere stijlen gebruikt. Dubbele en driedubbele stijlen worden soms gebruikt rond deuren en ramen. Bovenbalken worden erboven gebruikt. Detecteer de buitenranden, zodat u weet waar u moet beginnen.
U vermoedt elektrische bedrading, maar detecteert er geen. Draden zijn afgeschermd door een metalen buis, gevlochten draad of metalen wandbekleding Gebruik de Metaalscan-modus om te scannen op metaal, draad of metalen buis.
Draden die dieper liggen dan 2" (50 mm) vanaf het oppervlak worden mogelijk niet gedetecteerd Als er een stopcontact is, zet u deze op AAN tijdens het scannen, maar zet u deze
UIT bij het werken in de buurt van de draden. Wees extra voorzichtig als het gebied multiplex, dikke houten steun achter gipsplaat of muren heeft die dikker zijn dan normaal
Draden zijn mogelijk niet onder spanning. Steek een lamp in het stopcontact en zet deze aan om te testen of de draden onder spanning staan.
Het batterij bijna leeg-indicatielampje knippert en de scanner werkt niet Batterij bijna leeg. Plaats een nieuwe 9-volt alkalinebatterij met een geldige, verlengde houdbaarheidsdatum.

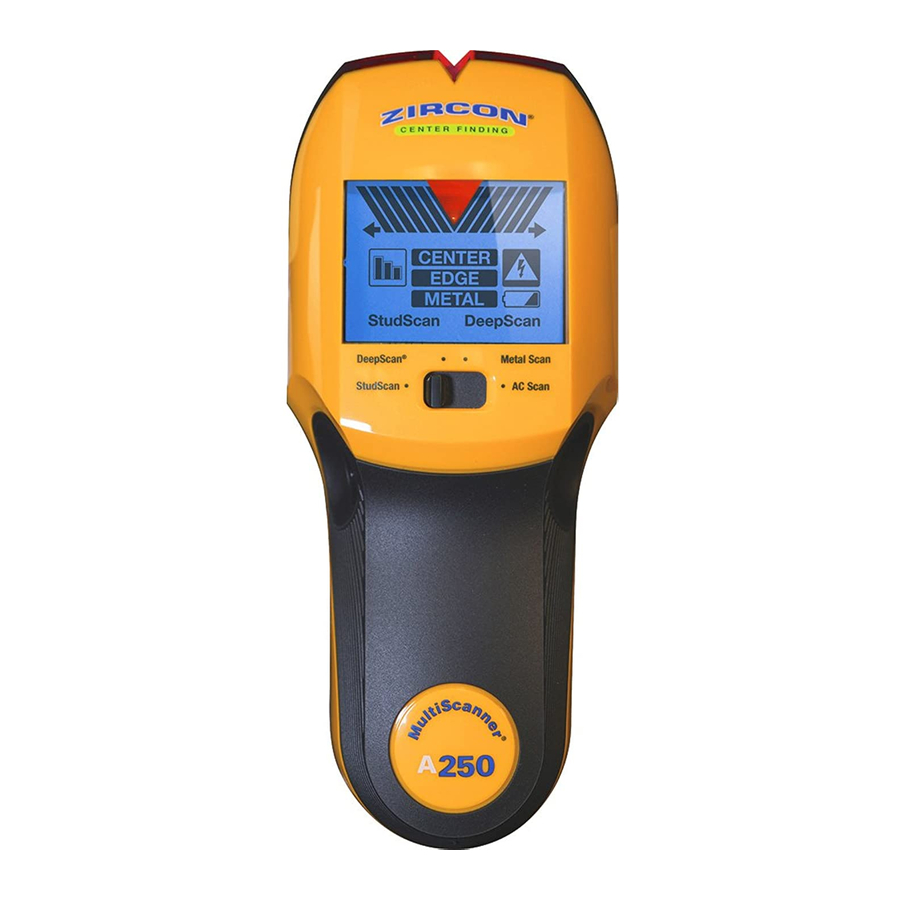

OVERZICHT

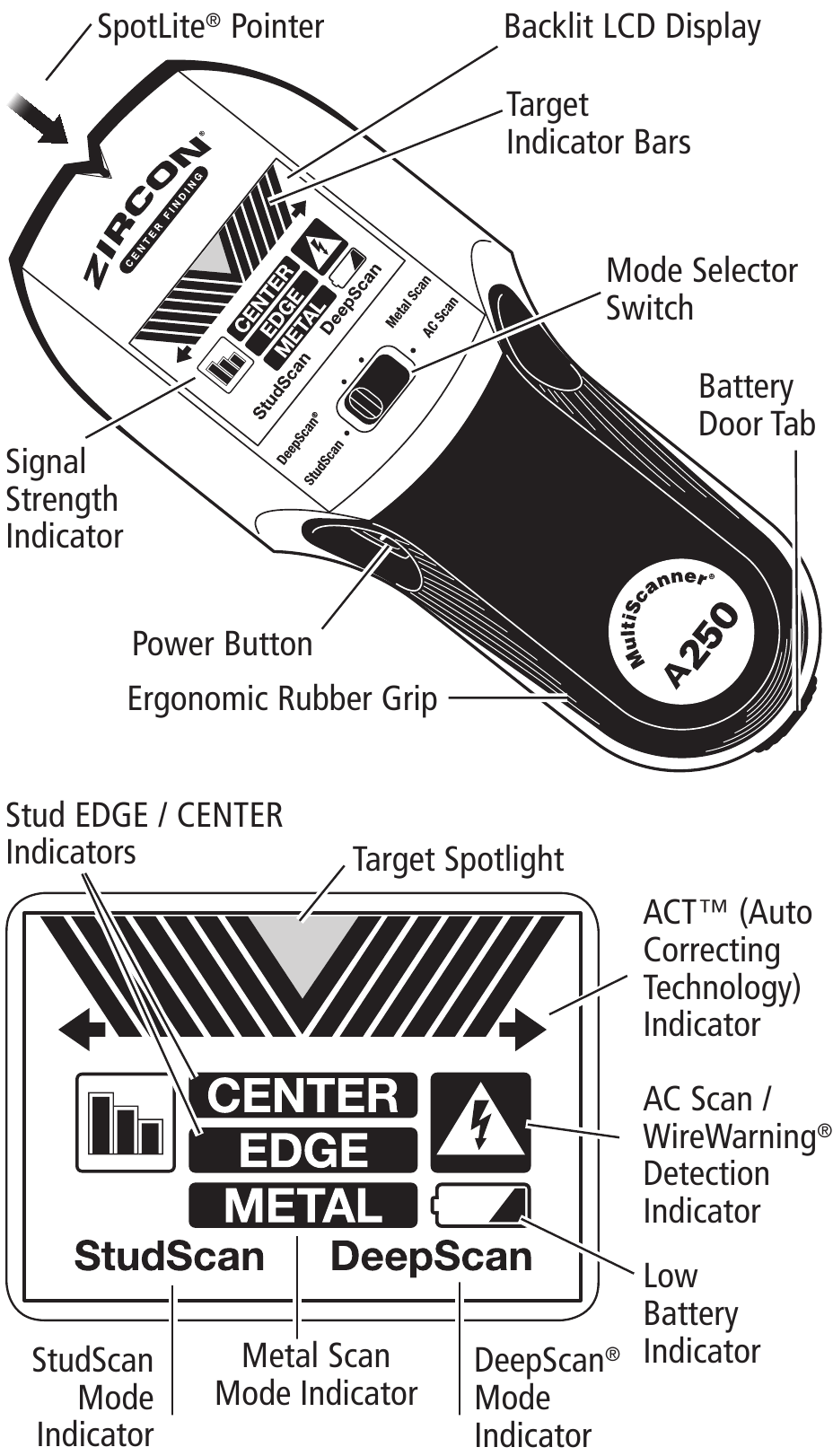

Overzicht

4 scanmodi:

  • StudScan lokaliseert het midden en de randen van een stijl (hout of metaal) tot 3⁄4" (19 mm) diep
  • DeepScan lokaliseert het midden en de randen van een stijl tot 11⁄2" (38 mm) diep
  • Metaalscan lokaliseert ferrometaal (magnetisch), zoals staal, tot 3" diep (75 mm), en non-ferrometaal, zoals koper, tot 11⁄2" (38 mm) diep
  • AC-scan lokaliseert actieve, niet-afgeschermde AC-draden tot 2" (50 mm) diep

Om de scanner te activeren, houdt u de aan/uit-knop ingedrukt (Power Button).
Als de aan/uit-knop (Power Button) niet wordt ingedrukt en vastgehouden, wordt het apparaat uitgeschakeld.

EEN STIJL VINDEN

EEN STIJL VINDEN - Deel 1
EEN STIJL VINDEN - Deel 2

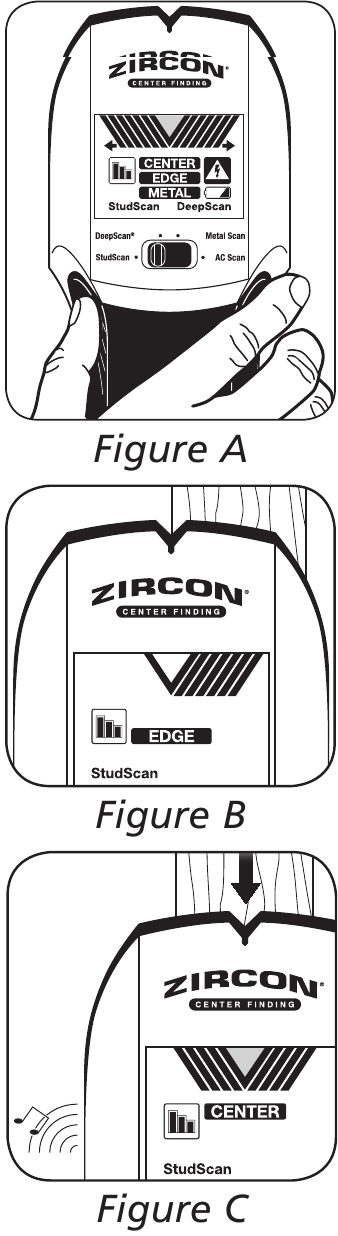

Voor het beste resultaat houdt u de scanner vast zoals afgebeeld (Figuur A) en beweegt u langzaam tijdens het scannen. Raak het oppervlak niet aan tijdens het kalibreren of scannen.

  1. Stel de modus in op StudScan.
  2. Houd de scanner plat tegen de muur en houd vervolgens de aan/uit-knop (Power Button) ingedrukt. Binnen 1-2 seconden kalibreert het apparaat. Een korte pieptoon bevestigt dat de kalibratie is voltooid.
    VERPLAATS DE SCANNER NIET TIJDENS DE KALIBRATIE.
  3. Terwijl u de aan/uit-knop (Power Button) ingedrukt houdt, schuift u de scanner langzaam over de muur. Wanneer de scanner de rand van een stijl vindt, wordt RAND (EDGE) weergegeven. (Figuur B)
  4. Blijf schuiven. Wanneer de scanner het midden van een stijl vindt, wordt MIDDEN (CENTER) weergegeven, licht de lamp op, tonen 3 balken de signaalsterkte en klinkt er een zoemer. (Figuur C)

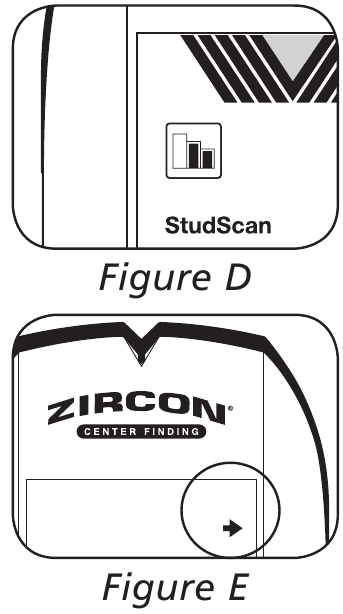

OPMERKING: Als er slechts twee signaalbalken worden weergegeven (Figuur D), is de stijl mogelijk te diep. Selecteer de DeepScan-modus en herhaal de scan.

De scanner kalibreert automatisch opnieuw tijdens gebruik. Als er een pijl wordt weergegeven (Figuur E), is de scanner te dicht bij een stijl gekalibreerd en vervolgens weggehaald. De pijl geeft de richting naar de stijl aan. Dit is ACT (Auto Correcting Technology) (Automatische Correctietechnologie).

SCAN VOOR METAAL

SCAN VOOR METAAL

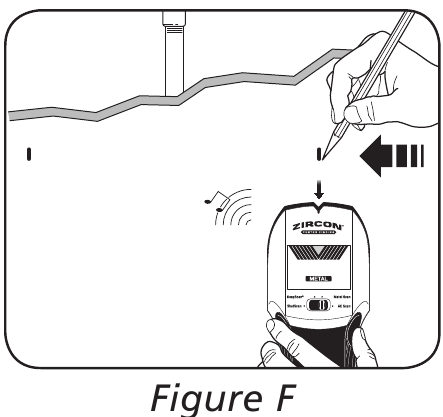

Gebruik de Metaalscan om te bepalen of de gevonden stijl van hout is, of een metalen stijl of leiding.

  1. Stel de modus in op Metaalscan (Metal Scan).
  2. Voor maximale gevoeligheid houdt u de aan/uit-knop (Power Button) ingedrukt. Houd de scanner uit de buurt van het oppervlak totdat een korte pieptoon bevestigt dat de kalibratie is voltooid, en plaats hem vervolgens tegen het te scannen oppervlak.
  3. Terwijl u de aan/uit-knop (Power Button) ingedrukt blijft houden, schuift u de scanner langzaam tegen de muur. Markeer de plek waar de meeste middelste balken worden weergegeven. Voor een sterke uitlezing licht de scanner op en klinkt er een constante pieptoon. (Figuur F)
  4. Blijf in dezelfde richting schuiven totdat de balken afnemen en keer vervolgens de richting om.
    Markeer de plek waar de weergavebalken pieken. Het middelpunt tussen de twee markeringen is de locatie van het metalen object.

OPMERKING: Als het apparaat een groot metaalgebied aangeeft, verfijnt u de scan om het midden nauwkeuriger te vinden.

DE METAALSCAN VERFIJNEN

DE METAALSCAN VERFIJNEN

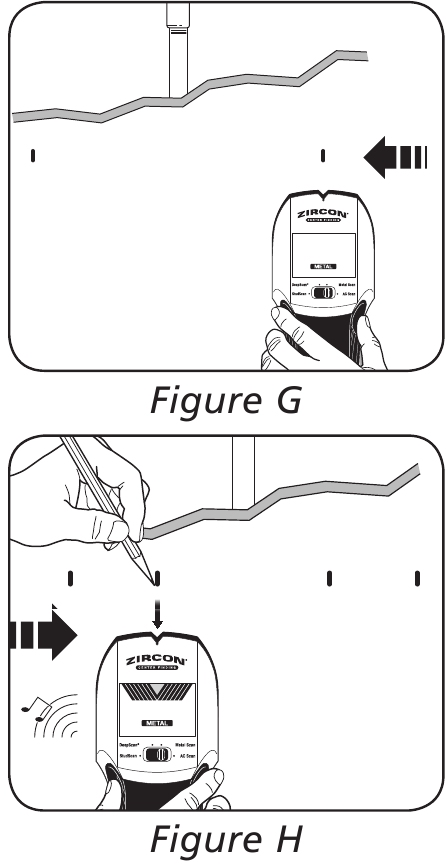

  1. Laat de aan/uit-knop (Power Button) los en plaats de scanner vervolgens over een van de vorige markeringen. Dit zal de gevoeligheid verlagen en het scangebied verkleinen. (Figuur G)
  2. Houd de aan/uit-knop (Power Button) ingedrukt en herhaal vervolgens 3 en 4 onder SCAN VOOR METAAL.
  3. Herhaal indien nodig voor meer nauwkeurigheid.
    (Figuur H)

OPMERKING: Als er balken worden weergegeven, is er metaal aanwezig. Kleine doelen of doelen diep onder het oppervlak kunnen slechts één of twee balken weergeven, en de scanner is mogelijk niet in staat om het midden van het metaal te lokaliseren.

SCAN VOOR AC (wisselstroom)

Gebruik AC-scan om actieve (hete) bedrading te vinden. SCHAKEL ALTIJD DE STROOM UIT BIJ HET WERKEN IN DE BUURT VAN ELEKTRISCHE BEDRADING (BEHALVE TIJDENS HET SCANNEN).

  1. Stel de modus in op AC-scan (AC Scan).
  2. Houd de scanner plat tegen de muur en houd vervolgens de aan/uit-knop (Power Button) ingedrukt. Een korte pieptoon bevestigt dat de kalibratie is voltooid. VERPLAATS DE SCANNER NIET TIJDENS DE KALIBRATIE.
  3. Terwijl u de aan/uit-knop (Power Button) ingedrukt houdt, schuift u de scanner langzaam tegen de muur. Markeer de plek waar de meeste middelste balken worden weergegeven. Voor een sterke uitlezing licht de scanner op en klinkt er een constante pieptoon. (Figuur F)
  4. Ga in dezelfde richting verder totdat de balken afnemen en keer vervolgens de richting om. Markeer de plek waar de weergavebalken pieken. Het middelpunt tussen de twee markeringen is de locatie van de actieve AC-bedrading. Als het apparaat actieve elektriciteit over een groot gebied aangeeft, vermindert u de gevoeligheid van de scanner om het scangebied te verfijnen en de actieve AC-bedrading nauwkeuriger te lokaliseren.


NEEM NIET AAN DAT ER GEEN ACTIEVE ELEKTRISCHE BEDRADING IN DE MUUR ZIT. ONDERNEEM GEEN ACTIES DIE GEVAARLIJK KUNNEN ZIJN ALS DE MUUR EEN ACTIEVE ELEKTRISCHE DRAAD BEVAT. SCHAKEL ALTIJD DE ELEKTRICITEITS-, GAS- EN WATERTOEVOER UIT VOORDAT U EEN OPPERVLAK PENETREERT.
HET NIET OPVOLGEN VAN DEZE INSTRUCTIES KAN LEIDEN TOT ELEKTRISCHE SCHOK, BRAND EN/OF ERNSTIG LETSEL OF SCHADE AAN EIGENDOMMEN.

DE AC-SCAN VERFIJNEN

  1. Laat de aan/uit-knop (Power Button) los en plaats de scanner vervolgens over een van de vorige markeringen. Dit zal de gevoeligheid verlagen en het scangebied verkleinen. (Figuur G)
  2. Houd de aan/uit-knop (Power Button) ingedrukt en herhaal vervolgens 3 en 4 onder SCAN VOOR AC.
  3. Herhaal indien nodig voor meer nauwkeurigheid. (Figuur H)

OPMERKING: AC-scan detecteert alleen actieve (hete) niet-afgeschermde AC-bedrading. Raadpleeg de WAARSCHUWINGSverklaring onder WireWarning-detectie hieronder voor belangrijke details en waarschuwingen over AC-detectie.

WIREWARNING-DETECTIE
De Zircon® WireWarning-detectiefunctie werkt continu in de StudScan-, DeepScan- en Metaalscan-modi. Wanneer actieve AC-spanning wordt gedetecteerd, wordt de waarschuwingsindicator weergegeven en knippert het display. Als het scannen begint boven een actieve AC-draad, knippert de indicator of de middelste balken (in AC-scan) continu.
Wees uiterst voorzichtig onder deze omstandigheden, of wanneer er actieve AC-bedrading aanwezig is.


DE SCANNER DETECTEERT MOGELIJK GEEN ACTIEVE STROOM ALS DRAADEN MEER DAN 2" (50 mm) ONDER HET GESCANDDE OPPERVLAK LIGGEN, IN BETON, OMHULD IN EEN BUIS, ACHTER EEN MULTIPLEX SCHEERMUUR OF METALEN WANDBEKLEDING, OF ALS ER VOCHT AANWEZIG IS IN DE OMGEVING OF HET GESCANDDE OPPERVLAK.

WERKEN MET VERSCHILLENDE MATERIALEN

Behang
Deze scanner functioneert normaal op muren bedekt met behang of stof, tenzij de materialen metallic folie zijn, metallic vezels bevatten of nog nat zijn na het aanbrengen. Het kan enkele weken duren voordat behang droog is na het aanbrengen.

Vers geverfde muren
Het kan een week of langer duren voordat het droog is na het aanbrengen. Als het moeilijk is om een stijl te lokaliseren in de StudScan-modus op droge of vers gedroogde verf, schakelt u over naar de Metaalscan-modus om de spijkers of gipsplaatschroeven te lokaliseren waarmee de gipsplaat aan de stijlen is bevestigd.

Lat en pleister
Vanwege onregelmatigheden in de pleisterdikte is het voor deze scanner moeilijk om stijlen te lokaliseren in beide stijlscanmodi. Schakel de modus over naar Metaalscan om de spijkerkoppen te lokaliseren waarmee de houten lat aan de stijlen is bevestigd. Als het pleister metalen gaasversterking heeft, kan de scanner geen stijlen detecteren door dat materiaal.

Sterk gestructureerde muren of akoestische plafonds
Bij het scannen van een plafond of muur met een oneffen oppervlak plaatst u dun karton op het te scannen oppervlak en scant u over het karton in de DeepScan-modus. Als er onregelmatige scanresultaten worden ontvangen, schakelt u over naar de Metaalscan-modus om spijkers of gipsplaatschroeven te lokaliseren die verticaal zijn uitgelijnd waar een stijl of balk is geplaatst.

Houten vloeren, ondervloeren of gipsplaat over multiplex beplating
Gebruik de DeepScan-modus en beweeg de scanner langzaam. De signaalsterkte-indicator geeft mogelijk slechts één of twee balken weer wanneer de scanner een stijl lokaliseert door een dik oppervlak.

Deze scanner kan niet scannen op houten stijlen en balken door tapijt en vulling. In problematische situaties probeert u de Metaalscan te gebruiken om spijkers of schroeven te lokaliseren die respectievelijk verticaal of horizontaal kunnen worden uitgelijnd waar een stijl of balk is geplaatst.

OPMERKING: De detectiediepte en nauwkeurigheid kunnen variëren, afhankelijk van de scanomgevingsomstandigheden, zoals het mineraalgehalte, vocht, textuur en consistentie van de muurmaterialen.

Elektrische bedrading en leidingen
Afhankelijk van de nabijheid van elektrische bedrading of leidingen tot het muuroppervlak, kan de scanner ze op dezelfde manier detecteren als stijlen. Wees altijd voorzichtig bij het spijkeren, snijden of boren in muren, vloeren en plafonds die deze items kunnen bevatten.

Stijlen en balken zijn normaal gesproken 16 of 24" (40 of 60 cm) uit elkaar geplaatst en zijn 11⁄2" (38 mm) breed. Alles wat dichter bij elkaar ligt, of een andere breedte heeft, is mogelijk geen stijl of balk.

FCC Deel 15 Klasse B Registratie


Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

  1. dit apparaat mag geen schadelijke storing veroorzaken, en
  2. dit apparaat moet alle ontvangen storing accepteren, inclusief storing die een ongewenste werking kan veroorzaken.

Bezoek www.zircon.com voor de meest actuele instructies.
