Nice ON3EBD, ON3EBD/A Handleiding

HOE TE GEBRUIKEN

PRODUCTBESCHRIJVING EN BEOOGD GEBRUIK

De ON3EBD (ON3EBD/A) zender is ontworpen om automatiseringen te bedienen (hekken, garagedeuren, slagbomen en dergelijke).

Alle andere toepassingen dan die hierin beschreven en gebruik in andere omgevingscondities dan die in deze handleiding zijn aangegeven, worden als oneigenlijk en verboden beschouwd!

ON3EBD (ON3EBD/A) is compatibel met ontvangers die zowel de eenrichtings "O-Code" ("O-Code/A") als de tweerichtings "BD" radio-encodingsystemen gebruiken; de laatste heeft, naast de geavanceerde en exclusieve functies van het "NiceOpera"-systeem, een reeks aanvullende functies (Paragraaf 2).

De ON3EBD (ON3EBD/A) zender, geconfigureerd in tweerichtingsmodus, kan op maximaal 10 tweerichtingsontvangers (OXIBD (OXIBD/A)) worden opgeslagen. Geconfigureerd in eenrichtingsmodus (6 - ENCODING SWITCH PROCEDURE), kan deze worden opgeslagen op een willekeurig aantal eenrichtingsontvangers.

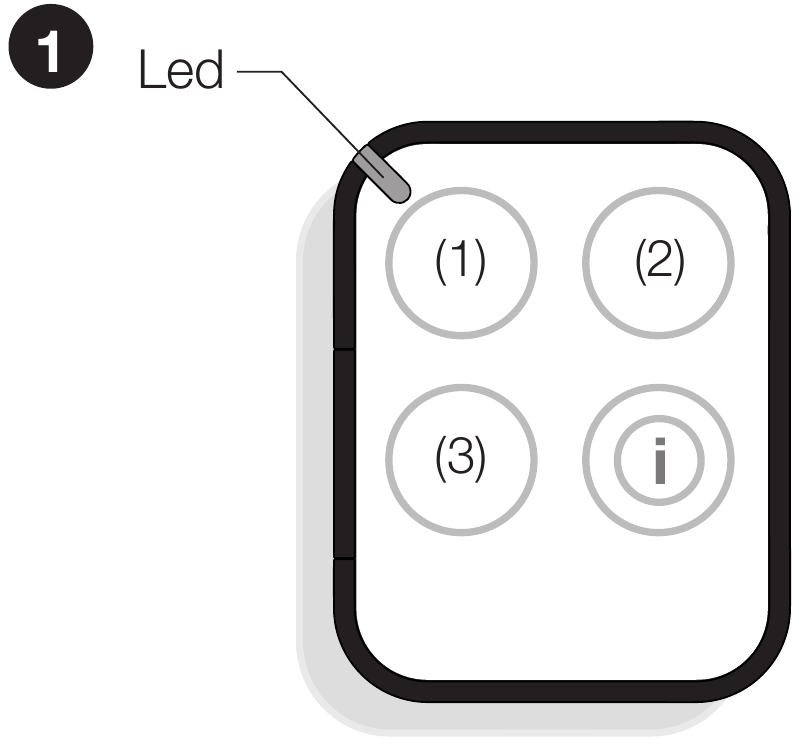

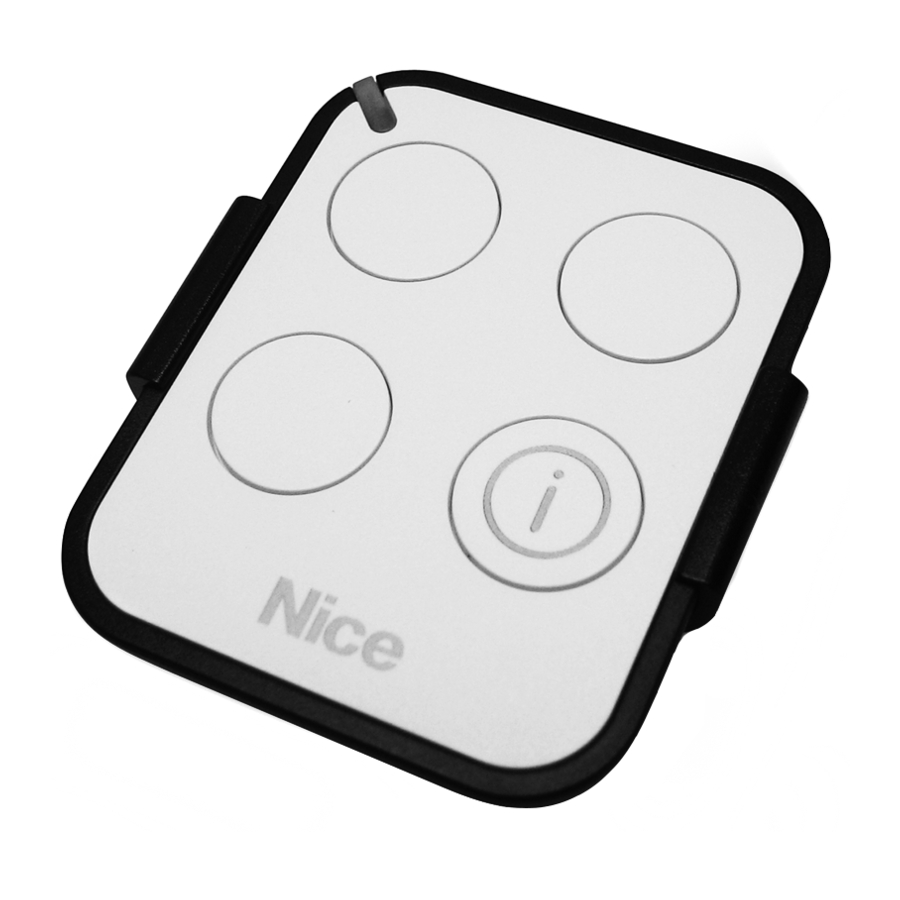

De ON3EBD (ON3EBD/A) is uitgerust met 4 toetsen (Fig. 1): 3 toetsen worden gebruikt om commando's te verzenden en 1 functietoets om de status van de automatisering op te vragen of om het encodingsysteem te schakelen. Bovendien zijn een reeks optionele accessoires beschikbaar: koord voor sleutelhanger (Fig. 2); steun voor montage (Fig. 3 ON3EBD, Fig. 4 ON3EBD/A).

ZENDERFUNCTIES

Elke afzonderlijke encoding maakt het mogelijk om alleen de functies te benutten die aan dat specifieke encodingsysteem zijn gekoppeld.

De tweerichtingscommunicatie tussen de ON3EBD (ON3EBD/A) zender en de OXIBD (OXIBD/A) ontvanger heeft de volgende functies:

• Verzenden van de bevestiging van de ontvanger van het ontvangen commando: verzenden naar de zender van de bevestiging dat het verzonden commando door de ontvanger is ontvangen.
• Commando ontvangen: de zender trilt en de LED geeft een reeks oranje flitsen gevolgd door een constant groen licht gedurende 2 seconden.
• Commando niet ontvangen: de zender LED geeft een reeks oranje flitsen gevolgd door een constant rood licht gedurende 2 seconden (er is geen trilling).
• Verzenden van de status van de automatisering (bijvoorbeeld of het hek open of gesloten is): zie Paragraaf 5.
• Indicatie van de anomalie status van de automatisering: knipperen van de rode LED en intermitterende trilling.

ZENDERVERIFICATIE

Voordat u de zender in de ontvanger van de automatisering opslaat, moet u ervoor zorgen dat deze correct werkt door op een willekeurige toets te drukken terwijl u observeert of de LED (Fig. 1) oplicht; mocht dit niet het geval zijn.

ZENDER MEMORISEREN

Om de zender in een ontvanger te memoriseren, kunnen de volgende procedures worden gevolgd:

• Memoriseren in "Mode 1"
• Memoriseren in "Mode 2"
• Memoriseren in "Extended Mode 2"
• Memoriseren via de "Enabling Code" (Activeringscode) ontvangen van een eerder gememoriseerde zender

Deze procedures worden beschreven in de instructiehandleiding van de ontvanger of besturingseenheid waarmee de zender moet worden bediend. De bovengenoemde handleidingen zijn ook beschikbaar op de website: niceforyou.com

- Voor de hieronder vermelde procedures zijn alleen de toetsen 1, 2, 3 van de zender ingeschakeld (Fig. 1). De vierde toets is uitsluitend gereserveerd voor de statusaanvraag.

1. Memoriseren in "Mode 1"
   Staat toe om in de ontvanger, eenmalig, de 3 commando toetsen van de zender te memoriseren, en deze automatisch te associëren met elk commando dat wordt beheerd vanuit de besturingseenheid (standaard commando's).
2. Memoriseren in "Mode 2"
   Staat toe om in de ontvanger een enkele toets van de zender te memoriseren, en deze te associëren met de commando's die worden beheerd vanuit de besturingseenheid (maximaal 4 en gekozen door de gebruiker). Opmerking – dezelfde procedure moet worden herhaald voor elke te memoriseren toets.
3. Memoriseren in "Extended Mode 2"
   Hetzelfde als memoriseren "B" - "Mode 2", met de toegevoegde mogelijkheid om het gewenste commando te kiezen (om te koppelen aan de te memoriseren toets) in een uitgebreide lijst met commando's die worden beheerd vanuit de besturingseenheid (tot 15 verschillende commando's).
   De uitvoerbaarheid van de procedure is afhankelijk van het vermogen van de besturingseenheid om de 15 commando's te beheren.
4. Memoriseren via de "ENABLING Code" (Activeringscode) (tussen een OUDE zender die al is gememoriseerd en een NIEUWE zender)
   De ON3EBD (ON3EBD/A) zender heeft een geheime code, de zogenaamde "ENABLING CODE" (Activeringscode). Door deze code van een gememoriseerde zender over te brengen naar een nieuwe zender, wordt de laatste automatisch herkend (en gememoriseerd) door de ontvanger.

Memoriseer procedure:

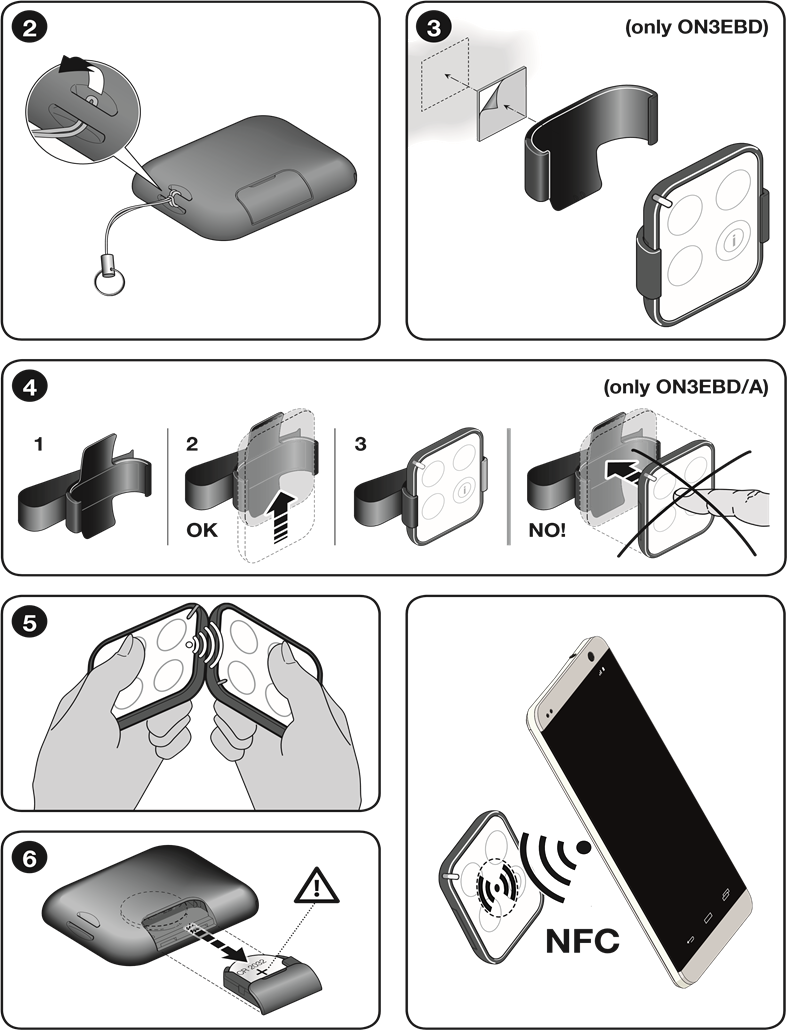

1. Breng de twee zenders (NIEUWE en OUDE die al is gememoriseerd) dicht bij elkaar zoals weergegeven in Fig. 5.
2. Druk op de NIEUWE zender op een commando toets en laat deze los. De LED van de OUDE zender schakelt in en begint te knipperen.
3. Druk op de OUDE zender op een commando toets en laat deze los. Zodra de code is overgedragen, trillen beide zenders (NIEUW en OUD) even en gaat de groene LED branden (einde van de procedure).
   Wanneer de NIEUWE zender wordt gebruikt, zal deze de eerste 20 keer deze "enabling code" (activeringscode) samen met het commando naar de ontvanger verzenden. De ontvanger zal automatisch de identificatiecode van de zender die deze heeft verzonden, opslaan.

STATUS AANVRAAG PROCEDURE

1. Druk op de "i" "Status request" (Statusaanvraag) toets en laat deze los (Fig. 1).
2. Druk op de commando toets die is gekoppeld aan de automatisering waarvoor de status wordt opgevraagd en laat deze los.
3. Observeer de uiteindelijke kleur van de LED na de reeks oranje flitsen:

• GREEN (GROEN): hek/deur OPEN
• RED (ROOD): hek/deur GESLOTEN
• ORANGE (ORANJE): gedeeltelijke opening/sluiting

Opmerking – Als de zender is gememoriseerd in meerdere automatiseringen en er een statusaanvraag wordt gedaan, zal de ON3EBD (ON3EBD/A) alleen de status signaleren van de automatisering die als eerste op de statusaanvraag heeft gereageerd of die binnen het bereik van de zender valt.

In dit specifieke geval kan Nice geen enkele garantie bieden met betrekking tot de status van alle automatiseringen.

ENCODING SWITCH PROCEDURE

Deze procedure maakt het mogelijk om het type encodingsysteem ("O-Code" ("O-Code/A") of "BD") te wijzigen dat is gekoppeld aan een enkele commando toets.

ON3EBD (ON3EBD/A) is standaard geconfigureerd met de tweerichtings "BD" radio encoding. Als de automatisering van het systeem de eenrichtings "O-Code" ("O-Code/A") encoding gebruikt, moet voor elke commando toets die aan de automatisering moet worden gekoppeld de "encoding switch" procedure worden uitgevoerd:

1. Identificeer de relevante commando toets.
2. Druk 3 keer op de "i" functie toets en laat deze los (Fig. 1).
3. Houd de commando toets die in punt 01 is gekozen 3 seconden ingedrukt.
4. De RED (RODE) LED geeft aan dat de eenrichtings "O-Code" ("O-Code/A") encoding is ingesteld.
   Om de "BD" encoding te herstellen, herhaalt u de punten 01, 02 en 03: de GREEN (GROENE) LED geeft aan dat de "BD" encoding is ingesteld.

Opmerking – Een commando toets kan alleen in meerdere automatiseringen worden gememoriseerd als dezelfde radiotechnologie wordt gebruikt (eenrichtings of tweerichtings).

VERWIJDER PROCEDURE

Om de standaardcondities van de zender te herstellen, voert u de volgende verwijder procedure uit:

1. Verwijder de batterij (Fig. 6).
2. Houd de toets 1 (Fig. 1) ingedrukt en plaats de batterij.
   Na de eerste rode flitsen schakelt de LED uit en wordt rood; laat op dit punt de toets los.
3. Druk binnen 3 seconden op de toets 1 (Fig. 1) en laat deze los: de LED signaleert de verwijdering met rode flitsen.
   Na het verwijderen van het geheugen worden alle standaardinstellingen van de zender hersteld.

BATTERIJ VERVANGEN

Wanneer de batterij leeg is en er op een toets wordt gedrukt, vervaagt de bijbehorende LED en zendt de zender niet uit. Wanneer de batterij bijna leeg is, geeft de LED rode flitsen tijdens het transmissieproces.
Om de normale werking van de zender te herstellen, vervangt u de lege batterij door een versie van hetzelfde type, waarbij u de poolmarkeringen in Fig. 6 in acht neemt.

PRODUCTAFVOER

Dit product is een integraal onderdeel van het automatiseringssysteem dat het bestuurt en moet er samen mee worden afgevoerd.

Net als bij de installatie moeten ook aan het einde van de levensduur van het product de demontage- en sloopwerkzaamheden worden uitgevoerd door gekwalificeerd personeel. Dit product is gemaakt van verschillende soorten materialen, waarvan sommige kunnen worden gerecycled, terwijl andere moeten worden gesloopt. Zoek informatie over de recycling- en verwijderingssystemen die door de lokale regelgeving in uw regio voor deze productcategorie vereist zijn.

Bepaalde delen van het product kunnen vervuilende of gevaarlijke stoffen bevatten die, indien ze in het milieu terechtkomen, het milieu en de menselijke gezondheid ernstig kunnen schaden. Zoals aangegeven door het aangrenzende symbool, is het verboden om dit product samen met huishoudelijk afval af te voeren. Scheid het afval in categorieën voor verwijdering, volgens de methoden die zijn vastgelegd in de geldende voorschriften in uw regio, of retourneer het product aan de detailhandelaar bij aankoop van een nieuw gelijkwaardig product.

Lokale regelgeving kan de toepassing van hoge boetes omvatten in het geval van onjuiste verwijdering van dit product.

Batterij verwijdering

De lege batterij bevat giftige stoffen en mag niet met het gewone afval worden afgevoerd. Afvoeren volgens de "gescheiden" afvalinzamelingsmethoden zoals voorzien door de huidige lokale normen.

PRODUCT TECHNISCHE SPECIFICATIES

• Voeding: 3 VDC type-CR2032 lithiumbatterij
• Levensduur van de batterij: geschat 2 jaar, met 10 transmissies per dag
• Frequentie: 433.92 MHz
• Uitgezonden vermogen (ERP): < 10 mW (ON3EBD)
• Radio encoding: ON3EBD: "BD" en "O-Code" - ON3EBD/A: "BD" en "O-Code/A"
• Bedrijfstemperatuur: -5°C... +55°C
• Beschermingsgraad: IP 40 (geschikt voor gebruik binnenshuis of in beschermde omgevingen)
• Afmetingen: 45 x 56 x 11mm
• Gewicht: 18 g.

Opmerkingen:

• Het bereik van zenders en de ontvangstcapaciteit van de ontvangers worden sterk beïnvloed door andere apparaten (alarmen, hoofdtelefoons, enz.) die op dezelfde frequentie in uw regio werken. Nice kan geen enkele garantie geven met betrekking tot het werkelijke bereik van zijn apparaten onder dergelijke omstandigheden.
• Alle hierin vermelde technische specificaties verwijzen naar een omgevingstemperatuur van 20°C (± 5°C).
• Nice S.p. A. behoudt zich het recht voor om het product op elk moment te wijzigen wanneer dit nodig wordt geacht, zonder het beoogde gebruik en de functies ervan te wijzigen.
