Nice ON3ELR - Zenderhandleiding

PRODUCTBESCHRIJVING EN BEOOGD GEBRUIK

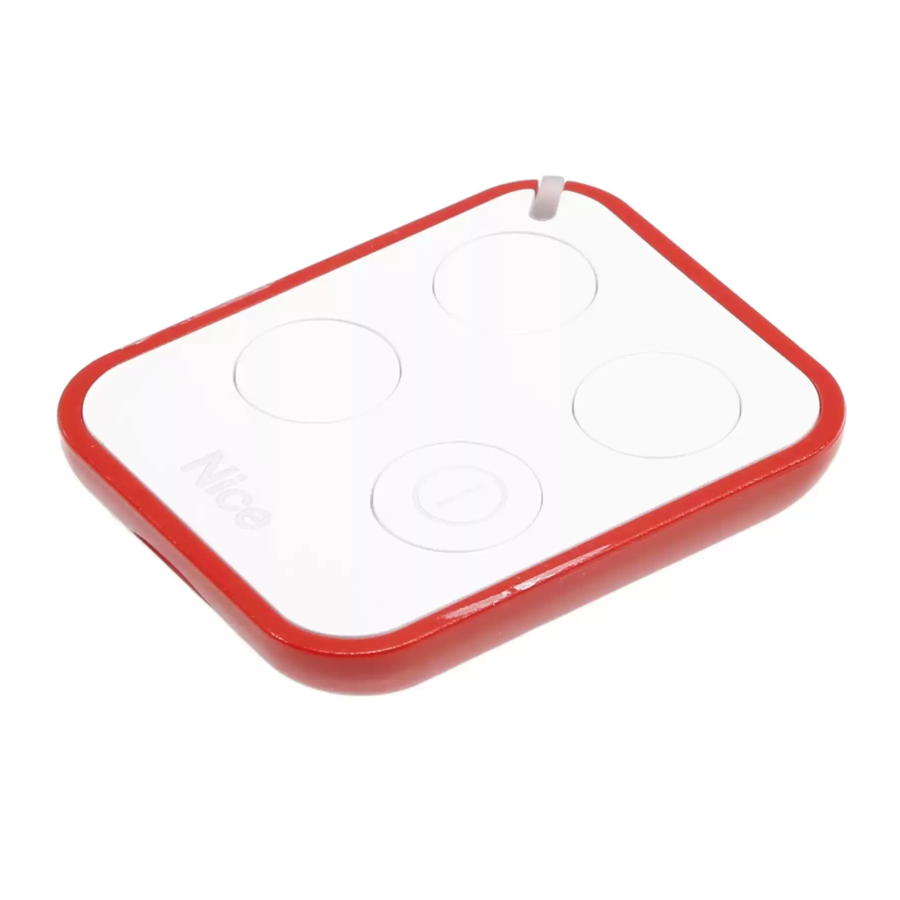

De ON3ELR-zender is ontworpen om automatiseringen te bedienen (poorten, garagedeuren, slagbomen en dergelijke).

Alle andere toepassingen dan die hierin beschreven en gebruik in andere omgevingsomstandigheden dan die in deze handleiding worden aangegeven, worden als oneigenlijk en verboden beschouwd!

ON3ELR is compatibel met ontvangers die beide "LR" radio-coderingssystemen met tweewegcommunicatie gebruiken.

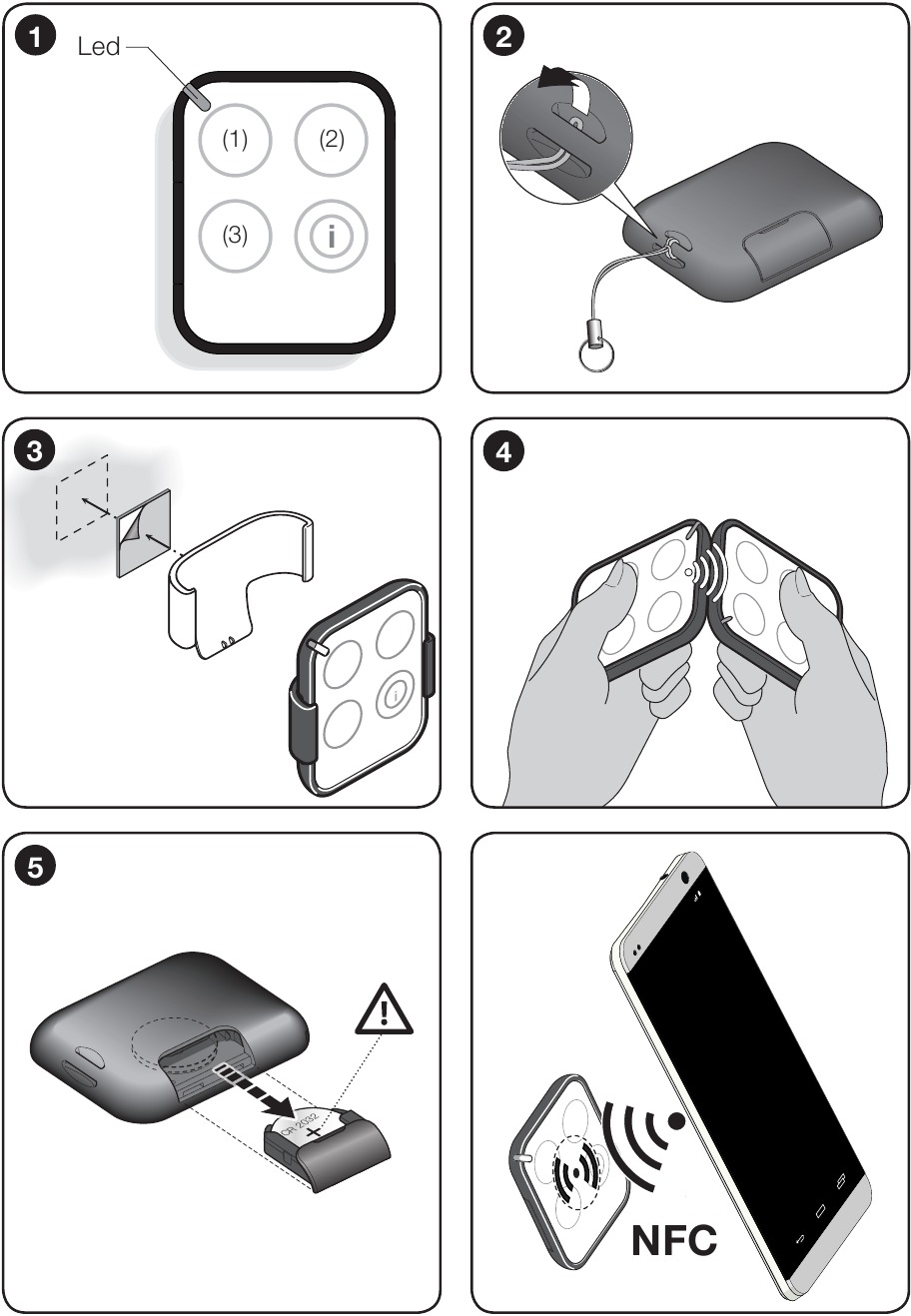

De ON3ELR is uitgerust met 4 toetsen (Afb. 1): 3 toetsen worden gebruikt om commando's te verzenden en 1 functietoets om de status van de automatisering op te vragen. Bovendien zijn er een aantal optionele accessoires verkrijgbaar: koord voor sleutelhanger (Afb. 2); steun voor wandmontage (Afb. 3).

ZENDERFUNCTIES

De tweewegcommunicatie tussen de ON3ELR-zender en de OXILR-ontvanger heeft de volgende functies:

• Verzenden van de bevestiging van de ontvanger van het ontvangen commando: verzenden naar de zender van de bevestiging dat het verzonden commando door de ontvanger is ontvangen.
  • Commando ontvangen: de zender trilt en de LED geeft een reeks oranje flitsen gevolgd door een constant groen licht gedurende 2 seconden.
  • Commando niet ontvangen: de LED van de zender geeft een reeks oranje flitsen gevolgd door een constant rood licht gedurende 2 seconden (er is geen trilling).
• Verzenden van de status van de automatisering (bijvoorbeeld of de poort open of gesloten is): zie paragraaf 5.
• Indicatie van de afwijkende status van de automatisering: knipperen van de rode LED en intermitterende trilling.

ZENDERVERIFICATIE

Voordat u de zender in de ontvanger van de automatisering opslaat, moet u controleren of deze correct werkt door op een bedieningstoets te drukken terwijl u observeert of de LED (Afb. 1) oplicht; mocht dit niet het geval zijn, zie paragraaf 7.

ZENDER MEMORISEREN

Om de zender in een ontvanger te memoriseren, kunnen de volgende procedures worden gevolgd:

• Memoriseren in "Mode 1"
• Memoriseren in "Mode 2"
• Memoriseren in "Extended Mode 2"
• Memoriseren via de "EnablingCode" ontvangen van een eerder gememoriseerde zender

Deze procedures worden beschreven in de handleiding van de ontvanger of besturingseenheid waarmee de zender moet worden bediend. De bovengenoemde handleidingen zijn ook beschikbaar op de website: www.niceforyou.com

- Voor de hieronder vermelde procedures zijn alleen de toetsen 1, 2, 3 van de zender ingeschakeld (Afb. 1). De vierde toets is uitsluitend gereserveerd voor de statusaanvraag (paragraaf 5).

Memoriseren in "Mode 1"

Maakt het mogelijk om eenmalig de 3 opdrachttoetsen van de zender in de ontvanger te memoriseren, waarbij ze automatisch worden geassocieerd met elk commando dat vanuit de besturingseenheid wordt beheerd (standaardcommando's).

Memoriseren in "Mode 2"

Maakt het mogelijk om één zendertoets in de ontvanger te memoriseren en deze te koppelen aan de commando's die vanuit de besturingseenheid worden beheerd (maximaal 4 en gekozen door de gebruiker). Opmerking – dezelfde procedure moet worden herhaald voor elke te memoriseren toets.

Memoriseren in "Extended Mode 2"

Hetzelfde als memoriseren "B" - "Mode 2", met de extra mogelijkheid om het gewenste commando (dat moet worden gekoppeld aan de te memoriseren toets) te kiezen in een uitgebreide lijst van commando's die vanuit de besturingseenheid worden beheerd (tot 15 verschillende commando's). De haalbaarheid van de procedure hangt af van het vermogen van de besturingseenheid om de 15 commando's te beheren.

Memoriseren via de "ENABLING Code" (tussen een OUDE zender die al is gememoriseerd en een NIEUWE zender)

De ON3ELR-zender heeft een geheime code, de zogenaamde "ENABLING CODE". Door deze code over te brengen van een gememoriseerde zender naar een nieuwe zender, wordt de laatste automatisch herkend (en gememoriseerd) door de ontvanger.

Memoriseerprocedure:

1. Breng de twee zenders (NIEUWE en OUDE al gememoriseerd) dicht bij elkaar zoals weergegeven in Afb. 4.
2. Druk op de NIEUWE zender op een opdrachttoets en laat deze los. De LED van de OUDE zender gaat branden en begint te knipperen.
3. Druk op de OUDE zender op een opdrachttoets en laat deze los. Zodra de code is overgedragen, trillen beide zenders (NIEUW en OUD) even en gaat hun groene LED branden (einde van de procedure).

Wanneer de NIEUWE zender wordt gebruikt, zal deze de eerste 20 keer deze "enabling code" samen met het commando naar de ontvanger verzenden. De ontvanger zal automatisch de identificatiecode memoriseren van de zender die deze heeft verzonden.

STATUSAANVRAAGPROCEDURE

1. Druk op de "i" "Status request" (statusaanvraag) toets (Afb. 1) en laat deze los.
2. Druk op de opdrachttoets die is gekoppeld aan de automatisering waarvoor de status wordt opgevraagd en laat deze los.
3. Observeer de uiteindelijke kleur van de LED na de reeks oranje flitsen:
   • GROEN: poort/deur OPEN
   • ROOD: poort/deur GESLOTEN
   • ORANJE: gedeeltelijk openen/sluiten

Opmerking – Als de zender is gememoriseerd in meerdere automatiseringen en er een statusaanvraag wordt gedaan, signaleert de ON3ELR alleen de status van de automatisering die als eerste op de statusaanvraag heeft gereageerd of die binnen het zenderbereik valt.

In dit specifieke geval kan Nice geen enkele garantie bieden met betrekking tot de status van alle automatiseringen.

BATTERIJ VERVANGEN

Wanneer de batterij leeg is en er op een toets wordt gedrukt, vervaagt de bijbehorende LED en zendt de zender niet uit. Als de batterij bijna leeg is, geeft de LED rode flitsen tijdens het transmissieproces.

Om de normale werking van de zender te herstellen, vervangt u de lege batterij door een versie van hetzelfde type, waarbij u de poolmarkeringen in Afb. 5 in acht neemt.

PRODUCTVERWIJDERING

Dit product is een integraal onderdeel van het automatiseringssysteem dat het aanstuurt en moet samen met het systeem worden afgevoerd.

Net als bij de installatie moeten ook aan het einde van de levensduur van het product de demontage- en schrootwerkzaamheden worden uitgevoerd door gekwalificeerd personeel. Dit product is gemaakt van verschillende soorten materialen, waarvan sommige kunnen worden gerecycled en andere moeten worden gesloopt. Zoek informatie op over de recycling- en verwijderingssystemen die vereist zijn door de lokale voorschriften in uw regio voor deze productcategorie.

Bepaalde onderdelen van het product kunnen vervuilende of gevaarlijke stoffen bevatten die, indien ze in het milieu terechtkomen, het milieu en de menselijke gezondheid ernstig kunnen schaden.

Zoals aangegeven door het aangrenzende symbool is het verboden om dit product samen met huishoudelijk afval te verwijderen. Sorteer het afval in categorieën voor verwijdering, volgens de methoden die zijn vastgelegd in de geldende voorschriften in uw regio, of breng het product terug naar de winkelier bij aankoop van een nieuw gelijkwaardig product.

Lokale voorschriften kunnen de toepassing van zware boetes omvatten in het geval van onjuiste verwijdering van dit product.

Batterij verwijderen

De lege batterij bevat giftige stoffen en mag niet met het gewone afval worden verwijderd. Verwijder de batterij volgens de methoden van "gescheiden" afvalinzameling zoals voorzien door de huidige lokale normen.

PRODUCTTECHNISCHE SPECIFICATIES

• Stroomvoorziening: 3 VDC type-CR2032 lithiumbatterij
• Levensduur batterij: geschat 2 jaar, met 10 transmissies per dag
• Frequentie: 433,92 MHz
• Uitgezonden vermogen: 0 dBm (ERP)
• Radiocodering: "LR"
• Bedrijfstemperatuur: -5°C... +55°C
• Beschermingsgraad: IP 40 (geschikt voor gebruik binnenshuis of in beschermde omgevingen)
• Afmetingen: 45 x 56 x 11 mm
• Gewicht: 18 g.

Opmerkingen:

• Het bereik van zenders en de ontvangstcapaciteit van de ontvangers worden sterk beïnvloed door andere apparaten (alarmen, hoofdtelefoons, enz.) die op dezelfde frequentie in uw omgeving werken. Nice kan geen enkele garantie geven met betrekking tot het daadwerkelijke bereik van zijn apparaten onder dergelijke omstandigheden.
• Alle hierin vermelde technische specificaties verwijzen naar een omgevingstemperatuur van 20°C (± 5°C).
• Nice S.p. A. behoudt zich het recht voor om het product op elk moment te wijzigen wanneer dit nodig wordt geacht, zonder het beoogde gebruik en de functies ervan te wijzigen.

VEREENVOUDIGDE EU-CONFORMITEITSVERKLARING

Hierbij verklaart Nice S.p. A. dat het type radioapparatuur ON3ELR in overeenstemming is met Richtlijn 2014/53/EU.

De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: https://www.niceforyou.com/en/support

made in Italy

Nice S.p. A.
Via Callalta, 1
31046 Oderzo TV Italy
info@niceforyou.com

www.niceforyou.com
