PELICAN 7070R - Handleiding zaklamp

Werking zaklamp

Voordat u enig onderdeel van de 7070R LED zaklamp demonteert, moet u ervoor zorgen dat de zaklamp niet langer dan vijf (5) minuten heeft gewerkt. Tijdens het gebruik kan de LED-module extreem heet worden en letsel veroorzaken bij aanraking.

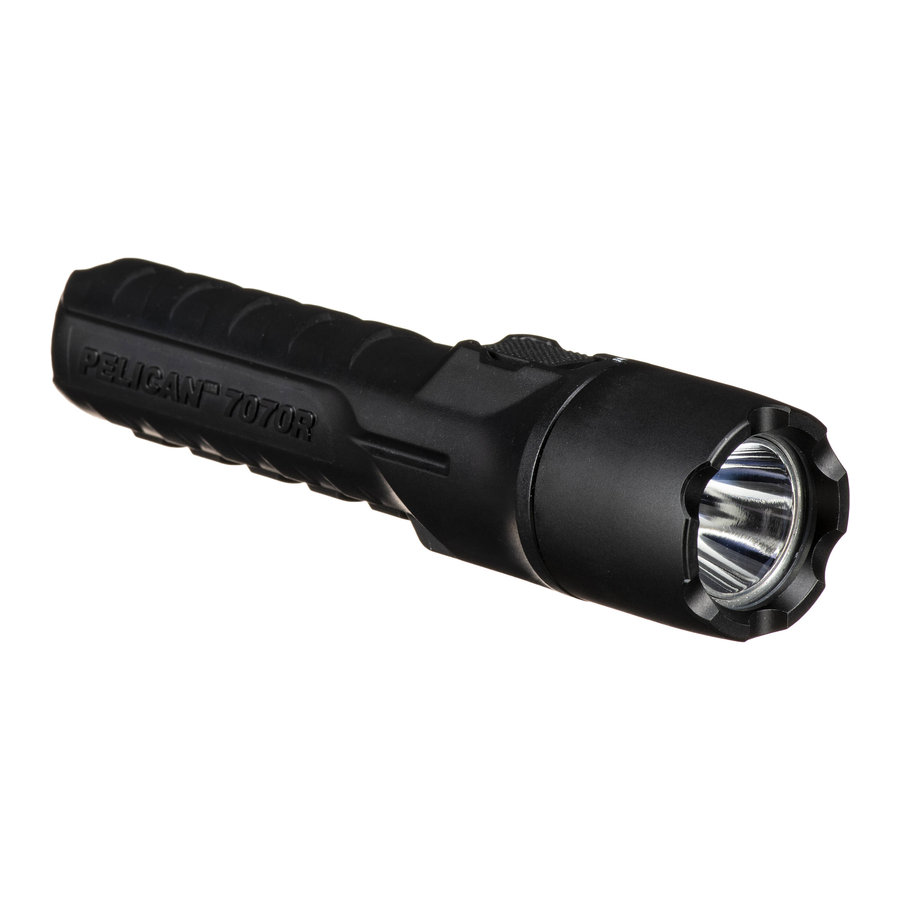

De 7070R LED is een krachtige zaklamp voor gebruik door professionals. Deze zaklamp is uitgerust met dubbele schakelaars en een vooraf scherpgestelde LED-lamp met hoge output die een sterke witte lichtbundel uitzendt. Het is niet nodig om de 7070R LED scherp te stellen.

SCHIJN DEZE ZAKLAMP NIET RECHTSTREEKS IN DE OGEN VAN EEN PERSOON: DIT KAN LETSEL VEROORZAKEN.

Uw 7070R batterijpakket wordt gedeeltelijk opgeladen geleverd en moet voor gebruik volledig worden opgeladen (zie de onderstaande oplaadinstructies).

Momentele activering – Druk een van beide schakelaars gedeeltelijk in voor een kortstondige werking. Constante activering – Druk een van beide schakelaars volledig in (klik) om de geselecteerde modus te vergrendelen.

Bluetooth-app programmeren

Download de "Pelican Flashlight" app uit de Apple of Android store.

1. Activeer de Pelican Flashlight app vanaf uw smartphone. Zie afbeelding 1


2. Zet de zaklamp aan
3. Selecteer "Scan Pelican Products" from het menu op uw smartphone en selecteer uw 7070R via het geïdentificeerde serienummer. Uw zaklamp toont nu verbonden.

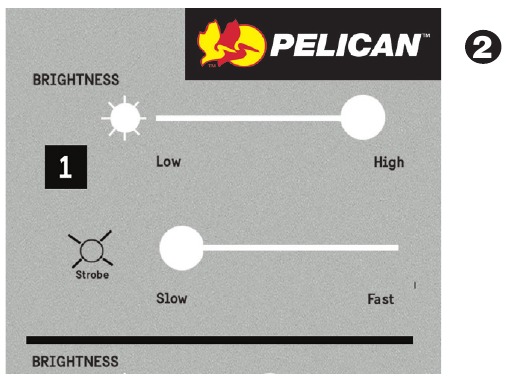

4. Eenmaal verbonden kunt u maximaal 5 verschillende modi en de volgorde van die modi selecteren, zoals genummerd in de app. Elke geselecteerde modus maakt een gevarieerde lichtopbrengst en/of een gevarieerde stroboscoopsnelheid mogelijk. Zie afbeelding 2


Handmatig programmeren

Om een programma te selecteren met behulp van de handmatige invoer, selecteert u een van de vijf vooraf ingestelde programmaopties. Let op, de 7070R is voorgeprogrammeerd met programma #1. Om het programma te wijzigen, drukt u een van beide schakelaars gedeeltelijk in (kortstondig indrukken, niet klikken) het aantal keren zoals aangegeven in de onderstaande tabel en houdt u de laatste keer ingedrukt totdat u het bijbehorende aantal bevestigingsflitsen ziet. Elke keer dat u drukt, moet dit binnen 0,5 seconde van elkaar zijn.

Modusselectie – Druk een van beide schakelaars gedeeltelijk in met tussenpozen van 0,5 seconde om de gewenste modus te selecteren. Elke keer dat u drukt, wordt de modus in de geprogrammeerde volgorde weergegeven. Druk de schakelaar volledig in om de gewenste modus te vergrendelen.

Licht uit – Druk een van beide schakelaars volledig in (klik) om het licht uit te schakelen vanuit een geactiveerde modus.

Opladen:

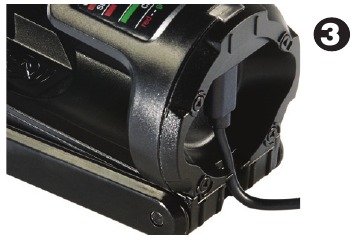

1. Sluit het USB-oplaadsnoer aan op de onderkant van de oplaadbasis. Zie afbeelding 3

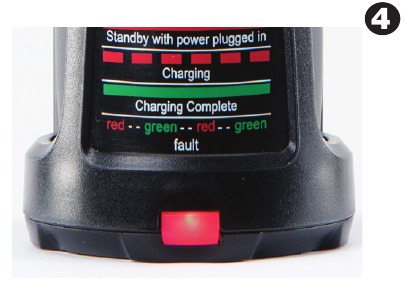

2. Sluit het USB-uiteinde aan op een USB-stopcontact (minimaal 1A output). De LED van de laadstatus brandt rood zodra de stekker in het stopcontact zit. Zie afbeelding 4

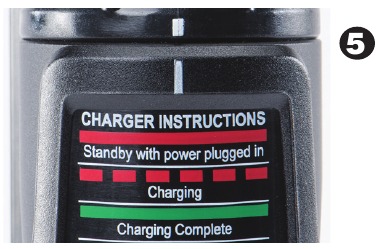

3. Schuif de lamp in de oplaadbasis en lijn de twee indicatielijnen uit. Zie afbeelding 5


4. De 7070R bevat draadloos opladen en maakt geen gebruik van directe contacten. Zodra deze goed is uitgelijnd, geeft de laadindicator een knipperende rode LED weer. Zodra het opladen is voltooid, verandert de knipperende rode LED in continu groen. Er is ook een "Fault Mode" (foutmodus) die een fout aangeeft, zoals een poging tot opladen met wegwerp CR123-batterijen die zijn geïnstalleerd.
5. Als een veilige bevestiging vereist is, duwt u het lamphuis terug in de oplaadbasis en de lamp wordt op zijn plaats vergrendeld.

Montage lader:

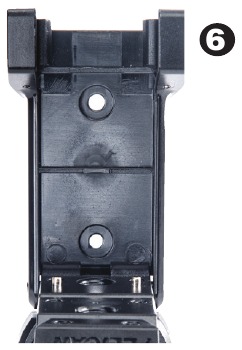

De oplaadbasis kan op elk oppervlak worden bevestigd met (2) schroeven van maat 8 of maat 10 (niet inbegrepen) via de montagegaten aan de achterkant van de oplaadbasis. Zie afbeelding 6. De achterkant van de oplaadbasis moet van de oplaadhouder worden weggetrokken om toegang te krijgen tot de montagegaten.
Het is niet nodig om de 7070R volledig te ontladen voordat u de batterij oplaadt. Het opladen kan plaatsvinden wanneer dat nodig is en de 7070R kan onbeperkt in de opladerbehuizing worden achtergelaten zonder dat u bang hoeft te zijn voor overladen.

Batterijniveau-indicator:

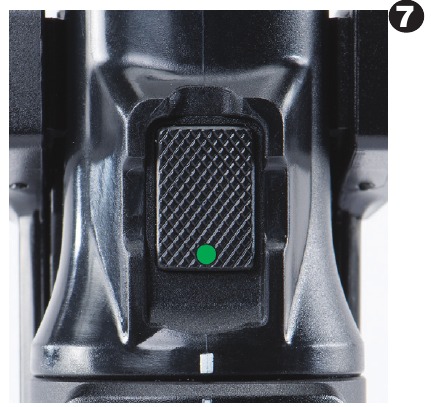

De voorste schakelaar bevat een ingebouwde LED-indicator voor het batterijniveau. De indicator licht op wanneer de lamp wordt geactiveerd. De informatie over het batterijniveau wordt als volgt weergegeven: Zie afbeelding 7

Groen = 100% - 75%
Geel = 75% - 50%
Rood = 50% - 25%
Knipperend rood = 25% - 0%
Opmerking: De hoofd-LED "knippert" elke 5 minuten zodra het batterijniveau onder de 25% komt.

Batterij vervangen

Wanneer de oplaadbare LI-ION-batterij moet worden vervangen, schroeft u de kap los en trekt u de lampmodule/batterijhouder uit de lamphuizing om toegang te krijgen tot de batterij. Verwijder de gebruikte batterij. Vervang de gebruikte batterij door een nieuwe batterij.
Vervangende batterijen zijn verkrijgbaar waar
Pelican-zaklampen worden verkocht of rechtstreeks bij de klantenservice van Pelican Products.
De 7070R kan (2) wegwerp CR123-lithiumbatterijen gebruiken met de meegeleverde batterijbuis als opladen niet mogelijk is. Opmerking: CR123-batterijen kunnen niet worden opgeladen.
OPMERKING: Ga alstublieft verantwoordelijk om bij het weggooien van de LI-ION-batterijstick. Dit onderdeel is recyclebaar en mag niet in het gemeentelijk afvalsystemen worden weggegooid. Neem contact op met uw plaatselijke afvalverwerkingsbedrijf voor informatie.

O-ringonderhoud

Controleer nauwkeurig op sneden, krassen of anderszins beschadigde O-ring of bijpassend lensoppervlak. Verwijder vuil of vreemde stoffen van de afdichtingsoppervlakken van de O-ring. Houd de schroefdraden, de O-ringgroef en de binnenlip van de lens gesmeerd met siliconenvet.

Veiligheidsinformatie batterij

BEHANDEL EN BEWAAR BATTERIJEN CORRECT OM LETSEL OF SCHADE TE VOORKOMEN. BATTERIJEN KUNNEN GEVAARLIJK ZIJN!

De meeste problemen met batterijen ontstaan door onjuiste behandeling van batterijen, en in het bijzonder door het gebruik van beschadigde of vervalste batterijen. Lees de onderstaande informatie om ernstig letsel en/of schade aan uw eigendommen te voorkomen.

Oplaadbare batterijen

1. Veiligheidsgoedkeuringen voor gevaarlijke locaties voor explosieve omgevingen zijn alleen geldig voor het Pelican-batterijpakket dat bij de lamp wordt geleverd.
2. Gebruik voor vervangende batterijpakketten alleen het goedgekeurde Pelican-batterijpakket voor het model van de lamp dat u gebruikt. Het gebruik van andere batterijpakketten maakt de veiligheidsgoedkeuring ongeldig.
3. Lampen mogen alleen worden opgeladen op een niet-gevaarlijke locatie.
4. Lampen mogen alleen worden opgeladen met behulp van de Pelican-oplaadbasis die bij de lamp wordt geleverd.
5. Lampen moeten worden opgeladen en bediend tussen de volgende temperaturen: Oplaadtemperatuur: -20°C tot 50°C (-4°F tot 122°F)
   Bedrijfstemperatuur: -20°C tot 50°C (-4°F tot 122°F).
6. Laad niet op met alkalinebatterijen die in de lamp zijn geïnstalleerd. Een poging hiertoe kan interne gas- of warmteontwikkeling veroorzaken, wat kan leiden tot ontluchting, explosie of mogelijk brand.
7. Diepe ontlading van de oplaadbare batterij kan ertoe leiden dat batterijen potentieel gevaarlijke gassen en elektrolyten afvoeren.

Gooi alle batterijen altijd op de juiste manier weg bij een erkend recyclingcentrum voor batterijen.
