Pelican 7060 LED - Zaklamp Handleiding

Inhoud


Voordat u enig onderdeel van de 7060 LED-zaklamp demonteert, dient u ervoor te zorgen dat de zaklamp gedurende vijf (5) minuten niet in werking is geweest. Tijdens bedrijf kan de LED-module extreem heet worden en letsel veroorzaken bij aanraking.

Zaklamp Bediening

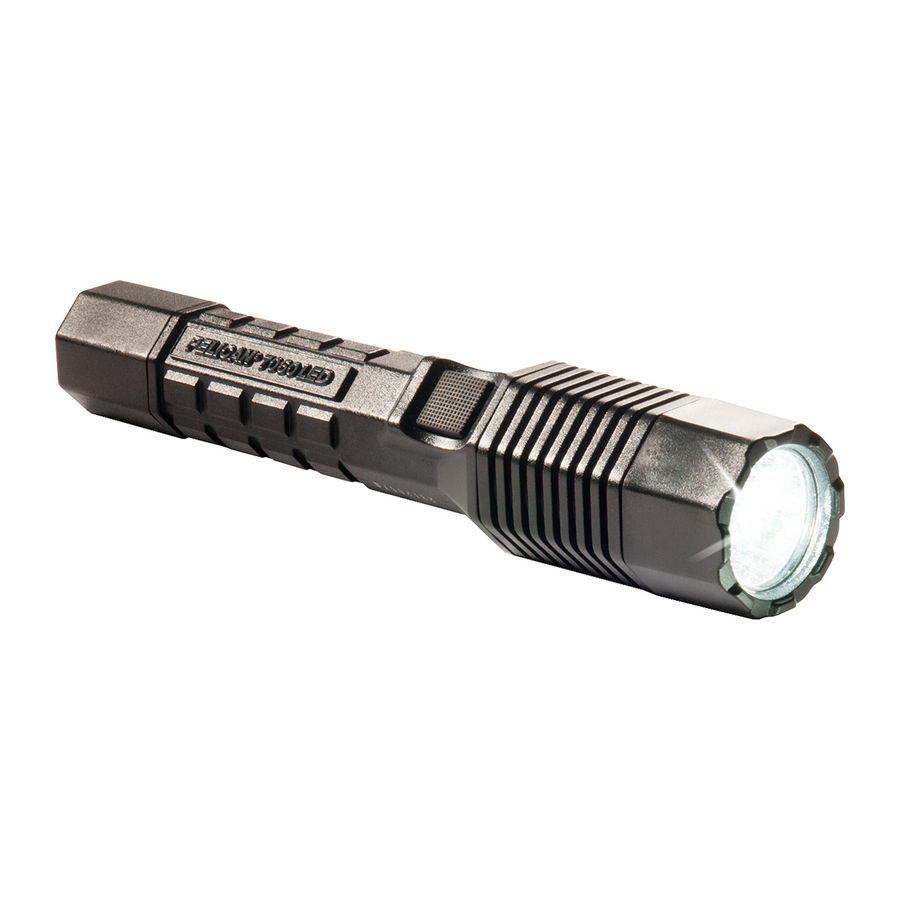

De 7060 LED is een hoogwaardige zaklamp voor gebruik door professionals. Deze zaklamp is uitgerust met een high-output LED-lamp met vooraf ingestelde focus die een sterke, strakke bundel wit licht uitzendt. Het is niet nodig om de 7060 LED scherp te stellen.

SCHIJN DEZE ZAKLAMP NIET RECHTSTREEKS IN DE OGEN VAN IEMAND: DIT KAN LETSEL VEROORZAKEN.

Uw 7060 LED-batterijpakket wordt gedeeltelijk opgeladen geleverd en moet voor gebruik volledig worden opgeladen.

Momentary (Kortstondig) –
Druk een van beide schakelaars gedeeltelijk in voor kortstondige (kortstondig) werking.

Constant On (Constant aan) –
Druk een van beide schakelaars volledig in (klik) om de geselecteerde modus te vergrendelen.

Mode Selection (Modus selectie) –
Druk een van beide schakelaars gedeeltelijk in binnen stappen van 0,5 seconde om een van de vier beschikbare modi te selecteren. De volgorde is High (Hoog) / Strobe (Stroboscoop) / Medium (Midden) / Low (Laag). Druk de schakelaar volledig in om een geselecteerde modus te vergrendelen.

Light Off (Licht uit) –
Druk een van beide schakelaars volledig in (klik) om het licht uit te schakelen vanuit een geselecteerde modus.

Bevestig het netsnoer aan de opladerbasis

  1. Steek de haakse connector van de transformator in de achterkant van de opladerbasis.
  2. Duw het snoer in het kanaal voor een vlakke montage. in de achterkant van de opladerbasis.
  3. Sluit het netsnoer aan op de voeding.

OPMERKING: De LED van de oplader licht rood op wanneer er stroom wordt geleverd.

Opladen

Om de 7060 LED op te laden:
OPLADER
De oplader kan het batterijpakket in minder dan 5 uur opladen. De LED-oplaadlampjes geven aan waar de batterij zich in de laadcyclus bevindt, als volgt:

Solid Red (Continu rood) = 7060 Niet aangesloten

Flashing Red Light (Knipperend rood licht) = 7060 Wordt opgeladen

Solid Green Light (Continu groen licht) = 7060 Volledig opgeladen

Het is niet nodig om de 7060 LED volledig te ontladen voordat u de batterij oplaadt. Opladen kan plaatsvinden wanneer dat nodig is en de 7060 LED kan voor onbepaalde tijd in de opladerbehuizing worden achtergelaten zonder bang te hoeven zijn voor overladen.

Om op te laden:

  1. Schakel de zaklamp uit.
  2. Bevestig (klik op zijn plaats) de zaklamp op de opladerbasis en zorg ervoor dat de contacten van de opladerbasis overeenkomen met de contacten van de zaklamp. De continu rode LED begint te knipperen om ervoor te zorgen dat de contacten van de opladerbasis overeenkomen met de contacten van de zaklamp. De continu rode LED begint te knipperen om de verbinding en het begin van het laadproces te bevestigen.
  3. De knipperende rode LED verandert in continu groen zodra de contacten van een zaklamp. De continu rode LED begint te knipperen om de verbinding en het begin van het laadproces te bevestigen. het opladen is voltooid.

OPMERKING: Het is niet nodig om de 7060 zaklamp volledig te ontladen voordat u hem oplaadt. De zaklamp kan voor onbepaalde tijd in de oplader worden achtergelaten zonder bang te hoeven zijn voor overladen.

Batterij Vervanging

Na ongeveer 500 volledige laad-/ontlaadcycli kan de LI-ION-batterij niet meer worden opgeladen en moet deze worden vervangen. De batterij is verkrijgbaar waar Pelican-zaklampen worden verkocht of rechtstreeks bij de klantenservice van Pelican Products.

Om de batterij te vervangen:

  1. Schroef de staartschakelaar los die zich aan de achterkant van de 7060 LED bevindt.
  2. Verwijder de batterij.
  3. Plaats de nieuwe batterij volgens de richting op de batterijsticker.
  4. Plaats de staartschakelaar terug en draai hem helemaal vast.

OPMERKING: Handel alstublieft op verantwoorde wijze bij het weggooien van de LI-ION-batterij. Dit onderdeel is recyclebaar en mag niet via het gemeentelijk afvalsysteem worden afgevoerd. Neem contact op met uw plaatselijke afvalverwerkingsbedrijf voor informatie.

Batterij Onderhoud

  • Laad uw zaklamp niet te veel te veel, in een poging om een "geheugen"-conditie te verminderen. Deze werkwijze is onnodig, omdat moderne LI-ION-batterijen, wanneer gebruikt in zaklampen zoals de 7060 LED, het onwaarschijnlijk is dat deze conditie zich ontwikkelt. Bovendien kan diep ontladen van de batterijen ervoor zorgen dat de batterijen mogelijk gevaarlijke gassen en elektrolyten afvoeren.

O-ring Onderhoud

Controleer zorgvuldig op sneden, krassen of anderszins beschadigde O-ring of het oppervlak van de bijpassende lenslip. Verwijder vuil of vreemde stoffen van de afdichtingsoppervlakken van de O-ring. Houd schroefdraad, O-ringgroef en de binnenlip van de lens gesmeerd met siliconenvet. Zie Garantie-informatie voor vervanging van de O-ring.

Oplader Montage

De 7060 LED-opladerbasis kan permanent in de meeste posities (behalve ondersteboven) in voertuigen worden gemonteerd. Er zijn twee montagegaten voorzien om bevestiging met #10-schroeven mogelijk te maken.

De haakse stekker moet worden aangesloten voordat de oplader kan worden gemonteerd (zie hierboven).

Voertuiginstallatie

De 7060 LED-oplader kan permanent in de meeste voertuigen worden geïnstalleerd en deze handeling moet worden uitgevoerd door een professionele autotechnicus. De oplader mag niet ondersteboven worden geïnstalleerd, omdat bepaalde omstandigheden ertoe kunnen leiden dat de 7060 LED uit de oplader wordt geworpen. Zorg er bij het installeren van de oplader voor dat de Direct Wiring Rig is aangesloten op een ontstekingsgeschakelde lijn. De hoge stroomsterkte van deze oplader kan de voertuigbatterij leegmaken als deze rechtstreeks op de batterij is aangesloten.

VERVANGSTUKKEN

CAT. # BESCHRIJVING

6057F 110V TRANSFORMER VOOR OPLADER

6061F DIRECT WIRING RIG VOOR OPLADER

7070 DESK/DASH SMART CHARGER BASE UNIT

8056F 12V PLUG-IN CHARGER CORD VOOR OPLADER

7069 VERVANGING LI-ION BATTERIJ

7052 YW TRAFFIC WAND (Geel)

7052 OR TRAFFIC WAND (Oranje)

PELICAN BEPERKTE LEVENSLANGE GARANTIE VAN UITMUNTENDHEID

Pelican Products, Inc. garandeert haar lampen levenslang tegen breuk of fabricagefouten. Deze garantie dekt niet de lamp of batterijen.

Om een garantieclaim in te dienen, moet de koper contact opnemen met Pelican Products, Inc. op 23215 Early Avenue, Torrance, CA 90505 of csrwarranty@pelican.com, of door te bellen naar 1-800-473-5422, toestel 5. Garantieclaims moeten zo snel mogelijk door de koper worden ingediend. De koper moet een retourautorisatienummer verkrijgen van de klantenservice van Pelican voordat hij een product retourneert, en is verantwoordelijk voor het betalen van alle vrachtkosten van de garantie. Als Pelican vaststelt dat een geretourneerd product niet defect is, binnen de voorwaarden van deze garantie, betaalt de koper Pelican alle kosten van behandeling, retourvracht en reparaties tegen de geldende tarieven van Pelican.

In Australië: Om een garantieclaim in te dienen, moet de koper contact opnemen met Pelican Products Australia, Suite 2.33, West Wing, Platinum Bldg., Erina NSW 2250, Tel: +612 4367 7022.

De levenslange garantie dekt geen Roto Molded koffers, AALG-producten of stoffen gedeelte van rugzakken. Raadpleeg www.pelican.com/warranty voor alle details.

PELICAN PRODUCTS, INC.
23215 Early Avenue • Torrance, California 90505 USA Tel 310.326.4700 • FAX 310.326.3311 www.pelican.com

PELICAN PRODUCTS ULC
10221-184th Street • Edmonton, Alberta T5S 2J4 Canada Tel 780.481.6076 • FAX 780.481.9586 www.pelican.ca

Alle handelsmerken zijn geregistreerde en/of niet-geregistreerde handelsmerken van Pelican Products, Inc., haar dochterondernemingen en/of gelieerde ondernemingen.
