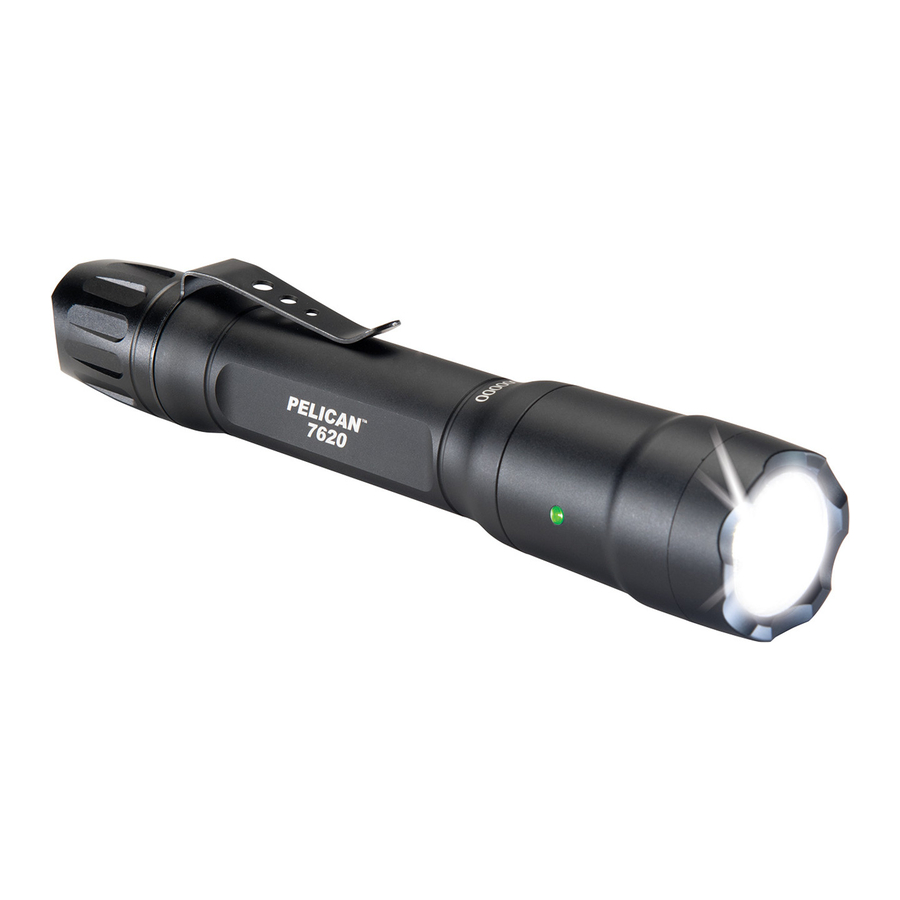

Pelican 7620 - Zaklamp Handleiding

Introductie

Deze compacte zaklamp produceert een ultra heldere, voorgefocuste lichtbundel door gebruik te maken van een hoog-efficiënte LED, die wordt aangedreven door (2) AA alkaline batterijen, (2) CR123 lithium batterijen, (3) CR123 lithium batterijen, (1) 18650 lithium ion oplaadbare batterij of (2) AA NiMH oplaadbare batterijen. De 7620 zaklamp is ontworpen voor eenvoudig gebruik met één hand en heeft een dual-switch modus voor constant-aan of momentaan-aan activering. De 7620 body is gemaakt door middel van hoge precisie CNC machines van aerospace-grade aluminiumlegering en is hard geanodiseerd voor de meest duurzame constructie. De lens is gemaakt van anti-reflecterend (AR) glas voor extra duurzaamheid en verhoogde lichtopbrengst. De 7620 heeft een beschermingsniveau van IPX8, waardoor deze in de meest slechte weersomstandigheden kan worden gebruikt.

BATTERIJEN PLAATSEN

1. Verwijder de achterkant door deze tegen de klok in te draaien.

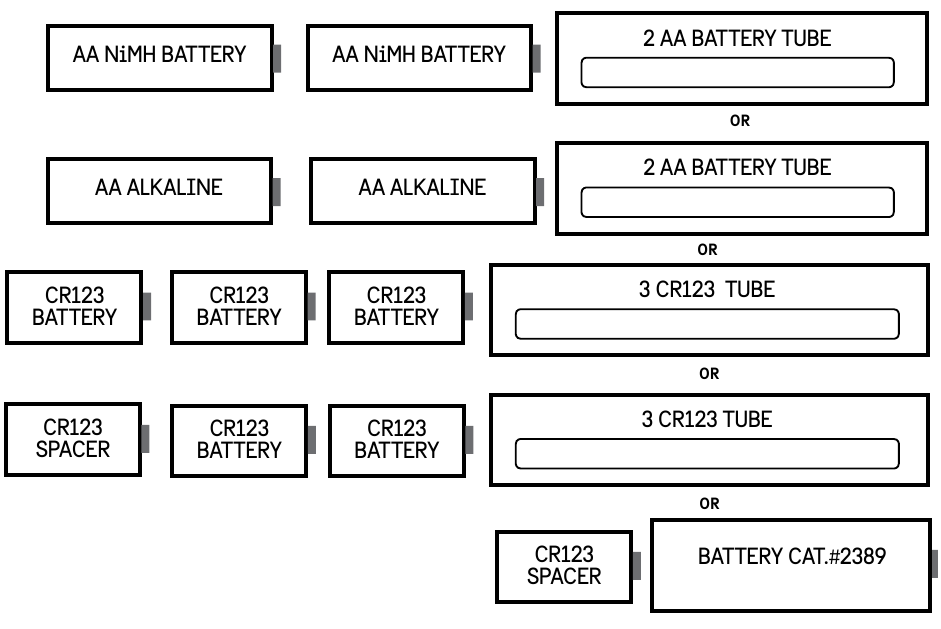

2. Plaats de batterij (zie figuur 1) met de + pool naar de kop.
   Figuur 1


3. Plaats de achterkant terug op de zaklamp door deze met de klok mee te draaien totdat deze is afgesloten.

WERKING

Om een programma te selecteren, drukt u de knop gedeeltelijk in (kort indrukken, niet klikken) zoals aangegeven in de onderstaande tabel en houdt u deze ingedrukt totdat de 7620 ter bevestiging knippert.
Het licht knippert om u te laten weten dat er een nieuw programma is geselecteerd. Het aantal flitsen geeft het programmanummer aan.

		Kort indrukken	Bevestigingsflitsen
Programma 1 (standaard)	High > Strobe > Medium > Low	8
Programma 2	Alleen High	10
Programma 3	High > Medium > Low	12
Programma 4	Low > Medium > High	14
Programma 5	High > Low	16

Om de modus binnen een programma te wijzigen, drukt u de knop één keer in (kort indrukken, niet klikken) voor elke stap in het programma. Het indrukken moet binnen 0,5 seconde gebeuren.
Druk de schakelaar volledig in om de gewenste modus vast te zetten. Om uit te schakelen, drukt u de schakelaar nogmaals volledig in.
De 7620 heeft een ingebouwde batterijstatusindicator. De kleine LED tussen de kraag en de kop geeft de batterijstatus aan wanneer het licht is ingeschakeld:
Groen = Vol
Amber = Midden
Rood = Laag
Opmerking: De batterijstatusindicator is gekalibreerd voor twee AA alkaline batterijen of één 18650 Lithium Ion batterij. Het toont geen nauwkeurige batterijstatus bij andere bruikbare batterijtypen.

BATTERIJEN VERVANGEN

1. Verwijder de achterkant door deze tegen de klok in te draaien totdat deze van de achterkant van de 7620 zaklamp komt.
2. Verwijder de gebruikte batterij uit de 7620 zaklamp.
3. Plaats de nieuwe batterij met de + pool naar de kop.
4. Plaats de achterkant terug door deze met de klok mee te draaien totdat deze is afgesloten.

ALGEMEEN ONDERHOUD

1. Reinig de o-ringen met een zachte, schone doek om ervoor te zorgen dat het afdichtingsgebied vrij is van vuil dat de o-ring afdichting kan aantasten.
2. Breng af en toe een lichte laag helder siliconenvet aan op de o-ringen als het draaien te moeilijk wordt.
3. Verwijder de achterkant en veeg de achterste schroefdraad van de 7620 zaklampbody en de binnenkant van de achterkant af en toe schoon met een zachte, schone doek om een ​​intermitterende werking van de zaklamp te voorkomen.

Om te voorkomen dat de 7620 zaklamp per ongeluk aangaat wanneer de zaklamp is opgeborgen, verwijdert u de batterij. Als de 7620 zaklamp wordt ingeschakeld terwijl deze zich in een container bevindt, kan de zaklamp oververhit raken en de zaklamp of het materiaal van de omgeving beschadigen.

SPECIFICATIES

LAMP: LED
BATTERIJ: (2) twee AA alkaline of NiMH, (2) twee of (3) drie CR123 of (1) één 2389 batterij

O-RING ONDERHOUD

Controleer zorgvuldig op sneden, krassen of anderszins beschadigde o-ringen of het bijpassende lensoppervlak. Verwijder vuil of vreemde stoffen van de afdichtingsvlakken van de o-ring. Houd de schroefdraad, de o-ring groef en de binnenlip van de lens gesmeerd met siliconenvet. Zie de garantie-informatie voor het vervangen van de o-ring.

Batterijveiligheidsbulletin Alkaline batterijen

1. Veiligheidskeuringen voor gevaarlijke locaties voor explosieve omgevingen zijn alleen geldig voor de gespecificeerde celtypefabrikant en, indien van toepassing, merknamen die worden weergegeven op de zaklamp en/of instructiebladen die bij het licht worden geleverd.
2. Het gebruik van andere batterijtechnologieën kan de prestaties van de zaklamp verminderen. Lees altijd de aanbevelingen van de batterijfabrikant voor het juiste gebruik van de batterijtechnologie/merk voordat u ze in de zaklamp gebruikt.
3. Bij het vervangen van de batterijen:
   1. Vervang alle batterijen tegelijkertijd.
   2. Meng geen batterijmerken en oude en nieuwe batterijen.
   3. Plaats de batterijen altijd correct met betrekking tot de polariteit (+ en -) die op de batterij en apparatuur is aangegeven.
4. Vervang de batterijen niet op een gevaarlijke locatie.
5. Verwijder de batterijen uit de apparatuur als deze gedurende langere tijd niet wordt gebruikt.

PELICAN PRODUCTS ULC
© PELICAN PRODUCTS 2017
Alle handelsmerken zijn geregistreerde en/of niet-geregistreerde handelsmerken
