ORBIS MINI T - Tijdschakelaar Handleiding

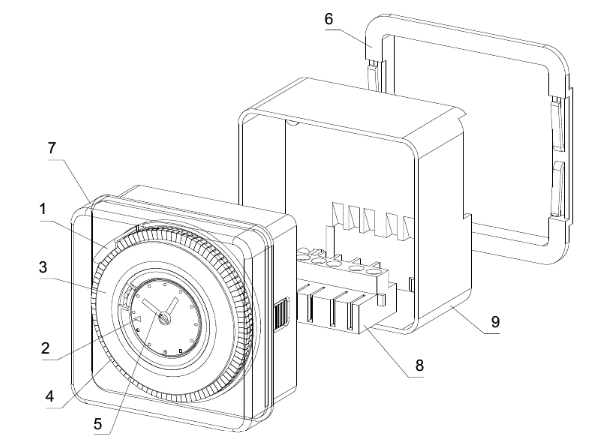

Gebruiksaanwijzing
- Handmatige schakelaar
- Index
- Kiezer
- Pinnen
- Klokwijzers
- Inbouwaccessoire
- Transparante afdekking
- Verwijderbaar klemmenblok
- Aansluitbasis
Beschrijving

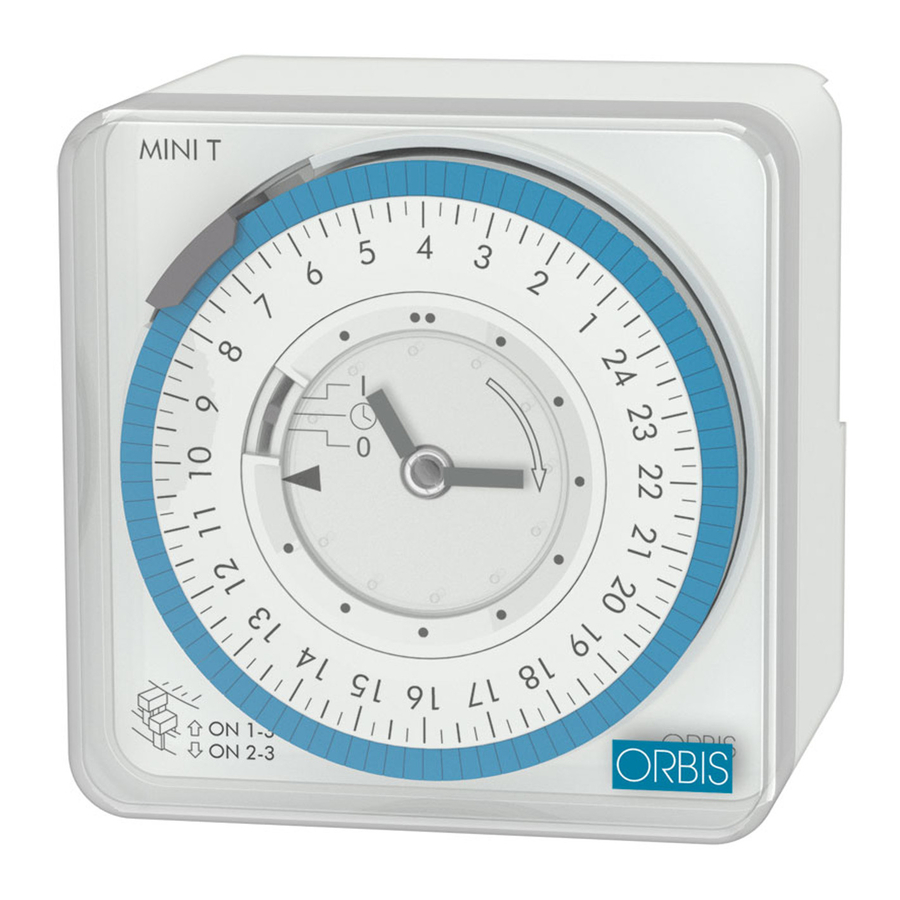

Analoge tijdschakelaar met dagelijkse en wekelijkse programmering. Steek in de schroefklemmenbasis, of "fast on" klemmen. Voor de getimede besturing van elektrische apparatuur en systemen.
Montage
Automatische regeling, onafhankelijke montage van wandmontage of 35mm rail in overeenstemming met DIN EN 60715.

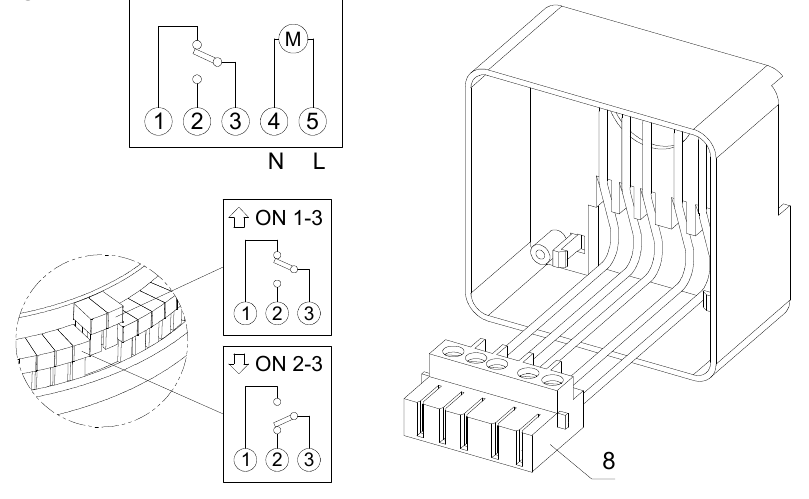

Aansluiting
PROGRAMMEREN
Schuif alle pinnen omhoog en schuif de overeenkomstige pinnen omlaag naar de gewenste aansluittijden, waarin het 2-3 contact gesloten blijft.
INSTELLEN
Draai de knop met de klok mee zodat deze overeenkomt met de real-time. De klokwijzers moeten overeenkomen met de real-time.
HANDMATIGE SCHAKELAAR
3 posities:
- permanent aan (2-3 gesloten)
- automatische werking
- permanent uit (2-3 open)

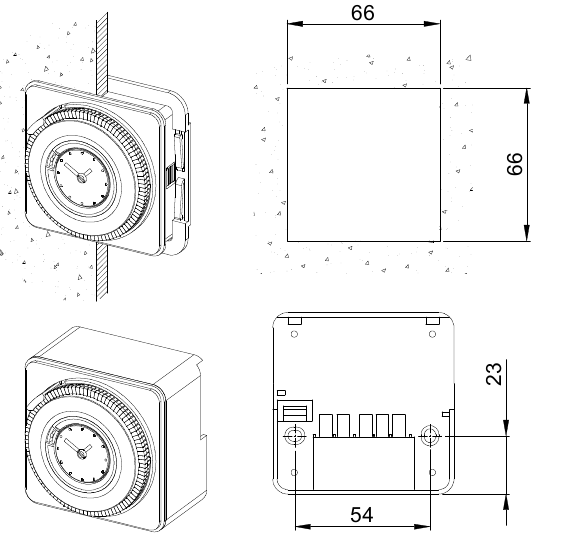

Parameters
TECHNISCHE EIGENSCHAPPEN
Voeding: Volgens typeplaatje
Schakelvermogen: 16 (4) A / 250 V
Aanbevolen maximale belasting:
Eigen verbruik: 1,8VA
Type actie: 1 BSTU in overeenstemming met EN 60730-2-7
Nauwkeurigheid: ± 1 s/dag bij 23°C
Type wijzerplaat: Dagelijks: 96 pinnen Wekelijks: 84 pinnen
Minimale schakeltijd:
D/QRD: 15 minuten
QRS: 2 uur
Werkingsmodus: stapsgewijze motor
Bedrijfstemperatuur: -10ºC tot +45ºC
Contact: AgCdO Eénpolige omschakeling
Batterijreserve:
Type D: zonder reserve
Type QRD en QRS: 100 uur na ononderbroken voeding van 48 uur.
Vervuilingssituatie: 2
Dit apparaat bevat, in modellen met reserve, een batterij waarvan de inhoud schadelijk kan zijn voor het milieu. Gooi het alstublieft niet weg zonder de batterij te verwijderen en in de juiste container te doen voor recycling of om het complete apparaat terug te sturen naar de fabriek.
ORBIS TECNOLOGÍA ELÉCTRICA, S.A.
Lérida, 61 Telf.:+ 34 91 5672277;
E–28020 MADRID Fax: +34 91 5714006
E-mail: info@orbis.es
http://www.orbis.es
