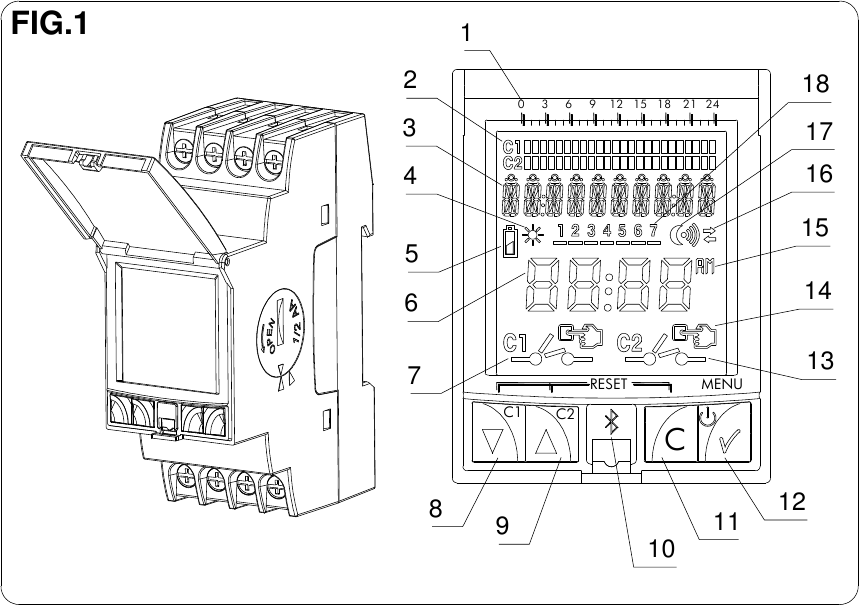

OVERZICHT

1. Tijdschaal
2. Roosters
3. Tekstregel
4. Symbool zonsopgang
5. Symbool batterij bijna leeg
6. Tijd / Datum
7. Symbool C1-relaisstatus
8. Ga omlaag in het menu / handmatige bediening C1
9. Ga omhoog in het menu / handmatige bediening C2
10. Bluetooth-dongle-aansluiting
11. Optie annuleren / ga terug in het menu
12. Optie accepteren / ga naar het menu / schakel het apparaat in zonder voeding
13. Symbool C2-relaisstatus
14. Handmatige bediening (knipperend) / permanente handmatige bediening (vast)
15. 12 uur / 24 uur
16. Symbool overdracht
17. Symbool zonsondergang
18. Dagen van de week

GEBRUIKSAANWIJZING

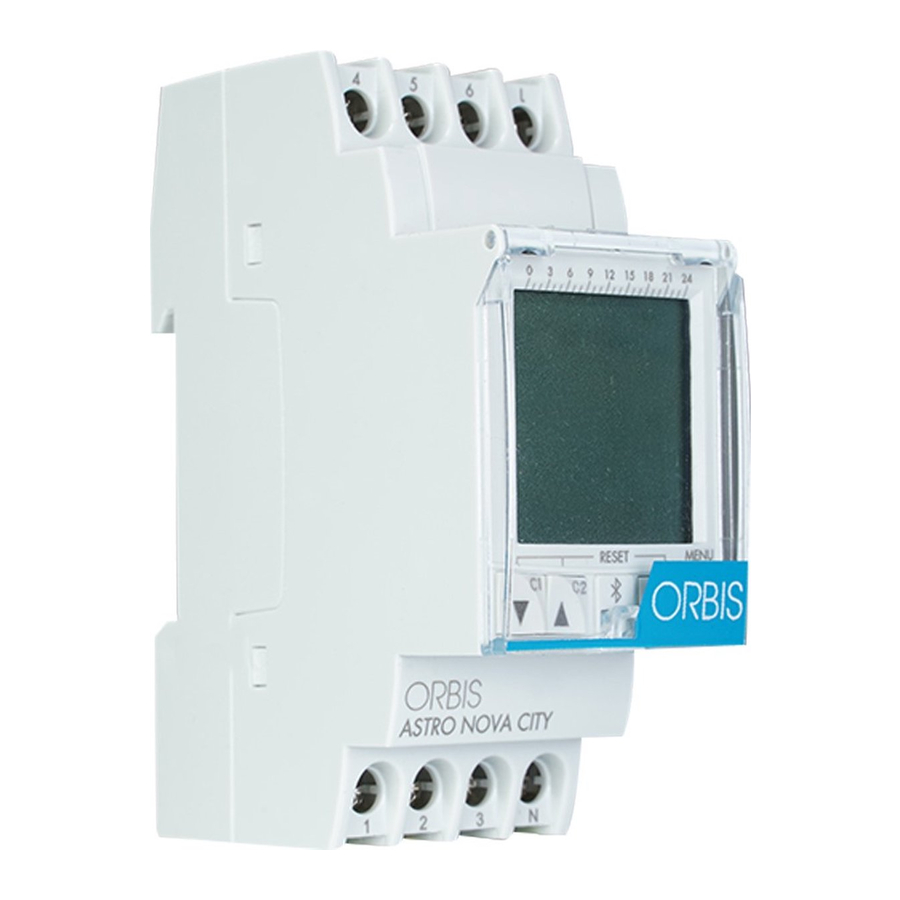

ASTRO NOVA CITY is een digitale tijdschakelaar met astronomische update, ontworpen voor de bediening van elke elektrische installatie die een zonreferentie vereist, met name de tijd van zonsopgang en zonsondergang op een specifieke locatie, elke dag van het jaar. Het biedt de mogelijkheid om manoeuvres uit te voeren op een vast tijdstip van de dag, evenals in- en uitschakelen bij zonsopgang en zonsondergang. Bij de astronomische manoeuvres is het mogelijk om een correctie in te stellen van maximaal ± 9 uur 59 minuten voor zowel C1- als C2-kanalen. Bovendien heeft het een reeks extra functies, zoals: automatische omschakeling naar zomer-/wintertijd, 4 vakantieperioden, instelbare schermhelderheid en programmering vanaf smartphone/tablet.

Menu's kunnen in verschillende talen worden weergegeven en tonen een rooster op het scherm met het schema van de huidige dag.

Het heeft 2 onafhankelijke en spanningsvrije geschakelde circuits waarmee tot 40 manoeuvres kunnen worden geprogrammeerd tussen kanaal 1 en/of kanaal 2.

INSTALLATIE

Installatie en montage van elektrische apparaten moeten worden uitgevoerd door een erkende installateur.

SCHAKEL DE STROOMTOEVOER UIT VOORAFGAAND AAN DE INSTALLATIE.

Het apparaat is intern beschermd tegen storingen door een beveiligingscircuit. Sommige bijzonder sterke velden kunnen echter de werking ervan veranderen. Storingen kunnen worden voorkomen als de volgende installatieregels in acht worden genomen:

• Het apparaat mag niet in de buurt van inductieve belastingen worden geïnstalleerd (motoren, transformatoren, contactors, enz.).
• Het is raadzaam om een aparte toevoerleiding te plannen (indien nodig met een netwerkfilter).
• De inductieve belastingen moeten worden voorzien van storingsonderdrukkers (varistor, RC-filter).

Als de tijdschakelaar wordt gebruikt in combinatie met andere apparaten in een installatie, moet ervoor worden gezorgd dat de gevormde eenheid geen externe storingen genereert.

HERSTEL DE STROOMTOEVOER ZODRA HET APPARAAT VOLLEDIG IS GEÏNSTALLEERD.

MONTAGE

Elektronisch bedieningsapparaat voor onafhankelijke montage in een verdeelkast, met een symmetrisch profiel van 35 mm in overeenstemming met de norm EN 60715 (DIN-rail).

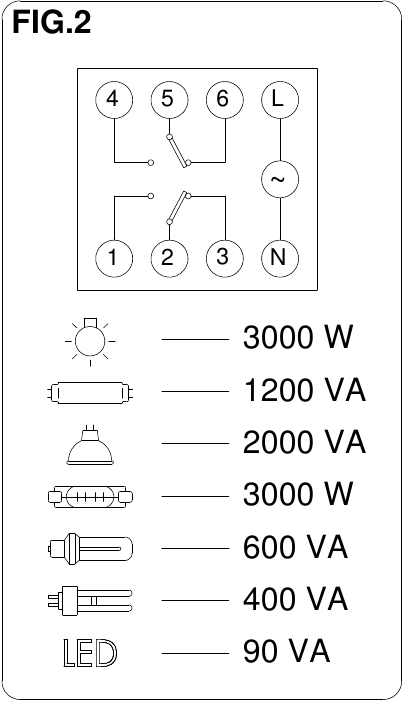

AANSLUITING

Sluit de stroom aan volgens het diagram in AFB. 2.

De posities van de fase en de nul moeten worden gerespecteerd en de gemaakte aansluitingen moeten worden gecontroleerd. Een verkeerde aansluiting kan het apparaat vernielen.

OPSTARTEN

HET APPARAAT MOET VAN STROOM WORDEN VOORZIEN om de installatiecontrole te kunnen uitvoeren.

Het scherm licht op en het HOOFDscherm verschijnt.

Wanneer het apparaat niet van stroom wordt voorzien, blijft het scherm uitgeschakeld, waarbij alle datum- en tijdprogrammering behouden blijft, gedurende de periode van stroomreserve (10 jaar) dankzij de ingebouwde lithiumbatterij. In het geval dat het zonder batterij wordt geïnstalleerd, heeft het apparaat een veiligheidsstroomreserve van ongeveer 48 uur.

Druk zonder stroomtoevoer op de MENU button (knop), het scherm licht tijdelijk op om programmeren mogelijk te maken. Als er na 5 seconden geen knop wordt ingedrukt, wordt het scherm weer uitgeschakeld.

Deze apparaten hebben vier toetsen voor hun instelling en programmering.

Het scherm toont de volgende informatie:

• Rooster met de manoeuvres van de dag (het verdwijnt wanneer het een vakantieperiode bereikt). Een rooster voor elk kanaal met 24 divisies waarin elk segment 1 uur AAN vertegenwoordigt.
• Het scherm heeft een tekstregel die afwisselend de volgende informatie toont:
  • TIJDEN VAN ZONSOPGANG en ZONSODERNGANG voor die dag met bijbehorend symbool:
    Zon = ZONSOPGANG / Maan = ZONSODERNGANG
  • Geselecteerde stad
  • Huidige datum
  • PERMANENTE bediening
  • Actieve VAKANTIEperiode
• Volledige tijd
• Symbool handmatige manoeuvre . Het knippert wanneer een handmatige schakeling is geactiveerd en als de schakeling PERMANENT is, is het symbool vast.
• Status van C1 / C2-circuits: AAN , UIT

INSTELLINGEN

ASTRO NOVA CITY schakelaars zijn in de fabriek geprogrammeerd met de huidige datum en tijd als volgt:

• Tijd: GMT +1
• Zone: In overeenstemming met commerciële bestelling
• Astronomische correcties: Uitgeschakeld
• Omschakelen van winter- naar zomertijd: Automatisch
• Omschakelen van zomer- naar wintertijd: Automatisch
• Vakanties: NEE (4 perioden uitgeschakeld)
• Programma's: C1 tot C2 Aan bij zonsondergang / C1 en C2 Uit bij zonsopgang (zie AFB. 4)


HANDMATIGE BEDIENING

Activeer of deactiveer, waarbij de status van de circuits tijdelijk handmatig wordt omgekeerd vanuit het hoofdscherm, door op de toetsen ▼ C1 of ▲ C2 te drukken.

Het symbool knippert op het scherm boven het gemanipuleerde kanaal totdat we opnieuw op ▼ C1 of ▲ C2 drukken, waardoor we terugkeren naar de vorige status.

PROGRAMMEREN

Het programmeren is gebaseerd op menu's en submenu's waarmee we door de programmering kunnen navigeren of het apparaat kunnen aanpassen. Het hoofdmenu is toegankelijk via het stand-byscherm door op de ✓-toets te drukken. Met de toetsen ▼ en ▲ bewegen we door de verschillende menu's en door op ✓ te drukken, krijgen we toegang tot deze menu's. Om terug te gaan naar het vorige menu drukken we op de C-toets.

De te programmeren gegevens verschijnen altijd knipperend op het scherm.

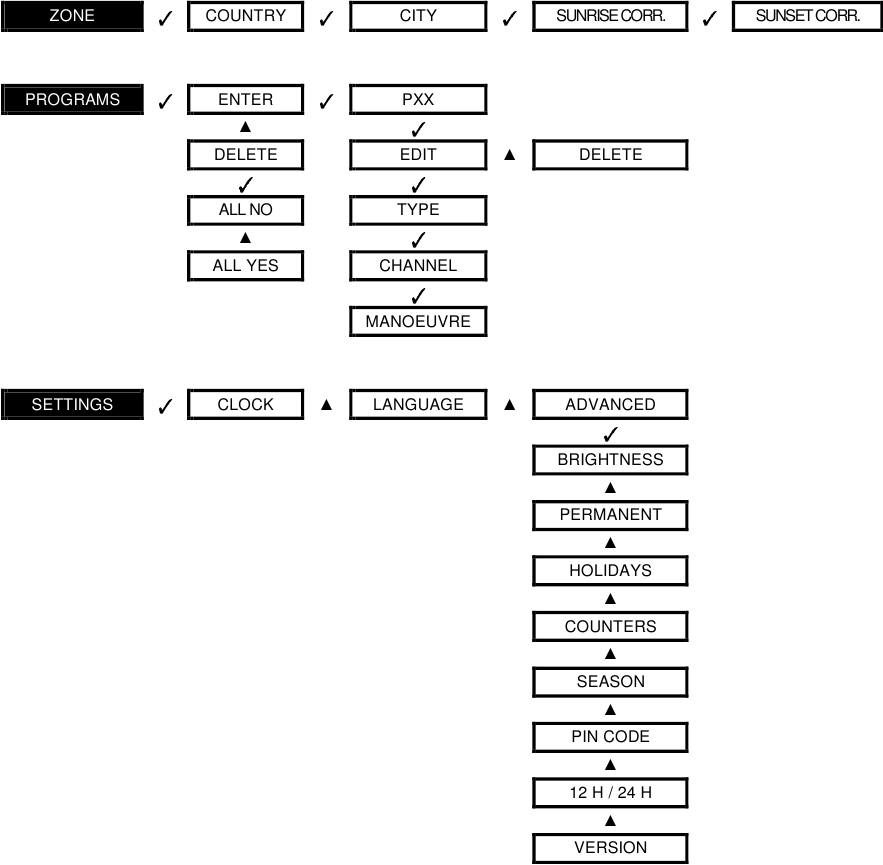

De structuur van de menu's is als volgt:

HOOFDMENU

ZONE. Hiermee kunt u het land selecteren waar het is geïnstalleerd en de dichtstbijzijnde stad uit een bepaalde lijst. De astronomische schakelaar berekent elke dag van het jaar de tijd van zonsopgang en zonsondergang op basis van de geografische positie en datum.

• Astronomische correctie: Zodra de stad is geselecteerd, kan de tijd van ZONSONDERGANG en ZONSOPGANG worden gecorrigeerd om deze aan te passen aan de verschillende topografische omstandigheden (bijvoorbeeld: hekken, schaduwen van gebouwen...). Om dit te doen, kunnen we de tijd van ZONSONDERGANG of ZONSOPGANG tot 9u59 vooruit of achteruit zetten, waarbij we de gecorrigeerde tijd op het scherm zien terwijl deze wordt geprogrammeerd.

We kiezen de dichtstbijzijnde stad bij onze locatie

PROGRAMMA'S. Is het menu waar de verschillende manoeuvres worden geprogrammeerd. Er zijn 40 geheugenplaatsen (van PROG_01 tot PROG_40).

• ENTER: We voeren in door op ✓ te drukken. Zodra we toegang hebben, worden we geïnformeerd over het programma waarin we ons bevinden P-01 ---- tot P-40, we hebben de volgende opties:
  • EDIT (als het al geprogrammeerd is) "P01: EDIT" (P01: BEWERKEN) wordt op het scherm weergegeven, valideren met ✓ verschijnt op het scherm.
  • TYPE: Met de toetsen ▼ en ▲ kiezen we het type actie: AAN, UIT. We valideren met ✓.
  • CHANNEL. (KANAAL) We kiezen de te programmeren kanalen, C1 en/of C2.
  • MANOEUVRE. (MANOEUVRE) We kiezen het type manoeuvre:
    • FIXED: (VAST) Voert de manoeuvre uit op een vast geselecteerd tijdstip.
    • SUNSET: (ZONSONDERGANG) Voert de zonsondergang manoeuvre uit. De tijd van zonsondergang kan worden gecorrigeerd.
    • SUNRISE: (ZONSOPGANG) Voert de zonsopgang manoeuvre uit. De tijd van zonsopgang kan worden gecorrigeerd.
    • REDUC. START: (VERMINDERING START) Voert de manoeuvre uit op een vast geselecteerd tijdstip met prioriteit boven de tijd van zonsondergang.
    • REDUC. END: (VERMINDERING EINDE) Voert de manoeuvre uit op een vast geselecteerd tijdstip zolang het voor zonsopgang is, aangezien de tijd van zonsopgang prioriteit heeft.
      Vervolgens kiezen we het uur, de minuut en de combinatie van dagen van de week van de manoeuvre.
      Vakantieperiodes programmeren
      Als we bij het valideren van de laatste dag van de week met de toets ingedrukt houden, selecteren we deze manoeuvre als vakantie, het woord HOLIDAYS (VAKANTIES) verschijnt op het scherm en met de toetsen ▼ en ▲ selecteren we een van de 4 vakantieperiodes.
  • DELETE. (VERWIJDEREN) Bij het valideren met ✓ wordt het geselecteerde programma verwijderd. Aangezien alle programma's in een opeenvolgende volgorde worden opgeslagen, kan het verwijderen van een programma betekenen dat het toegewezen nummer van elk programma wordt gewijzigd.
• DELETE. (VERWIJDEREN) Hiermee kunnen alle manoeuvres van de 40 programma's in één stap worden verwijderd.

We kiezen ervoor om een programma uit te voeren dat bij zonsondergang wordt ingeschakeld

Het wordt al geleverd met een AAN bij Zonsondergang fabrieksinstelling.

We kiezen ervoor om een programma uit te voeren dat bij zonsopgang wordt uitgeschakeld

Het wordt al geleverd met een UIT bij Zonsopgang fabrieksinstelling.

We kiezen ervoor om een programma uit te voeren dat om 12 uur 's nachts wordt uitgeschakeld

INSTELLINGEN. Het menu waar het apparaat is geconfigureerd.

• KLOK. Stelt de tijd van het apparaat in. De te configureren variabelen zijn (in deze volgorde): Jaar, maand, dag en minuut. De dag van de week wordt automatisch berekend.
• TAAL. Het menu waar de taal van het apparaat wordt gekozen.
• GEAVANCEERD. Het menu waar de meeste configuratie van het apparaat kan worden gedaan.
  • BRIGHTNESS. (HELDERHEID) Menu waarin we de helderheid van het display kunnen selecteren. MINIMUM, LOW (LAAG), MEDIUM, HIGH (HOOG) of MAXIMUM. De helderheid op het scherm wordt aangepast als we het gevisualiseerde niveau valideren.
  • PERMANENT. (PERMANENT) Het menu waarmee we een permanente werking (Aan / Uit) van kanaal C1 en kanaal C2 kunnen instellen. Met de toetsen ▼ en ▲ bewegen we door de verschillende opties: C1: YES (JA) → C1: NO (NEE) → C2: YES (JA) → C2: NO (NEE). We valideren met ✓ onze gewenste optie. Het apparaat houdt geen rekening met de manoeuvre programmering voor het geselecteerde kanaal als we de YES (JA) OPTIE kiezen.
  • HOLIDAYS. (VAKANTIES) Het heeft 4 PERIODES die kunnen worden geprogrammeerd om de manoeuvres uit te voeren die zijn geselecteerd in de programmering van VAKANTIEPERIODES. Als er geen manoeuvre is geprogrammeerd in een periode, blijven de kanalen tijdens die periode UIT. PERIODE 1...4
    • EDIT. (BEWERKEN) De maand, dag, uur en minuut van het begin van de periode en de maand, dag, uur en minuut van het einde van de periode worden geprogrammeerd. Deze periode wordt jaar na jaar herhaald.
    • DELETE. (VERWIJDEREN) De geselecteerde periode wordt verwijderd.
  • COUNTERS. (TELLERS) Menu waarin de inschakeltijd van elk circuit wordt aangegeven (in uren). Toegang tot de teller van elk kanaal met ✓ het kan op nul worden gezet. Selecteer DELETE (VERWIJDEREN) YES (JA) en valideer.
  • SEASON. (SEIZOEN) Hiermee kan de tijd worden aangepast van zomertijd naar standaardtijd en vice versa.
    • ACTIVE. (ACTIEF) Maakt automatisch de tijdswisseling van zomertijd naar standaardtijd of vice versa, in overeenstemming met de wetgeving van elk land. (EU de laatste zondag van maart en de laatste zondag van oktober)
    • INACTIVE. (INACTIEF) Maakt de tijdswisseling niet.
  • PIN CODE. (PINCODE) Menu om het toetsenbord te vergrendelen of uit te schakelen om ongewenste toegang tot de apparaatinstellingen te voorkomen.
    • INACTIVE. (INACTIEF) Toetsenbordvergrendeling uitgeschakeld.
    • ACTIVE. (ACTIEF) Toetsenbordvergrendeling geactiveerd. En we zijn verplicht om een viercijferige PIN CODE (PINCODE) te programmeren. Deze beveiliging wordt 30 seconden nadat we de instellingen hebben verlaten en terugkeren naar het display in stand-bymodus geactiveerd. Vanaf dat moment verschijnt het bericht "PIN CODE" (PINCODE) op het scherm wanneer een toets wordt ingedrukt. Om de toegang tot het apparaat te ontgrendelen, moeten we de PIN CODE (PINCODE) invoeren die is geprogrammeerd bij de activering. Het apparaat wordt 10 seconden ontgrendeld. Gedurende deze tijd kunnen we het instellingenmenu openen door op ✓ te drukken. Of een andere manipulatie. Na 30 seconden zonder het apparaat te manipuleren, wordt het weer vergrendeld.
  • 12H – 24H. Met de toetsen ▼ en ▲ selecteren we de modus waarin we de tijd willen visualiseren. We valideren de selectie met ✓.
  • VERSION. (VERSIE) Menu waar de softwareversie van het apparaat wordt weergegeven.

Als er gelijktijdige manoeuvres worden geprogrammeerd, moeten we er rekening mee houden dat sommige prioriteit hebben boven de andere. De prioriteitsvolgorde is als volgt:
PERMANENT MODE (PERMANENTE MODUS) → MANUAL (HANDMATIG) → PROG_01 → PROG_02 →.... → PROG_40

RESET. OP NUL ZETTEN

Beginnend in stand-bymodus (hoofdscherm), drukt u op de C-toets en houdt u deze ingedrukt, drukt u tegelijkertijd op de toetsen ▼ en ▲ gedurende meer dan 3 seconden, het display wordt uitgeschakeld, alle programmering wordt verwijderd. De 4 in de fabriek vooraf ingestelde programma's blijven in het geheugen. Het apparaat moet van stroom worden voorzien.

We kunnen ook een snelle verwijdering uitvoeren die geen invloed heeft op de programmering door tegelijkertijd op de vier toetsen te drukken. Het apparaat moet van stroom worden voorzien.

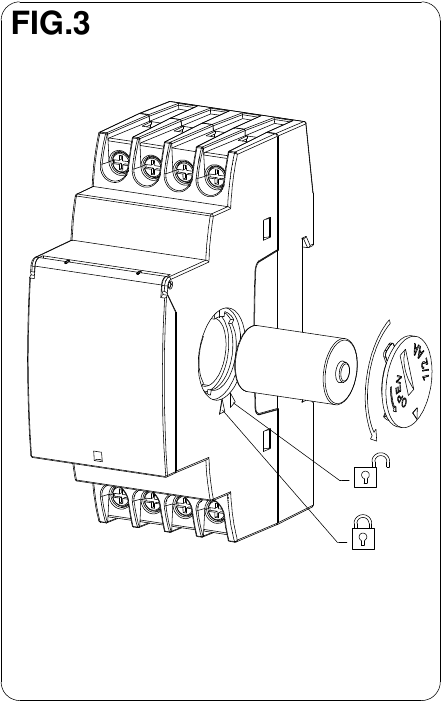

BATTERIJ VERVANGEN. FIG. 3

Het apparaat heeft een stroomreserve van 10 jaar, door middel van een vervangbare lithiumbatterij. De batterij wordt vervangen door het draaiende deksel aan de rechterkant van het apparaat te verwijderen. Wanneer de batterij leeg is en het apparaat van stroom wordt voorzien, verschijnt het batterijsymbool op het scherm.

OPMERKING: Bij het vervangen van de batterij gaat de programmering van het apparaat niet verloren, noch de huidige tijd.

SCHAKEL DE STROOMTOEVOER UIT OM DE BATTERIJ TE VERVANGEN

Om het batterijdeksel te openen, draait u het tegen de klok in (gemarkeerd met een pijl) met een munt of een plat voorwerp dat in de sleuf past, totdat de dekselindex overeenkomt met de open positie-index van het apparaat. Zodra de batterij is vervangen, plaatst u het deksel zo dat de dekselindex overeenkomt met de open positie-index van het apparaat en draait u vervolgens met de klok mee totdat de dekselindex overeenkomt met de gesloten positie-index van het apparaat.

PROGRAMMEREN VIA SMARTPHONE/TABLET

De Bluetooth-dongle is vereist voor de communicatie met het apparaat. Verwijder de voorkant en plaats de dongle.

Dit type programmering vereist een Android-apparaat (Bluetooth 4.0) of een iPhone-apparaat (4S of hoger) en het downloaden van de "ORBIS ASTRO NOVA"-app uit de bijbehorende Market. Na installatie volgt u de instructies van de app.

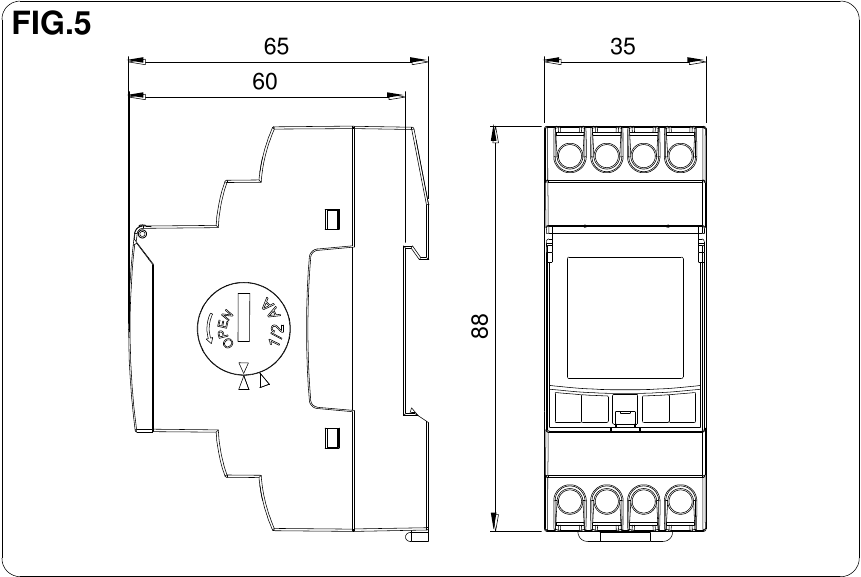

TECHNISCHE KENMERKEN

Deze tijdschakelaar bevat een batterij waarvan de inhoud schadelijk kan zijn voor het milieu. Gooi het product niet weg zonder eerst de batterij te verwijderen en in een geschikte recyclingcontainer te plaatsen, of stuur het product terug naar de fabriek.

Onder voorbehoud van technische wijzigingen – voor meer informatie: www.orbis.es
