ORBIS DUO - Handleiding tijdschakelaar

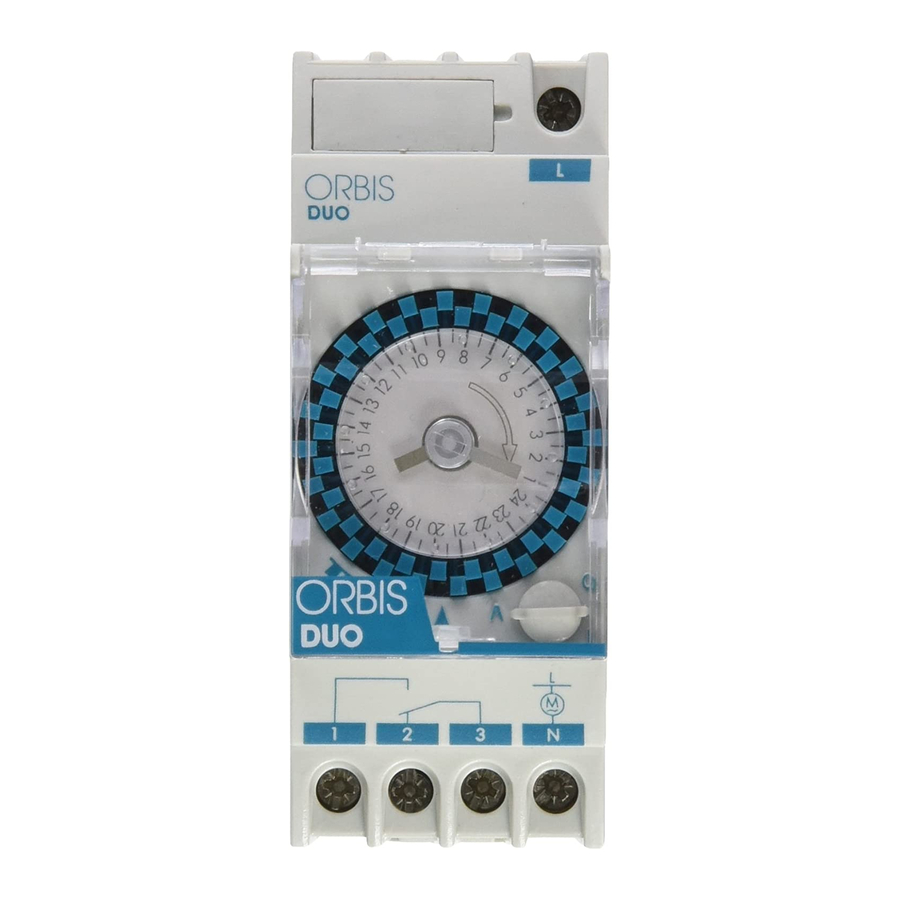

BESCHRIJVING
De DUO-tijdschakelaar kan elke elektrische installatie regelen met behulp van dagelijkse (D en QRD) of wekelijkse (QRS) programma's.
| AFB. 1: | |
|
|
|
|
|
|
|
|
INSTALLATIE
De montage en installatie van elektrische apparatuur moet worden uitgevoerd door een erkend installateur.
Het apparaat mag niet in de buurt van inductieve belastingen (contactoren, transformatoren, transformatorstations en industriële machines, enz.) worden geïnstalleerd.
Dit apparaat is intern beschermd tegen storingen door een veiligheidscircuit. Bepaalde, bijzonder sterke magnetische velden kunnen echter de werking beïnvloeden.
MONTAGE: een elektronische besturingseenheid voor onafhankelijke montage in een verdeelkast uitgerust met 35 mm symmetrische profielen in overeenstemming met EN 60715 (DIN-rail).
AANSLUITING

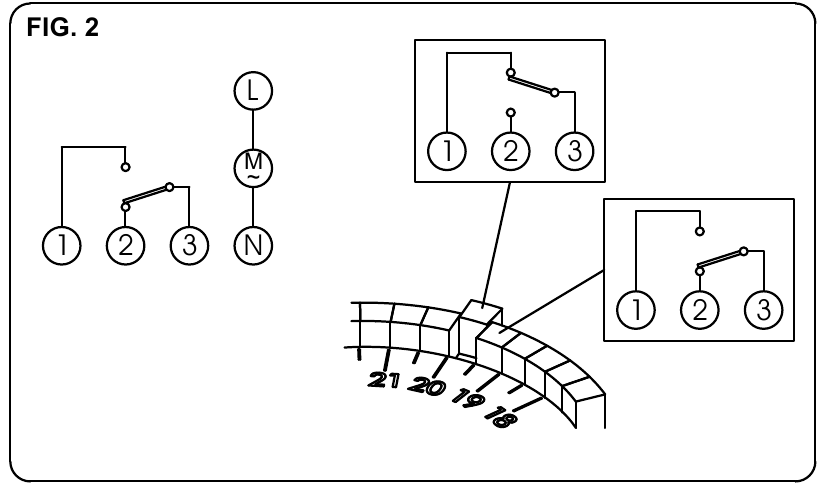

Het moet worden aangesloten volgens het diagram in AFB.2, rekening houdend met het feit dat het een potentiaalvrij contact is.
PROGRAMMEREN
Beweeg alle lipjes naar de binnenkant van de wijzerplaat. Beweeg vervolgens de lipjes die overeenkomen met de gewenste inschakeltijden naar buiten, waarbij contact 1-3 gesloten blijft.
DE TIJD INSTELLEN
Beweeg de minutenwijzer met de klok mee totdat de indexmarkering en wijzers de huidige tijd aangeven.
HANDMATIGE BEDIENING: 3 posities
I - Permanent aan (1-3 gesloten)
0 - Permanent uit (1-3 open)
A - Automatische werking.
BATTERIJ VERVANGEN
De modellen van deze schakelaar met back-up stroom QRD en QRS) bevatten een oplaadbare batterij. Als deze moet worden vervangen, mag alleen referentie ORBIS 54225 worden gebruikt. Gebruik in geen geval een niet-oplaadbaar LR9-type batterij.

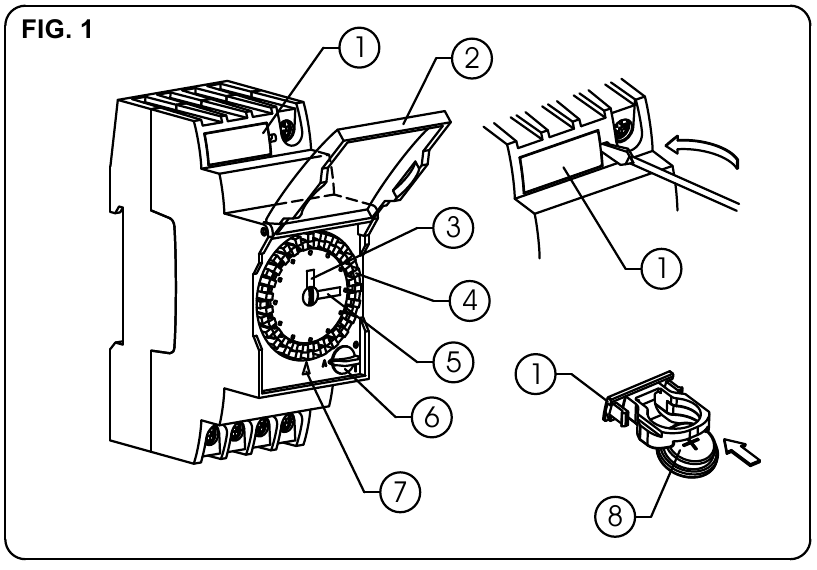

Schakel de voeding van de tijdschakelaar uit voordat u de batterij vervangt en volg de tekeningen in AFB.1 om de batterijhouder te verwijderen en de nieuwe batterij te plaatsen.

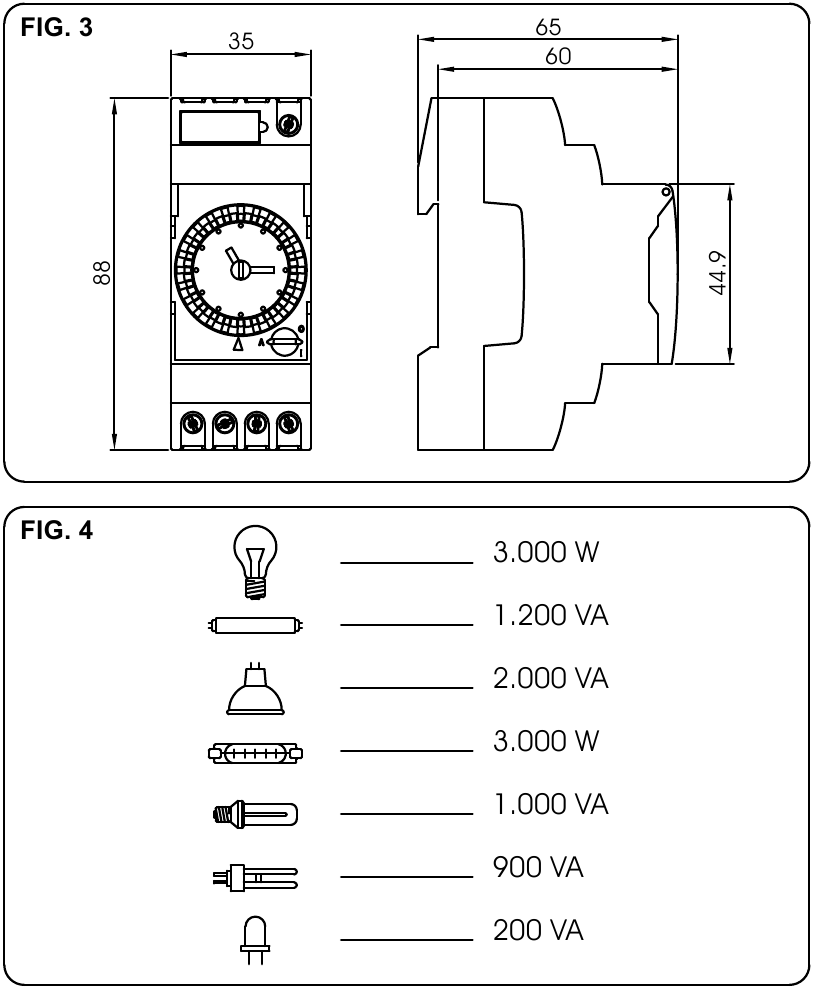

TECHNISCHE SPECIFICATIES
| Voeding en frequentie: | Zoals aangegeven op het apparaat |
| Schakelvermogen: | 16(4) A 250 Vac |
| Nominale stootspanning | 2,5 kV |
| Type werking: | D: 1B, 1T, 1U, 1R QRD en QRS: 1B, 1T, 1U, 1S. |
| Eigen verbruik: | ≤ 0,5 W |
| Bedrijfsnauwkeurigheid: | ≤ ± 1 s per dag bij 23°C |
| Stand-by vermogen: | D: geen stand-by QRD y QRS: >150 uur. |
| Batterij type: | D: geen batterij. QRD/QRS: Oplaadbare batterij (NiMH), ref. ORBIS 54225. (Gebruik nooit niet-oplaadbare batterijen) |
| Type wijzerplaat: | Dagelijks of wekelijks: 48 lipjes. |
| Minimale bedrijfstijd: | 30 minuten: dagelijkse wijzerplaat. 3,5 uur: wekelijkse wijzerplaat. |
| Bedrijfsnauwkeurigheid: | Dagelijkse tijd: ± 5 minuten Wekelijkse wijzerplaat: ± 35 minuten |
| Bedrijfstemperatuur: | -10°C tot + 50°C |
| Beschermingsgraad: | IP 20 volgens EN 60529 |
| Beschermingsklasse: | II onder correcte montageomstandigheden. |
| Nominale stootspanning | 2,5 kV |
| Vervuilingssituatie: | 2. |
| Aansluiting: | Met behulp van een naaldklemmenstrook voor maximale draden van 4 mm2. |
Gooi dit product niet weg zonder eerst de batterij te verwijderen en in een geschikte container te deponeren voor recycling, of door het terug te sturen naar de fabriek.
