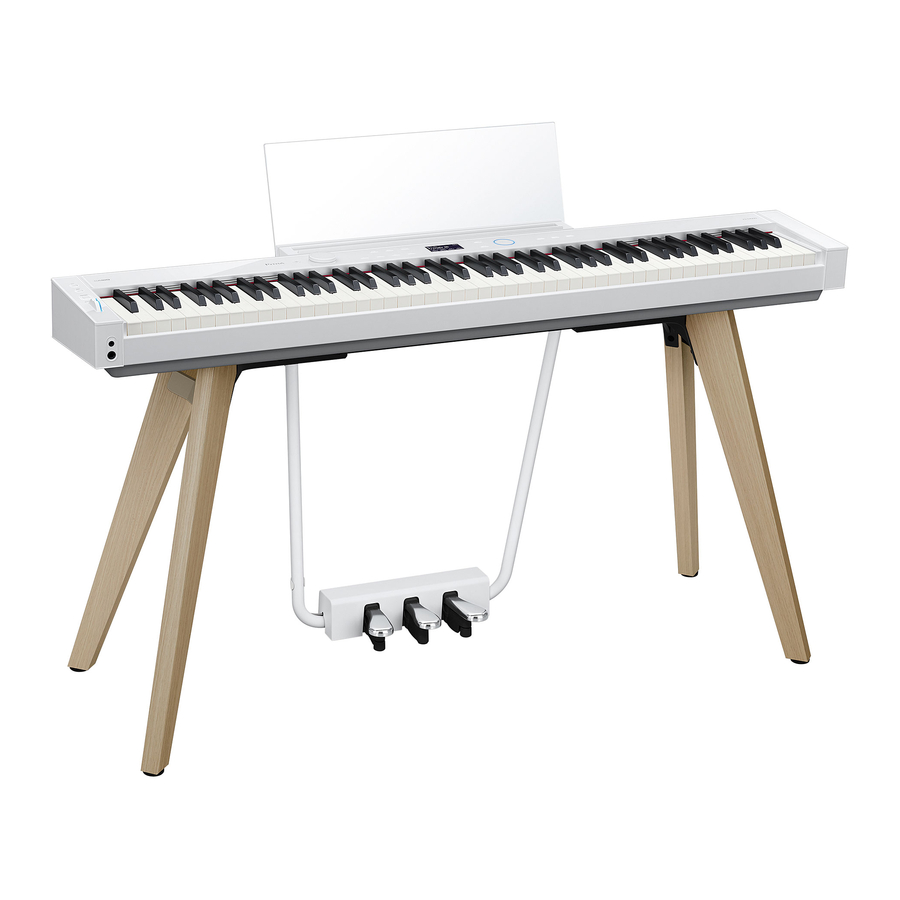

Casio PX-S7000 - Snelstartgids digitale piano

Meegeleverde accessoires

1. Piano standaard met 3 pedalen
2. Muziekstandaard
3. AC-adapter (AD-E24250LW)
4. Stroomkabel
5. Draadloze MIDI- & audio-adapter
6. Pianohoes
7. Folders

• LEES DIT! Blad
• Montageblad standaard
• Overige (garantie, enz.)

• Items die als accessoires zijn meegeleverd, kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Afzonderlijk verkrijgbare accessoires

U kunt informatie krijgen over accessoires die afzonderlijk verkrijgbaar zijn voor dit product in de CASIO-catalogus die verkrijgbaar is bij uw dealer en op de CASIO-website.
https://support.casio.com/global/en/emi/manual/PX-S7000/

• Elke reproductie van de inhoud van deze handleiding, geheel of gedeeltelijk, is verboden. Behalve voor uw eigen, persoonlijke gebruik, is elk ander gebruik van de inhoud van deze handleiding zonder de toestemming van CASIO verboden onder de auteursrechtwetten.
• IN GEEN GEVAL IS CASIO AANSPRAKELIJK VOOR ENIGE SCHADE (INCLUSIEF, ZONDER BEPERKING, SCHADE VOOR WINSTVERLIES, BEDRIJFSONDERBREKING, VERLIES VAN INFORMATIE) VOORTVLOEIEND UIT HET GEBRUIK VAN OF HET ONVERMOGEN OM DEZE HANDLEIDING OF PRODUCT TE GEBRUIKEN, ZELFS NIET ALS CASIO OP DE HOOGTE IS GESTELD VAN DE MOGELIJKHEID VAN DERGELIJKE SCHADE.
• De inhoud van deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd.

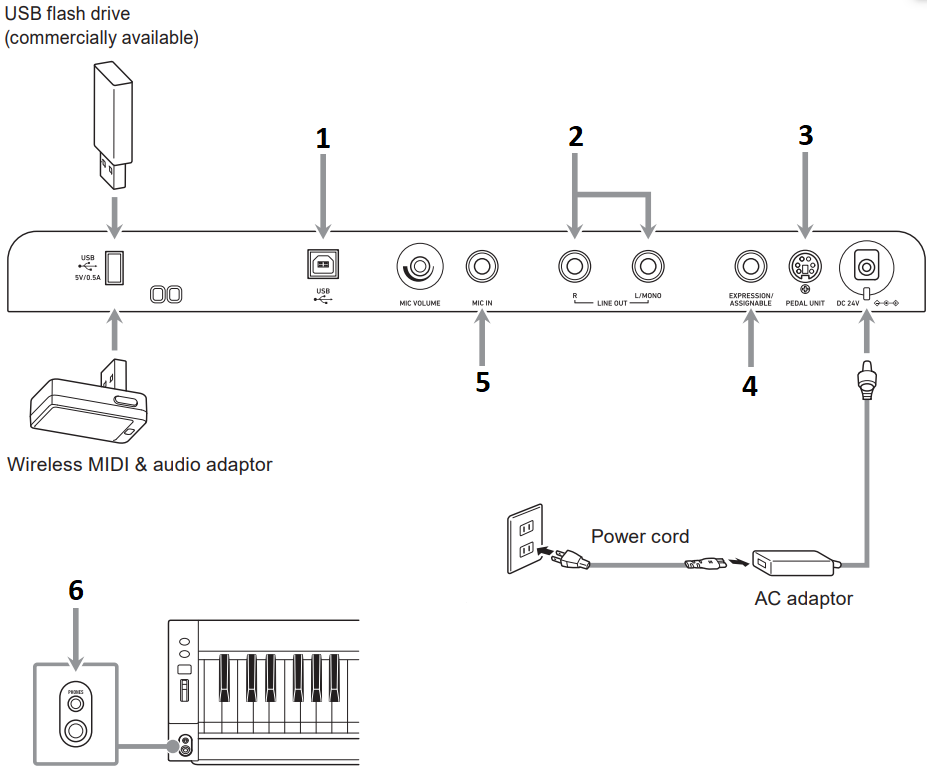

Verbinding maken met externe apparaten

Zorg ervoor dat deze digitale piano is uitgeschakeld voordat u apparaten aansluit of loskoppelt.

Achterkant

1. Maakt verbinding met commercieel verkrijgbare computers en slimme apparaten.
2. Maakt verbinding met commercieel verkrijgbare keyboardversterkers, audioversterkers, enz.
3. Maakt verbinding met de meegeleverde pedaaleenheid *
4. Maakt verbinding met een pedaal (apart verkrijgbaar)
5. Maakt verbinding met een commercieel verkrijgbare dynamische microfoon
6. Maakt verbinding met een commercieel verkrijgbare hoofdtelefoon
   Bovenkant: mini-stereo jack
   Onderkant: standaard stereo jack

* Raadpleeg de andere gids voor details over het monteren van de meegeleverde standaard en het aansluiten van de pedaaleenheid op deze digitale piano.

Stroom aan waarschuwing (verlichtingseffect)

Wanneer deze digitale piano wordt gevoed door de AC-adapter en ongeveer 6 minuten inactief is geweest, gedraagt hij zich als volgt om u te laten weten dat u mogelijk bent vergeten de stroom uit te schakelen.

• Het display en alle LED's op het voorpaneel worden uitgeschakeld en alleen het pitchbendwiel licht op.
• Wanneer er audio-input is van een smart device dat via Bluetooth^® met deze digitale piano is verbonden, gaan de LED's op het voorpaneel van deze digitale piano aan en uit volgens het volumeniveau van het nummer.

Opmerking:

• Wanneer u kort op de (stroom) knop drukt, gedraagt deze zich zoals hierboven beschreven, alsof er 6 minuten zonder gebruik zijn verstreken. Als er audio-input is, wordt ook het verlichtingseffect geactiveerd.

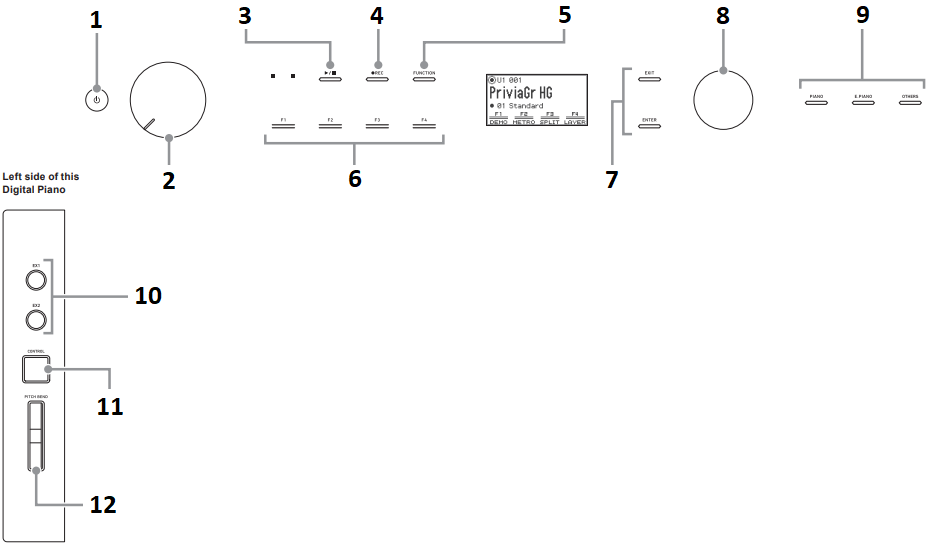

Algemene handleiding

Deze sectie beschrijft de functies van alle onderdelen van het voorpaneel.

1. (Power) Knop (Aan/Uit knop)
   Druk op deze knop om de digitale piano in te schakelen.
   Houd deze knop ingedrukt om de digitale piano uit te schakelen.
2. Volume Knop
   Past het algehele volume van de digitale piano aan.
3. Knop
   Aanraken om de metronoom of de weergave van een opgenomen nummer te starten.
4. REC Knop (REC knop)
   Om een uitvoering op te nemen, raakt u eerst deze knop aan.
5. FUNCTION Knop (FUNCTION knop)
   Aanraken om de instellingen van verschillende functies van deze digitale piano te wijzigen.
6. F1 tot F4 Knoppen (F1 tot F4 knoppen)
   Aanraken om de functie te wijzigen die wordt weergegeven in het F-knopmenu op het display.
7. EXIT Knop (EXIT knop)
   Aanraken om terug te keren naar het vorige scherm of om een actie te annuleren. ENTER Knop (ENTER knop) Aanraken om door te gaan naar het volgende scherm of om een actie te bevestigen.
8. Touch Ring
   Bedien deze digitale piano door met uw vinger over deze ring te bewegen of door de boven-, onder-, linker- of rechterkant aan te raken.
9. Tone Knoppen (Klankknoppen)
   Aanraken om de eerste klank te selecteren van de categorie die aan die knop is toegewezen.
10. EX1 Knop (EX1 knop)
    Arpeggiator Aan/Uit
    EX2 Knop (EX2 knop)
    Roept functies van de smart device applicatie op
    U kunt vele andere functies toewijzen in plaats van deze standaardfuncties.
11. CONTROL Knop (CONTROL knop)
    Hiermee kunt u modulatie-effecten en andere functies toewijzen.
12. PITCH BEND Wiel (PITCH BEND wiel)
    Door het wiel naar voren of naar achteren te draaien, wordt de toonhoogte van de gespeelde noten soepel verhoogd of verlaagd.

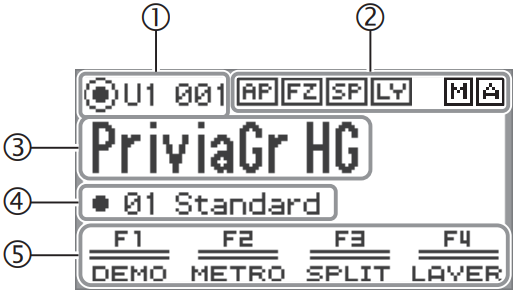

Display

1. Onderdeelnaam, Klanknummer
2. Indicatoren
3. Klanknaam
4. F-knop Set naam
5. F-knopmenu

Omgekeerde schermen

Het display van deze digitale piano toont schermen wit op een zwarte achtergrond; deze handleiding toont ze echter als zwart op een witte achtergrond.

De muziekstandaard voorbereiden

Aanraakbediening en notatie gebruikt in deze handleiding

Deze bewerking	wordt zo weergegeven
Raak de knop aan en laat deze onmiddellijk los
Houd de knop ongeveer 2 seconden ingedrukt en laat deze vervolgens los	(Indrukken en vasthouden)
Raak de boven-, onder-, linker- of rechterrand van de touch ring aan en laat deze onmiddellijk los	Raak de boven-, onder-, linker- of rechterkant van de ring aan.
Trek met uw vinger over de omtrek van de touch ring in een richting tegen de klok in of met de klok mee	Trek over de ring.
Raak de F1 knop aan en laat deze onmiddellijk los F Knop Menu op het display	(DEMO)

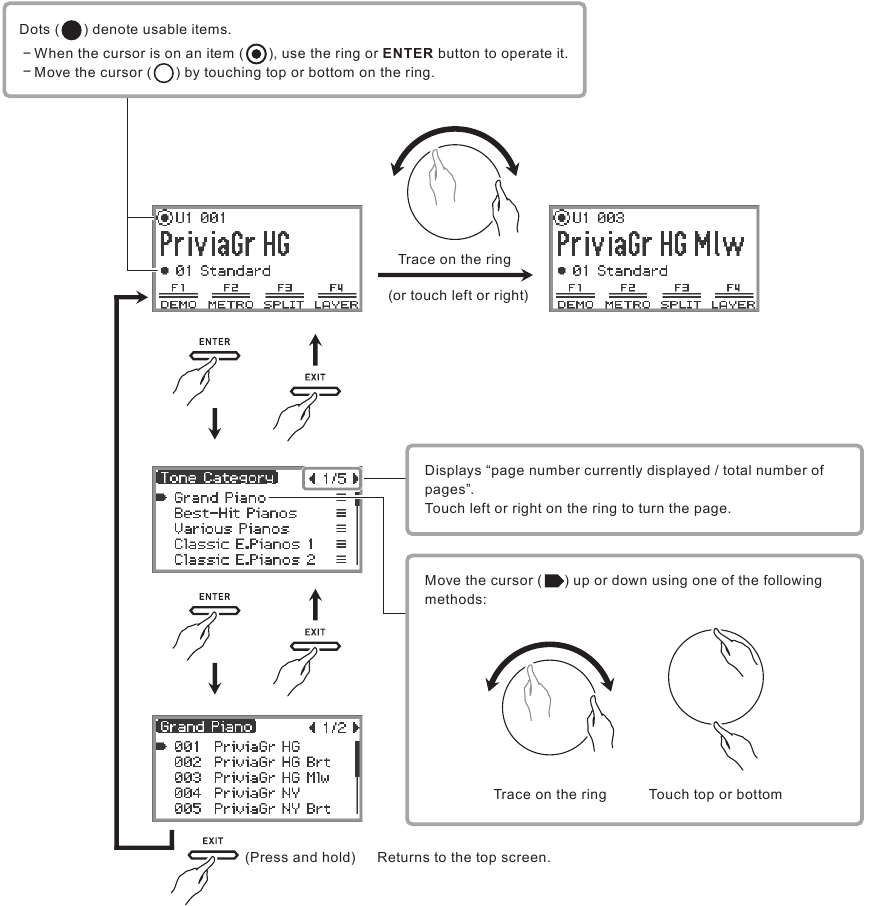

Algemene basisbewerkingen

Raadpleeg het volgende om een goed begrip te krijgen van de bediening van deze digitale piano!

F Knop Menu

Het F-knopmenu op het display komt overeen met de F-knoppen (F1 tot F4)

F Knoppen (F1 tot F4)

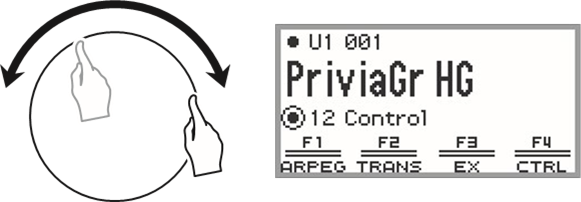

Het wijzigen van de F-knopset (01, enz.) schakelt het F-knopmenu

1. Raak de boven- of onderkant van de ring aan om naar de F-knopsetrij te verplaatsen.

2. Trek over de ring.


Een klank selecteren en afspelen

1. Raak de boven- of onderkant van de ring aan om naar de rij met onderdeelnaam en klanknummer te verplaatsen.

   Onderdeel Naam en klanknummer

Een klank achtereenvolgens selecteren

2. Trek over de ring.


• Selecteer uit een numerieke lijst van alle klanken.

Een klank selecteren op categorie

2. Raak de ENTER knop aan.

• Er verschijnt een lijst met klankcategorienamen.


3. Trek over de ring om een klankcategorie te selecteren en raak vervolgens de ENTER knop aan.

• Er verschijnt een lijst met klanknamen.


4. Trek over de ring om een klank te selecteren en houd vervolgens de EXIT knop ingedrukt.

Spelen met een ander geluid

1. Selecteer de "01 Standard" F-knopset. F Knop Menu


Om met twee gelaagde klanken te spelen

3. Selecteer de klank die u wilt layeren.
   Een klank selecteren en afspelen

Om de hoge en lage tonen van het keyboard te wijzigen

3. Selecteer de klank voor het lage bereik van het keyboard.
   Een klank selecteren en afspelen

Luisteren naar Demo Afspelen

1. Selecteer de "01 Standard" F-knopset.
   F-knopmenu
3. Start de demo-uitvoering.

• Elke aanraking van de knop schakelt tussen het pauzeren en hervatten van de demo-uitvoering.

4.
   Verlaat de DEMO-modus.

De metronoom laten klinken

1. Houd de FUNCTION (FUNCTIE) knop ingedrukt en raak de knop aan.

   De metronoom start.

• Stop de metronoom op dezelfde manier.

Opmerking:

• Wanneer de "01 Standard" F-knopset is geselecteerd, raak F2 (METRO) aan om het tempo en het Guide Type voor de metronoom in te stellen (normaal metronoomgeluid, drum pattern, etc.).


Automatisch een arpeggio laten klinken (Arpeggiator)

1. Selecteer de F-knopset "12 Control".
   F-knopmenu
3. Speel en houd een akkoord (of enkele noot) op het keyboard.

   Er speelt een arpeggio-patroon.
4. Verlaat de arpeggiator.

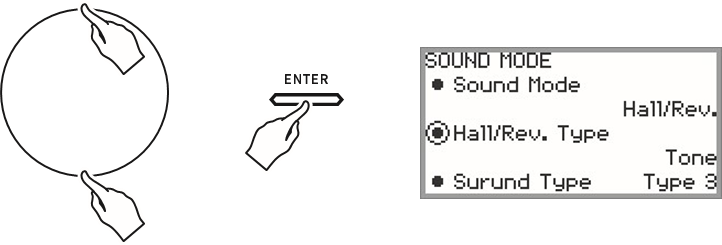

De geluidsmodus gebruiken

Met de geluidsmodus kunt u twee effecten toepassen op de geluidsuitvoer van deze digitale piano.

Hall Simulator/Reverb

Hall Simulator en Reverb zijn beide soorten effecten die nagalm aan het geluid toevoegen.
Selecteer uit de volgende types: Vooraf ingesteld type voor de geselecteerde toon, concertzaalsimulatietype, type dat de nagalm van een specifieke ruimte reproduceert.

Surround

Er wordt een surround-effect (een effect dat breedte aan het geluid toevoegt) toegepast op de geluidsuitvoer van de ingebouwde luidsprekers.

2. Selecteer "SOUND" (GELUID) en vervolgens "SOUND MODE" (GELUIDSMODUS).

3. Wijzig de instellingen voor elk item in een van de opties die op het scherm worden weergegeven.

* Het effect kan moeilijk te herkennen zijn, afhankelijk van de geselecteerde toon of de afgespeelde audio-eigenschappen.

4. Verlaat de instellingen.



De pianopositie instellen

Kies de akoestiek die past bij de positionering van de digitale piano in de kamer.

1. Selecteer de F-knopset "04 Listening" (Luisteren). F-knopmenu
2. Selecteer een instelling die u prettig vindt in overeenstemming met de daadwerkelijke positionering van de digitale piano.
   Standard: Standaard instelling wanneer de digitale piano op een standaard staat.
   Wall: Aanbevolen instelling wanneer de achterkant van deze digitale piano tegen een muur staat.
   Center: Aanbevolen instelling wanneer deze digitale piano in het midden van een kamer staat.
   Table: Standaard instelling wanneer de digitale piano op een tafel staat.

3. Traceer op de ring om de meest geschikte instelling voor de positionering van de digitale piano te selecteren. (Ingedrukt houden)
4. Verlaat de instellingen.


Microfooneffecten gebruiken

U kunt verschillende effecten toepassen op het geluid dat via de microfoon binnenkomt.

1. Selecteer de F-knopset "05 Song Play" (Nummer afspelen).
   F-knoppenmenu
3. Raak de ENTER (ENTER) knop aan om het "TYPE" (TYPE) scherm weer te geven.
4. Traceer op de ring om het gewenste type effect te selecteren en raak vervolgens de EXIT (EXIT) knop aan.
5. Wanneer "FX ON/OFF:OFF" wordt weergegeven, schakel dan naar ON (AAN).
6. Verlaat de instellingen.


Akoestische piano geluidseigenschappen aanpassen (Acoustic Simulator)

U kunt de onderstaande procedure gebruiken om de akoestische piano geluidseigenschappen van noten aan te passen.

• String Resonance (Snaarresonantie)
• Damper Resonance (Demperresonantie)
• Open String Resonance (Open snaarresonantie)
• Aliquot Resonance (Aliquot resonantie)
• Damper Noise (Demperruis)
• Key On Action Noise (Toets-aanslag geluid)
• Key Off Action Noise (Toets-loslaat geluid)

1. Selecteer de F-knopset "09 Favorite Piano" (Favoriete Piano). F-knopmenu

Uw uitvoering opnemen (MIDI Recorder)

2. Speel iets op het keyboard.

   De opname begint.
3. Beëindig de opname

4. Speel de opgenomen uitvoering af.


Opmerking:

• De standaard opname-instelling is MIDI-recorder (die de uitvoering opneemt als MIDI-data). U kunt ook overschakelen naar een audiorecorder, die audio-data opneemt zoals ze is en audio-invoer van de MIC IN-aansluiting bevat.
• Deze digitale piano gaat naar de SONG (NUMMER) modus bij het afspelen van de opname. De SONG (NUMMER) modus maakt ook het afspelen van MIDI-data (SMF, CMF en MRF) en audio-data (WAV en MP3) van het geheugen van de digitale piano of een USB-flashstation mogelijk.

Performance-instellingen opslaan en oproepen (Registratie)

Deze digitale piano kan maximaal 96 instellingen registreren (24 banken x 4 gebieden) voor tonen, effecten, enz.

Een instelling opslaan

1. Selecteer de F-knopset "02 Regist Setting" (Registratie-instelling). F-knopmenu
3. Traceer op de ring om een bank te selecteren en raak vervolgens aan

5. Selecteer het gebied om op te slaan.

6. Raak rechts (YES) (JA) op de ring aan om de instelling op te slaan.

Een instelling oproepen

1. Selecteer de F-knopset "03 Registration" (Registratie). F-knopmenu
2. Selecteer het gebied van de instelling die u wilt oproepen.


• Dit roept het gebied van de momenteel geselecteerde bank (01 tot 24) op.

De mixer gebruiken

U kunt gedetailleerde instellingen configureren voor volume, stereopositie en hoe effecten worden toegepast voor elk onderdeel.

1. Selecteer de F-knopset "04 Listening" (Luisteren). F-knopmenu

De meegeleverde draadloze MIDI & audio-adapter gebruiken

Door deze adapter op de digitale piano aan te sluiten, zijn de volgende functies mogelijk. Raadpleeg de "Gebruikershandleiding" op de CASIO-website voor meer informatie.

• Geluid afspelen via de luidsprekers van de digitale piano vanaf slimme apparaten die via Bluetooth zijn verbonden
• Verbinding maken met Bluetooth Low Energy MIDI om de CASIO smart device app te gebruiken

Het batterijtype specificeren

Selecteer het batterijtype dat overeenkomt met de batterij die in de batterijhouder van deze digitale piano is geïnstalleerd.

2. Selecteer "SYSTEM" (SYSTEEM) en vervolgens "Battery Type" (Batterijtype).

   Alkaline: Alkaline batterij
   NI-MH: Oplaadbare nikkel-metaalhydride batterij

3. Raak de boven- of onderkant van de ring aan om het batterijtype te selecteren.
4. Verlaat de instellingen


• Wanneer u deze digitale piano op batterijen gebruikt, kunnen nummers of opnamen die op hoog volume worden afgespeeld, vervormd klinken. Dit is het gevolg van de verschillen in stroomvoorziening tussen de AC-adapter en de batterijvoeding en is geen storing. Als geluidsvervorming een probleem is, gebruik dan de AC-adapter of zet het volume lager.

De digitale piano terugzetten naar de fabrieksinstellingen

Deze functie reset alle interne inhoud van het systeem, zoals data en instellingen, en zet deze digitale piano terug naar de fabrieksinstellingen.

2. Selecteer "SYSTEM" (SYSTEEM) en vervolgens "Factory Reset" (Fabrieksreset).

3. Raak rechts (YES) (JA) op de ring aan om deze digitale piano terug te zetten naar de fabrieksinstellingen, of raak links (NO) (NEE) op de ring aan om de bewerking te annuleren.

Belangrijkste specificaties

Model: PX-S7000BK/WE/HM
Keyboard: 88 toetsen
Akoestiek: A mp output: 8W × 2 + 8W × 2
Luidsprekers: 16cm × 8cm (ovaal) × 4
Stroomvoorziening: AC-adapter (AD-E24250LW), 8 AA-formaat alkalinebatterijen of AA-formaat oplaadbare nikkel-metaalhydride batterijen
Stroomverbruik: 24V = 20W
Afmetingen: Piano, standaard en muziekstandaard: 134.0(W) × 44.9(D) × 90.3(H) cm (52 3/4 × 17 11/16 × 35 9/16 inch)
Gewicht: Piano, standaard en muziekstandaard: Ongeveer 29.1 kg (64.2 lbs) (Exclusief batterijen) Pedal cord: 70 cm (27 9/16 inch)

• Specificaties en ontwerpen kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Conformiteitsverklaring

Modelnummer: PX-S7000
Handelsnaam: CASIO COMPUTER CO., LTD.
Verantwoordelijke partij: CASIO AMERICA, INC.
Adres: 570 MT. PLEASANT AVENUE, DOVER, NEW JERSEY 07801
Telefoonnummer: 973-361-5400
Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke storing veroorzaken, en
2. dit apparaat moet alle ontvangen storing accepteren, inclusief storing die een ongewenste werking kan veroorzaken.
