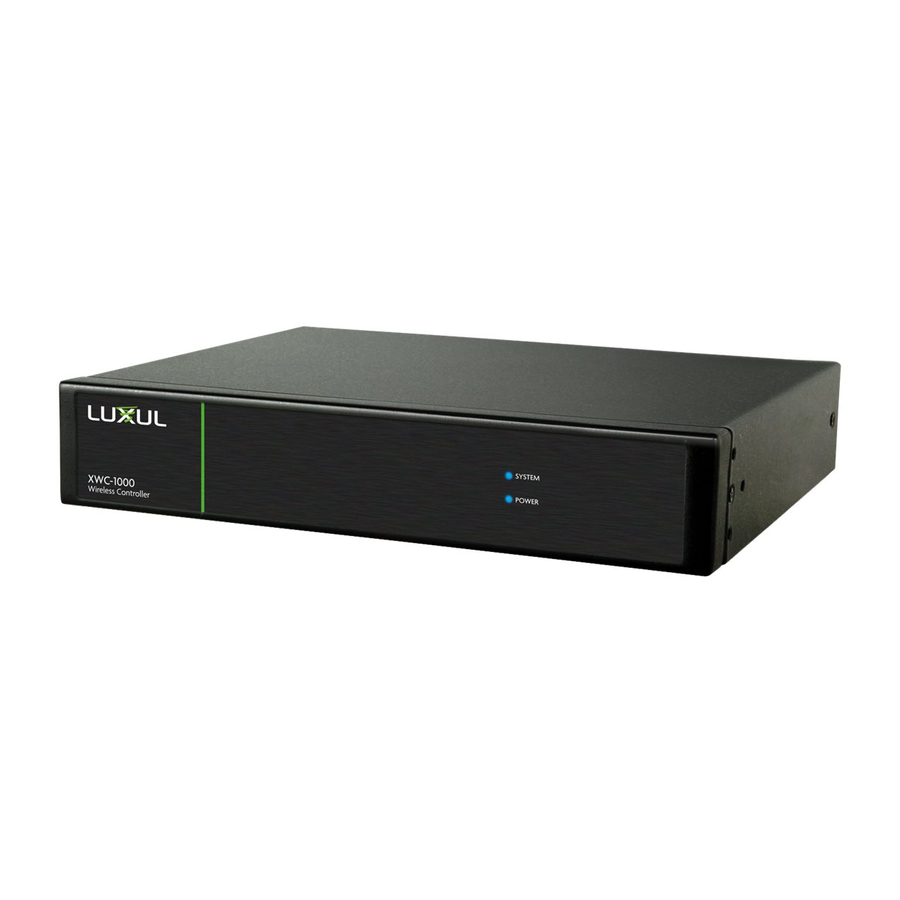

Luxul XWC-1000 - Snelstartgids draadloze controller

Inhoud van de verpakking

• XWC-1000 draadloze controller
• Rackmontagekit
• Stroomkabel

VOORDAT U MET DE INSTALLATIE BEGINT

• Access Point Firmware: Zorg ervoor dat de firmware van alle AP's die u met de draadloze controller wilt beheren, versie v5 of nieuwer is. Bezoek de AP Firmware upgrade pagina op luxul.com/ap-upgrade voor details.
• Controller Setup Sequence:Zodra u de XWC-1000 draadloze controller configureert, zal de controller automatisch alle compatibele AP's in hetzelfde subnet configureren en beheren. AP's kunnen op elk moment worden toegevoegd of verwijderd. Een DHCP-server is vereist in het netwerk.
• Firmware Updates: De XWC-1000 draadloze controller controleert automatisch op firmware-updates van controller-compatibele AP's en de draadloze controller zelf, maar vereist hiervoor internettoegang. De draadloze controller blijft werken zonder internettoegang, maar firmware-updates zijn niet beschikbaar.

Fysieke installatie

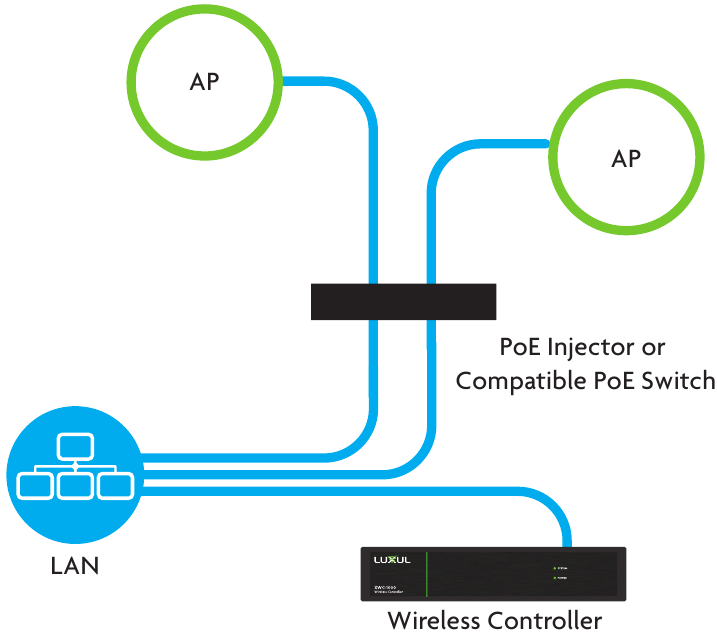

Apparaten aansluiten

De XWC-1000 draadloze controller wordt eenvoudigweg op het netwerk aangesloten, samen met alle compatibele access points.

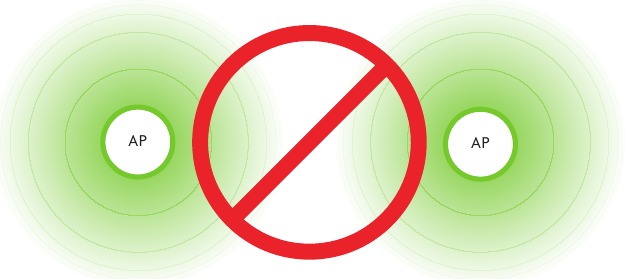

Plaatsing van Access Points

Plaats AP's zo dat ze voldoende dekking bieden, maar niet zo ver uit elkaar dat er geen signaaloverlap is. Mogelijk moet u experimenteren met de plaatsing van AP's om de roaming-ervaring te optimaliseren. De AP's moeten voldoende overlappen zodat het clientapparaat een goede verbinding heeft met de AP waarmee het momenteel is verbonden, maar ook de dichtstbijzijnde AP ziet.


Idealiter zouden roaming-clients een signaalsterkte van twee overlappende AP's in het bereik van -60 tot -70 dBm moeten zien op het punt halverwege tussen twee AP's.

Opmerking: Bezoek luxul.com/ap-placement voor details over hoe u de plaatsing van AP's kunt selecteren en optimaliseren.

Opmerking: Overweeg om Ekahau HeatMapper te gebruiken om te helpen bij dit proces, beschikbaar via www.ekahau.com. Luxul biedt ook een informatieve "How-To"-video over HeatMapper op luxul.com/how-to-videos.

Ethernet en stroom aansluiten

• Gebruik een Ethernet-kabel om de XWC-1000 draadloze controller op het netwerk aan te sluiten en sluit vervolgens de stroomkabel van de draadloze controller aan.
• Sluit alle AP's aan op het netwerk (of zorg ervoor dat ze zijn aangesloten).

Voorbereiding op toegang

IP-adressering

Als de XWC-1000 is aangesloten op een netwerk met een 192.168.0.X adresschema en uw computer een vergelijkbaar adres deelt op hetzelfde netwerk, kunt u doorgaan naar de volgende stap, Access and Setup (Toegang en instellingen).

Opmerking: Zorg ervoor dat er een DHCP-server aanwezig is op het netwerk en dat alle Luxul AP's en de XWC-1000 draadloze controller hetzelfde subnet delen.

Opmerking: Als uw netwerk een 192.168.0.X IP-adresschema gebruikt, bent u klaar om het installatieproces te starten. Zo niet, dan moet u het IP-adres van uw computer handmatig wijzigen om de draadloze controller te kunnen gebruiken, zodat deze zich in hetzelfde subnet als uw netwerk bevindt. Voor hulp bij het instellen van het IP-adres van uw specifieke besturingssysteem, gaat u naar luxul.com/ip-addressing

Verbinding maken

Open de Setup Wizard (Installatiewizard) door uw webbrowser te openen en het standaard IP-adres van de draadloze controller 192.168.0.19 in het adresveld in te voeren. Log in op de draadloze controller met de standaard gebruikersnaam en het wachtwoord:

Standaard IP: 192.168.0.19
Username: admin
Password: admin

Als er al een ander apparaat op het netwerk is dat het adres 192.168.0.19 gebruikt, moet u dat andere apparaat tijdelijk loskoppelen of opnieuw configureren, of de draadloze controller handmatig configureren met een ander adres op een afzonderlijk geïsoleerd netwerk.

Configuratie van de draadloze controller

Volg de ingebouwde Setup Wizard (Installatiewizard) in de draadloze controller. De Wizard leidt u door het maken van een configuratieprofiel en configureert en beheert vervolgens automatisch alle beschikbare AP's in hetzelfde netwerk. U kunt op elk moment AP's toevoegen aan of verwijderen uit het beheerde profiel.

Slimme tip: Voor meer informatie over de beste praktijken voor installatie en configuratie , gaat u naar luxul.com/smart-tips.

Hardware-werking

De LED-kleur van het voorpaneel selecteren

Gebruik de schakelaar op het achterpaneel van de XWC-1000 draadloze controller om de Power- en System-LED's op het voorpaneel te schakelen tussen groen en blauw, zodat deze het beste passen bij de apparatuur in het rack waar de draadloze controller de ruimte deelt.

De controller resetten

• Reset/Reboot: Gebruik een paperclip om kort op de Reset-knop op het achterpaneel van de controller te drukken en deze los te laten om een herstart te forceren. De LED's op het voorpaneel worden donker zodra de knop wordt losgelaten. Vervolgens knippert de systeem-LED langzaam terwijl de controller opnieuw opstart.
• Restore Factory Defaults: Om de controller terug te zetten naar de fabrieksinstellingen, houdt u de Reset-knop minstens 5 seconden ingedrukt. De systeem-LED knippert snel om aan te geven dat de controller terugkeert naar de fabrieksinstellingen, wordt een paar seconden donker en knippert vervolgens langzaam terwijl de controller opstart.
• Normal Operation: Wanneer de controller normaal werkt, knippert de systeem-LED als een hartslag, d.w.z. knipper-knipper-donker.
