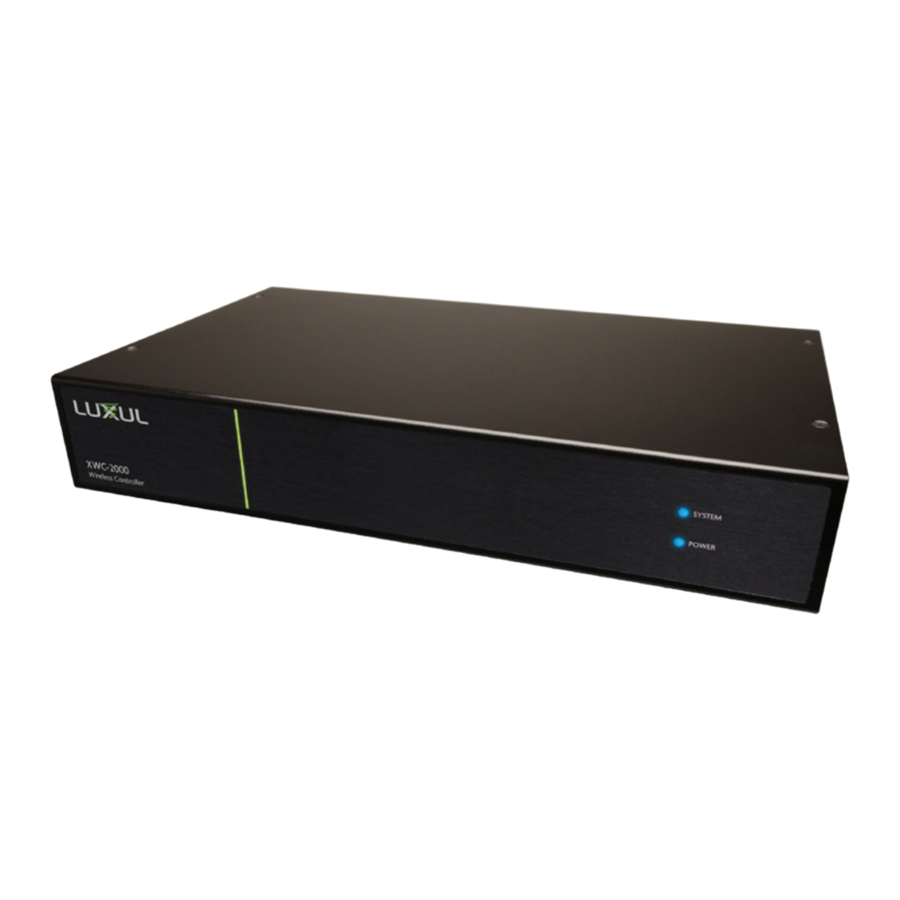

Luxul XWC-2000 - Snelstartgids voor draadloze controller

Inhoud van de verpakking

• XWC-2000 draadloze controller
• Rackmontagekit
• Rubberen voetjes
• Stroomkabel
• LAN-kabel

VOORDAT U MET DE INSTALLATIE BEGINT

• Controller Setup Sequence:Zodra u de XWC-2000 draadloze controller hebt geconfigureerd, configureert en beheert de controller automatisch alle compatibele AP's in hetzelfde subnet; AP's kunnen echter op elk moment worden toegevoegd of verwijderd. Een DHCP-server is vereist op het netwerk.
• Firmware-updates: De XWC-2000 draadloze controller controleert automatisch op firmware-updates van controller-compatibele AP's en de draadloze controller zelf, maar vereist hiervoor internettoegang. De draadloze controller blijft werken zonder internettoegang, maar firmware-updates zijn niet beschikbaar.

Fysieke installatie

• Apparaten aansluiten: De XWC-2000 draadloze controller wordt eenvoudigweg aangesloten op het netwerk, samen met alle compatibele access points.

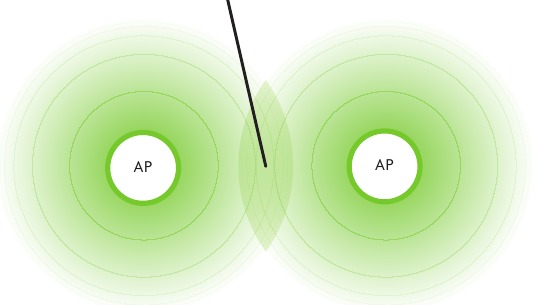

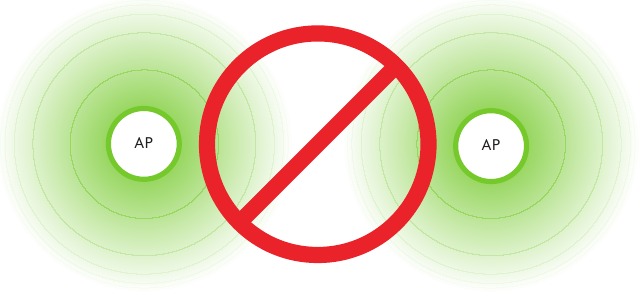

• Plaatsing van access points: Plaats AP's om voldoende dekking te garanderen, maar niet zo ver uit elkaar dat er geen signaaloverlap is. Mogelijk moet u experimenteren met de plaatsing van AP's om de roaming-ervaring te optimaliseren. De AP's moeten voldoende overlappen zodat het clientapparaat een goede verbinding heeft met de AP waarmee het momenteel is verbonden, maar ook de dichtstbijzijnde AP ziet.


Idealiter zouden roaming-clients een signaalsterkte van twee overlappende AP's moeten zien in het bereik van -60 tot -70 dBm op het middelpunt tussen twee AP's

Note: Bezoek luxul.com/ap-placement voor details over het selecteren en optimaliseren van de AP-plaatsing.

Note: Overweeg om Ekahau HeatMapper te gebruiken om dit proces te ondersteunen, beschikbaar via www.ekahau.com. Luxul biedt ook een informatieve "How-To" (Hoe) video over HeatMapper op luxul.com/how-to-videos.

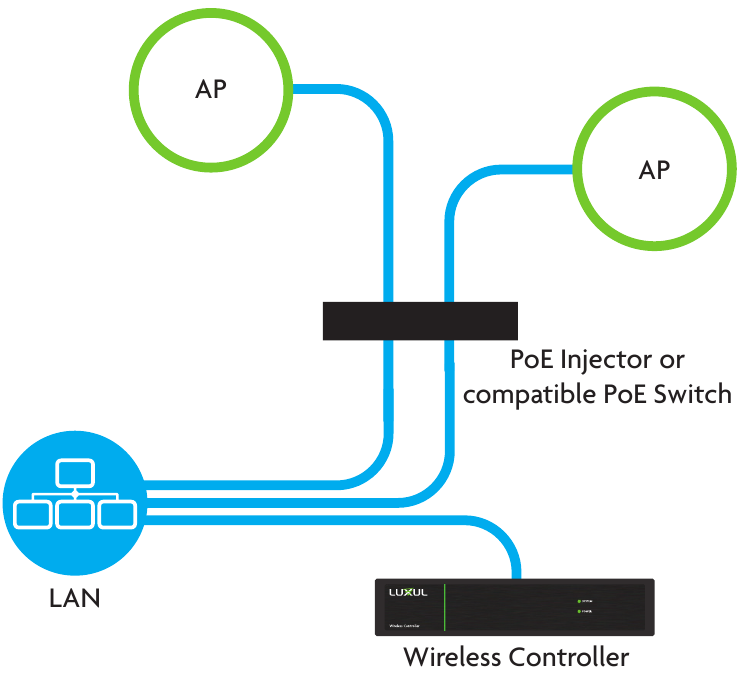

Ethernet en stroom aansluiten

• Gebruik een Ethernet-kabel om de XWC-2000 draadloze controller op het netwerk aan te sluiten en sluit vervolgens de stroomkabel van de draadloze controller aan.
• Sluit alle AP's aan op het netwerk (of zorg ervoor dat ze zijn aangesloten).

Voorbereiding voor toegang

IP-adressering

Als de XWC-2000 is verbonden met een netwerk met een 192.168.0.X-adresseringsschema en uw computer een soortgelijk adres op hetzelfde netwerk deelt, kunt u doorgaan naar de volgende stap, Access and Setup (Toegang en installatie).

Note: Zorg ervoor dat er een DHCP-server aanwezig is op het netwerk en dat alle Luxul AP's en de XWC-2000 draadloze controller hetzelfde subnet delen.

Note: Als uw netwerk een 192.168.0.X IP-adresseringsschema gebruikt, bent u klaar om het installatieproces te starten. Zo niet, dan moet u het IP-adres van uw computer handmatig wijzigen om de XWC-2000 draadloze controller te kunnen configureren, zodat deze zich in hetzelfde subnet bevindt als uw netwerk. Voor hulp bij het instellen van het IP-adres van uw specifieke besturingssysteem, gaat u naar luxul.com/ip-addressing.

Verbinding maken

Open de installatiewizard door uw webbrowser te openen en het standaard IP-adres van de draadloze controller, 192.168.0.19, in het adresveld in te voeren. Log in op de draadloze controller met de standaard gebruikersnaam en het standaard wachtwoord:

Default IP: 192.168.0.19 (Standaard IP: 192.168.0.19)
Username: admin (Gebruikersnaam: admin)
Password: admin (Wachtwoord: admin)

If there is another device on the network already using the 192.168.0.19 address, you'll need to either temporarily disconnect or reconfigure that device or manually configure the Wireless Controller with a different address on a separate, isolated network. (Als er al een ander apparaat op het netwerk is dat het adres 192.168.0.19 gebruikt, moet u dat apparaat tijdelijk loskoppelen of opnieuw configureren, of de draadloze controller handmatig configureren met een ander adres op een afzonderlijk, geïsoleerd netwerk.)

Configuratie van de draadloze controller

Volg de ingebouwde installatiewizard in de draadloze controller. De wizard leidt u door het maken van een configuratieprofiel en configureert en beheert vervolgens automatisch alle beschikbare AP's in hetzelfde netwerk. U kunt op elk moment AP's toevoegen aan of verwijderen uit het beheerde profiel.

Smart Tip: Voor meer informatie over de beste praktijken voor installatie en configuratie, gaat u naar luxul.com/smart-tips.

Hardwarebediening

De LED-kleur van het voorpaneel selecteren

Gebruik de schakelaar op het achterpaneel van de XWC-2000 draadloze controller om de stroom- en systeem-LED's op het voorpaneel te schakelen tussen blauw, groen of uit, zodat ze het beste passen bij de apparatuur in het rack waar de draadloze controller ruimte deelt.

De controller resetten

• Reset/Reboot: Gebruik een paperclip om kort op de resetknop op het achterpaneel van de controller te drukken en deze los te laten om de controller te dwingen opnieuw op te starten (rebooten). De LED's op het voorpaneel worden donker zodra de knop wordt losgelaten en de systeem-LED knippert langzaam terwijl de controller opnieuw opstart.
• Restore Factory Defaults:Om de controller terug te zetten naar de fabrieksinstellingen, houdt u de resetknop ten minste 5 seconden ingedrukt.
  De systeem-LED knippert snel om aan te geven dat de controller terugkeert naar de fabrieksinstellingen, wordt een paar seconden donker en knippert vervolgens langzaam terwijl de controller opstart.
• Normal Operation: Wanneer de controller normaal werkt, knippert de systeem-LED als een hartslag; d.w.z. knipper-knipper-donker

Sales (Verkoop)
801-822-5450
sales@luxul.com

Technical Support (Technische ondersteuning)
801-822-5450
support@luxul.com
